Tortish Elektr Ta'minoti Boshqaruv Tizimlari va Tok Transformatorlari

Samarali energiya monitoringi va xavfsizlikni taʼminlash prinsipial sxemasi

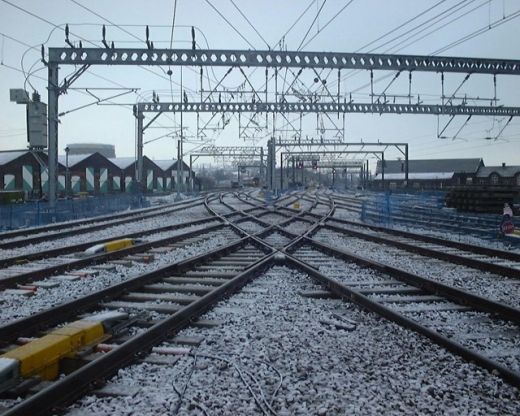

railway electrification system equipment

Asosiy Taʼkidlar

Tizimning Boshqaruv va Transformatsiya Roʻli: Tok transformatorlari yordamida elektr energiyasining kuchlanishini tahlil qilish va sozlash tizimning samarali ishlashini taʼminlaydi.
Prinsipial sxema va Aloqa Tizimi: Sxema, energiyaning uzatilishi, tarqatilishi va monitoringi jarayonlarini aniqlab beradi.
Uskunalar Islohoti va Xavfsizlik: Boshqaruv tizimlari va tok transformatorlari o'rtasidagi sinergiya uskunalar xavfsizligi va ishonchliligini oshiradi.

Kirish

Tortish elektr taʼminoti tizimlari temir yoʻl transporti uchun kritiklardandir. Ushbu tizimlar transport uskunalariga elektr energiyasini yetkazishni muvaffaqiyatli tashkil etish uchun murakkab boshqaruv va monitoring tizimlarini o'z ichiga oladi. Bunday tizimlarda tok transformatorlari asosiy rol oʻynaydi: ular yuqori kuchlanishli energiyani pastroq boshqaruv darajasiga keltirib, elektr tizimini nazorat qilish va himoya tizimlarini qo'llab-quvvatlaydi. Ushbu maqolada biz tortish elektr taʼminoti boshqaruv tizimlari va tok transformatorlari o'rtasidagi bogʻliqlikning prinsipial sxemasini keng qamrovli tahlil qilamiz.

Tortish Elektr Taʼminoti Boshqaruv Tizimlari

Asosiy Komponentlar

Tortish elektr taʼminoti tizimlarining samarali ishlashi uchun bir necha asosiy komponentlar mavjud:

Kontakt Tarmogʻi: Elektr energiyasi transport vositalariga yetkazilishi uchun moʻljallangan uzluksiz kontakt tarmogʻi asosiy uzatish kanalini tashkil etadi. Kontakt tarmogʻi orqali energiya tortuvchi nimstansiyalardan olinib, uskunalarga jo'natiladi.
Tortuvchi Nimstansiyalar: Bu qurilmalar kontakt tarmogʻini elektr uzatish liniyalaridan elektr energiyasini qabul qilib, tizimga uzatadi. Energiya uzatish jarayonida mustahkam aloqa roʻyxatini taʼminlaydi.
Boshqaruv Tizimi: Avtomatlashtirish va monitoring vositalari tizimning ishonchliligini oshiradi. Bu tizim yuqori kuchlanishli energiyani pasaytirish, yuklar tarqatilishini nazorat qilish va xatoliklarni aniqlashda qoʻllaniladi.

Energiya Uzatish Jarayoni

Tortish tizimida yuqori kuchlanishli energiya avval tortuvchi nimstansiyalar tomonidan olinadi. Ushbu energiya keyinchalik transformatorlar orqali past kuchlanishga o'tkaziladi va kontakt tarmog'i orqali transport vositalariga yetkaziladi. Ushbu jarayon energiyaning yoʻqotilishini minimallashtiradi va tizimning ishonchliligini oshiradi.

Tok Transformatorlarining Roli

Transformatsiya va O'lchash

Tok transformatorlari tortish tizimlarining samarali ishlashida markaziy o'rin tutadi. Ular:

Elektr energiyasining kuchlanishini moslashtiradi: Yuqori kuchlanishli energiyani pastroq bosqichga yoki talabga mos darajaga keltirish orqali tizim ishonchliligini oshiradi.
O'lchashni amalga oshiradi: Tok transformatorlari tarmoqdagi tok miqdorini doimiy ravishda o'lchash orqali boshqaruv tizimiga kerakli ma'lumotlarni taqdim etadi.
Himoya vazifasini bajaradi: Operatsiyalar davomida haddan tashqari yuklanish yoki qisqa tutashuv holatlarida himoya sxemalarini ishga tushiradi. Agar tok normadan oshsa, ular avtomatik himoya mexanizmlari orqali tizimni uzatadi.

Ulanish Usullari

Transformatorning uch fazali ulanilishi ko'plab usullar orqali amalga oshiriladi. Ular orasida "yulduz" (Y), "uchburchak" (Δ) yoki "zigzag" (Z) konfiguratsiyalari mavjud. Har bir ulanish usuli tizimning ishlash parametrlariga taʼsir qilib, energiya uzatish samaradorligini oshiradi.

Prinsipial Sxema va Ularning O'zaro Aloqasi

Sxematik Ko'rinish

Tortish elektrik taʼminoti va tok transformatorlari o'rtasidagi bogʻliqlikni aks ettiruvchi sxema energiya uzatish jarayonini aniqlab beradi. Ushbu sxema quyidagi asosiy bosqichlardan iborat:

Elektr Energiyasining Olinishi: Yuqori kuchlanishli energiya uzatish liniyalari orqali energiya tortuvchi nimstansiyalarga yetkaziladi.
Transformatsiya: Tok transformatorlari yuqori kuchlanishli energiyani kerakli darajadagi kuchlanishga pasaytirib, tizimga kirishini taʼminlaydi.
Kontakt Tarmog'iga Uzatish: O'zgargan parametrlarga ega energiya kontakt tarmog'iga uzatiladi va transport vositalariga yuboriladi.
Boshqaruv Tizimi: Avtomatlashtirilgan boshqaruv tizimlari monitoring, sozlash va xavfsizlikni taʼminlash uchun doimiy nazoratni amalga oshiradi.

Illyustrativ Jadval

Komponentlar	Vazifalari	Xususiyatlar
Kontakt Tarmogʻi	Transport vositalariga energiyani yetkazish	Uzun masofali uzatishda ishonchlilik, mehanik bardoshlilik
Tortuvchi Nimstansiyalar	Energiyani yuqori kuchlanishli uzatish liniyalaridan qabul qilish	Barqaror yetkazib berish, kuchlanish nazorati
Tok Transformatorlari	Kuchlanish pasayishi, tok o‘lchov, tizimni himoyalash	Moslashuvchan ulanish usullari: Y, Δ, Z
Boshqaruv Tizimi	Tizim monitoringi, avtomatik boshqaruv va signal berish	Real vaqt rejimida faol nazorat, xavfsizlik protokollari

Sxema Diagrammasi

Quyidagi diagramma tortish elektr taʼminoti sxemasini ko'rsatadi:

<!--
    Diagram jadvali misolida mermaid formatida ko'rsatilgan:
    graph LR
        A[Elektr energiyasining olinishi] --> B[Transformatsiya]
        B --> C[Kontakt tarmog'iga uzatish]
        C --> D[Boshqaruv tizimi]
        D --> E[Transport vositalariga yetkazish]
  -->

Boshqaruv Tizimlari va Tok Transformatorlarining O'zaro Ta'siri

Nazorat va Monitoring

Boshqaruv tizimlari tortish elektr taʼminotining samaradorligini taʼminlash uchun doimiy monitoringda xizmat qiladi. Ushbu tizimlar transformatorlardan olinayotgan signal va parametrlarni doimiy tahlil qiladi. Bu esa energiya uzatish jarayonida:

Yuk balansini nazorat qilish: Tizimning har bir qismida yuklar o'rtasida teng taqsimlanish kafolatlanadi.
Xatoliklarni aniqlash: Sozlamalardagi o'zgarishlar, qisqa tutashuv yoki haddan tashqari yuklanish signalini avtomatik tarzda qayd etadi.
Himoya mexanizmlari: Agar tizimda belgilangan chegaralarni oshish holati aniqlansa, tezkor himoya tizimlari ishga tushib, zarur muhofazani ta'minlaydi.

Transformatorlar Bilan Energiya Boshqaruvi

Tok transformatorlari energiya boshqaruvining ajralmas qismi sifatida, yuqori kuchlanishli uzatish tizimidagi kundalik ishlash parametrlarini past kuchlanishga moslashtiradi. Transformatorlardagi o‘lchash tizimi yordamida tizim operatorlari:

Doimiy monitoring: Tok va kuchlanish o'lchovlari yordamida holatni nazorat qiladi.
Sozlashlar: Zarur parametrlar bo'yicha avtomatik yoki qo'lda sozlashni amalga oshiradi.
Energiya tarqatishni optimallashtiradi: Tizimning ishlash samaradorligini oshirish uchun energiyani optimal taqsimlaydi.

Ilmiy va Amaliy Tahlillar

Prinsipial sxemaning o‘lgan ahamiyati

Elektr taʼminoti tizimlarida prinsipial sxema nafaqat energiyani uzatish, balki tizimning xavfsizligi, ishonchliligi va unumdorligini oshirishda ham muhim rol o'ynaydi. Barcha komponentlar o'zaro moslashgan holda ishlashi orqali energiya uzatishda zararli yoʻqotishlar kamayadi va tizim ishi davomida yuzaga kelishi mumkin bo'lgan nosozliklarga tezkor javob berish imkoniyati yaratiladi.

Boshqaruv tizimlari transformatorlardan olinadigan maʼlumotlarni doimiy ravishda tahlil qilish orqali tizimning holatini real vaqt rejimida kuzatib boradi. Bu integratsiyalashgan yondashuv nafaqat texnik ko'rsatkichlarni, balki energiya sifati, uzatish ishonchliligi va xavfsizlikni ham oshiradi. Shu sababli, amaliyotda tizim qurilmalarining o'zaro bogʻliqligi prinsipial sxema orqali ifodalanadi va energiya taʼminoti jarayonidagi barcha elementlar sinergik taʼsir ko‘rsatadi.

Transformatorlar va Boshqaruvning Sinergiyasi

Transformatorlar tizimdagi kuchlanishni nazorat qilish va parametrlarni real vaqt rejimida o‘lchashga imkon yaratadi. Natijada, boshqaruv tizimi orqali energiya uzatish jarayoni samarali tarzda boshqariladi, bu esa yuksak texnik xususiyat va hissiy xavfsizlikni taʼminlaydi. Shuningdek, tizimda yuzaga kelishi mumkin bo'lgan qisqa tutashuv, ortiqcha yuklanish kabi holatlar tezkor javob berish mexanizmlari orqali bartaraf etiladi.

Texnik Maʼlumotlar va Qoʻshimcha Resurslar

Tortish elektr taʼminoti boshqaruv tizimlari va tok transformatorlarining ish printsipi, ularning o'zaro aloqasi haqida qo'shimcha texnik maʼlumot va qoʻllanmalar, shuningdek, ayrim ilmiy-tadqiqot ishlariga asoslangan tajriba va tahlillar mavjud. Ushbu maʼlumotlar tizimning samaradorligini tahlil qilish, xatoliklarni aniqlash va umumiy energiya uzatish tizimini optimallashtirish uchun zarurdir.

Texnik adabiyotlar va tadqiqotlarni izlash orqali energiya taʼminoti tizimidagi komponentlarning ishlash g'oyalarini yanada keng qamrovda tushunish mumkin. Bunday tahlillar energiya uzatishda samaradorlikni oshirish, energiya yoʻqotilishining oldini olish va tizimning uzoq muddatli ishonchliligini taʼminlashga xizmat qiladi.

Qoʻshimcha Texnik Resurslar Jadvali

Resurs Nomi	Qoʻllanilishi	Manba
Kontakt Tarmogʻi Texshirigi	Energiyani transport vositalariga yetkazish	Temir yo‘l tizimlari taʼminoti
Energiya Transformatsiyasi	Kuchlanish boshqaruvi va optimallashtirish	Tok transformatorlari va boshqaruv tizimi
Monitoring va Nazorat	Tizim parametrlarini real vaqt rejimida kuzatish	Xavfsizlik va avtomatik boshqaruv tizimlari
Ilmiy Tadqiqotlar	Texnik va amaliy tahlillarni kengaytirish	Tadqiqot maqolalari va maʼlumotnomalar

Natijaviy Tahlil

Energiyani Optimal Boshqarish

Umuman olganda, tortish elektr taʼminoti tizimlari va tok transformatorlari o'rtasidagi sinergik aloqa energiya uzatish jarayonini optimallashtiradi. Aloqa sxemasi yordamida tizimning barcha elementlari birgalikda ishlaydi, bu esa yuqori samaradorlik, energiya sifati va xavfsizlikni taʼminlaydi. Doimiy monitoring, avtomatik boshqaruv va himoya tizimlari orqali tizim operatorlari xatoliklarni erta aniqlash va ularga tezkor javob berish imkoniyatiga ega bo'lishadi.

Ushbu tizimning amaliy va nazariy tahlili uchun ilgʻor metod va texnologiyalar qoʻllaniladi. Natijada, ushbu prinsipial sxema nafaqat energiya uzatishning samaradorligini oshiradi, balki uskunalar ishonchliligi va xavfsizlik darajasini ham yuksaltiradi.
