Descobrint els Fonaments de l'Electricitat

Una introducció dinàmica i interactiva a l'electricitat bàsica per a 1r ESO

Principals Concepte i Idees Clau

Definició i Origen: Comprendre què és l'electricitat i com es genera pel moviment dels electrons.
Components del Circuit: Identificar les parts essencials d'un circuit elèctric i la seva interconnexió.
Llei d'Ohm i Aplicacions: Relacionar la tensió, la intensitat i la resistència per comprendre el funcionament bàsic dels circuits.

Introducció a l'Electricitat Bàsica

L'electricitat és una forma d'energia fonamental que impulsa gran part de les tecnologies que utilitzem cada dia. A 1r d'ESO, l'estudi d'aquesta disciplina no només s'enfoca en comprendre què és l'electricitat, sinó també en conèixer els components bàsics d'un circuit, els principis de la seva generació i aplicació, i com interpretar la simbologia que s'utilitza en els esquemes elèctrics.

Definició i Generació

Des del moviment dels electrons dins dels àtoms fins a la manifestació d'un corrent elèctric en un circuit, l'electricitat és el resultat del flux de càrregues. Aquesta energia és essencial per transformar-la en moviments, llum o fins i tot calor, depenent del dispositiu receptor que s'hi connecti.

La Importància dels Circuits Elèctrics

Un circuit elèctric és un camí tancat que permet que el corrent elèctric flueixi de manera contínua. Perquè un circuit funcioni adequadament, cal assegurar-se que els diferents components estiguin correctament connectats i que no hi hagi interrupcions.

Components Bàsics d'un Circuit Elèctric

Per construir i entendre un circuit bàsic, cal conèixer diversos components fonamentals:

1. Font d'Energia

La font d'energia (com una pila o bateria) és la responsable de proveir la diferència de potencial necessària perquè es generi el corrent.

2. Conductors i Aïllants

Els conductors (normalment cables de coure) faciliten el pas dels electrons, mentre que els aïllants (com el plàstic) eviten que el corrent fuig incontroladament.

3. Receptors i Dispositius

Els receptors són els elements que transformen l'energia elèctrica en altres formes d'energia, com ara bombetes (llum) o motors (moviment). També s'inclouen dispositius com interruptors, que permeten obrir o tancar un circuit.

4. Simbologia Elèctrica

És fonamental aprendre els símbols utilitzats en els esquemes dels circuits. Els símbols com el de la pila, bombeta, resistència o interruptor ajuden a identificar cada component d'un circuit.

A continuació, es mostra una taula que resumeix els components bàsics d'un circuit elèctric:

Component	Funció	Símbol Comú
Font d'Energia	Genera la diferència de potencial	Pila o bateria
Conductor	Transmet el corrent	Cable
Receptor	Transforma l'energia	Lluminosa (bombeta), motor
Interruptor	Controla el flux del corrent	Símptoma d'obertura/tancament

La Llei d'Ohm i Altres Magnituds Elèctriques

Un dels conceptes més importants en l'estudi de l'electricitat és la Llei d'Ohm. Aquesta llei estableix una relació directa entre la tensió (V), la intensitat (I) del corrent i la resistència (R) del circuit, segons la fórmula:

\( V = I \times R \)

Aquest concepte ajuda als estudiants a entendre com varien el corrent i la resistència en funció de la tensió aplicada a través dels diferents components.

Magnituds clau:

Voltatge (Tensió): Diferència de potencial mesurada en volts (V).
Intensitat del corrent: Quantitat de càrrega que circula per segon, mesurada en amperes (A).
Resistència: Oposició al pas del corrent, mesurada en ohms (Ω).

Un altre concepte rellevant és la potència elèctrica, que es calcula amb la fórmula \( P = V \times I \) i es mesura en watts (W). Aquesta magnitud indica la quantitat d'energia consumida per unitat de temps.

Activitats i Experiments Pràctics

La teoria es complementa amb activitats pràctiques que ajuden a visualitzar i comprendre el funcionament dels circuits elèctrics:

Construcció de Circuits Simples

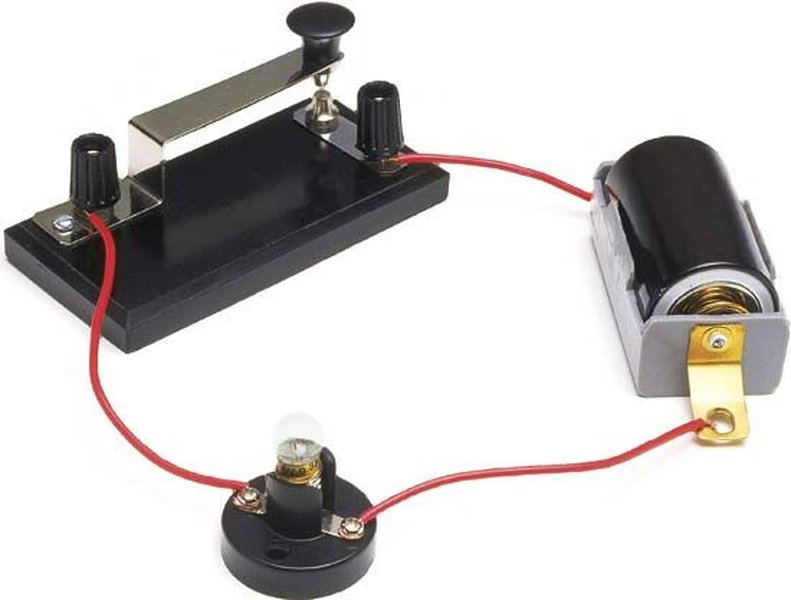

Els estudiants construeixen circuits utilitzant materials quotidians com piles, cables, bombetes i interruptors. Aquesta activitat reforça el concepte de circuit tancat i la importància de la connectivitat correcta.

Experiments amb Bombetes i Interruptors

Execució de petits experiments per veure com la bombeta s'encén i s'apaga a mesura que s'obre o es tanca el circuit. També es poden simular fallades en circuits en sèrie i en paral·lel per entendre les diferències i les conseqüències de cada configuració.

Problemes i Exercicis de la Llei d'Ohm

Es realitzen exercicis per calcular la tensió, resistència i intensitat en diversos escenaris pràctics. Això ajuda a familiaritzar els estudiants amb l'ús de la fórmula \( V = I \times R \) i a desenvolupar habilitats de resolució de problemes.

Visualització de Coneixements: Radar Chart

A continuació, es mostra una representació gràfica interactiva dels diferents aspectes clau en l'estudi de l'electricitat bàsica per a 1r ESO. El gràfic destaca la importància relativa dels conceptes estudiats:

Mapa Mental del Tema

Aquest mapa mental resumeix les parts essencials de l'electricitat bàsica en un format visual que facilita la comprensió global dels continguts:

mindmap root["Electricitat Bàsica"] Origins["Definició i Origen"] Components["Components del Circuit"] Font["Font d'Energia"] Conductors["Conductors i Aïllants"] Receptors["Receptors/Dispositius"] Magnituds["Magnituds Elèctriques"] Volt["Voltatge"] Amp["Intensitat"] Resist["Resistència"] Pot["Potència"] LleiOhm["Llei d'Ohm"] Aplicacions["Aplicacions Pràctiques"] Experiments["Experiments de Circuit"] Exercicis["Exercicis i Problemes"]

Contingut Multimèdia: Vídeo Educatiu

Per complementar l'aprenentatge, a continuació es mostra un vídeo educatiu on es presenta el concepte d'electricitat de forma senzilla i atractiva. Aquest recurs és ideal per als estudiants que prefereixen formats visuals:

Recursos i Suport Addicional

Aquest tema es complementa amb una àmplia varietat de materials didàctics i activitats que poden ajudar a consolidar el coneixement adquirit en classe. Aquests recursos estan dissenyats per fer l'aprenentatge més interactiu i pràctic:

Exemples de Recursos:

Presentació interactiva sobre electricitat - Genially
Fitxes d'exercicis sobre electricitat
Informació i esquemes de circuits elèctrics
Unitat didàctica sobre l'electricitat
Animació i explicació visual de l'electricitat

Preguntes Freqüents

Què és l'electricitat?

L'electricitat és una forma d'energia que es genera pel moviment dels electrons. Aquest corrent es fa servir per alimentar circuits i dispositius electrònics.

Quines són les parts bàsiques d'un circuit elèctric?

Els components essencials d'un circuit inclouen la font d'energia, els conductors, els receptors (com llum o motors) i els interruptors per controlar el flux del corrent.

Per què és important la Llei d'Ohm?

La Llei d'Ohm relaciona la tensió, la intensitat i la resistència en un circuit. Aquesta relació permet predir com varia el corrent en funció dels canvis en el circuit, facilitant el disseny i la resolució de problemes pràctics.

Com es poden realitzar experiments pràctics en classe?

Els estudiants poden construir circuits simples amb piles, conductors i bombetes, i experimentar amb l'obertura/tancament dels circuits per comprendre el flux elèctric. Això els ajuda a visualitzar conceptes teòrics.
