Étude Comparative des Cycles Théoriques des Moteurs Alternatifs

Analyse approfondie des cycles Otto et Diesel et leurs implications techniques

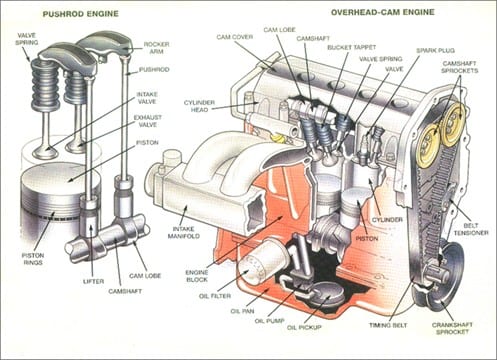

engine parts and combustion engine details

Highlights

Efficacité Thermique et Rapports de Compression : Les différences de rapports de compression et de méthode d'ajout de chaleur entraînent des efficacités distinctes entre les cycles Otto et Diesel.
Méthodes d'Allumage et Combustion : Le cycle Otto utilise l'allumage par étincelle tandis que le cycle Diesel repose sur l’auto-inflammation par compression, ce qui influence la conception des composants du moteur.
Applications et Impacts Environnementaux : Les moteurs à cycle Otto et Diesel sont choisis selon les exigences de puissance, l’efficacité énergétique ainsi que les aspects environnementaux et économiques.

Introduction

Les moteurs alternatifs à combustion interne reposent sur des cycles théoriques permettant d’analyser et d’optimiser la conversion de l’énergie thermique en travail mécanique. Parmi ces cycles, le cycle Otto et le cycle Diesel représentent deux approches distinctes, chacune présentant des caractéristiques techniques spécifiques et des implications importantes dans la conception de moteurs modernes. Dans cette étude comparative, nous explorerons en profondeur les principes fondamentaux de ces cycles, leurs différences techniques, leurs rendements thermodynamiques ainsi que leurs applications pratiques.

Fondements Théoriques et Principes des Cycles

Cycle Otto

Le cycle Otto, utilisé principalement dans les moteurs à essence, repose sur un processus thermo-dynamique en quatre temps. Ce cycle se caractérise par l’ajout de chaleur à volume constant (processus isochore) et une compression modérée, généralement comprise entre 6 et 10. Ces moteurs forment le mélange air-carburant en amont de la chambre de combustion et nécessitent une étincelle via une bougie d’allumage pour initier la combustion.

Phases du Cycle Otto

Le cycle Otto est constitué de quatre phases clés :

Admission : Le potentiel de combustion est assuré par l'introduction du mélange air-carburant dans la chambre de combustion.
Compression : La compression du mélange à un rapport limité permet d’augmenter la température et la pression interne.
Combustion à Volume Constant : L’allumage par étincelle déclenche une combustion rapide et quasi-instantanée, libérant de l’énergie.
Détente : La phase de détente convertit l’énergie thermique en travail mécanique, générant la puissance utile.

Cycle Diesel

Contrairement au cycle Otto, le cycle Diesel, adopté dans les moteurs diesel, repose sur l’allumage par compression. Seul l'air est compressé dans la chambre de combustion jusqu’à atteindre des températures suffisamment élevées pour que, lors de l'injection du carburant, une combustion spontanée soit initiée. Ce mécanisme permet l'utilisation de taux de compression plus élevés, généralement de 14 à 22, conférant ainsi un rendement théorique supérieur malgré une nature plus complexe.

Phases du Cycle Diesel

Les étapes du cycle Diesel sont similaires en structure à celles du cycle Otto, moyennant certaines différences critiques :

Admission : Seul l'air est aspiré dans la chambre de combustion, éliminant la formation préalable d’un mélange homogène d’air et de carburant.
Compression : Une compression importante de l'air augmente considérablement la température interne, préparant le terrain pour la combustion par auto-inflammation.
Combustion à Pression Constante : L’injection du carburant, sous haute pression, entraîne un mélange progressif avec l’air chaud, résultant en une combustion qui se prolonge sur une phase quasi-constant en pression.
Détente : La transformation de l’énergie thermique en travail mécanique se produit lors de la détente, similaire au cycle Otto.

Comparaison Complète des Aspects Techniques et Rendements

Efficacité Thermique et Rendements

Le rendement thermique d’un moteur dépend du rapport de compression ainsi que du mode d’ajout de chaleur. Pour un même apport de chaleur, l’évaluation théorique met en avant que :

Cycle Otto : En raison de l’ajout de chaleur à volume constant, le cycle Otto présente une efficacité qui peut être supérieure dans certains cas théoriques, mais cette efficacité est limitée par la compression modérée et les pertes liées à l’allumage par bougie.
Cycle Diesel : L’optimisation des taux de compression élevés dans le cycle Diesel permet d’obtenir une utilisation plus intensive de l’énergie thermique, ce qui se traduit par une meilleure efficacité globale, bien que l’ajout de chaleur à pression constante induise une perte de chaleur plus importante dans les phases post-combustion.

Il est important de noter que bien que le cycle Otto puisse, dans une analyse théorique rigoureuse à taux de compression identique, présenter des avantages en termes de rendement, l’exploitation pratique des taux de compression plus élevés dans les moteurs Diesel permet de compenser cet écart.

Rapports de Compression et Conséquences Mécaniques

Le rapport de compression joue un rôle crucial dans l’efficacité d’un moteur. Dans les moteurs Otto, le rapport se situe entre 6 et 10, alors que celui des moteurs diesel va typiquement de 14 à 22. Les implications sont les suivantes :

Cycle Otto : Le rapport de compression modéré limite la température de combustion, ce qui peut réduire le risque de détonation mais limite également l’efficacité maximale du processus de conversion thermique.
Cycle Diesel : Le rapport de compression élevé augmente la température interne et, par conséquent, l’efficacité de la combustion, même si cette approche requiert une conception mécanique renforcée pour supporter les contraintes élevées, ce qui augmente les coûts et la complexité.

Méthodes d’Allumage et Processus de Combustion

Le mode d’allumage marque une différence fondamentale entre ces deux cycles :

Allumage par Étincelle (Cycle Otto) : Le processus repose sur une bougie d’allumage qui initie une combustion rapide de l’ensemble du mélange air-carburant. Cette méthode offre un contrôle précis sur le timing de l’explosion, influençant directement la puissance et l’efficacité.
Auto-inflammation par Compression (Cycle Diesel) : Dans ce cycle, l’air chaud compressé atteint une température suffisante pour enflammer le carburant injecté. Ce mode de combustion, bien que très efficace, implique une zone de combustion plus étalée et des variations de pression qui nécessitent une gestion précise de l’injection de carburant.

Implications Environnementales et Émissions

Le processus de combustion influe sur le profil d’émissions de chaque type de moteur :

Cycle Otto : Étant donné que la combustion est mieux contrôlée et que le mélange est préparé de manière homogène, les émissions de particules et de NOx sont généralement plus faibles. Cependant, une combustion incomplète peut parfois conduire à une émission accrue de CO et d’hydrocarbures.
Cycle Diesel : L’utilisation de taux de compression plus élevés et la combustion à pression constante impliquent une augmentation des émissions de particules ainsi que des oxydes d’azote (NOx). Bien que la consommation de carburant soit optimisée, ces moteurs nécessitent souvent des systèmes de post-traitement des gaz d'échappement pour répondre aux normes environnementales strictes.

Applications et Contraintes Techniques

La sélection du cycle adapté dépend de divers critères techniques et économiques, lesquels influencent la conception et l’utilisation industrielle des moteurs :

Moteurs à Cycle Otto : Ces moteurs, utilisés principalement dans les véhicules légers et les automobiles à essence, bénéficient d’une structure légère, d’une conception simple et d’une maintenance relativement réduite. Le cycle Otto est par ailleurs adapté aux environnements où une réponse rapide à la commande d’accélération est primordiale.
Moteurs à Cycle Diesel : Les moteurs diesel, en raison de leurs taux de compression élevés, sont privilégiés pour les applications nécessitant un couple important et une grande robustesse mécanique, notamment dans les secteurs du transport de marchandises, les applications industrielles et agricoles. Cependant, la conception plus robuste requise pour gérer la haute pression interne se traduit par un coût de fabrication et de maintenance plus élevé.

Analyse Graphique et Comparaison Numérique

Pour faciliter la compréhension comparative, un tableau synthétique ci-dessous regroupe les caractéristiques principales des deux cycles :

Caractéristique	Cycle Otto	Cycle Diesel
Type d'Allumage	Par étincelle (bougie)	Par compression (auto-inflammation)
Rapport de Compression	6 à 10	14 à 22
Ajout de Chaleur	À volume constant (isochore)	À pression constante (isobare)
Efficacité Thermique	Optimisée pour des rapports modérés	Améliorée par des taux de compression élevés
Applications	Véhicules légers, moteurs à essence	Applications lourdes, moteurs industriels/diesel
Émissions	Exploitation d’un mélange homogène, moins d’émissions de particules	Émissions accrues de NOx et de particules

Implications Techniques et Applications Pratiques

L’implémentation des cycles Otto et Diesel dans des applications réelles nécessite de tenir compte de plusieurs paramètres techniques et économiques qui influencent la conception globale d’un moteur.

Aspects de Conception et Durabilité

Les moteurs basés sur le cycle Diesel, bénéficiant de taux de compression élevés, sont généralement construits avec des composants plus robustes et une tolérance accrue aux contraintes mécaniques. Cette caractéristique les rend particulièrement adaptés aux environnements de travail intensif où la durabilité et la résistance à l’usure sont primordiales. En parallèle, les moteurs Otto, avec leurs conceptions plus légères et une structure simplifiée, permettent une réponse dynamique plus rapide et une efficacité accrue dans des conditions moins extrêmes.

Considérations Économiques et Environnementales

Le choix entre un moteur à cycle Otto et un moteur Diesel est souvent déterminé par des contraintes économiques et des normes environnementales. Ainsi :

Coûts de Production et Maintenance : Les moteurs Diesel, malgré leur efficacité supérieure en termes de consommation de carburant, impliquent des coûts de production plus élevés en raison de la nécessité de matériaux et de composants renforcés. La maintenance de ces moteurs est également plus complexe.
Impact Environnemental : Tandis que les moteurs Otto présentent parfois une combustion plus complète avec une émission réduite de particules, ils peuvent néanmoins émettre du CO et des hydrocarbures non brûlés. Les moteurs Diesel, bien que plus économes en carburant, nécessitent souvent des systèmes avancés de contrôle des émissions pour limiter les rejets de NOx et de particules fines.

Applications Industrielles et Transport

Les secteurs industriels et le transport de marchandises privilégient généralement les moteurs Diesel en raison de leur capacité à délivrer un couple élevé à bas régime, idéal pour le travail mécanique intensif. En revanche, le cycle Otto est largement utilisé dans les véhicules de tourisme et les applications où la rapidité de réponse et la légèreté sont des critères déterminants.

Étude Comparative des Performances et des Diagrammes Thermodynamiques

L’analyse des diagrammes Température-Entropie (T-s) pour les deux cycles permet d’illustrer la manière dont la chaleur est utilisée et perdue dans chaque cycle. Dans le cycle Otto, la montée en température combinée à l’augmentation d’entropie est plus concentrée, réduisant les pertes thermiques. En revanche, dans le cycle Diesel, la phase d’ajout de chaleur à pression constante induit une répartition plus étalée de l’énergie thermique, ce qui peut augmenter les pertes dues au rejet de chaleur. Ces différences sont essentielles pour comprendre les compromis entre rendement théorique et efficacité pratique dans des conditions réelles de fonctionnement.

Facteurs Historiques et Évolutions Technologiques

Historiquement, le cycle Otto a été introduit à la fin du 19ème siècle et a permis l’essor des moteurs à essence dans l’industrie automobile. Parallèlement, le cycle Diesel, avec ses débuts au tournant du siècle, a progressivement gagné en popularité pour les applications nécessitant une plus grande robustesse et une efficacité élevée en consommant moins de carburant. Les avancées techniques, telles que le développement de systèmes d’injection haute pression et des technologies de réduction des émissions, ont transformé la manière dont ces cycles sont mis en œuvre dans les moteurs modernes, conduisant à des améliorations continues en termes de performances et de respect de l’environnement.

Synthèse et Observations Finales

En résumé, la comparaison des cycles théoriques Otto et Diesel met en lumière plusieurs points clefs :

Le cycle Otto offre un processus de combustion rapide grâce à l’allumage par étincelle et l’ajout de chaleur à volume constant, ce qui permet un rendement optimal dans des conditions de compression modérée. Ce type de moteur est mieux adapté aux applications nécessitant rapidité et légèreté.
Le cycle Diesel, par l’usage de l’auto-inflammation par compression et un rapport de compression élevé, permet une efficacité énergétique supérieure en conditions pratiques, bien que les pertes thermiques dans la phase de combustion à pression constante soient plus importantes. Son design robuste en fait le choix privilégié pour les environnements de travail intensif.
Sur le plan environnemental, chaque cycle présente des défis particuliers ; les moteurs à essence tendent à émettre davantage de CO et hydrocarbures en cas de combustion incomplète, tandis que les moteurs Diesel, même s'ils consomment moins de carburant, nécessitent des technologies spécifiques pour contrôler les émissions de NOx et de particules.

Les implications techniques découlant de ces différences se traduisent par des choix de conception et d’application qui varient en fonction des exigences en matière de performance, de coûts et d’impact environnemental. De plus, l’évolution technologique, en particulier dans le domaine de l'injection du carburant et du contrôle des émissions, continue de rapprocher les avantages théoriques et pratiques de ces cycles.

Conclusion

La comparaison entre les cycles théoriques Otto et Diesel révèle des différences fondamentales en termes de méthodes d’allumage, de rapports de compression, et d’efficacité énergétique. Le cycle Otto, caractérisé par son ajout de chaleur à volume constant et une compression modérée, offre un rendement optimal dans des conditions contrôlées mais présente certaines limitations lors de l’exécution dans des contextes exigeants. À l'inverse, le cycle Diesel, grâce à ses taux de compression élevés et son mode d’auto-inflammation, permet de réaliser un meilleur rendement de carburant en applications industrielles et lourdes, même si les défis liés aux émissions de NOx et aux coûts de maintenance demeurent.

Dans le choix entre ces deux technologies, il est crucial de considérer l’usage final du moteur, les contraintes mécaniques et environnementales ainsi que les coûts associés à la production et à l’entretien. Les moteurs à cycle Otto se distinguent par leur conception plus simple et leur réactivité, tandis que les moteurs Diesel, bien qu’exigeants en termes de robustesse et de contrôle des émissions, offrent une efficacité supérieure, particulièrement pour le transport de charges lourdes et les applications industrielles. Ces analyses théoriques et pratiques offrent aux ingénieurs et concepteurs une base solide pour optimiser la performance des moteurs en fonction des exigences spécifiques de leurs applications.
