Comment les réseaux assurent-ils un partage équitable des ressources ?

Plongée dans les mécanismes de Max-Min Fairness et Fair Queuing pour une connectivité juste et stable.

Comprendre comment les réseaux informatiques distribuent équitablement des ressources limitées comme la bande passante est crucial à l'ère numérique. Lorsqu'une multitude d'utilisateurs et d'applications se partagent une même connexion, comment garantir qu'aucun ne soit injustement pénalisé ? La réponse réside dans des principes et des algorithmes sophistiqués conçus pour maintenir l'ordre et la performance.

Points Clés à Retenir

Principe Fondamental d'Équité : L'équité dans les réseaux s'appuie souvent sur le concept de Max-Min Fairness, visant à maximiser la part minimale de ressources allouée à chaque flux de données.
Mise en Œuvre Pratique : L'algorithme de Fair Queuing (et ses variantes) est implémenté dans les équipements réseau (routeurs, commutateurs) pour appliquer concrètement ce principe d'équité.
Protection et Performance : Ces mécanismes, intégrés dans la Qualité de Service (QoS), empêchent les flux abusifs (malveillants ou trop rapides) de monopoliser la bande passante, assurant une expérience stable pour tous.

Le Concept Fondateur : La Max-Min Fairness

Au cœur de la gestion équitable des ressources réseau se trouve le principe de Max-Min Fairness (équité max-min). Il s'agit d'une approche d'allocation qui vise à garantir que chaque utilisateur ou flux de données reçoive la plus grande part possible de la ressource partagée (typiquement la bande passante), sous une contrainte fondamentale : l'allocation d'un participant ne peut être augmentée si cela nécessite de diminuer l'allocation d'un autre participant qui dispose déjà d'une part égale ou inférieure.

En d'autres termes, l'objectif est de maximiser itérativement la plus petite allocation, puis la deuxième plus petite, et ainsi de suite. Imaginez plusieurs personnes partageant un gâteau : la max-min fairness consisterait à donner une part à chacun, puis à augmenter la taille des parts de manière égale jusqu'à ce que le gâteau soit entièrement distribué, en s'assurant que personne n'obtienne une part plus petite que nécessaire par rapport aux autres.

Pourquoi est-ce important ?

Ce principe garantit qu'aucun flux n'est "affamé" de ressources sans raison. Il empêche une situation où quelques flux gourmands s'accaparent toute la bande passante disponible au détriment des autres. L'allocation est considérée comme "max-min juste" si et seulement si l'augmentation de la part d'un flux implique nécessairement la diminution de la part d'un autre flux ayant déjà une allocation égale ou inférieure. C'est un critère fondamental pour assurer une répartition équitable dans les environnements où les ressources sont congestionnées.

Commutateur réseau illustrant le matériel où Fair Queuing est implémenté

Les commutateurs réseau sont des équipements clés où les politiques d'équité sont mises en œuvre.

La Mise en Application : Le Fair Queuing

Si la Max-Min Fairness définit l'objectif d'équité, comment l'atteindre concrètement dans le matériel réseau ? C'est là qu'intervient le Fair Queuing (FQ), ou mise en file d'attente équitable. Il s'agit d'une famille d'algorithmes d'ordonnancement de paquets implémentée dans les routeurs et les commutateurs, en particulier ceux dotés de fonctionnalités de Qualité de Service (QoS).

Fonctionnement du Fair Queuing

Contrairement à la méthode simple "Premier Arrivé, Premier Servi" (FIFO - First-In, First-Out), où les paquets sont traités strictement dans leur ordre d'arrivée, le Fair Queuing vise à émuler un système où chaque flux de données dispose de sa propre file d'attente virtuelle. Le routeur ou le commutateur dessert ensuite ces files d'attente de manière cyclique (round-robin) ou pondérée, s'assurant que chaque flux actif reçoive une part équitable de la capacité de sortie du lien.

L'idée est de simuler un partage équitable bit par bit, même si en réalité, les paquets sont transmis entièrement. L'algorithme calcule un "temps de fin virtuel" pour chaque paquet, basé sur le moment où il serait terminé si le partage était parfaitement fluide. Les paquets sont ensuite transmis dans l'ordre croissant de leur temps de fin virtuel.

Avantages du Fair Queuing

Protection contre les flux abusifs : Le principal avantage est d'empêcher qu'un flux "mal comporté" (envoyant trop de données, trop rapidement, ou des paquets très volumineux) ne monopolise la liaison et ne pénalise les autres flux. Même si un flux tente d'envoyer plus que sa part, le FQ le limitera.
Réduction de la latence pour les flux interactifs : Les flux qui envoient peu de données (comme les sessions SSH ou les jeux en ligne) ne sont pas bloqués derrière de gros transferts de fichiers.
Répartition équitable : Assure que la bande passante est distribuée de manière juste entre les flux concurrents, se rapprochant de l'idéal de la Max-Min Fairness.

Différents types de commutateurs réseau Cisco

Les équipements réseau modernes intègrent des mécanismes sophistiqués de gestion de files d'attente.

Variantes du Fair Queuing

Le concept de base du Fair Queuing a évolué pour répondre à différents besoins :

Weighted Fair Queuing (WFQ) : File d'attente équitable pondérée. Cette variante permet d'assigner des poids différents aux flux. Un flux avec un poids plus élevé recevra une plus grande proportion de la bande passante. C'est utile pour prioriser certains types de trafic (par exemple, la voix sur IP par rapport au téléchargement de fichiers).
Stochastic Fairness Queuing (SFQ) : Utilise des fonctions de hachage pour répartir les paquets dans un nombre limité de files d'attente, offrant une approximation de l'équité avec moins de surcharge de gestion d'état.
Deficit Round Robin (DRR) : Une autre approche pour implémenter l'équité pondérée, particulièrement efficace pour gérer les paquets de tailles variables.

Fair Queuing et Qualité de Service (QoS)

Le Fair Queuing est un composant essentiel des mécanismes de Qualité de Service (QoS). La QoS désigne l'ensemble des technologies et techniques utilisées pour gérer le trafic réseau afin de garantir un certain niveau de performance pour des applications ou des utilisateurs spécifiques, même en cas de congestion.

La QoS fonctionne souvent en plusieurs étapes :

Classification : Identification et catégorisation du trafic (par exemple, voix, vidéo, données critiques, trafic général).
Marquage : Attribution de priorités ou de marques spécifiques aux paquets en fonction de leur classification.
Mise en file d'attente (Queuing) : Placement des paquets dans différentes files d'attente basées sur leur marquage ou leur flux. C'est ici que le Fair Queuing (ou ses variantes comme WFQ) intervient pour gérer comment les paquets sont sortis de ces files.
Ordonnancement (Scheduling) : Décision de l'ordre dans lequel les paquets des différentes files sont transmis.
Éventuellement, Contrôle de Congestion (Policing/Shaping) : Limitation ou lissage du débit de certains trafics pour éviter la congestion.

En intégrant le Fair Queuing, la QoS peut non seulement prioriser le trafic important mais aussi s'assurer que même le trafic de faible priorité reçoit une part minimale garantie de la bande passante, et surtout, que les flux à haute priorité ou les flux malveillants ne monopolisent pas injustement les ressources.

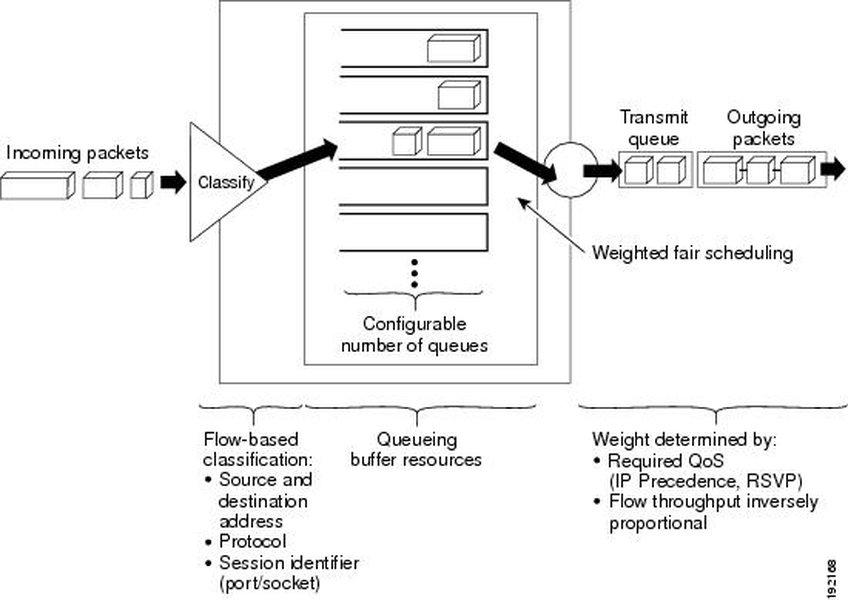

Diagramme de gestion de la congestion QoS Cisco

La gestion de la congestion est un aspect clé de la QoS où le Fair Queuing joue un rôle crucial.

Comparaison des Méthodes de Mise en File d'Attente

Pour mieux comprendre les avantages du Fair Queuing, il est utile de le comparer à d'autres stratégies de gestion de files d'attente courantes. Le tableau suivant résume les caractéristiques clés de quelques méthodes :

Méthode	Mécanisme	Équité (Fairness)	Complexité	Protection contre Abus	Cas d'Usage Typique
FIFO (First-In, First-Out)	Traite les paquets dans l'ordre d'arrivée.	Aucune garantie d'équité. Un flux rapide peut bloquer les autres.	Très faible.	Aucune.	Réseaux simples, liens non congestionnés.
Priority Queuing (PQ)	Plusieurs files (haute, moyenne, basse priorité). Traite toujours la file la plus prioritaire en premier.	Priorise certains flux, mais peut affamer les flux de basse priorité. Pas d'équité intra-priorité.	Faible à moyenne.	Partielle (protège les flux haute priorité).	Priorisation de trafic sensible (VoIP).
Fair Queuing (FQ)	Simule une file par flux, service round-robin. Vise la Max-Min Fairness.	Élevée. Chaque flux obtient une part équitable.	Moyenne à élevée (gestion des états de flux).	Élevée.	Partage équitable de la bande passante entre utilisateurs/applications.
Weighted Fair Queuing (WFQ)	Comme FQ, mais avec des poids pour allouer des parts différentes de bande passante.	Élevée et configurable (équité pondérée).	Élevée.	Élevée.	Environnements QoS complexes, différenciation de services.

Ce tableau montre que si FIFO est simple, il n'offre aucune protection ni équité. PQ offre une priorisation mais au risque d'affamer certains flux. FQ et WFQ offrent une bien meilleure équité et protection, au prix d'une complexité accrue.

Visualisation des Caractéristiques des Algorithmes

Le graphique radar ci-dessous offre une comparaison visuelle de différentes méthodes de mise en file d'attente selon plusieurs critères clés. Les scores sont basés sur une évaluation relative (plus le score est élevé, mieux l'algorithme performe sur ce critère, sur une échelle de 1 à 10, où 1 est faible et 10 est excellent). Notez que la 'Complexité' est inversée : un score élevé signifie une faible complexité (donc plus simple).

Ce graphique illustre visuellement les compromis : FIFO est simple mais peu performant sur l'équité et la protection. PQ améliore la latence pour certains flux mais sacrifie l'équité globale. FQ et WFQ excellent en équité et protection, mais sont plus complexes à implémenter.

Synthèse des Concepts Clés

Pour récapituler les relations entre ces concepts importants, le diagramme mental suivant présente une vue d'ensemble de l'équité réseau, de la Max-Min Fairness au Fair Queuing et à son rôle dans la QoS.

mindmap root["Équité dans les Réseaux"] id1["Principe Théorique:
Max-Min Fairness"] id1a["Objectif: Maximiser
l'allocation minimale"] id1b["Définition: Pas d'augmentation
si baisse d'un flux <= existant"] id1c["But: Éviter l'affamement
des flux"] id2["Mise en Œuvre Pratique:
Fair Queuing (FQ)"] id2a["Algorithme d'ordonnancement"] id2b["Simule 1 file par flux"] id2c["Service type Round-Robin"] id2d["Protection contre abus"] id2e["Variantes"] id2e1["Weighted FQ (WFQ)"] id2e2["Stochastic FQ (SFQ)"] id2e3["Deficit Round Robin (DRR)"] id3["Contexte d'Application:
Qualité de Service (QoS)"] id3a["Gestion du trafic réseau"] id3b["Mécanismes: Classification,
Marquage, Queuing, Scheduling"] id3c["Utilise FQ/WFQ pour
l'ordonnancement équitable"] id3d["Garantit performance
pour flux critiques"] id4["Équipements Concernés"] id4a["Routeurs"] id4b["Commutateurs (Switches)"] id4c["Pare-feux (Firewalls)"] id5["Bénéfices"] id5a["Partage équitable des ressources"] id5b["Stabilité et prévisibilité"] id5c["Protection contre utilisateurs/
flux malveillants ou gourmands"] id5d["Meilleure expérience utilisateur"]

Ce diagramme illustre comment la théorie (Max-Min Fairness) guide la pratique (Fair Queuing) au sein des mécanismes de QoS implémentés dans les équipements réseau pour atteindre l'objectif global d'un partage juste et efficace des ressources.

Illustration Vidéo : La Max-Min Fairness Expliquée

Pour approfondir la compréhension du concept fondamental de Max-Min Fairness, cette vidéo (en anglais) proposée par Georgia Tech dans le cadre de son cours sur l'implémentation réseau offre un exemple concret et visuel de la manière dont ce principe fonctionne pour allouer la bande passante dans un scénario réseau simple. Elle aide à saisir l'algorithme itératif qui maximise l'allocation minimale.

Regarder cet exemple permet de mieux visualiser comment l'équité est atteinte étape par étape, en s'assurant que les flux ayant les besoins les plus faibles sont satisfaits en premier, et que la capacité restante est distribuée équitablement entre les flux qui peuvent encore en bénéficier.

Questions Fréquemment Posées (FAQ)

Qu'est-ce qui se passe sans Fair Queuing ou mécanismes d'équité similaires ?

Sans Fair Queuing, les réseaux utilisent souvent une simple file d'attente FIFO (Premier Entré, Premier Sorti). Dans ce scénario, un seul flux gourmand (par exemple, un gros téléchargement ou un utilisateur malveillant) peut saturer la liaison, augmentant considérablement la latence et réduisant le débit pour tous les autres utilisateurs. Les applications interactives comme la navigation web, les jeux en ligne ou la VoIP deviennent alors très lentes voire inutilisables. Il n'y a aucune garantie de partage équitable.

La Max-Min Fairness est-elle toujours l'objectif idéal ?

Bien que la Max-Min Fairness soit un excellent principe pour l'équité de base, elle n'est pas toujours l'objectif unique ou optimal. Par exemple, dans les scénarios QoS, on souhaite souvent donner plus de ressources à certains types de trafic (comme la voix) qu'à d'autres (comme le mail). C'est pourquoi des variantes comme le Weighted Fair Queuing (WFQ) ont été développées. WFQ permet une "équité proportionnelle" où les parts sont distribuées selon des poids prédéfinis, tout en conservant l'esprit d'une juste répartition.

Quelle est la différence principale entre Fair Queuing (FQ) et Weighted Fair Queuing (WFQ) ?

La différence clé réside dans l'allocation des ressources. Le Fair Queuing (FQ) standard vise à donner une part égale de la bande passante à chaque flux actif. Le Weighted Fair Queuing (WFQ) permet d'assigner des poids différents à chaque flux (ou classe de trafic). Les flux avec des poids plus élevés reçoivent une proportion plus importante de la bande passante. Par exemple, un flux VoIP pourrait avoir un poids 3 fois supérieur à un flux de transfert de fichiers, lui garantissant ainsi 3 fois plus de bande passante en cas de congestion.

Ces mécanismes sont-ils complexes à mettre en œuvre ?

Oui, comparés à FIFO, les algorithmes de Fair Queuing sont plus complexes. Ils nécessitent que le routeur ou le commutateur maintienne des informations d'état pour chaque flux actif (ou pour un grand nombre de files d'attente dans le cas de SFQ) et effectue des calculs pour déterminer l'ordre de transmission des paquets (comme le calcul des temps de fin virtuels). Cette complexité se traduit par une charge de traitement (CPU) et une utilisation de mémoire plus élevées sur l'équipement réseau. Cependant, les processeurs réseau modernes sont conçus pour gérer efficacement cette complexité.
