Extracción de Monóxido de Carbono en Estacionamientos

Investigación detallada sobre sistemas de ventilación y seguridad

Aspectos Clave de la Investigación

Importancia de la extracción de CO: Protección de la salud y cumplimiento normativo.
Sistemas y componentes involucrados: Sensores, extractores, ductos y controladores.
Beneficios y normativas: Prevención de intoxicaciones, mejora en la calidad del aire e integración en protocolos de emergencia.

Introducción

La extracción de monóxido de carbono (CO) en estacionamientos es una medida vital para garantizar la seguridad de los usuarios y mantener la calidad del aire en espacios cerrados. Dado que el monóxido de carbono es un gas incoloro, inodoro y altamente tóxico, surgido principalmente de la combustión incompleta de combustibles en los motores de los vehículos, su acumulación en áreas mal ventiladas puede ocasionar graves problemas de salud e incluso la muerte.

Especialmente en estacionamientos subterráneos y en estructuras con ventilación limitada, la rápida acumulación de CO supone un riesgo inminente. Por ello, se implementan sistemas de extracción y ventilación que no solo se encargan de renovar el aire contaminado, sino que también cumplen con estrictas normativas de edificación y seguridad.

Fundamentos y Necesidad de la Extracción de CO

Riesgos asociados al monóxido de carbono

El monóxido de carbono es especialmente peligroso debido a sus propiedades físicas; no se detecta por sus sentidos, ya que es incoloro e inodoro, y solo puede ser identificado mediante sensores especializados. Su inhalación genera un desplazamiento de la hemoglobina en la sangre, impidiendo el correcto transporte de oxígeno a los órganos vitales, lo que puede resultar en síntomas de intoxicación, como cefaleas, mareos, náuseas y, en casos severos, pérdida del conocimiento o la muerte.

En el contexto de los estacionamientos, donde numerosos vehículos están en funcionamiento, la posibilidad de que se generen concentraciones elevadas de este gas aumenta considerablemente, haciendo imprescindible la implantación de un sistema robusto de ventilación y extracción.

Cumplimiento normativo y seguridad

Las normativas internacionales y locales establecen límites máximos de concentración de CO aceptables, obligando a que los sistemas de extracción sean diseñados para cumplir estrictamente con estos parámetros. Estos sistemas no solo protegen la salud humana, sino que también se integran en planes de emergencias, facilitando la evacuación y minimizando riesgos en caso de incendios u otros incidentes.

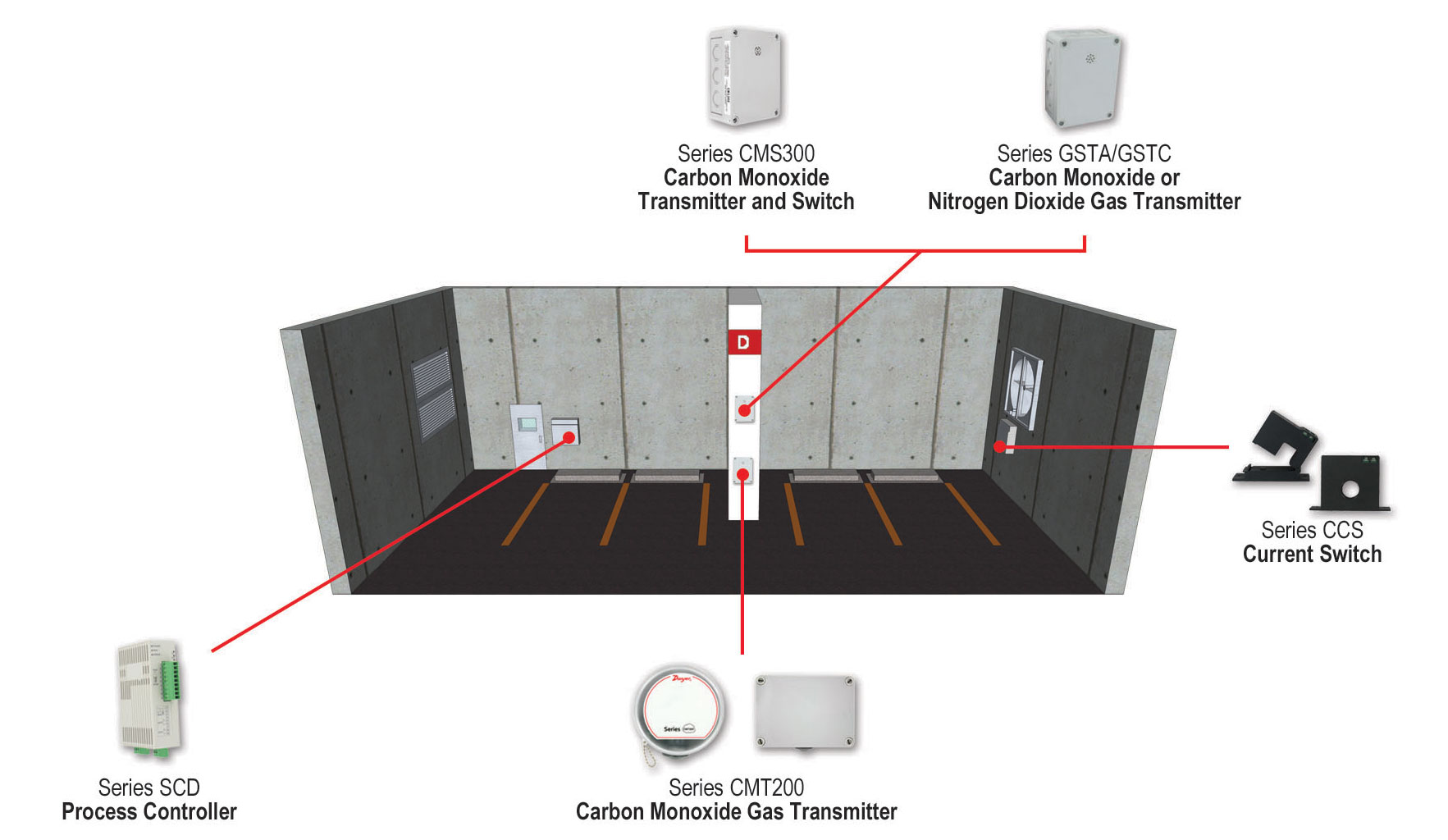

Componentes y Funcionamiento de los Sistemas de Extracción

Diseño y componentes básicos

Sensores de CO

Los sensores son el primer eslabón en la cadena de seguridad. Estos dispositivos se encargan de monitorear constantemente la concentración de monóxido de carbono en el aire, enviando señales al tablero de control cuando los niveles superan el umbral permitido. La precisión y rapidez de estos sensores son fundamentales para reaccionar de inmediato ante posibles amenazas.

Extractores de aire y ventiladores

Los extractores, en su mayoría equipos basados en tecnología centrífuga, se activan en respuesta a las señales emitidas por los sensores. Su función es succionar el aire contaminado y dirigirlo a través de ductos metálicos hacia el exterior del edificio. Algunos sistemas incorporan además ventiladores tipo Jet, que permiten el movimiento de grandes volúmenes de aire en espacios de acceso restringido, a la vez que minimizan el ruido y los tiempos de instalación.

Ductos y rejillas de extracción

Las rejillas se instalan en puntos estratégicos, generalmente a nivel del suelo, para captar el aire contaminado. Este aire es canalizado a través de ductos hacia los extractores. La ubicación y el diseño de estos ductos son cruciales, ya que deben permitir un flujo adecuado sin crear zonas muertas donde el CO pueda acumularse.

Controladores y tableros de operación

El sistema se complementa con un panel de control, encargado de recibir datos de los sensores y coordinar la activación de los extractores y otros dispositivos auxiliares, como los inyectores de aire fresco. Estos tableros permiten una operación automatizada en función de los niveles detectados, lo que garantiza la rápida respuesta ante incrementos en la concentración de CO.

Tipos de ventilación en estacionamientos

Los sistemas de ventilación en estacionamientos pueden dividirse en tres categorías principales: ventilación natural, mecánica por extracción, y sistemas mixtos.

Ventilación natural: Se basa en la circulación del aire a través de aberturas y tragaluces. Este método es adecuado para espacios con baja densidad vehicular y donde la acumulación de CO es mínima, aunque su eficacia se reduce en áreas subterráneas o muy cerradas.
Ventilación mecánica por extracción: Es la opción más común en estacionamientos grandes o subterráneos. Este sistema utiliza extractores para retirar el aire contaminado y dirigirlo hacia el exterior a través de ductos, asegurando el cumplimiento de normativas y brindando una respuesta rápida a las variaciones de concentración de CO.
Sistemas mixtos: Combina la ventilación por impulsión e inyección con la extracción mecánica. Estos sistemas no solo sacan el aire contaminado, sino que también introducen aire fresco desde el exterior, manteniendo así una presión adecuada en el estacionamiento y evitando recirculación de gases nocivos.

Normativas y Estándares en la Extracción de CO

Requisitos regulatorios

Las normativas vigentes en la mayoría de los países definen umbrales específicos de concentración de monóxido de carbono (comúnmente en partes por millón, ppm) que no deben ser superados. Por ejemplo, algunos estándares establecen que la concentración de CO no debe exceder los 25 ppm en áreas ocupadas. Para cumplir con estas exigencias, es fundamental que el sistema de ventilación esté diseñado con márgenes de seguridad que permitan una rápida reacción ante cualquier sobreacumulación.

Además, estas normativas requieren la realización de pruebas y balances en el sistema, asegurando no solo su correcta instalación, sino también su funcionamiento continuo y eficiente. Se realizan inspecciones periódicas para verificar la calibración de los sensores, el estado de los extractores y la integridad de los ductos, garantizando así la protección permanente de los usuarios.

Integración en protocolos de emergencia

Los sistemas de extracción de monóxido de carbono se integran en los planes de emergencia de los edificios. En el caso de incendios, estos sistemas juegan un papel dual, ya que además de extraer el CO, facilitan la evacuación al dirigir los humos y otros gases tóxicos fuera del recinto. La coordinación entre los sistemas de extracción y otros protocolos de seguridad, como alarmas y señalización, es esencial para la protección de la salud y la vida.

Tabla Resumen de Componentes y Sistemas

Componente	Función	Características
Sensores de CO	Monitoreo en tiempo real de la concentración de CO	Alta sensibilidad, respuesta rápida
Extractores de aire	Eliminación de aire contaminado del estacionamiento	Ventiladores centrífugos, alto caudal
Ductos y rejillas	Canalización del aire hacia los extractores	Material metálico, diseño estratégico
Controladores y tableros	Coordinación y automatización del sistema	Integración de sensores y extractores
Ventiladores Jet	Movilización de grandes volúmenes de aire	Bajo nivel sonoro, rápida instalación

Beneficios y Ventajas de Implementar Sistemas de Extracción

Mejora en la Calidad del Aire

Una adecuada extracción de CO contribuye a mantener un ambiente seguro y saludable en estacionamientos, lo que se traduce en una mejora significativa de la calidad del aire. La rápida eliminación del gas prevenido reduce al mínimo la exposición prolongada de los usuarios a situaciones potencialmente peligrosas.

Prevención de Riesgos y Protección de la Salud

Al evitar la acumulación de monóxido de carbono, se protege directamente la salud pública. Las personas que transitan por estos espacios, ya sean trabajadores, visitantes o residentes, se benefician de una reducción significativa en los riesgos de intoxicación y daños a largo plazo. Además, ante emergencias como incendios, estos sistemas facilitan rutas de evacuación al disipar tanto el CO como los humos.

Cumplimiento de Normativas y Protocolos de Seguridad

La implementación de sistemas de extracción de monóxido se encuentra fuertemente regulada. Estos sistemas permiten a los propietarios y administradores de edificios cumplir con las normativas locales e internacionales, evitando sanciones y garantizando la seguridad de todos los usuarios del estacionamiento. La integración de estos sistemas en los protocolos de emergencia refuerza aun más la infraestructura de seguridad del edificio.

Investigaciones y Avances Tecnológicos en la Extracción de CO

Innovaciones en Sensores y Monitoreo

En los últimos años, la tecnología de detección se ha perfeccionado considerablemente. Los sensores actuales no solo detectan de manera precisa las concentraciones de CO, sino que también pueden comunicarse con sistemas centralizados para iniciar protocolos de emergencia automáticamente. La integración de tecnologías inalámbricas y de Internet de las Cosas (IoT) ha permitido que los datos se transmitan en tiempo real a centros de control, facilitando intervenciones inmediatas ante cualquier anomalía.

Desarrollo de Extractores de Alta Eficiencia

Los extractores modernos, diseñados para grandes volúmenes, utilizan motores eléctricos de alta eficiencia que permiten mantener un flujo constante de aire. Esta tecnología no solo reduce el consumo energético, sino que también minimiza el tiempo necesario para renovar el aire dentro del estacionamiento. La incorporación de motores centrífugos y ventiladores Jet ha permitido adaptarse a diferentes tamaños y configuraciones, garantizando que incluso en espacios complejos, todo el aire contaminado se extraiga de manera eficiente.

Sistemas Integrados y Automatización

La sinergia entre componentes electrónicos y sistemas mecánicos ha dado lugar a soluciones integradas que optimizan la extracción. La automatización, a través del uso de tableros de control y la integración de sensores, permite una respuesta rápida y coordinada ante cualquier incremento de CO. Estos sistemas pueden ser programados para operar de forma continua y guardan registros históricos que facilitan las acciones de mantenimiento preventivo y correctivo.

Estudios de Caso y Ejemplos Prácticos

Implementación en Estacionamientos Subterráneos

Diversos edificios comerciales y residenciales multidisciplinarios han implementado sistemas de extracción de monóxido de carbono. En estacionamientos subterráneos, donde la acumulación de CO es un riesgo muy alto debido a la limitada ventilación natural, la instalación de sistemas mecánicos ha demostrado ser la solución más efectiva. Estos casos de éxito destacan la importancia de un diseño adecuado en la ubicación de sensores y extractores, garantizando una rápida respuesta ante cualquier incidencia.

Estrategias de Mantenimiento y Optimización

La correcta operación de estos sistemas exige un riguroso programa de mantenimiento. Las revisiones periódicas de sensores, extractores, ductos y tableros de control son esenciales para asegurar su eficacia en el largo plazo. Las empresas especializadas ofrecen servicios de calibración y ajustes técnicos, permitiendo que el sistema se mantenga en óptimas condiciones y cumpla con las normativas vigentes.

Comparativa de Sistemas de Ventilación en Estacionamientos

Comparativa entre Ventilación Natural y Mecánica

A continuación, se presenta una tabla comparativa que resume las principales diferencias y características entre los distintos sistemas de ventilación empleados en estacionamientos:

Tipo de Ventilación	Ventajas	Limitaciones
Natural	Costo reducido, mantenimiento limitado.	Eficiencia variable, menos eficaz en áreas cerradas.
Mecánica por extracción	Control eficiente del aire, respuesta rápida ante picos de CO.	Mayor inversión inicial, necesidad de mantenimiento regular.
Sistemas mixtos	Combina beneficios de impulsión e inyección, óptimo para espacios densos.	Complejidad en el diseño y mayor costo operacional.

Aspectos de Diseño y Consideraciones Técnicas

Planificación de la Instalación

El diseño de un sistema de extracción de CO en un estacionamiento requiere una planificación meticulosa que involucre la evaluación de la distribución del espacio, la cantidad de vehículos que lo utilizan y la manera en la que se distribuye el aire. Es crucial identificar puntos críticos donde la acumulación de monóxido pueda ser más intensa y posicionar estratégicamente los sensores y las rejillas de extracción.

Integración con Sistemas de Emergencia

Los sistemas de extracción se integran en un marco mayor de seguridad dentro de los edificios. Esto implica la coordinación con alarmas de incendio, sistemas de iluminación de emergencia y rutas de evacuación que permitan a los ocupantes salir de la zona de riesgo de forma eficiente. La combinación de tecnologías de extracción con protocolos de emergencia resulta en una infraestructura robusta y segura.

Revisión y Actualización Tecnológica

A medida que la tecnología avanza, es importante que los sistemas de extracción sean evaluados y, en su caso, actualizados para integrar dispositivos de última generación. Esto incluye la actualización de sensores, extractores y sistemas de comunicación para responder de manera más eficiente a las variaciones en la calidad del aire. La inversión en tecnología moderna se traduce en mayor seguridad y reducción de riesgos operacionales.
