Desvelando los Secretos de la Fluidización: Instalaciones y el Rol Crucial del Tamaño de Partícula

Una inmersión profunda en cómo funcionan los lechos fluidizados y por qué el tamaño de las partículas es un factor determinante para su éxito.

Puntos Clave del Proceso de Fluidización

Componentes Esenciales: Una instalación de fluidización se basa en una columna, un distribuidor de fluido, un sistema de suministro y control, y a menudo, sistemas de separación de partículas.
El Tamaño Importa: El tamaño de las partículas sólidas es crítico, afectando directamente la velocidad mínima de fluidización, la porosidad del lecho, los regímenes de flujo y la eficiencia general del proceso.
Versatilidad de Aplicaciones: Los lechos fluidizados son vitales en numerosas industrias, desde el craqueo catalítico y la combustión hasta el secado de materiales y la granulación farmacéutica, gracias a su excelente transferencia de calor y masa.

Introducción a la Fluidización

La fluidización es un fascinante proceso fisicoquímico donde un lecho de partículas sólidas adquiere propiedades similares a las de un fluido. Esto se logra al pasar una corriente ascendente de un fluido (líquido o gas) a través de las partículas. Cuando la velocidad del fluido alcanza un punto crítico, la fuerza de arrastre del fluido contrarresta el peso de las partículas, haciendo que estas se suspendan y se muevan libremente, comportándose como un líquido denso y agitado. Este estado fluidizado ofrece ventajas significativas en diversas aplicaciones industriales debido a la excelente mezcla y las altas tasas de transferencia de calor y masa que se pueden alcanzar.

Anatomía de una Instalación de Fluidización

Comprender el esquema general de una instalación de fluidización es fundamental para apreciar su funcionamiento y aplicaciones. Aunque los diseños pueden variar según la aplicación específica, ciertos componentes son esenciales.

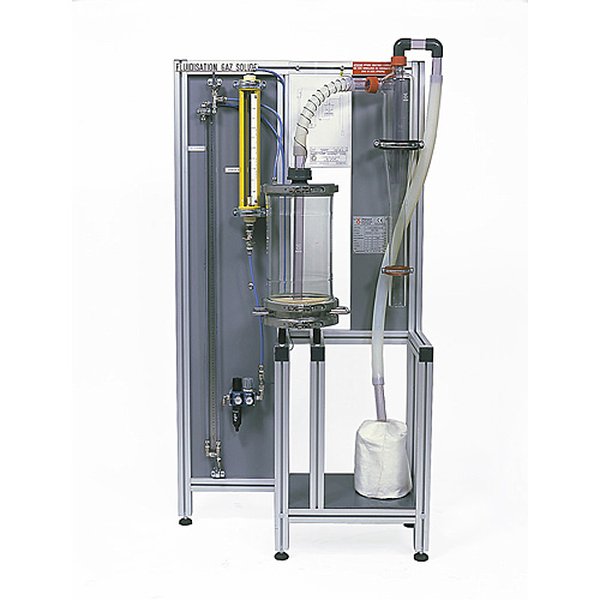

Diagrama de una instalación de fluidización gas-sólido

Ilustración de una unidad de fluidización gas-sólido, mostrando componentes clave.

Componentes Fundamentales

Una instalación típica de fluidización se compone de varias partes interconectadas que trabajan en conjunto para lograr y mantener el estado fluidizado:

Columna o Lecho Fluidizado:

Es el corazón de la instalación. Se trata de un recipiente, usualmente vertical y cilíndrico, que contiene las partículas sólidas a ser fluidizadas. En entornos de laboratorio o para visualización, puede estar fabricado con materiales transparentes como vidrio o acrílico (PMMA).
Distribuidor de Fluido:

Situado en la base de la columna, este componente es crucial para asegurar una distribución uniforme del fluido (gas o líquido) a través de todo el lecho de partículas. Puede ser una placa porosa, una placa perforada con toberas o cualquier otro diseño que evite la formación de canales preferenciales y zonas muertas.
Sistema de Suministro de Fluido:

Consta de la fuente del fluido (compresor, soplante para gases; bomba para líquidos) y el sistema de tuberías que lo conduce hasta el distribuidor. Este sistema debe ser capaz de proporcionar el caudal y la presión de fluido necesarios.
Instrumentación y Sistemas de Control:

Para operar de manera eficiente y segura, se requieren diversos instrumentos. Estos incluyen medidores de flujo (rotámetros, medidores de masa), manómetros para medir la caída de presión a través del lecho (clave para determinar la velocidad mínima de fluidización), termopares para control de temperatura, y válvulas para regular el flujo del fluido.
Sistemas de Entrada y Salida de Sólidos (si aplica):

En procesos continuos, se necesitan sistemas para alimentar partículas frescas al lecho y remover partículas tratadas o gastadas.
Sistemas de Separación de Partículas (Desaireación):

En la parte superior de la columna, especialmente en sistemas gas-sólido, es común encontrar dispositivos como ciclones o filtros de mangas para capturar las partículas finas que puedan ser arrastradas por el fluido saliente. Esto minimiza la pérdida de material y la contaminación ambiental.
Sistemas Auxiliares:

Dependiendo de la aplicación, pueden incluirse sistemas de calentamiento o enfriamiento del lecho (serpentines internos, chaquetas externas), sistemas de inyección de reactivos, etc.

Funcionamiento Básico

El proceso inicia introduciendo el fluido por la parte inferior de la columna, a través del distribuidor. Inicialmente, a bajas velocidades, el fluido percola a través de los intersticios del lecho fijo de partículas. A medida que la velocidad del fluido aumenta, también lo hace la caída de presión a través del lecho. Cuando la fuerza de arrastre ejercida por el fluido sobre las partículas iguala el peso efectivo de estas (considerando la flotación), las partículas comienzan a reordenarse y el lecho se expande ligeramente. Este punto marca la velocidad mínima de fluidización (U_mf). A velocidades superiores a U_mf, el lecho se comporta como un fluido, con partículas moviéndose caóticamente, formación de burbujas (en fluidización agregativa), y una superficie superior relativamente bien definida.

La Importancia Capital del Tamaño de Partícula

El tamaño de las partículas sólidas es uno de los parámetros más influyentes en el diseño y operación de los procesos de fluidización. Sus efectos se manifiestan en múltiples aspectos del comportamiento del lecho.

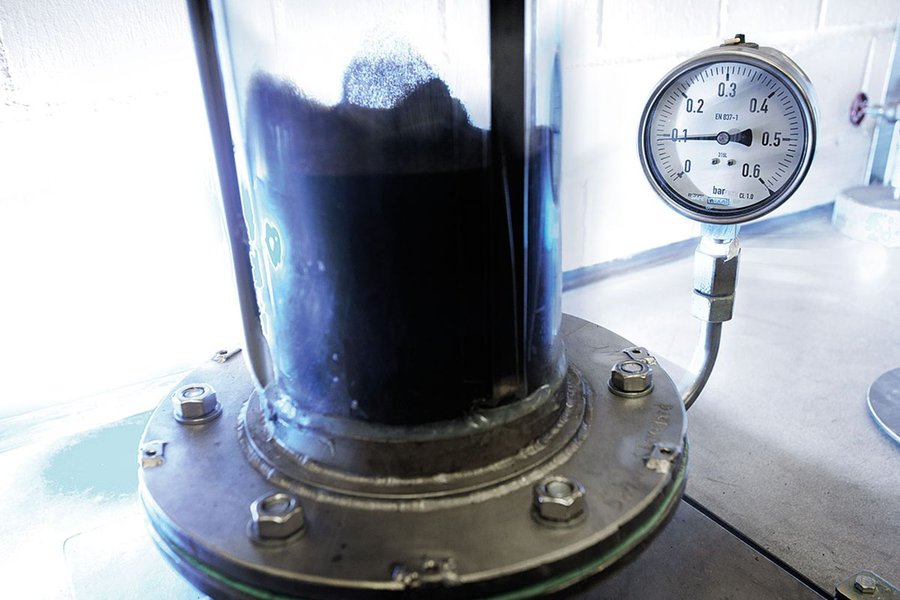

Prueba de fluidización mostrando partículas de diferentes tamaños

Partículas en un lecho fluidizado. El tamaño y la distribución afectan directamente el comportamiento.

Influencia en Parámetros Clave de la Fluidización

Velocidad Mínima de Fluidización (U_mf):

Es la velocidad superficial del fluido a la cual el lecho de partículas comienza a fluidizar. El tamaño de partícula es un factor determinante: partículas más pequeñas y ligeras generalmente requieren velocidades de fluido menores para ser suspendidas, mientras que partículas más grandes y densas necesitan velocidades mayores. Existen numerosas correlaciones empíricas para predecir U_mf, y muchas de ellas incluyen el diámetro de partícula como variable principal.
Porosidad del Lecho y Expansión:

La porosidad (la fracción del volumen del lecho ocupada por los huecos entre partículas) en el punto de mínima fluidización (ε_mf) y durante la expansión del lecho depende del tamaño y la forma de las partículas. Partículas más pequeñas tienden a formar lechos iniciales menos porosos, pero pueden experimentar una mayor expansión relativa una vez fluidizadas. La distribución del tamaño de partícula también es importante; una amplia distribución puede llevar a una menor porosidad inicial.
Regímenes de Fluidización:

El comportamiento de un lecho fluidizado (por ejemplo, fluidización particulada o suave, fluidización agregativa o burbujeante, slugging, régimen turbulento, transporte neumático) está fuertemente influenciado por el tamaño de partícula (y su densidad, en relación con la del fluido). La clasificación de Geldart (Grupos A, B, C, D) categoriza el comportamiento de fluidización de los polvos en función del tamaño medio de partícula y la diferencia de densidad entre el sólido y el gas.
- Grupo C (Cohesivas): Partículas muy finas (< 30 µm) que son difíciles de fluidizar debido a fuerzas interparticulares, tendiendo a formar canales.
- Grupo A (Aeratables): Partículas finas (aprox. 30-100 µm) que fluidizan suavemente a U_mf y exhiben una expansión significativa del lecho antes de que comience el burbujeo.
- Grupo B (Burbujeantes): Partículas de tamaño intermedio (aprox. 100-800 µm) que comienzan a burbujear vigorosamente justo en U_mf.
- Grupo D (Densas o Grandes): Partículas grandes y/o densas (> 1 mm) que pueden ser difíciles de fluidizar, a menudo formando chorros en el distribuidor y burbujas de gran tamaño.
Caída de Presión:

Aunque la caída de presión a través de un lecho fluidizado idealmente se estabiliza y equivale al peso del lecho por unidad de área una vez superada U_mf, el tamaño de partícula influye en cómo se alcanza este estado y en la magnitud de la caída de presión en el lecho fijo (antes de la fluidización).
Transferencia de Calor y Masa:

El tamaño de partícula afecta el área superficial disponible para el contacto entre el fluido y el sólido, así como la dinámica de mezcla dentro del lecho. Generalmente, partículas más pequeñas ofrecen mayor área superficial, lo que puede mejorar las tasas de transferencia de calor y masa. Sin embargo, un tamaño excesivamente pequeño puede llevar a problemas de arrastre o aglomeración.
Segregación y Mezcla:

Si un lecho contiene una mezcla de partículas con diferentes tamaños (y/o densidades), puede ocurrir segregación. Las partículas más grandes y densas tienden a hundirse (jetsam), mientras que las más pequeñas y ligeras tienden a flotar (flotsam). Esto puede ser indeseable en muchos procesos que requieren homogeneidad. Un control adecuado del rango de tamaños de partícula es crucial para asegurar una buena mezcla.
Arrastre de Partículas (Elutriación):

Partículas finas son más susceptibles de ser arrastradas fuera del lecho por el fluido ascendente, especialmente a altas velocidades. El tamaño de partícula es un factor crítico en la determinación de la velocidad terminal de las partículas y, por lo tanto, en la tasa de elutriación.

Impacto del Tamaño de Partícula: Un Análisis Comparativo

El siguiente gráfico de radar ilustra de forma conceptual cómo diferentes tamaños de partícula (finas, medias y gruesas) pueden influir en varias características clave de la fluidización. Los valores son representativos y sirven para destacar tendencias generales. Una puntuación más alta indica una mayor magnitud o intensidad del efecto descrito.

Este gráfico ayuda a visualizar las concesiones de diseño involucradas al seleccionar un tamaño de partícula para una aplicación de fluidización específica. Por ejemplo, mientras que las partículas finas pueden ofrecer una alta expansión del lecho y buena transferencia de calor/masa, también presentan un mayor riesgo de arrastre y pueden ser más propensas a la aglomeración o canalización. Las partículas gruesas, por otro lado, tienen menor riesgo de arrastre pero requieren mayores velocidades de fluidización y pueden ofrecer una uniformidad de fluidización y transferencia de calor/masa inferiores.

Visualizando los Conceptos: Mapa Mental de la Fluidización

Para consolidar los conceptos discutidos, el siguiente mapa mental resume los componentes principales de una instalación de fluidización y los aspectos clave influenciados por el tamaño de partícula.

mindmap root["Proceso de Fluidización"] id1["Esquema de Instalación"] id1a["Columna / Lecho Fluidizado"] id1b["Distribuidor de Fluido"] id1c["Sistema de Suministro de Fluido
(Bombas, Compresores)"] id1d["Instrumentación y Control
(Manómetros, Medidores de Flujo, Válvulas)"] id1e["Sistemas de Separación
(Ciclones, Filtros)"] id1f["Entrada/Salida de Sólidos"] id2["Importancia del Tamaño de Partícula"] id2a["Velocidad Mínima de Fluidización (U_mf)"] id2b["Porosidad y Expansión del Lecho"] id2c["Regímenes de Fluidización
(Geldart: A, B, C, D)"] id2d["Transferencia de Calor y Masa"] id2e["Caída de Presión"] id2f["Segregación / Mezcla"] id2g["Arrastre / Elutriación"]

Este mapa mental ofrece una visión general rápida de las interconexiones entre los diferentes elementos de la tecnología de fluidización, destacando la centralidad tanto de la configuración de la instalación como de las propiedades de las partículas.

Tabla Resumen: Influencia del Tamaño de Partícula

La siguiente tabla resume de manera concisa cómo diferentes rangos de tamaño de partícula típicamente afectan varios parámetros importantes en los procesos de fluidización. Estos son generalizaciones y el comportamiento específico puede depender de otras propiedades de las partículas (densidad, forma) y del fluido.

Característica de la Partícula	Partículas Finas (ej. < 100 µm, Geldart A/C)	Partículas Medias (ej. 100 µm - 1 mm, Geldart B)	Partículas Gruesas (ej. > 1 mm, Geldart D)
Velocidad Mínima de Fluidización (U_mf)	Baja	Moderada	Alta
Expansión del Lecho	Alta (especialmente Grupo A)	Moderada	Baja
Calidad de Fluidización	Suave (Grupo A) / Canalización o Aglomeración (Grupo C)	Burbujeo vigoroso, buena mezcla	Burbujeo grande, posible "slugging" o "spouting"
Transferencia de Calor/Masa	Buena a Muy Buena (alta área superficial)	Excelente (buena mezcla y contacto)	Moderada a Buena (depende de la mezcla)
Riesgo de Arrastre (Elutriación)	Alto	Moderado	Bajo
Fuerzas Interparticulares	Significativas (Grupo C), pueden causar cohesión	Menos significativas	Insignificantes
Aplicaciones Típicas	Craqueo catalítico (FCC), secado de polvos finos	Combustión en lecho fluidizado, gasificación, reactores químicos generales	Tostado de minerales, secado de partículas grandes, tratamiento de biomasa gruesa

Esta tabla sirve como una guía rápida para entender las implicaciones de seleccionar un determinado rango de tamaño de partícula para una aplicación de fluidización.

Explorando la Fluidización en Acción

Para una mejor comprensión visual y conceptual de los fenómenos de fluidización, el siguiente video ofrece una introducción general al tema. Aunque existen muchos tipos de sistemas y aplicaciones, los principios fundamentales de la fluidización son universales.

Videocápsula 2. Fluidización - Una introducción a los lechos porosos y el concepto de fluidización.

Este video, "Videocápsula 2. Fluidización", proporciona una explicación introductoria sobre los lechos porosos y el fenómeno de la fluidización. Visualizar el proceso puede ayudar a entender cómo las partículas sólidas comienzan a comportarse como un fluido cuando se someten a un flujo ascendente de gas o líquido, lo cual es la base de esta tecnología. Se discuten conceptos básicos que son relevantes para entender tanto el esquema de una instalación como la importancia de las propiedades de las partículas, incluyendo su tamaño.

Preguntas Frecuentes (FAQ)

¿Qué es exactamente la fluidización? +

La fluidización es un proceso donde un lecho de partículas sólidas se transforma en un estado similar al de un fluido. Esto ocurre cuando un gas o líquido fluye hacia arriba a través de las partículas a una velocidad suficiente para suspenderlas, permitiendo que se muevan y mezclen como un fluido.

¿Cuáles son los componentes principales de una instalación de fluidización? +

Una instalación típica incluye: una columna o recipiente para contener las partículas; un distribuidor en la base para la entrada uniforme del fluido; un sistema de suministro de fluido (bomba o compresor); instrumentación para medir flujo, presión y temperatura; y a menudo, sistemas de separación (como ciclones) para recuperar partículas arrastradas.

¿Por qué es tan importante el tamaño de partícula en la fluidización? +

El tamaño de partícula afecta críticamente:

La velocidad mínima de fluidización (U_mf): partículas más pequeñas fluidizan a velocidades menores.
La porosidad y expansión del lecho: influye en cómo se empaquetan las partículas y cuánto se expande el lecho.
Los regímenes de fluidización: determina si la fluidización será suave, burbujeante, etc. (Clasificación de Geldart).
La eficiencia de transferencia de calor y masa: partículas más pequeñas ofrecen mayor área superficial.
El riesgo de arrastre y segregación de partículas.

¿Qué es la clasificación de Geldart? +

La clasificación de Geldart categoriza los polvos en cuatro grupos (A, B, C, D) según su comportamiento de fluidización con aire a temperatura ambiente. Se basa principalmente en el tamaño medio de partícula y la diferencia de densidad entre el sólido y el gas. Esta clasificación ayuda a predecir si un material fluidizará suavemente, formará burbujas, será cohesivo o requerirá altas velocidades de gas.
