Desvendando as Portas Lógicas: Os Blocos Fundamentais que Revolucionaram a Era Digital

Descubra como esses pequenos componentes eletrônicos transformaram a tecnologia moderna e continuam impulsionando a inovação digital.

Principais Destaques

As portas lógicas são os blocos fundamentais da eletrônica digital, realizando operações binárias básicas que são essenciais para o funcionamento de todos os dispositivos digitais modernos.
Combinações inteligentes de portas lógicas permitem a criação de circuitos complexos como processadores, memórias e unidades de controle presentes em smartphones, computadores e sistemas industriais.
A evolução da tecnologia digital, desde microcontroladores simples até supercomputadores avançados, é fundamentada na aplicação e integração eficiente de portas lógicas.

O Que São Portas Lógicas?

As portas lógicas são componentes fundamentais da eletrônica digital que realizam operações lógicas com sinais binários (0 e 1). Funcionando como blocos de construção essenciais, elas processam informações digitais com base na álgebra booleana, desenvolvida pelo matemático George Boole no século XIX.

Cada porta lógica recebe um ou mais sinais de entrada e produz uma única saída de acordo com regras específicas. Este funcionamento binário simples é a base que permite a construção de sistemas digitais extremamente complexos, desde calculadoras simples até supercomputadores.

O comportamento de cada porta lógica é definido pela sua tabela verdade, que mostra todas as possíveis combinações de entradas e suas respectivas saídas. Essas tabelas são ferramentas fundamentais para o design e análise de circuitos digitais.

Tipos de Portas Lógicas

Existem sete portas lógicas básicas, cada uma com sua função específica no processamento de sinais digitais:

Porta Lógica	Símbolo	Operação	Expressão Booleana	Tabela Verdade (Saída)
AND (E)	Forma semelhante a um "D"	Retorna 1 apenas quando todas as entradas são 1	A · B	0,0→0 \| 0,1→0 \| 1,0→0 \| 1,1→1
OR (OU)	Forma com curva na parte superior	Retorna 1 se pelo menos uma entrada for 1	A + B	0,0→0 \| 0,1→1 \| 1,0→1 \| 1,1→1
NOT (NÃO)	Triângulo com círculo	Inverte o valor da entrada	¬A	0→1 \| 1→0
NAND (NÃO-E)	Porta AND com círculo na saída	Negação da saída AND	¬(A · B)	0,0→1 \| 0,1→1 \| 1,0→1 \| 1,1→0
NOR (NÃO-OU)	Porta OR com círculo na saída	Negação da saída OR	¬(A + B)	0,0→1 \| 0,1→0 \| 1,0→0 \| 1,1→0
XOR (OU-EXCLUSIVO)	Porta OR com linha adicional	Retorna 1 quando as entradas são diferentes	A ⊕ B	0,0→0 \| 0,1→1 \| 1,0→1 \| 1,1→0
XNOR (COINCIDÊNCIA)	Porta XOR com círculo na saída	Retorna 1 quando as entradas são iguais	¬(A ⊕ B)	0,0→1 \| 0,1→0 \| 1,0→0 \| 1,1→1

Funcionamento Básico

As portas lógicas operam com níveis de tensão que representam os estados binários. Tipicamente, em circuitos digitais modernos, uma tensão próxima a 0V representa o valor lógico "0", enquanto uma tensão de aproximadamente 3.3V ou 5V representa o valor lógico "1".

Internamente, essas portas são implementadas usando transistores, que funcionam como interruptores eletrônicos. Por exemplo, uma porta AND pode ser construída usando transistores de modo que a corrente só flua para a saída quando todas as entradas estiverem ativadas.

Este gráfico radar apresenta uma análise comparativa das características principais dos diferentes tipos de portas lógicas e circuitos integrados modernos, destacando seus pontos fortes em termos de simplicidade, versatilidade, economia de energia, velocidade de operação, facilidade de integração, confiabilidade e escalabilidade.

A Importância das Portas Lógicas no Desenvolvimento de Circuitos Digitais

Fundamentos dos Sistemas Digitais

As portas lógicas constituem a espinha dorsal dos sistemas digitais modernos. Sem elas, seria impossível construir os processadores, memórias e unidades de controle que compõem nossos computadores, smartphones e outros dispositivos eletrônicos. Elas são, literalmente, os tijolos fundamentais com os quais toda a tecnologia digital é construída.

O desenvolvimento de circuitos digitais começa com a compreensão profunda das portas lógicas e suas interações. Engenheiros e projetistas combinam essas portas de maneiras criativas para implementar funções cada vez mais complexas, enquanto mantêm a confiabilidade e a eficiência energética.

Processamento de Dados em Sistemas Computacionais

No coração de qualquer sistema de processamento de dados estão as portas lógicas, organizadas em estruturas complexas chamadas circuitos combinacionais e sequenciais. Estes circuitos permitem operações matemáticas, comparações, armazenamento de dados e controle de fluxo – funções essenciais para qualquer sistema computacional.

Desde as operações aritméticas básicas realizadas por uma calculadora até os algoritmos de aprendizado de máquina executados em supercomputadores, todas as operações computacionais são fundamentalmente reduzidas a operações lógicas implementadas através de portas lógicas.

Capacidade de Construção Modular

Uma das maiores vantagens das portas lógicas é sua natureza modular. Circuitos complexos podem ser divididos em módulos mais simples, cada um implementando uma função específica. Esses módulos podem então ser combinados para criar sistemas mais elaborados, facilitando o design, teste e manutenção.

Esta abordagem modular permitiu o desenvolvimento de bibliotecas de circuitos padrão, como somadores, contadores e registradores, que podem ser reutilizados em diferentes projetos, acelerando significativamente o processo de desenvolvimento.

Miniaturização e Integração

A capacidade de implementar portas lógicas em escalas cada vez menores, usando tecnologias de semicondutores avançadas, permitiu a criação de circuitos integrados contendo bilhões de transistores. Esta miniaturização exponencial, descrita pela Lei de Moore, revolucionou a eletrônica digital e possibilitou a existência de dispositivos poderosos e portáteis.

mindmap root["Portas Lógicas na Tecnologia Digital"] ::icon(fas fa-microchip) ["Tipos Fundamentais"] ["Portas AND"] ["Multiplicação lógica"] ["Usada em circuitos de controle"] ["Portas OR"] ["Soma lógica"] ["Detecta condições múltiplas"] ["Portas NOT"] ["Inversão de sinal"] ["Fundamental para comparadores"] ["Portas Compostas"] ["NAND - Universal"] ["NOR - Universal"] ["XOR - Verificação de paridade"] ["XNOR - Comparador de igualdade"] ["Aplicações Práticas"] ["Sistemas Computacionais"] ["Processadores (CPU/GPU)"] ["Memórias (RAM/ROM)"] ["Controladores de dispositivos"] ["Eletrônica de Consumo"] ["Smartphones"] ["Smart TVs"] ["Eletrodomésticos inteligentes"] ["Automação Industrial"] ["Controladores lógicos programáveis"] ["Sistemas de segurança"] ["Robótica"] ["Instrumentação Médica"] ["Equipamentos de diagnóstico"] ["Sistemas de monitoramento"] ["Vantagens no Design de Circuitos"] ["Modularidade"] ["Padronização"] ["Testabilidade"] ["Escalabilidade"] ["Eficiência energética"] ["Evolução Tecnológica"] ["Miniaturização"] ["Aumento da densidade de integração"] ["Redução do consumo de energia"] ["Aumento da velocidade de processamento"]

Este mapa mental ilustra o papel central das portas lógicas na tecnologia digital moderna, mostrando seus tipos fundamentais, aplicações práticas, vantagens no design de circuitos e seu impacto na evolução tecnológica. Cada ramificação representa um aspecto importante da influência das portas lógicas no desenvolvimento e aplicação de circuitos digitais.

Aplicações Práticas das Portas Lógicas em Tecnologias Modernas

Sistemas Computacionais e Dispositivos Móveis

Em processadores modernos, bilhões de portas lógicas trabalham em conjunto para executar instruções complexas. Desde a unidade lógica e aritmética (ULA) até os registradores e unidades de controle, as portas lógicas formam os componentes essenciais dos processadores que equipam nossos computadores e smartphones.

A arquitetura de memória, tanto volátil (RAM) quanto não-volátil (ROM, SSD), também depende fortemente de portas lógicas para operações de leitura, escrita e armazenamento de dados. Circuitos decodificadores baseados em portas lógicas permitem o endereçamento preciso de células de memória.

Sistemas de Automação e Controle Industrial

Em ambientes industriais, portas lógicas são fundamentais para controladores lógicos programáveis (CLPs), que monitoram sensores e controlam atuadores em processos automatizados. Esses sistemas utilizam combinações complexas de portas lógicas para implementar funções de controle, como ligar/desligar motores, regular temperaturas e coordenar operações robotizadas.

Tecnologias Emergentes

As portas lógicas continuam sendo relevantes em tecnologias emergentes como computação quântica, onde conceitos análogos (qubits e portas quânticas) são utilizados. Em sistemas de inteligência artificial, as redes neurais artificiais implementadas em hardware especializado (como TPUs) utilizam circuitos baseados em portas lógicas para acelerar operações matriciais complexas.

Segurança Digital e Criptografia

No campo da segurança digital, circuitos de criptografia baseados em portas lógicas são essenciais para proteger informações sensíveis. Algoritmos complexos de criptografia são implementados em hardware usando milhares de portas lógicas, oferecendo desempenho superior em comparação com implementações puramente em software.

Este vídeo apresenta uma explicação detalhada sobre como funcionam as portas lógicas AND, OR e NOT, demonstrando seus princípios de operação e a implementação de funções lógicas em circuitos digitais. O conteúdo é particularmente relevante para compreender os fundamentos do funcionamento das portas lógicas na prática.

Evolução das Portas Lógicas e Seu Impacto Tecnológico

Das Válvulas aos Transistores

A evolução das portas lógicas acompanhou o desenvolvimento da eletrônica. Os primeiros computadores utilizavam relés eletromecânicos e válvulas termiônicas para implementar portas lógicas, resultando em máquinas enormes e ineficientes. A invenção do transistor em 1947 revolucionou o campo, possibilitando portas lógicas menores, mais rápidas e mais eficientes.

A subsequente miniaturização e integração de transistores em chips de silício permitiu que milhões, e eventualmente bilhões, de portas lógicas fossem empacotadas em espaços cada vez menores, levando ao desenvolvimento dos modernos processadores e sistemas de memória.

Tecnologias Futuras e Desafios

À medida que a miniaturização tradicional se aproxima de seus limites físicos, novas tecnologias estão sendo exploradas para implementar portas lógicas de formas inovadoras. Isso inclui eletrônica tridimensional, transistores baseados em grafeno, computação quântica e sistemas bioeletrônicos inspirados no cérebro humano.

Esses avanços prometem portas lógicas ainda mais eficientes em termos energéticos e com maior densidade de integração, potencialmente levando a uma nova era de capacidade computacional e aplicações digitais.

Imagens Ilustrativas de Portas Lógicas

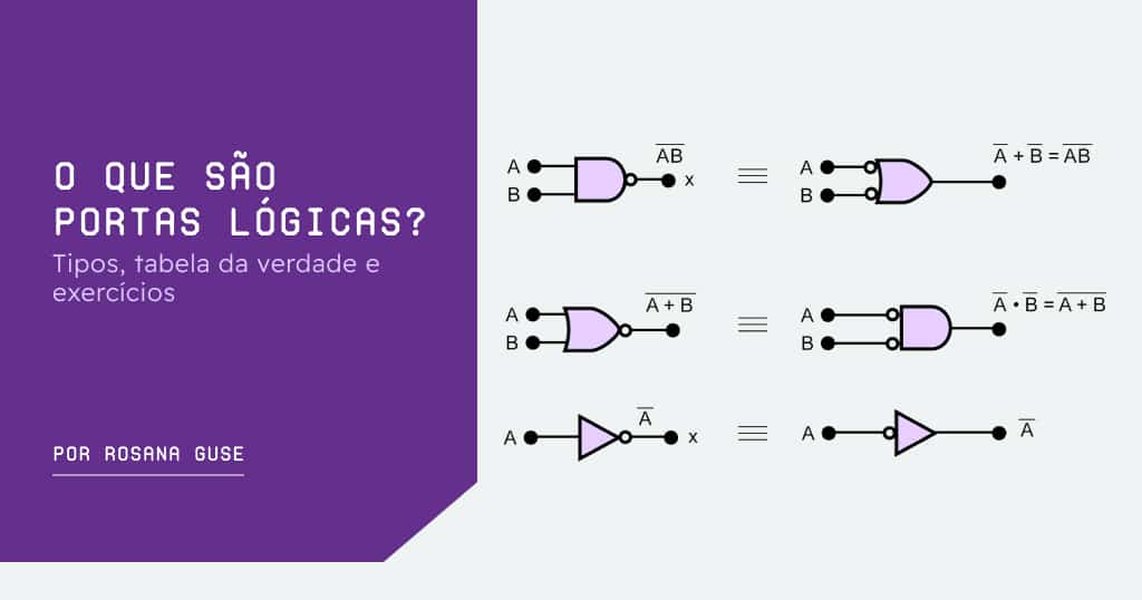

Visão geral dos diferentes tipos de portas lógicas e seus símbolos

Porta lógica OR com suas entradas e saída correspondente

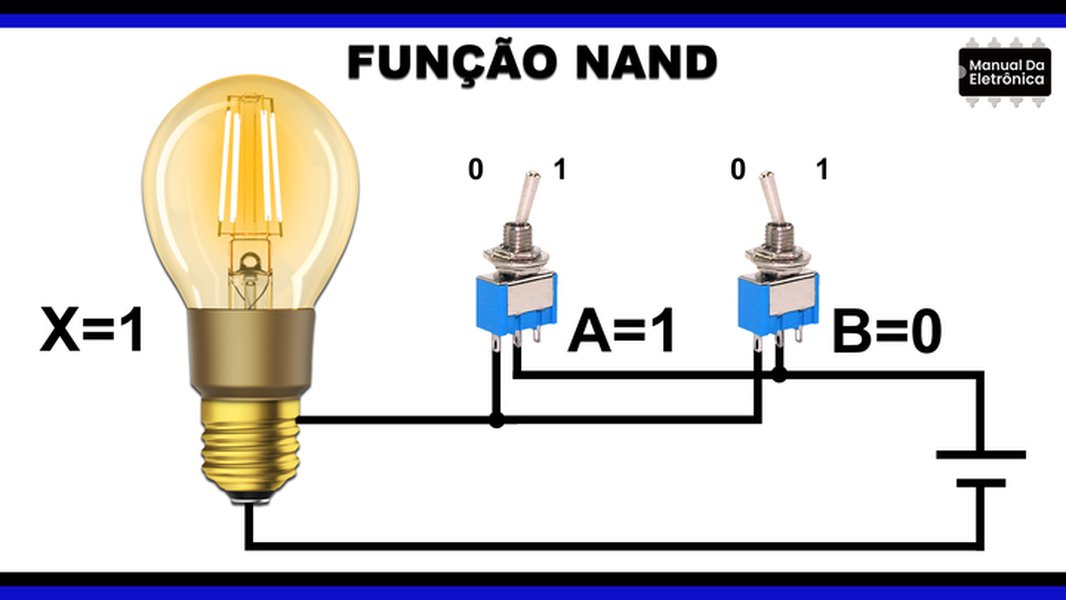

Porta lógica NAND, uma das portas universais mais utilizadas

Estas imagens mostram diferentes representações de portas lógicas, incluindo seus símbolos padrão utilizados em diagramas de circuitos. A compreensão desses símbolos é essencial para o design e análise de circuitos digitais. Observe como cada porta possui um símbolo distinto que representa sua função lógica específica.

Perguntas Frequentes

Por que as portas NAND e NOR são consideradas "universais"?

Como as portas lógicas estão relacionadas à álgebra booleana?

Qual é a diferença entre circuitos combinacionais e sequenciais?

Como as portas lógicas são implementadas fisicamente em circuitos integrados?

Quais são as limitações atuais da tecnologia baseada em portas lógicas?
