Die Zukunft der Energietechnik: Wasserstoffverträglichkeit als Schlüssel zur sicheren Integration

Materialien, Anwendungstechniken und Sicherheitsaspekte für die erfolgreiche Nutzung von Wasserstoff in bestehenden und neuen Infrastrukturen

Wesentliche Erkenntnisse zur Wasserstoffverträglichkeit

Materialauswahl ist entscheidend: Nicht alle Werkstoffe sind für den Kontakt mit Wasserstoff geeignet; Wasserstoffversprödung bei Metallen und Alterungseffekte bei Polymeren müssen berücksichtigt werden.
Beimischungspotenzial in bestehenden Infrastrukturen: Bis zu 20% Wasserstoff können in bestehenden Erdgasnetzen ohne größere Anpassungen eingespeist werden.
Lückenhafte Standardisierung: Besonders für nichtmetallische Werkstoffe fehlen derzeit noch einheitliche Prüfverfahren und Regelwerke zur Bewertung der Wasserstoffverträglichkeit.

Grundlagen der Wasserstoffverträglichkeit

Die Wasserstoffverträglichkeit beschreibt die Eignung von Materialien und Komponenten für den sicheren Einsatz in wasserstoffhaltigen Umgebungen. Im Kontext der Energiewende gewinnt dieses Thema zunehmend an Bedeutung, da Wasserstoff als vielseitiger Energieträger sowohl in reiner Form als auch in Gemischen mit Erdgas Anwendung findet. Die besonderen physikalischen und chemischen Eigenschaften von Wasserstoff stellen dabei besondere Anforderungen an die eingesetzten Materialien und Systeme.

Wasserstoff kann aufgrund seiner geringen Molekülgröße in viele Materialien eindringen und dort zu Veränderungen der mechanischen Eigenschaften führen. Bei metallischen Werkstoffen kann dies zur sogenannten Wasserstoffversprödung führen, während bei Polymeren Permeation und Alterungseffekte auftreten können. Die Kenntnis dieser Wechselwirkungen und die gezielte Auswahl kompatibler Materialien sind entscheidend für die sichere Implementierung von Wasserstofftechnologien.

Materialkompatibilität – Herausforderungen und Lösungsansätze

Die Auswahl geeigneter Materialien ist ein zentraler Aspekt bei der Entwicklung wasserstoffkompatibler Anwendungen. Abhängig vom Einsatzbereich und den spezifischen Bedingungen (Druck, Temperatur, Reinheitsgrad des Wasserstoffs) müssen verschiedene Faktoren berücksichtigt werden:

Metallische Werkstoffe

Bei metallischen Werkstoffen steht die Wasserstoffversprödung im Vordergrund. Dieser Effekt tritt auf, wenn atomarer Wasserstoff in das Metallgitter eindringt und dort zu einer Reduzierung der Duktilität und Zähigkeit führt. Dies kann bei Belastung zu vorzeitigem Versagen des Bauteils führen. Die Anfälligkeit für Wasserstoffversprödung variiert stark zwischen verschiedenen Metalllegierungen:

Austenitische Edelstähle zeigen eine hohe Resistenz gegen Wasserstoffversprödung und werden daher häufig in Wasserstoffanwendungen eingesetzt.
Aluminiumlegierungen weisen ebenfalls eine gute Wasserstoffverträglichkeit auf.
Ferritische und martensitische Stähle, besonders hochfeste Varianten, sind hingegen anfälliger für Wasserstoffversprödung und müssen sorgfältig auf ihre Eignung geprüft werden.

Polymere Werkstoffe

Bei Polymeren steht die Permeation von Wasserstoff im Vordergrund. Aufgrund seiner geringen Molekülgröße kann Wasserstoff durch viele Polymermaterialien diffundieren, was zu Blasenbildung, Rissbildung und letztendlich zum Versagen führen kann. Zudem können chemische Reaktionen zu Alterungseffekten führen:

Spezielle Fluorpolymere wie PTFE und modifizierte PEEK-Varianten zeigen eine gute Beständigkeit gegenüber Wasserstoff.
Bei Elastomeren wie NBR und EPDM ist die Wasserstoffverträglichkeit stark von der spezifischen Zusammensetzung abhängig.
Thermoplaste müssen besonders auf Langzeitstabilität unter Wasserstoffexposition getestet werden.

Anwendungsbereiche und Technologien

Die Wasserstoffverträglichkeit spielt in verschiedenen Anwendungsbereichen eine zentrale Rolle. Die Anforderungen variieren je nach Einsatzbereich, Betriebsbedingungen und Sicherheitsrelevanz:

Integration in bestehende Gasinfrastrukturen

Ein wichtiger Anwendungsbereich ist die Beimischung von Wasserstoff in bestehende Erdgasnetze. Pilotprojekte wie "H2-20" des DVGW und der Avacon Netz GmbH haben gezeigt, dass eine Beimischung von bis zu 20 Volumenprozent Wasserstoff in bestehende Gasnetze technisch möglich ist, ohne dass signifikante Anpassungen an der Infrastruktur vorgenommen werden müssen.

Bei der Beimischung müssen sowohl die Gasinfrastruktur (Pipelines, Verdichter, Armaturen) als auch die Endgeräte (Heizungen, Gasmotoren) auf ihre Wasserstoffverträglichkeit untersucht werden. Besonders ältere Komponenten können Einschränkungen hinsichtlich der maximal zulässigen Wasserstoffkonzentration aufweisen.

Industrielle Anwendungen

In der Industrie wird Wasserstoff bereits in verschiedenen Prozessen eingesetzt, beispielsweise bei der Ammoniaksynthese, in Raffinerien und zunehmend auch in der Stahlproduktion als Ersatz für Kohle. In diesen Anwendungen werden hohe Anforderungen an die Wasserstoffverträglichkeit der eingesetzten Materialien und Komponenten gestellt, da hier oft mit reinem Wasserstoff unter hohen Drücken gearbeitet wird.

Brennstoffzellentechnologie

In Brennstoffzellen wird Wasserstoff zur Stromerzeugung genutzt. Die Komponenten einer Brennstoffzelle, insbesondere Membranen, Katalysatoren und Dichtungen, müssen eine hohe Wasserstoffverträglichkeit aufweisen, um eine lange Lebensdauer und sicheren Betrieb zu gewährleisten.

Wasserstoffspeicherung und -transport

Für die Speicherung und den Transport von Wasserstoff werden spezielle Tanks, Pipelines und andere Behälter benötigt, die den besonderen Anforderungen an die Wasserstoffverträglichkeit gerecht werden. Je nach Druckniveau und Aggregatzustand (gasförmig, flüssig oder gebunden in chemischen Trägern) variieren die Anforderungen.

Das Radar-Diagramm zeigt eine vergleichende Bewertung verschiedener Materialien hinsichtlich ihrer Eignung für Wasserstoffanwendungen. Die Bewertung basiert auf verschiedenen Leistungsparametern wie Lebensdauer, Druckfestigkeit, Temperaturbeständigkeit, Korrosionsbeständigkeit, Permeationsbeständigkeit und Wirtschaftlichkeit. Es ist ersichtlich, dass austenitische Edelstähle in den meisten Kategorien sehr gut abschneiden, während bei Elastomeren insbesondere bei der Permeationsbeständigkeit Einschränkungen bestehen.

Prüfmethoden und Standards

Die Prüfung und Zertifizierung der Wasserstoffverträglichkeit von Materialien und Komponenten ist ein wichtiger Aspekt bei der Entwicklung und Implementierung von Wasserstofftechnologien. Derzeit gibt es jedoch insbesondere für nichtmetallische Werkstoffe noch Lücken in den Regelwerken und Prüfstandards.

Prüfverfahren für metallische Werkstoffe

Für metallische Werkstoffe existieren verschiedene Prüfverfahren zur Bewertung der Wasserstoffverträglichkeit:

Slow Strain Rate Test (SSRT): Ein Zugversuch mit sehr geringer Dehnrate, bei dem die Probe in wasserstoffhaltiger Umgebung belastet wird, um die Anfälligkeit für Wasserstoffversprödung zu bewerten.
Fracture Mechanics Tests: Prüfungen basierend auf bruchmechanischen Konzepten, bei denen das Risswachstum unter Wasserstoffeinfluss untersucht wird.
Permeationsmessungen: Bestimmung der Wasserstoffdiffusion durch das Material.

Prüfverfahren für polymere Werkstoffe

Für polymere Werkstoffe sind die Prüfverfahren weniger standardisiert. Relevante Tests umfassen:

Permeationsmessungen: Bestimmung der Durchlässigkeit für Wasserstoff.
Alterungstests: Langzeitexposition gegenüber Wasserstoff unter verschiedenen Bedingungen.
Mechanische Tests: Zugversuche, Druckversuche und andere mechanische Prüfungen nach Wasserstoffexposition.

Normen und Richtlinien

International existieren verschiedene Normen und Richtlinien zur Wasserstoffverträglichkeit, jedoch mit unterschiedlichem Fokus und Detaillierungsgrad. Relevante Regelwerke sind:

ASME B31.12 "Hydrogen Piping and Pipelines"
ISO 11114 "Gas cylinders - Compatibility of cylinder and valve materials with gas contents"
SAE J2579 "Standard for Fuel Systems in Fuel Cell and Other Hydrogen Vehicles"
DVGW-Regelwerke (Deutschland) für die Gasinfrastruktur

Diese Regelwerke werden kontinuierlich weiterentwickelt, um den neuesten Erkenntnissen zur Wasserstoffverträglichkeit Rechnung zu tragen.

Betrachtung verschiedener Komponenten im Wasserstoffsystem

Komponente	Typische Materialien	Besondere Anforderungen	Kritische Aspekte
Pipelines und Rohrleitungen	Austenitische Edelstähle, niedriglegierte Stähle mit Beschichtung	Druckfestigkeit, Dichtheit, lange Lebensdauer	Schweißnähte, Dichtungen, Alterungseffekte
Ventile und Armaturen	Edelstahl, spezielle Bronzelegierungen	Zuverlässige Abdichtung, Langzeitstabilität	Dichtungsmaterialien, Sitzwerkstoffe
Speichertanks	Hochfeste Stähle, Composite-Materialien	Hohe Druckfestigkeit, minimale Permeation	Materialermüdung durch Druckzyklen
Brennstoffzellen	Graphit, Edelmetalle, spezielle Polymermembranen	Chemische Beständigkeit, elektrische Leitfähigkeit	Membrandegradation, Katalysatoralterung
Kompressoren	Hochwertige Stahllegierungen, spezielle Dichtungen	Verschleißfestigkeit, Zuverlässigkeit	Dichtungssysteme, Schmierung

Die Tabelle gibt einen Überblick über verschiedene Komponenten in Wasserstoffsystemen, die typischerweise eingesetzten Materialien und die besonderen Anforderungen an die Wasserstoffverträglichkeit. Es wird deutlich, dass je nach Komponente unterschiedliche Aspekte im Vordergrund stehen und spezifische Lösungsansätze erforderlich sind.

Konzeptuelle Darstellung der Wasserstoffverträglichkeit

Die folgende Mindmap gibt einen Überblick über die verschiedenen Aspekte der Wasserstoffverträglichkeit und deren Zusammenhänge. Sie verdeutlicht die Komplexität des Themas und die Vielzahl der zu berücksichtigenden Faktoren.

mindmap root["Wasserstoffverträglichkeit"] ["Materialaspekte"] ["Metallische Werkstoffe"] ["Wasserstoffversprödung"] ["Korrosion"] ["Ermüdung"] ["Polymere Werkstoffe"] ["Permeation"] ["Chemische Degradation"] ["Mechanische Alterung"] ["Anwendungsbereiche"] ["Gasinfrastruktur"] ["Pipelines"] ["Speicher"] ["Endgeräte"] ["Industrielle Prozesse"] ["Chemische Industrie"] ["Stahlproduktion"] ["Raffinerien"] ["Mobilität"] ["Brennstoffzellen"] ["Wasserstoffmotoren"] ["Tankinfrastruktur"] ["Prüfverfahren"] ["Mechanische Tests"] ["Permeationsmessungen"] ["Alterungstests"] ["In-situ-Monitoring"] ["Regulatorischer Rahmen"] ["Normen und Standards"] ["Zertifizierung"] ["Sicherheitsrichtlinien"]

Praktische Beispiele und Forschungsprojekte

Zahlreiche Forschungs- und Pilotprojekte beschäftigen sich mit der Untersuchung und Verbesserung der Wasserstoffverträglichkeit verschiedener Materialien und Systeme:

Pilotprojekt H2-20

Das vom DVGW und der Avacon Netz GmbH durchgeführte Pilotprojekt "H2-20" untersuchte die Beimischung von bis zu 20 Volumenprozent Wasserstoff in einem abgetrennten Gasnetzabschnitt in Sachsen-Anhalt. Im Rahmen des Projekts wurden etwa 400 bis 500 Heizungen und andere Endgeräte getestet. Die Ergebnisse zeigten, dass eine Beimischung von bis zu 20% Wasserstoff in bestehenden Gasnetzen grundsätzlich möglich ist, ohne dass signifikante Anpassungen an der Infrastruktur vorgenommen werden müssen.

Materialforschung am Fraunhofer IWM

Das Fraunhofer-Institut für Werkstoffmechanik (IWM) führt umfangreiche Forschungen zur Wasserstoffverträglichkeit verschiedener Materialien durch. Hierbei werden sowohl grundlegende Mechanismen der Wechselwirkung zwischen Wasserstoff und Materialien untersucht als auch praxisnahe Prüfverfahren entwickelt und angewendet.

Bundesanstalt für Materialforschung und -prüfung (BAM)

Die BAM untersucht die Materialeigenschaften und die Kompatibilität von Werkstoffen für Wasserstofftechnologien. Ein Schwerpunkt liegt auf der Entwicklung zuverlässiger Prüfverfahren und der Bereitstellung von Daten zur Wasserstoffverträglichkeit verschiedener Materialien.

Visualisierung: Wasserstoffspeicher und -infrastruktur

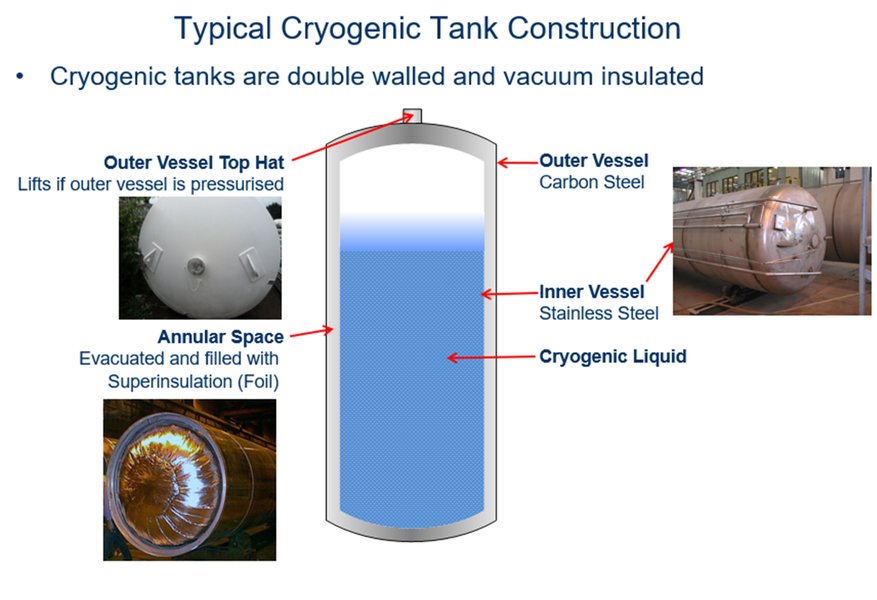

Die Abbildung zeigt den Aufbau eines kryogenen Tanks für die Speicherung von flüssigem Wasserstoff. Solche Tanks müssen besonders hohen Anforderungen an die Wasserstoffverträglichkeit genügen, da sie sowohl extremen Tieftemperaturen als auch dem Kontakt mit Wasserstoff standhalten müssen. Die mehrschichtige Konstruktion mit Isolierschichten und speziellen Materialien gewährleistet eine sichere und effiziente Speicherung.

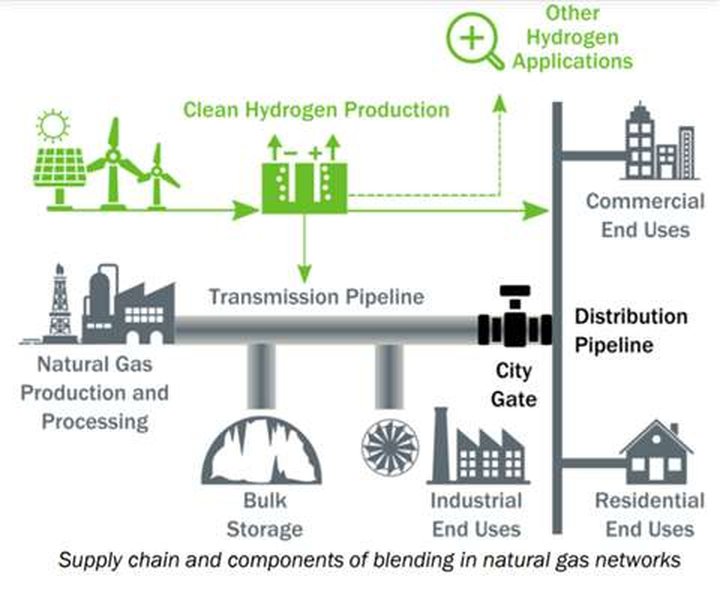

Diese Darstellung veranschaulicht eine Wasserstoffpipeline-Infrastruktur. Die Integration von Wasserstoff in bestehende Pipelinenetze oder der Bau spezieller Wasserstoffpipelines erfordert eine sorgfältige Materialauswahl und -prüfung, um Sicherheit und Langlebigkeit zu gewährleisten. Das U.S. Department of Energy führt derzeit Studien durch, um die Kompatibilität bestehender Pipelineinfrastrukturen mit Wasserstoff zu bewerten.

Relevante Videos zur Wasserstoffverträglichkeit

Das folgende Video bietet einen tiefen Einblick in die Herausforderungen und Lösungen bei der Auswahl von Ventilen für Wasserstoffanwendungen. Es wird detailliert auf die Materialkompatibilität, die Konstruktionsanforderungen und die Sicherheitsaspekte eingegangen, die bei der Auswahl und Installation von Ventilen in Wasserstoffsystemen zu beachten sind.
