検図システムの全貌：最新ツールと未来を動かすトレンド徹底解説

設計・製造・建設の品質と効率を飛躍させる検図テクノロジーの最前線へようこそ。

検図システムは、設計図面や各種データに潜む不備や誤りを効率的に発見し、修正するための重要なソリューションです。かつては人の目と経験に頼っていたこの作業は、技術の進化、特にAI（人工知能）の導入により、劇的な変革を遂げつつあります。本レポートでは、現代の検図システムを支える主要ツールと、業界の未来を形作る最新トレンドを包括的に掘り下げていきます。

ハイライト：検図システム革新の核心

AI技術の導入による検図作業の抜本的な効率化と精度向上。 単純な比較作業から解放され、設計者はより創造的な業務に集中できます。
BIMモデルとの連携深化が建設業界の品質管理と申請プロセスを革新。 2025年度からの建築BIMによる確認申請にも対応し、業界標準となりつつあります。
多様な専門ツールが登場し、各業界のニーズに応じた高度な検図ソリューションが利用可能に。 製造業から建設業まで、特化した機能で業務を支援します。

進化する検図システム：主要ツールとその特徴

検図作業を支援するツールは多岐にわたり、それぞれが特定の課題解決に特化しています。ここでは、注目すべき主要な検図システム関連ツールをカテゴリ別に紹介します。

図面チェックは品質保証の根幹をなす作業です。

AI搭載型検図サービス

検図AI「KENZ」

株式会社システムインテグレータが提供する「KENZ」は、AIを活用して検図業務を大幅に効率化するサービスです。2025年7月1日リリース予定で、オンプレミス環境での提供や個別要件への対応も可能です。部品表と組図の整合性チェックなど、多岐にわたる検図業務をAIがサポートし、設計リードタイムの短縮、品質向上、製造ロス削減に貢献します。設計者の単純なチェック作業からの解放を目指しています。

CAD連携型・2D図面比較ツール

Drawing Validator (3DxSUITE)

エリジオン社が提供するこのツールは、2つの2D図面間の差異を効率的に検出します。CADのAPIを利用して図面要素を高精度にマッピングし、設計変更箇所や意図しない変更を明確に表示。検図作業の効率化はもちろん、設計者の心理的負担軽減にも寄与します。

MIIDEL (ミーデル)

新旧図面や設計変更前後の図面を高速に比較し、変更点を視覚的にハイライト表示するシステムです。目視では見落としがちな微細な差異も確実に捉え、デザイン原稿や文書チェックの効率を大幅に向上させます。特に製造業での導入事例が多く、作業時間短縮に効果を発揮します。

エフコンプコマンド (Fcomp Command)

株式会社システムアイが提供する、CADソフトウェアの拡張ツール群です。複雑で見落としやすい検図作業に特化し、設計変更やデータ変換時に生じる差異を自動で高精度に検出します。特に部品番号の比較や表題欄のチェック機能などが評価されています。

CADシステムと連携した自動検図の例。

BIMモデル自動検図システム

SOLIBRI

Graphisoft社が提供するSOLIBRIは、BIM（Building Information Modeling）モデルの自動検図システムです。建築業界に特化し、設計ルールに基づいてモデル内の矛盾やエラーを自動的に検出。2025年度から始まる建築BIMによる確認申請プロセスにおいて、図面の整合性確認・修正ツールとしての重要性が高まっています。

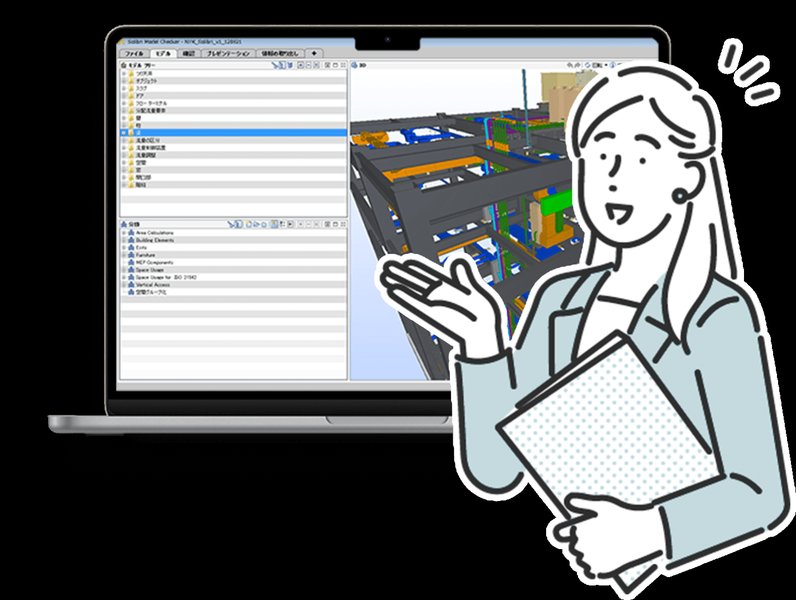

SOLIBRIによるBIMモデルの検図画面。

図面管理・類似図面検索システム

CADDi Drawer

キャディ株式会社が提供するAIを活用した図面管理および類似図面検索システムです。特許取得済みの画像解析アルゴリズムにより、過去の膨大な図面データから類似したものを迅速に発見。設計の再利用促進や、過去のノウハウ活用による品質向上、コスト削減に貢献します。

主要検図システムツール一覧表

以下に、代表的な検図システムツールとその特徴をまとめました。これらのツールは、各々の強みを活かして設計・製造プロセスの品質と効率向上に貢献しています。

ツール名	提供元	主な機能	特徴・用途
KENZ (検図AI)	株式会社システムインテグレータ	AIによる図面不備検出、部品表と組図の整合性チェック	AIを活用した検図時間の大幅短縮、設計品質向上、2025年7月リリース予定
Drawing Validator	エリジオン	2D図面比較、CAD API連携による高精度な差異検出	設計変更箇所の確実な特定、検図作業の効率化と心理的負担軽減
SOLIBRI	Graphisoft	BIMモデル自動検図、ルールベースの整合性チェック	建築業界向け、2025年度からのBIM確認申請対応、品質向上
MIIDEL	株式会社トライポッドワークス（開発元）など	新旧図面の高速比較、変更点の視覚的表示	製造業での設計変更確認、品質管理、文書チェックの効率化
CADDi Drawer	キャディ株式会社	AIによる類似図面検索、図面資産管理	製造業向け、設計の再利用促進、過去データの活用
エフコンプコマンド	株式会社システムアイ	CAD拡張機能、複雑な変更箇所の自動検出	設計変更・データ変換時の差異検出、部品番号比較
ViewSnap	株式会社システムアイ	CAD図面のビューイング、検知、図形計測	図面確認、簡単な計測作業支援

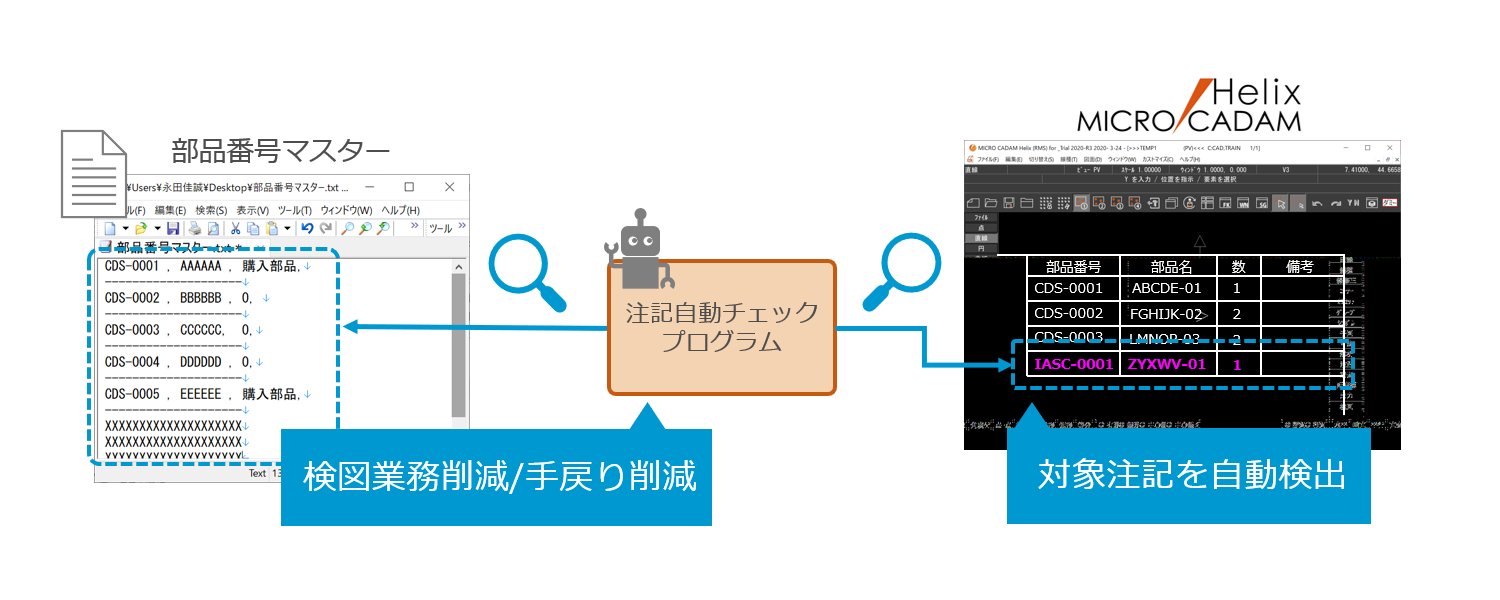

MICRO CADAM Helix	CAD SOLUTIONS Inc.	複数要素の検証・比較による検図自動化	部品番号マスターや注記情報の自動検証
NDB_PCB LightViewer	Sohwa & Sophia Technologies	基板設計データ検図ビューワ	設計進捗確認、詳細部分のチェック、訂正指示
CADLUS Viewer	P板.com	無料の設計検図ソフトウェア	基本的な図面確認、設計進捗確認
Board Viewer Advance	株式会社図研	基板設計データの高度な検図・検証	高品質なレビュー環境、ツール連携強化

検図システムの最新トレンド

検図システムの世界は、技術革新と共に絶えず進化しています。現在の主要なトレンドを把握することは、将来の設計・製造プロセスを見据える上で不可欠です。

1. AI導入による自動化と高度化

AI技術の進化は、検図システムに最も大きな影響を与えているトレンドです。従来人手に頼っていた図面の比較、エラー検出、整合性チェックといった作業が、AIによって高速かつ高精度に自動化されつつあります。AIは微細な設計変更や記載ミス、さらには過去の類似事例からの学習を通じて潜在的な問題を指摘することも可能になり、設計品質の飛躍的な向上とリードタイム短縮を実現します。これにより、設計者は単純作業から解放され、より創造的で本質的な業務に集中できるようになります。検図AI「KENZ」のような専門サービスの登場は、このトレンドを象徴しています。

2. BIM連携の本格化と建設DX

建設業界では、BIM（Building Information Modeling）の活用が急速に拡大しています。これに伴い、検図システムもBIMモデルと直接連携し、3Dモデルレベルでの整合性チェックや干渉チェックを自動で行う機能が重要視されています。特に、Graphisoftの「SOLIBRI」のようなBIMモデル自動検図システムは、設計の初期段階から施工段階に至るまで、一貫した品質管理を可能にします。2025年度から建築確認申請にBIMデータが用いられるようになることも、このトレンドを加速させる大きな要因です。

3. 図面管理とナレッジ活用

製造業を中心に、企業内に蓄積された膨大な量の図面データを単に保管するだけでなく、貴重な「ナレッジ」として活用しようという動きが活発化しています。AIを活用した類似図面検索機能（例：CADDi Drawer）は、過去の設計資産を効率的に再利用したり、類似部品の情報を参照したりすることを容易にします。これにより、設計の標準化、コスト削減、開発期間の短縮が期待できます。

4. クラウド化とスマートデバイス対応

検図システムや関連する図面データがクラウド上で管理・共有されるケースが増えています。これにより、場所やデバイスを選ばずにリアルタイムで情報にアクセスし、共同作業を行うことが可能になります。現場の作業員がタブレットなどのスマートデバイスを用いて図面を確認したり、修正指示を行ったりする光景も一般的になりつつあり、施工管理アプリや巡回点検アプリとの連携も進んでいます。

5. 製造業・建設業DXの一環としての進化

検図システムは、単独のツールとしてだけでなく、企業全体のデジタルトランスフォーメーション（DX）戦略の重要な構成要素として位置づけられるようになっています。設計から製造、さらには保守・管理に至るまでのプロセス全体をデジタルで繋ぎ、データを一元管理することで、業務効率の最大化と新たな価値創造を目指す動きです。電通総研のデジタル検図ソリューションなどは、こうした包括的なアプローチの例と言えるでしょう。

検図システムアプローチの比較：レーダーチャート分析

検図システムやそのアプローチは、技術の進化度合いや焦点によって特性が異なります。以下のレーダーチャートは、「従来型手動検図」「ルールベース検図」「AI搭載型検図」「BIM特化型検図」という4つのアプローチを、6つの主要な評価軸で比較したものです。各軸のスコアが高いほど、その側面で優れていることを示します。これにより、各アプローチの強みと特性を視覚的に理解することができます。

このチャートから、AI搭載型システムがAI活用度と自動化レベルで高いスコアを示す一方、BIM特化型はBIM連携度で突出していることがわかります。従来型の手動検図は導入容易性が高いものの、他の側面では限定的です。このように、目的や状況に応じて最適なアプローチを選択することが重要です。

検図システムの関連要素マインドマップ

検図システムは、単一の技術やツールではなく、多くの関連要素から構成されるエコシステムです。以下のマインドマップは、検図システムの中心概念から、主要技術、目的、代表的なツール、現在のトレンド、そして対象となる主要産業まで、その全体像を視覚的に整理したものです。このマップを通じて、検図システムがいかに多岐にわたる要素と結びついているかをご理解いただけるでしょう。

mindmap root["検図システム
エコシステム"] id1["主要技術"] id1_1["AI (人工知能)"] id1_2["CAD連携"] id1_3["BIM (ビルディング
インフォメーション
モデリング)"] id1_4["画像解析"] id1_5["ルールベース
エンジン"] id2["目的と効果"] id2_1["品質向上"] id2_2["業務効率化"] id2_3["コスト削減"] id2_4["ヒューマンエラー
防止"] id2_5["リードタイム短縮"] id2_6["設計者負担軽減"] id3["主要ツール例"] id3_1["KENZ"] id3_2["Drawing Validator"] id3_3["SOLIBRI"] id3_4["MIIDEL"] id3_5["CADDi Drawer"] id4["最新トレンド"] id4_1["AI導入加速"] id4_2["BIM連携深化"] id4_3["クラウド化・
SaaS化"] id4_4["DX推進への貢献"] id4_5["図面管理と
ナレッジ活用"] id5["対象産業"] id5_1["製造業"] id5_2["建設業・建築業"] id5_3["印刷業"] id5_4["エンジニアリング"]

このマインドマップが示すように、検図システムは技術、目的、ツール、トレンド、産業という複数の側面が相互に関連し合いながら発展しています。特にAIやBIMといった技術は、システム全体の進化を牽引する重要な要素となっています。

動画で見る：設計業務におけるAI活用の最前線

検図システムにおけるAIの活用は、設計業務全体に革新をもたらす可能性を秘めています。以下の動画「設計業務でAIを「使いたおす」、次世代設計のあるべき姿」は、AIが設計プロセスにどのように統合され、効率化や品質向上に貢献するかの具体的なイメージを提供してくれます。検図作業も設計プロセスの一部であり、この動画で語られるAI活用のコンセプトは、検図システムの未来を考える上で非常に示唆に富んでいます。

この動画では、AIが単なるツールとしてだけでなく、設計者のパートナーとして機能し、複雑な判断や創造的な作業を支援する未来像が描かれています。検図システムにおいても、AIが過去のデータから学習し、より高度な指摘や改善提案を行うようになることが期待されます。これにより、設計者はより本質的な課題解決に集中でき、製品や建築物の品質を一層高めることができるでしょう。

よくあるご質問 (FAQ)

検図システムとは何ですか？ ▼

検図システムとは、設計図面や関連データに誤りや不整合がないかを確認（検図）するための作業を支援するソフトウェアやサービスのことです。従来の手作業による目視チェックに比べ、時間短縮、精度向上、ヒューマンエラーの削減などを目的として導入されます。CADデータ比較、BIMモデル検証、AIによる自動チェックなど、様々な機能があります。

検図システムにおけるAIの重要性は何ですか？ ▼

AIは検図システムにおいて非常に重要な役割を担います。AIは、大量の図面データから学習し、人間では見落としがちな微細なエラーやパターンを検出できます。また、図面間の差異検出、整合性チェック、さらには過去の設計事例に基づく改善提案など、より高度な分析を自動で行うことが可能です。これにより、検図作業の大幅な効率化、品質向上、設計者の負担軽減が期待されています。

検図システムを利用するメリットは何ですか？ ▼

検図システムを利用する主なメリットは以下の通りです：
