К561ЛН2 против CD4049: Глубокий Анализ Различий Двух Популярных Микросхем

Разбираемся в нюансах функциональных аналогов: от схемотехники до практического применения.

Микросхемы К561ЛН2 и CD4049 часто встречаются в радиолюбительских и промышленных схемах. На первый взгляд, они кажутся взаимозаменяемыми, ведь обе содержат по шесть инвертирующих буферных элементов. Однако, несмотря на функциональное сходство, между ними существуют важные различия, которые могут повлиять на выбор компонента для конкретного применения. Давайте подробно рассмотрим их особенности.

Ключевые Моменты для Быстрого Понимания

Функциональное назначение: Обе микросхемы содержат шесть независимых логических элементов НЕ (инверторов) с буферными (усиленными) выходами, предназначенных для инвертирования логических сигналов и повышения нагрузочной способности.
Основное различие в схемотехнике: Ключевой особенностью К561ЛН2 является отсутствие защитных диодов на входах, подключенных анодами к шине питания. Это позволяет подавать на входы напряжение, превышающее напряжение питания (V_CC), что делает ее удобной для согласования уровней КМОП-ТТЛ. CD4049 обычно имеет стандартные защитные цепи.
Совместимость и применение: Обе микросхемы подходят для согласования логических уровней, но CD4049 часто выделяется своей универсальностью и способностью работать в более широком диапазоне напряжений питания как преобразователь уровней. К561ЛН2 особенно удобна при работе с ТТЛ-логикой при питании 5В.

Подробное Сравнение: К561ЛН2 и CD4049

Хотя К561ЛН2 и CD4049 являются функциональными аналогами, их происхождение, некоторые электрические параметры и специфические особенности схемотехники приводят к ряду отличий.

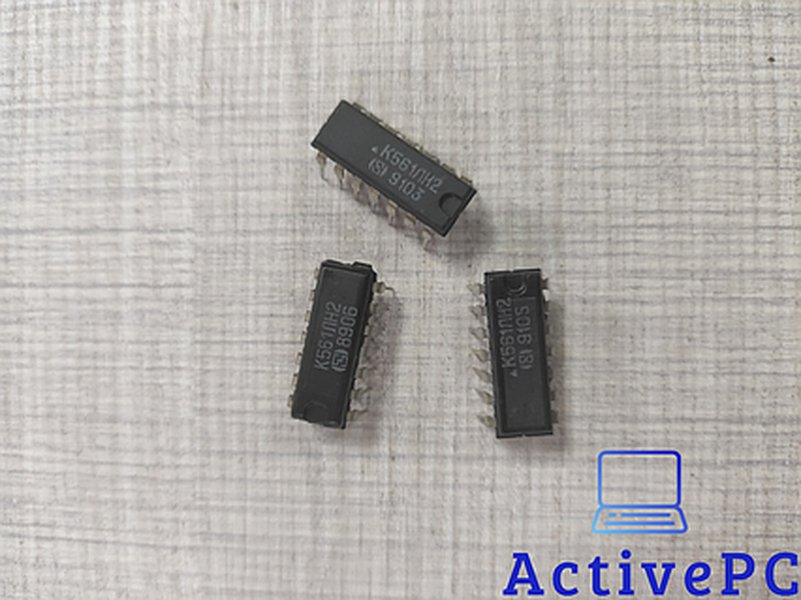

Внешний вид микросхем К561ЛН2 (слева) и CD4049 (справа) в корпусе DIP.

Происхождение и Стандарты

К561ЛН2

К561ЛН2 – это микросхема, разработанная и производившаяся в СССР, а затем в России и странах СНГ. Она относится к серии К561, которая является аналогом международной серии 4000 КМОП-логики. Эта микросхема широко использовалась в советской и российской электронной аппаратуре.

CD4049

CD4049 – это международно признанный стандарт КМОП-микросхемы, выпускаемый множеством производителей по всему миру (например, Texas Instruments, NXP, Renesas). Она входит в стандартную 4000-ю серию (часто обозначается как CD4049UB для небуферизованного варианта входов, но здесь речь идет о буферизованных инверторах). Благодаря массовому производству и широкой доступности, она является популярным выбором для разработчиков во всем мире.

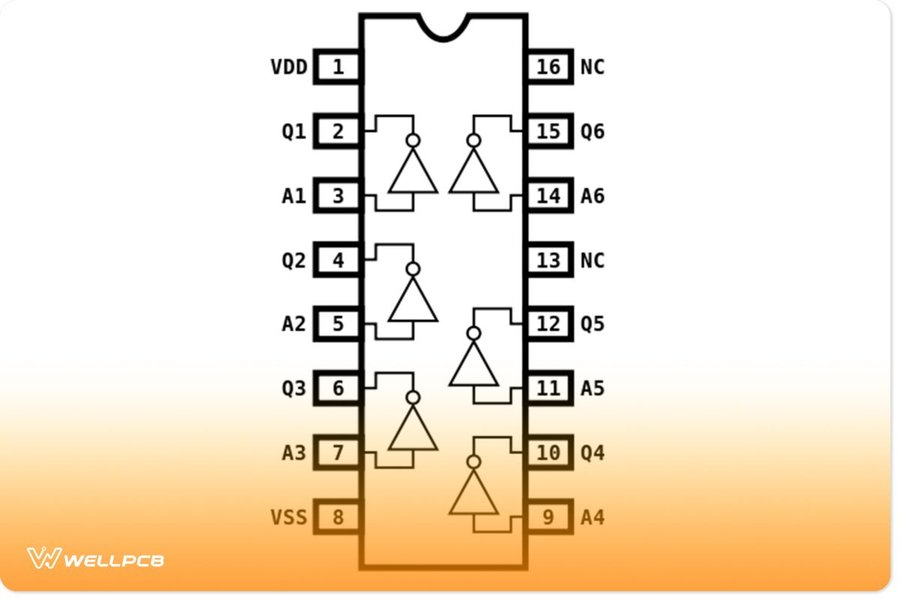

Функциональные Особенности и Схемотехника

Обе микросхемы содержат по шесть инверторов. Инвертор – это логический элемент, который на выходе формирует сигнал, противоположный входному (если на входе логическая "1", на выходе "0", и наоборот). Буферный выход означает, что элемент обладает повышенной нагрузочной способностью, то есть может отдавать или принимать больший ток, чем стандартный логический элемент, что позволяет ему управлять несколькими входами других микросхем или небольшими нагрузками напрямую.

Особенность Входов К561ЛН2

Как уже упоминалось, отличительной чертой К561ЛН2 (а также ее аналога ЭКФ561ЛН2) является отсутствие защитных диодов, подключенных анодами к шине питания +V_CC на ее входах. Это позволяет подавать на входы логические уровни, напряжение которых может превышать напряжение питания самой микросхемы. Это свойство особенно ценно при создании схем согласования уровней, например, когда выходной сигнал КМОП-микросхемы с более высоким напряжением питания должен быть подан на вход ТТЛ-микросхемы, или когда К561ЛН2, питающаяся от +5В, должна принимать сигналы от КМОП-логики, питающейся от +10В или +12В. В таком режиме она выступает как эффективный понижающий преобразователь уровней.

CD4049 как Преобразователь Уровней

CD4049 также широко используется для преобразования логических уровней. Ее спецификации часто подчеркивают способность работать с широким диапазоном напряжений питания (обычно от 3В до 18В) и обеспечивать согласование между различными логическими семействами, например, КМОП (CMOS) и ТТЛ (TTL) или ДТЛ (DTL). CD4049 может управлять несколькими ТТЛ-нагрузками при питании 5В.

Электрические Характеристики: Сравнительная Таблица

Ниже представлена таблица, обобщающая основные электрические характеристики и параметры К561ЛН2 и CD4049. Следует отметить, что точные значения могут незначительно варьироваться в зависимости от производителя и конкретной модификации микросхемы.

Параметр	К561ЛН2	CD4049
Количество инверторов	6	6
Тип логики	КМОП	КМОП (CMOS)
Напряжение питания (V_DD)	3 – 15 В (типично)	3 – 18 В (некоторые производители до 20В)
Время задержки распространения (t_pd) при V_DD=5В	~50 нс (типично, может варьироваться)	~50 - 100 нс (зависит от производителя и условий)
Потребляемая мощность (статическая)	~0.4 мкВт/вентиль (типично)	Очень низкая, сопоставима с К561ЛН2
Выходной ток (способность управлять ТТЛ)	Может управлять двумя стандартными ТТЛ-входами при питании 5В	Может управлять двумя DTL/TTL нагрузками, высокий выходной ток
Особенность входов	Допускается подача напряжения на вход выше V_DD (из-за отсутствия защитных диодов к шине питания)	Обычно стандартные входы с защитой; преобразование уровней является ключевой функцией
Типовой корпус	DIP14 (201.14-1)	DIP14, SOIC14 и другие SMD варианты
Температурный диапазон (рабочий)	-45°C до +85°C (типично)	-55°C до +125°C (для промышленных/военных версий), -40°C до +85°C (коммерческие)

Визуальное Сравнение Ключевых Аспектов

Для наглядного представления различий в некоторых эксплуатационных характеристиках К561ЛН2 и CD4049 можно использовать диаграмму. Она отражает относительные сильные стороны каждой микросхемы по нескольким критериям, основанным на обобщенных данных и типичных сценариях использования. Значения являются оценочными и служат для иллюстрации.

Эта диаграмма сравнивает К561ЛН2 и CD4049 по различным параметрам, таким как диапазон питающего напряжения, способность к преобразованию уровней, выходной ток, доступность и устойчивость к перенапряжению на входе. Оценка по 10-балльной шкале.

Области Применения и Взаимозаменяемость

Обе микросхемы находят широкое применение в различных цифровых и аналого-цифровых схемах:

Логические инверторы: Основная функция – инвертирование цифровых сигналов.
Буферные усилители: Усиление слабых сигналов или повышение нагрузочной способности выходов других микросхем.
Преобразователи логических уровней: Согласование сигналов между различными логическими семействами (например, КМОП ↔ ТТЛ) или схемами с разными напряжениями питания.
Формирователи импульсов: В составе генераторов прямоугольных импульсов, мультивибраторов, триггеров Шмитта (при добавлении внешней обратной связи).
Драйверы светодиодов: Могут напрямую управлять светодиодами (с токоограничивающими резисторами).
Простые логические схемы: Построение более сложных логических функций на основе элементов НЕ.

Благодаря идентичной цоколевке (расположению выводов) в корпусе DIP14 и схожей основной функции, К561ЛН2 и CD4049 во многих случаях являются взаимозаменяемыми. Однако при замене необходимо учитывать:

Особенности входов К561ЛН2: Если в схеме используется свойство К561ЛН2 работать с входными напряжениями выше V_DD, то замена ее на CD4049 (у которой могут быть защитные диоды, подключенные к V_DD) может привести к некорректной работе или даже выходу из строя CD4049.
Диапазон питающих напряжений: CD4049 обычно поддерживает более широкий диапазон питающих напряжений (до 18В, иногда 20В), что может быть важно в некоторых приложениях. К561ЛН2 обычно ограничена 15В.
Температурный диапазон: Для устройств, работающих в экстремальных температурных условиях, следует выбирать микросхему с соответствующим рабочим диапазоном (CD4049 часто имеет более широкие допуски).

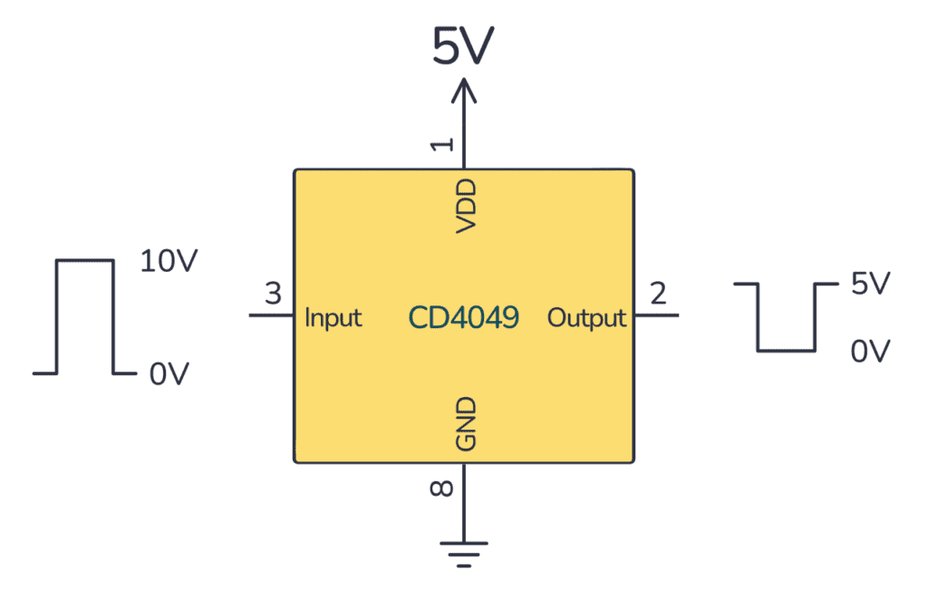

Пример схемы преобразователя уровней на CD4049

Пример использования CD4049 в качестве преобразователя логических уровней. Аналогичную функцию может выполнять и К561ЛН2.

Структурная Схема и Взаимосвязи

Для лучшего понимания места этих микросхем в мире цифровой логики и их ключевых атрибутов, рассмотрим следующую ментальную карту:

mindmap root["Микросхемы-инверторы
К561ЛН2 vs CD4049"] K561LN2["К561ЛН2"] OriginK["Советская/Российская"] FeaturesK["Особенности К561ЛН2"] F1K["6 инверторов с буферным выходом"] F2K["Отсутствие защитных диодов на входе (к Vcc)
-> Допустимо Vвх > Vcc"] F3K["Питание 3-15В"] F4K["Согласование КМОП-ТТЛ (особенно при 5В)"] CD4049["CD4049"] OriginC["Международный стандарт (серия 4000)"] FeaturesC["Особенности CD4049"] F1C["6 инверторов с буферным выходом"] F2C["Широко используется как преобразователь уровней"] F3C["Питание 3-18В (иногда до 20В)"] F4C["Высокий выходной ток, управление DTL/TTL"] Common["Общие Характеристики"] C1["Функциональные аналоги"] C2["КМОП-технология"] C3["Низкое энергопотребление"] C4["DIP14 корпус (и другие для CD4049)"] C5["Пин-совместимость"] Applications["Области Применения"] A1["Логическая инверсия"] A2["Буферизация сигналов"] A3["Преобразование логических уровней"] A4["Генераторы импульсов"] A5["Драйверы нагрузки (светодиоды и т.п.)"]

Ментальная карта, иллюстрирующая основные характеристики, различия и области применения микросхем К561ЛН2 и CD4049.

Часто Задаваемые Вопросы (FAQ)

Являются ли К561ЛН2 и CD4049 полными аналогами?

Функционально (как шесть буферных инверторов) они очень схожи и часто взаимозаменяемы. Однако существуют различия в электрических параметрах (например, максимальное напряжение питания) и, что наиболее важно, в конструкции входных цепей К561ЛН2 (отсутствие защитных диодов к шине питания), что позволяет ей работать с входными напряжениями выше напряжения питания. Поэтому их нельзя считать абсолютно полными аналогами во всех без исключения применениях.

Какая микросхема лучше для согласования уровней КМОП и ТТЛ?

Обе микросхемы хорошо подходят для этой задачи. CD4049 часто позиционируется как специализированный преобразователь уровней и имеет хорошие характеристики для этого. К561ЛН2 особенно удобна для согласования выхода КМОП-микросхемы (например, с питанием 10-15В) со входом ТТЛ-микросхемы (которая требует сигналов не выше 5В), если К561ЛН2 питается от 5В, благодаря ее способности выдерживать на входе напряжение выше собственного напряжения питания.

Можно ли использовать К561ЛН2 вместо CD4049 и наоборот?

Да, во многих случаях замена возможна благодаря идентичной цоколевке и основной функции. Однако, если схема полагается на специфическую особенность К561ЛН2 (допустимость V_вх > V_пит), то замена на CD4049 может быть некорректной. Также стоит учитывать различия в максимальном напряжении питания и температурных диапазонах. Всегда рекомендуется сверяться с документацией (datasheet) на конкретные микросхемы.

В чем основное преимущество К561ЛН2 перед CD4049 в некоторых схемах?

Основное преимущество К561ЛН2, которое выделяется в ряде источников, — это ее способность принимать на вход сигналы с напряжением, превышающим ее собственное напряжение питания, без повреждения. Это обусловлено отсутствием внутренних защитных диодов, подключенных от входа к шине питания +V_CC. Это делает ее очень удобной для понижающих преобразователей уровня.
