ラプラス変換：複雑な微分方程式を解き明かす魔法の杖？

時間の世界から周波数の世界へ。微分方程式を代数方程式に変える強力な数学ツールを徹底解説。

ハイライト

微分方程式の簡略化: ラプラス変換は、微分や積分を含む複雑な方程式を、簡単な代数的操作で解ける形に変換します。
時間領域からs領域へ: 時間 \(t\) の関数を、複素数 \(s\) の関数（周波数領域またはs領域）に変換し、問題の見通しを良くします。
広範な応用: 電気回路、制御工学、信号処理、物理学など、多くの理工学分野でシステムの解析や設計に不可欠な手法です。

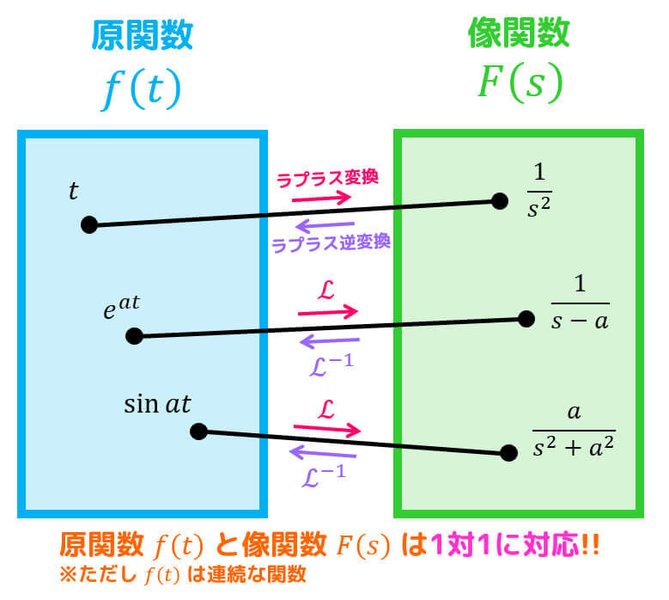

ラプラス変換の概念を示す図 (出典: momoyama-usagi.com)

この図は、ラプラス変換が時間領域（左）からs領域（右）へ関数を変換する様子を模式的に示しています。この変換により、微分方程式の解析が容易になります。

ラプラス変換とは何か？

定義：積分による変換

ラプラス変換（Laplace Transform）は、ある関数 \( f(t) \)（通常は時間 \(t \geq 0\) で定義される）を、別の複素数変数 \(s\) の関数 \(F(s)\) に変換する積分変換の一種です。数学的には以下のように定義されます。

\[ F(s) = \mathcal{L}\{f(t)\} = \int_0^\infty e^{-st} f(t) dt \]

ここで、\(t\) は時間変数、\(s\) は複素数（\( s = \sigma + j\omega \) の形で表されることが多い。ここで \(\sigma\) は実部、\(\omega\) は虚部（角周波数））、\(e\) はネイピア数です。この積分が存在するためには、\(f(t)\) が特定の条件を満たし、\(s\) の実部がある値より大きい必要があります（収束条件）。

時間領域から周波数領域（s領域）へ

ラプラス変換の核心は、問題を扱う「領域」を変えることにあります。私たちは通常、物事の時間的な変化（時間領域）で考えますが、ラプラス変換はこれを「周波数」や「複素周波数」に関連するs領域に移します。これにより、元の領域では複雑だった関係性が、新しい領域ではよりシンプルな形で表現されることがよくあります。

複素変数 \(s\) の役割

変数 \(s = \sigma + j\omega\) は複素周波数と呼ばれます。実部 \(\sigma\) は指数関数的な減衰または増大の度合いを表し、虚部 \(j\omega\) は振動（周波数 \(\omega\)）を表します。\(e^{-st}\) という項は、元の関数 \(f(t)\) に減衰振動の「重み」を掛けて積分することを意味し、これにより関数の特性が \(s\) の関数として抽出されます。

なぜラプラス変換を使うのか？（主な利点）

ラプラス変換が多くの分野で重宝される理由は、その強力な利点にあります。

微分方程式の劇的な簡略化

ラプラス変換の最大の利点の一つは、微分方程式を代数方程式に変換できることです。時間領域での微分操作は、s領域では \(s\) を掛ける操作に（初期値を考慮して）対応します。同様に、積分操作は \(s\) で割る操作に対応します。

例えば、\(f(t)\) の一階微分 \(f'(t)\) のラプラス変換は次のようになります（\(f(0)\) は \(t=0\) での初期値）。

\[ \mathcal{L}\{f'(t)\} = sF(s) - f(0) \]

二階微分では次のようになります。

\[ \mathcal{L}\{f''(t)\} = s^2F(s) - sf(0) - f'(0) \]

これにより、微分方程式は \(F(s)\) に関する代数方程式となり、これを解いてから逆ラプラス変換で元の時間領域の解 \(f(t)\) を求めることができます。

初期条件の自然な組み込み

上記の微分の公式からもわかるように、ラプラス変換は微分方程式を解く際に初期条件（\(f(0)\), \(f'(0)\) など）を計算プロセスの中に自然に取り込むことができます。これは、特に物理現象の過渡応答（スイッチを入れた直後の回路の挙動など）を解析する際に非常に便利です。

工学におけるシステム解析

制御工学や電気回路、信号処理の分野では、システムの特性を表す「伝達関数」 \(H(s)\) を定義するためによく使われます。伝達関数は、システムの出力信号のラプラス変換 \(Y(s)\) と入力信号のラプラス変換 \(X(s)\) の比として定義されます（初期値ゼロの場合）。

\[ H(s) = \frac{Y(s)}{X(s)} \]

伝達関数 \(H(s)\) を使うことで、システムの安定性（例：\(s\) の極の位置を見る）、周波数応答、インパルス応答などを容易に解析できます。

計算の効率化と変換表の活用

多くの基本的な関数（定数、べき関数、指数関数、三角関数など）に対するラプラス変換の結果は、公式としてまとめられた「ラプラス変換表」として利用可能です。実際の計算では、定義の積分を毎回行うのではなく、これらの表とラプラス変換の性質（線形性、移動法則など）を組み合わせて使うことで、効率的に変換・逆変換を行うことができます。

ラプラス変換はどのように機能するのか？（プロセス）

ラプラス変換を用いて微分方程式を解く基本的な手順は以下の通りです。

ステップ 1: 変換（時間領域 → s領域）

解きたい微分方程式の各項（未知関数とその導関数、入力関数など）にラプラス変換を適用します。この際、ラプラス変換の線形性や微分の法則などを利用し、初期条件も代入します。これにより、元の微分方程式は、未知関数のラプラス変換 \(F(s)\)（または \(Y(s)\) など）に関する代数方程式に変わります。

ステップ 2: 代数的操作（s領域での求解）

得られた代数方程式を解き、未知関数のラプラス変換 \(F(s)\) を求めます。つまり、\(F(s) = \dots\) の形に変形します。この段階では、通常の代数計算（移項、整理など）を行います。

ステップ 3: 逆変換（s領域 → 時間領域）

求めた \(F(s)\) を逆ラプラス変換 \(\mathcal{L}^{-1}\) することで、元の時間領域における解 \(f(t)\) を得ます。

\[ f(t) = \mathcal{L}^{-1}\{F(s)\} \]

逆ラプラス変換を実行する際には、まず \(F(s)\) を「部分分数分解」という手法を用いて、ラプラス変換表に載っているような基本的な関数の変換形の和に変形することが一般的です。その後、変換表を参照して各項を逆変換し、それらを足し合わせることで最終的な解 \(f(t)\) を求めます。

例題：ラプラス変換による微分方程式の解法

簡単な例として、次の初期値問題を持つ二階線形微分方程式を解いてみましょう。

\[ y''(t) + 3y'(t) + 2y(t) = e^{-t}, \quad y(0) = 0, \quad y'(0) = 1 \]

ステップ1: ラプラス変換の適用

方程式の両辺にラプラス変換 \(\mathcal{L}\) を適用します。\(Y(s) = \mathcal{L}\{y(t)\}\) とすると、

\( \mathcal{L}\{y''(t)\} = s^2 Y(s) - s y(0) - y'(0) = s^2 Y(s) - s(0) - 1 = s^2 Y(s) - 1 \)
\( \mathcal{L}\{y'(t)\} = s Y(s) - y(0) = s Y(s) - 0 = s Y(s) \)
\( \mathcal{L}\{y(t)\} = Y(s) \)
\( \mathcal{L}\{e^{-t}\} = \frac{1}{s - (-1)} = \frac{1}{s + 1} \)

これらを元の方程式に代入すると、\(Y(s)\) に関する代数方程式が得られます。

\[ (s^2 Y(s) - 1) + 3(s Y(s)) + 2(Y(s)) = \frac{1}{s + 1} \]

ステップ2: 代数方程式の求解

\(Y(s)\) について整理します。

\[ (s^2 + 3s + 2) Y(s) - 1 = \frac{1}{s + 1} \] \[ (s+1)(s+2) Y(s) = 1 + \frac{1}{s + 1} = \frac{s+1+1}{s+1} = \frac{s+2}{s+1} \] \[ Y(s) = \frac{s+2}{(s+1)^2 (s+2)} = \frac{1}{(s+1)^2} \]

（注：Answer C の例題では計算途中で \(Y(s) = \frac{s+2}{(s+1)(s^2+3s+2)}\) となっていましたが、\(s^2+3s+2 = (s+1)(s+2)\) なので、正しくは \(Y(s) = \frac{s+2}{(s+1)^2(s+2)}\) となり、約分すると \(Y(s) = \frac{1}{(s+1)^2}\) となります。ここでは修正した結果で進めます。）

ステップ3: 逆ラプラス変換

最後に、得られた \(Y(s) = \frac{1}{(s+1)^2}\) を逆ラプラス変換して \(y(t)\) を求めます。ラプラス変換表から、\(\mathcal{L}\{t e^{at}\} = \frac{1}{(s-a)^2}\) という公式があります。ここで \(a = -1\) とすると、

\[ \mathcal{L}\{t e^{-t}\} = \frac{1}{(s - (-1))^2} = \frac{1}{(s+1)^2} \]

したがって、逆ラプラス変換は

\[ y(t) = \mathcal{L}^{-1}\left\{\frac{1}{(s+1)^2}\right\} = t e^{-t} \]

これが元の微分方程式の解となります（\(t \geq 0\)）。このように、ラプラス変換を用いることで、微分方程式を系統的に解くことができます。

ラプラス変換の重要な性質

ラプラス変換の計算や応用を容易にするいくつかの基本的な性質があります。

線形性

定数 \(a, b\) と関数 \(f(t), g(t)\) に対して、

\[ \mathcal{L}\{a f(t) + b g(t)\} = a \mathcal{L}\{f(t)\} + b \mathcal{L}\{g(t)\} = a F(s) + b G(s) \]

微分法則

既に述べたように、

\[ \mathcal{L}\{f'(t)\} = sF(s) - f(0) \] \[ \mathcal{L}\{f''(t)\} = s^2F(s) - sf(0) - f'(0) \] \[ \mathcal{L}\{f^{(n)}(t)\} = s^nF(s) - s^{n-1}f(0) - \dots - f^{(n-1)}(0) \]

積分法則

\[ \mathcal{L}\left\{\int_0^t f(\tau) d\tau\right\} = \frac{F(s)}{s} \]

時間移動（第1移動法則）

\(u(t)\) を単位ステップ関数（\(t<0\) で 0, \(t \geq 0\) で 1）とすると、\(a > 0\) に対して、

\[ \mathcal{L}\{f(t-a) u(t-a)\} = e^{-as} F(s) \]

これは、時間軸上での信号の遅延を表します。

周波数移動（第2移動法則）

\[ \mathcal{L}\{e^{at} f(t)\} = F(s-a) \]

これは、s領域での平行移動に対応します。

相似法則（スケーリング）

\(a > 0\) に対して、

\[ \mathcal{L}\{f(at)\} = \frac{1}{a} F\left(\frac{s}{a}\right) \]

基本的な関数のラプラス変換ペア

以下は、よく使われる基本的な関数とそのラプラス変換のペアを示す表です。これらのペアはラプラス変換表としてまとめられており、変換や逆変換の際に頻繁に参照されます。

時間領域の関数 \(f(t)\)	s領域の関数 \(F(s) = \mathcal{L}\{f(t)\}\)	条件
\(\delta(t)\) (ディラックのデルタ関数)	\(1\)
\(1\) or \(u(t)\) (単位ステップ関数)	\(\frac{1}{s}\)	\(\text{Re}(s) > 0\)
\(t\)	\(\frac{1}{s^2}\)	\(\text{Re}(s) > 0\)
\(t^n\)	\(\frac{n!}{s^{n+1}}\)	\(n\) は非負整数, \(\text{Re}(s) > 0\)
\(e^{at}\)	\(\frac{1}{s-a}\)	\(\text{Re}(s) > \text{Re}(a)\)
\(\sin(\omega t)\)	\(\frac{\omega}{s^2 + \omega^2}\)	\(\text{Re}(s) > 0\)
\(\cos(\omega t)\)	\(\frac{s}{s^2 + \omega^2}\)	\(\text{Re}(s) > 0\)
\(e^{at} \sin(\omega t)\)	\(\frac{\omega}{(s-a)^2 + \omega^2}\)	\(\text{Re}(s) > \text{Re}(a)\)
\(e^{at} \cos(\omega t)\)	\(\frac{s-a}{(s-a)^2 + \omega^2}\)	\(\text{Re}(s) > \text{Re}(a)\)
\(t^n e^{at}\)	\(\frac{n!}{(s-a)^{n+1}}\)	\(n\) は非負整数, \(\text{Re}(s) > \text{Re}(a)\)

この表は基本的なペアの一部であり、より包括的な変換表も存在します。

様々な分野でのラプラス変換の活用度

ラプラス変換は、理論的な数学だけでなく、多くの実践的な理工学分野で応用されています。以下のレーダーチャートは、いくつかの主要な分野におけるラプラス変換の相対的な重要性や活用度を（主観的な評価に基づいて）示しています。

このチャートが示すように、ラプラス変換は特に制御工学や電気回路の解析において中心的な役割を果たしています。システムの動特性を記述する伝達関数を扱う上で不可欠であり、安定性解析や応答計算を可能にします。信号処理や機械振動、微分方程式の理論的な研究においても広く利用されています。

ラプラス変換の概念マップ

ラプラス変換に関連する主要な概念とその関係性を視覚的に理解するために、以下のマインドマップを作成しました。

mindmap root["ラプラス変換 (Laplace Transform)"] id1["定義
F(s) = ∫[0, ∞] f(t)e^{-st} dt"] id2["目的"] id2a["微分方程式の簡略化"] id2b["時間領域 → s領域"] id2c["システム解析"] id3["プロセス"] id3a["1. 変換 (ODE → 代数方程式)"] id3b["2. s領域で解く (F(s) を求める)"] id3c["3. 逆変換 (F(s) → f(t))"] id3c1["部分分数分解"] id3c2["変換表"] id4["主な利点"] id4a["微分 → s倍"] id4b["積分 → 1/s倍"] id4c["初期条件の組み込み"] id4d["伝達関数 H(s)"] id5["重要な性質"] id5a["線形性"] id5b["微分法則"] id5c["積分法則"] id5d["移動法則 (時間/周波数)"] id5e["相似法則"] id6["応用分野"] id6a["制御工学"] id6b["電気回路"] id6c["信号処理"] id6d["機械工学"] id6e["物理学"] id7["関連概念"] id7a["逆ラプラス変換"] id7b["フーリエ変換"] id7c["伝達関数"] id7d["インパルス応答"]

このマインドマップは、ラプラス変換の中心的なアイデア、すなわち定義、目的、プロセス、利点、性質、応用分野、そして関連する概念を整理しています。各ブランチが、この強力な数学ツールを理解するための重要な側面を表しています。

フーリエ変換との関係

ラプラス変換は、しばしばフーリエ変換と比較されます。フーリエ変換も関数を周波数領域に変換する手法ですが、主に定常状態の信号や周期信号の周波数成分を分析するのに適しています。

ラプラス変換は、フーリエ変換の一般化と見なすことができます。ラプラス変換の複素変数 \(s = \sigma + j\omega\) において、実部 \(\sigma = 0\) とすると、\(s = j\omega\) となり、これはフーリエ変換の変数に対応します（厳密には片側ラプラス変換とフーリエ変換の関係）。

ラプラス変換の利点は、\(e^{-st}\) の減衰項 \(\sigma\) のおかげで、フーリエ変換では収束しないような発散する関数（例：\(e^{at}\) で \(a>0\)）に対しても変換が定義できる場合があることです。これにより、システムの過渡応答や不安定なシステムの解析にも適用可能となります。

さらに深く理解するために：解説動画

ラプラス変換の概念やその必要性について、より直感的な理解を深めるために、以下の動画が参考になります。この動画では、ラプラス変換がどのような考え方に基づいており、なぜ工学分野などで役立つのかについて解説されています。

動画：ラプラス変換の気持ち (提供: YouTube)

この動画（「ラプラス変換の気持ち」）は、数式の詳細に入る前に、ラプラス変換の背後にあるアイデアや動機を理解するのに役立ちます。特に、なぜ微分方程式を解くためにこのような変換が有効なのか、その「気持ち」や感覚を掴むことを目指しています。

よくある質問 (FAQ)

ラプラス変換の変数 's' は具体的に何を表しますか？

\(s\) は複素数（\(s = \sigma + j\omega\)）であり、「複素周波数」と呼ばれます。実部 \(\sigma\) は信号の指数関数的な減衰率（\(\sigma > 0\) の場合）または増大率（\(\sigma < 0\) の場合）を表し、虚部 \(\omega\) は信号の角周波数（振動数）を表します。\(s\) 領域で解析することにより、信号の時間的な変化（過渡応答）と周波数特性を同時に扱うことができます。

ラプラス変換とフーリエ変換の主な違いは何ですか？

主な違いは扱う変数と適用範囲です。フーリエ変換は純粋な周波数 \( \omega \) を扱い、主に定常状態や周期信号の周波数分析に使われます。一方、ラプラス変換は複素周波数 \(s = \sigma + j\omega\) を扱い、減衰や発散を含むより広範な関数（特に \(t \ge 0\) で定義される関数）に適用可能です。ラプラス変換は過渡現象やシステムの安定性解析に適しており、フーリエ変換の一般化と考えることができます。

ラプラス変換の計算は難しいですか？

定義通りの積分計算は複雑になることもありますが、実際の応用では「ラプラス変換表」と「変換の性質（線形性、微分法則など）」を用いることがほとんどです。これにより、多くの場合は代数的な操作で変換・逆変換を実行できます。特に逆変換の際には「部分分数分解」というテクニックがよく使われ、これに慣れれば機械的に計算を進めることができます。したがって、基本的なルールと表の使い方を覚えれば、計算自体はそれほど難しくありません。

どのような場面でラプラス変換が最もよく使われますか？

ラプラス変換は、特に線形の常微分方程式（特に初期値問題）を解く際に非常に強力です。そのため、以下のような分野で頻繁に利用されます。
