Giới Thiệu Về Mạch Đếm Số Dùng LED 7 Đoạn

Khám phá nguyên lý, cấu tạo và ứng dụng của mạch đếm số

Những Điểm Nổi Bật

Nguyên lý hoạt động: Sử dụng IC đếm và giải mã để chuyển tín hiệu BCD thành hiển thị số.
Cấu tạo cơ bản: Gồm LED 7 đoạn, IC đếm (ví dụ: 74LS90, 7490) và IC giải mã (7447, 7446, v.v.).
Ứng dụng đa dạng: Từ thiết bị hiển thị đếm trong đồng hồ, máy tính tiền cho đến các thiết bị điều khiển tự động.

Tổng Quan Về Mạch Đếm Số Dùng LED 7 Đoạn

Mạch đếm số dùng LED 7 đoạn là một hệ thống điện tử phổ biến được thiết kế nhằm hiển thị các con số từ 0 đến 9 thông qua việc sáng các mức LED theo một cấu trúc đặc trưng theo hình số “8”. Mạch này thường được sử dụng trong các thiết bị đo đếm, hiển thị đồng hồ điện tử, máy tính tiền, và nhiều ứng dụng điều khiển khác. Qua đó, người dùng có thể dễ dàng quan sát và ghi nhận được giá trị số được hiển thị mà không cần sử dụng các màn hình phức tạp khác.

1. Cấu Tạo Cơ Bản Của Mạch

Cấu tạo của mạch đếm số LED 7 đoạn bao gồm các thành phần chính sau:

LED 7 Đoạn

LED 7 đoạn là bộ hiển thị được cấu tạo từ bảy đèn LED nhỏ, sắp xếp thành dạng số 8, giúp hiển thị các ký tự số 0 đến 9. Các đoạn LED thường được đánh dấu từ 'a' đến 'g' và thường đi kèm với một đèn LED thứ tám (DP) để hiển thị dấu thập phân. Hai loại LED 7 đoạn phổ biến là LED anode chung và LED cathode chung. Cách nối khác nhau của các cực sẽ quyết định cách điều khiển từng đoạn LED – với LED anode chung, các đoạn sẽ sáng khi áp dụng mức logic thấp tại chân cathode; ngược lại, với LED cathode chung, các đoạn sẽ sáng khi cấp mức logic cao tại chân anode.

IC Đếm

Các IC đếm là linh kiện trung tâm trong mạch. Chúng có nhiệm vụ nhận tín hiệu xung từ bộ tạo dao động như NE555 hay từ các tuyến điều khiển và chuyển đổi tín hiệu này thành dạng số (thường là dạng BCD – Binary Coded Decimal). Những IC này, như 74LS90, CD4033, hoặc 7490, có khả năng đếm từ 0 đến 9 hoặc theo chuỗi số cứ sau mỗi xung clock được cung cấp, từ đó giúp hiển thị số trên LED 7 đoạn theo thứ tự.

IC Giải Mã

Để phù hợp với cấu trúc của LED 7 đoạn, tín hiệu BCD do IC đếm phát ra cần được chuyển đổi thông qua một bộ giải mã (decoder). Các IC giải mã phổ biến như 7447 (hoặc 74LS47, 7446, 74LS48) nhận dạng và chuyển đổi tín hiệu đầu vào thành các tín hiệu điều khiển bật/tắt từng đoạn LED tương ứng. Qua đó, chúng giúp biểu diễn con số mong muốn một cách trực quan và dễ dàng.

Các Thành Phần Bổ Sung

Những thành phần bổ sung khác bao gồm điện trở giới hạn dòng để bảo vệ LED khỏi dòng điện quá lớn, mạch dao động (ví dụ như mạch NE555) để tạo xung clock, và nguồn điện để cấp năng lượng cho toàn bộ mạch. Trong một số ứng dụng, các vi điều khiển như Arduino hoặc PIC cũng được dùng để điều khiển mạch đếm số, giúp linh hoạt trong việc thiết lập các chương trình đếm số phức tạp.

Nguyên Lý Hoạt Động Chi Tiết

Nguyên lý hoạt động của mạch đếm số dùng LED 7 đoạn dựa trên quá trình chuyển đổi các tín hiệu điện tử thông qua các IC đếm và giải mã. Dưới đây là quá trình chi tiết:

Bước 1: Cấp Nguồn và Tạo Xung Clock

Đầu tiên, mạch được cấp nguồn điện từ một nguồn ổn định (thường là nguồn DC có điện áp phù hợp với LED và các IC). Một bộ mạch dao động, điển hình là mạch NE555, sẽ tạo ra xung clock định kỳ. Xung clock này sẽ là tín hiệu kích hoạt cho IC đếm, giúp chúng tăng giá trị đếm một cách liên tục.

Bước 2: Quá Trình Đếm

Khi mạch nhận được xung clock, IC đếm (như 74LS90 hoặc 7490) sẽ tăng giá trị đếm từ 0 đến 9 theo kiểu tuần tự. Khi giá trị đạt tới giới hạn đã định, mạch thường sẽ tự động chuyển sang giá trị bắt đầu lại hoặc chuyển mốc đếm, phụ thuộc vào thiết kế cụ thể. Tín hiệu được phát ra ở dạng BCD, là dạng mã hóa nhị phân dành cho số thập phân.

Bước 3: Giải Mã và Điều Khiển LED 7 Đoạn

Sau khi IC đếm xác định giá trị số cần hiển thị, tín hiệu BCD được truyền đến bộ giải mã. Bộ giải mã sẽ chuyển đổi các mã BCD này thành tín hiệu điều khiển từng đoạn LED tương ứng. Ví dụ, khi cần hiển thị số “1”, bộ giải mã sẽ kích hoạt các đoạn LED b và c để sáng, trong khi các đoạn khác tắt. Quá trình này đảm bảo rằng hiển thị trên LED 7 đoạn luôn chính xác và rõ ràng.

Bước 4: Hiển Thị Kết Quả

Cuối cùng, các LED sẽ sáng theo cấu trúc của số được mã hóa. Các số hiển thị được quan sát trực quan trên LCD hoặc bảng LED, cung cấp cho người dùng một cách thông tin rõ ràng và dễ hiểu.

Các Loại Mạch Đếm Số Dùng LED 7 Đoạn

Tùy theo ứng dụng và yêu cầu cụ thể, có một số loại mạch đếm số dùng LED 7 đoạn được thiết kế khác nhau:

Loại Mạch	Thành Phần Chính	Ưu Điểm	Ứng Dụng
IC 7490 + IC 7446	IC đếm 7490, bộ giải mã 7446, LED 7 đoạn	Đơn giản, dễ lắp ráp	Đồng hồ, máy tính tiền
IC 74LS90 + IC 7447/74LS47	IC đếm 74LS90, bộ giải mã 7447/74LS47, LED 7 đoạn	Hiển thị rõ ràng, đáng tin cậy	Các thiết bị hiển thị số trong ứng dụng công nghiệp
Vi Điều Khiển (Arduino, PIC)	Vi điều khiển, LED 7 đoạn, mạch dao động	Linh hoạt, dễ lập trình, mở rộng tính năng	Các dự án tự động hóa, hiển thị cảm biến

Bảng trên tóm tắt một số loại mạch đếm số sử dụng LED 7 đoạn. Sự lựa chọn giữa các loại mạch này phụ thuộc chủ yếu vào dạng tín hiệu đầu vào, yêu cầu hiển thị và mức độ phức tạp của ứng dụng.

Ứng Dụng Thực Tế Của Mạch Đếm Số

Các mạch đếm số dùng LED 7 đoạn không chỉ đơn thuần là các thí nghiệm điện tử; chúng còn được ứng dụng rộng rãi trong nhiều lĩnh vực thực tế:

1. Đồng Hồ Và Bộ Hẹn Giờ

Trong các thiết bị đồng hồ điện tử, mạch đếm số là thành phần quan trọng để hiển thị giờ, phút và giây. Việc sử dụng mạch LED 7 đoạn mang lại khả năng xem thời gian dễ dàng nhờ vào khả năng hiển thị rõ nét. Thêm vào đó, các bộ hẹn giờ trong thiết bị điện tử cũng thường sử dụng mạch này để báo hiệu quá trình đếm ngược.

2. Các Thiết Bị Đo Lường Và Điều Khiển

Mạch đếm số dùng LED 7 đoạn được tích hợp trong các thiết bị đo lường như máy tính tiền, đồng hồ đo nhiệt độ, cảm biến độ ẩm,… Chúng cung cấp dữ liệu hiển thị theo cách trực quan và nhanh chóng. Với sự kết hợp của các cảm biến, mạch đếm số không chỉ hiển thị giá trị mà còn hỗ trợ điều khiển, giám sát quá trình sản xuất và các hệ thống công nghiệp cần tính tự động cao.

3. Đếm Số Lần Nhấn Button Và Quá Trình Tự Động

Trong các thiết bị giao diện người dùng, chức năng đếm số lần nhấn nút là ứng dụng điển hình của mạch LED 7 đoạn. Khi mỗi lần nhấn nút được phát hiện, tổng số được cập nhật và hiển thị ngay lập tức. Điều này thường thấy trên các máy đếm số khách hàng, các thiết bị điều khiển cửa tự động, hoặc bất kỳ hệ thống nào cần theo dõi các sự kiện xảy ra liên tục.

4. Hệ Thống Thông Báo Và Bảng Hiển Thị Số

Ngoài ra, LED 7 đoạn còn được sử dụng trong các bảng hiệu và bảng điện tử để hiển thị thông tin quan trọng như số lượng sản phẩm, thông tin lỗi, hoặc các chỉ số khác. Do khả năng hiển thị rõ nét ngay cả trong điều kiện ánh sáng yếu, đây là lựa chọn phổ biến cho các hệ thống báo hiệu và cảnh báo.

Ưu Điểm Và Hạn Chế Của Mạch Đếm Số Dùng LED 7 Đoạn

Như bất kỳ giải pháp kỹ thuật nào, mạch đếm số LED 7 đoạn có những ưu điểm cũng như hạn chế riêng.

Ưu Điểm

Hiển thị rõ ràng: LED cung cấp ánh sáng sáng, dễ đọc và quan sát ngay cả trong điều kiện ánh sáng yếu.
Tiết kiệm năng lượng: So với nhiều loại màn hình khác, LED 7 đoạn tiêu thụ ít năng lượng, phù hợp với các ứng dụng nhẹ và thiết bị cỡ nhỏ.
Chi phí thấp: Các linh kiện như LED, IC đếm và IC giải mã có giá thành phải chăng, giúp giảm overall chi phí phát triển và sản xuất.
Dễ dàng lắp ráp và bảo trì: Thiết kế đơn giản của mạch cho phép dễ dàng sửa chữa và thay thế các thành phần bị hỏng.

Hạn Chế

Đơn giản hóa hiển thị: Chỉ có khả năng hiển thị số từ 0 đến 9, không thích hợp cho các ứng dụng cần hiển thị đa dạng chữ cái hay ký hiệu phức tạp.
Yêu cầu mạch bổ trợ: Để mở rộng khả năng đếm hoặc hiển thị nhiều số, cần ghép nối nhiều IC và LED, có thể làm tăng độ phức tạp của mạch.
Phụ thuộc vào độ chính xác của IC: Bất kỳ lỗi nào trong IC đếm hay giải mã đều có thể dẫn đến hiển thị sai lệch hoặc không hoạt động hiệu quả.

Thiết Kế Và Lắp Ráp Mạch Đếm Số Dùng LED 7 Đoạn

Khi thiết kế mạch đếm số, các nhà phát triển cần lưu ý các thành phần và bước lắp ráp cụ thể để tạo ra một mạch hoạt động ổn định:

Lựa Chọn Linh Kiện

Đầu tiên, việc lựa chọn linh kiện phù hợp là điều vô cùng quan trọng. Một số điểm cần lưu ý:

LED 7 đoạn: Chọn loại có độ sáng và độ bền cao, đảm bảo có cấu trúc phù hợp (anode chung hoặc cathode chung) theo yêu cầu của mạch.
IC Đếm: Các IC như 7490, 74LS90 phù hợp với yêu cầu về số đếm và kiên định tín hiệu.
IC Giải Mã: Sử dụng các IC giải mã như 7447, 7446 giúp việc chuyển đổi tín hiệu BCD thành tín hiệu điều khiển LED chính xác.
Mạch Dao Động: Mạch NE555 là sự lựa chọn phổ biến để tạo ra xung clock ổn định.

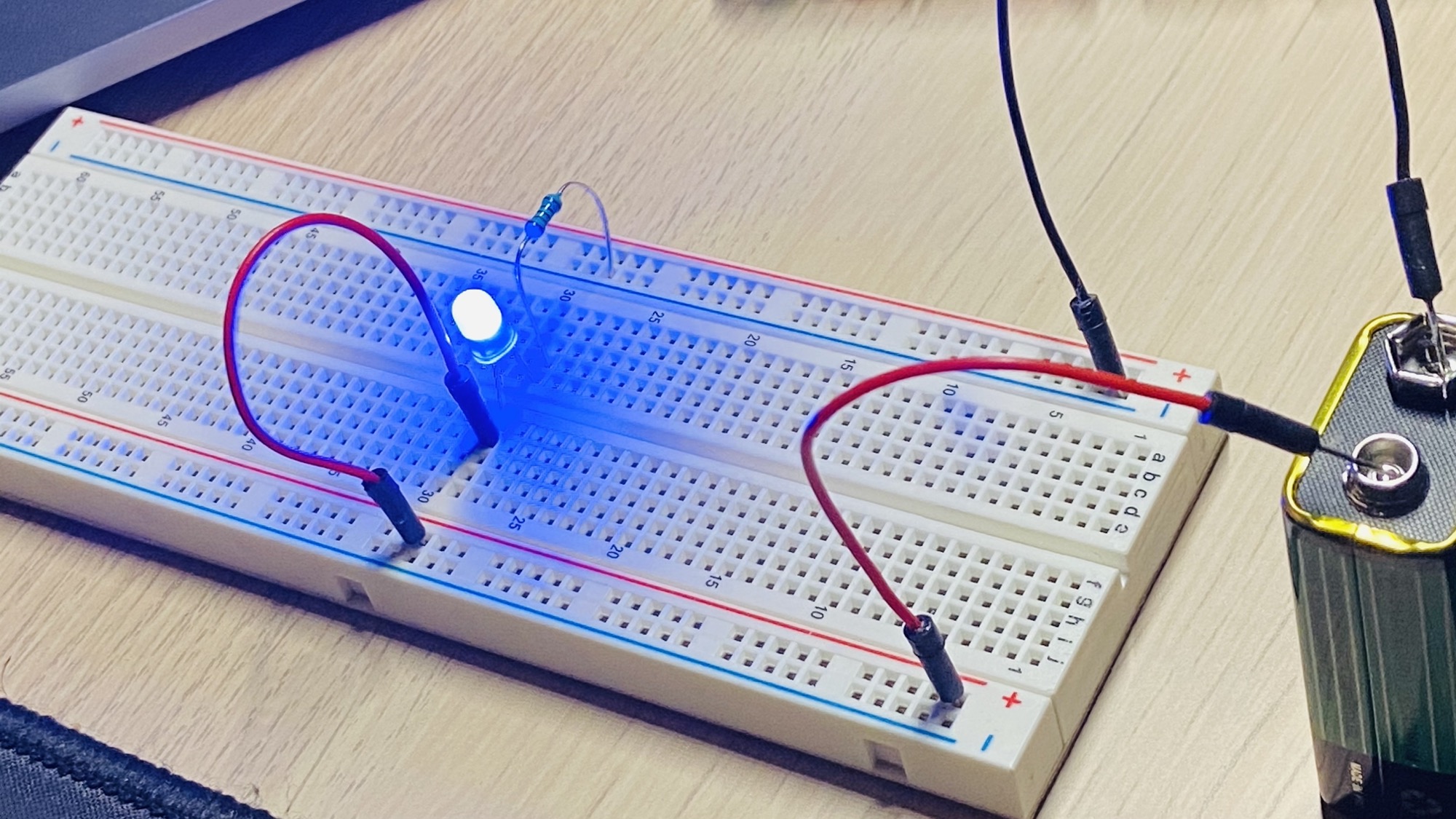

Lắp Ráp Trên Breadboard Và PCB

Các nhà phát triển thường bắt đầu với việc lắp ráp mạch trên breadboard để kiểm tra hoạt động của các thành phần. Sau khi mạch hoạt động đúng yêu cầu, bước tiếp theo là chuyển sang bo mạch in (PCB) để có giải pháp bền vững, chuyên nghiệp và chịu được môi trường hoạt động lâu dài.

Lập Trình Và Điều Khiển

Nếu mạch đếm số được tích hợp cùng với vi điều khiển như Arduino hoặc PIC, việc lập trình sẽ cung cấp thêm tính năng mở rộng. Mã lệnh lập trình có thể điều khiển tốc độ đếm, pha chuyển đổi hiển thị, và tương tác với các cảm biến hoặc bộ nhập liệu từ người dùng.

Các Thách Thức Và Giải Pháp Trong Việc Phát Triển Mạch

Dù mạch đếm số dùng LED 7 đoạn là thiết kế khá đơn giản, nhưng vẫn tồn tại một số thách thức nhất định trong quá trình phát triển:

Kiểm Soát Dòng Điện

Do LED nhạy cảm với dòng điện quá lớn, việc điều chỉnh và giới hạn dòng qua mỗi đoạn LED là rất quan trọng. Sử dụng điện trở giới hạn dòng với giá trị tính toán cẩn thận sẽ bảo vệ LED tránh bị cháy hoặc hư hỏng, đồng thời đảm bảo độ sáng ổn định.

Đồng Bộ Hóa Tín Hiệu

Khi sử dụng nhiều IC đếm và IC giải mã, việc đồng bộ hóa tín hiệu giữa các thành phần là điều cần thiết để đảm bảo hiển thị số không bị lệch hoặc lỗi. Các kỹ thuật mạch in và thiết kế bố trí trên PCB được áp dụng nhằm giảm thiểu nhiễu điện và sai lệch tín hiệu.

Tiết Kiệm Năng Lượng

Các ứng dụng đòi hỏi mạch phải hoạt động trong thời gian dài thường cần tính năng tiết kiệm năng lượng. Việc lựa chọn các thành phần có hiệu suất cao tuổi, kết hợp với các chu trình điều khiển chuẩn xác, giúp đảm bảo mạch hoạt động hiệu quả mà vẫn giảm tải năng lượng tiêu thụ.

So Sánh Giữa LED 7 Đoạn Và Công Nghệ Hiển Thị Khác

Trong bối cảnh hiện đại, có nhiều công nghệ hiển thị khác như LCD, OLED hay TFT. Tuy nhiên, LED 7 đoạn vẫn giữ được vị trí quan trọng trong một số ứng dụng do các đặc tính nổi bật của nó:

Bảng So Sánh

Tiêu Chí	LED 7 Đoạn	LCD/OLED/TFT
Dễ đọc	Rõ ràng, ánh sáng mạnh mẽ	Cần điều chỉnh độ sáng, có nhiều màu sắc
Tiêu thụ năng lượng	Thấp	Có thể cao hơn, tùy thuộc vào công nghệ
Chi phí	Rẻ, phù hợp cho ứng dụng đơn giản	Cao hơn, đặc biệt với các màn hình màu sắc và độ phân giải cao
Độ phức tạp	Rất đơn giản	Cao, yêu cầu nhiều linh kiện và mạch điều khiển phức tạp

Bảng so sánh trên cho thấy LED 7 đoạn tuy đơn giản nhưng lại lý tưởng cho các nhiệm vụ đòi hỏi hiển thị số dạng cơ bản, đặc biệt khi chi phí thấp và độ bền cao là yếu tố quan trọng.

Các Ứng Dụng Tiềm Năng Trong Tương Lai

Với sự phát triển công nghệ không ngừng, mạch đếm số dùng LED 7 đoạn vẫn có thể được cải tiến và tích hợp trong nhiều hệ thống mới. Một số hướng phát triển tiềm năng bao gồm:

Hệ Thống Điều Khiển Tự Động Và Smart Home

Với Góc nhìn “Internet of Things” (IoT), mạch đếm số LED 7 đoạn có thể được tích hợp vào các hệ thống nhà thông minh để hiển thị thông tin thời gian thực, dữ liệu cảm biến, hoặc các chỉ số năng lượng tiêu thụ.

Ứng Dụng Trong Giáo Dục Và Thí Nghiệm

Mạch LED 7 đoạn là một công cụ tuyệt vời trong giáo dục, giúp sinh viên và người học hiểu rõ về nguyên lý điện tử cơ bản, nguyên lý đếm số, và cách giải mã tín hiệu. Việc lắp ráp và thử nghiệm các mạch này cũng là bước đầu tiên thú vị trong quá trình làm quen với điện tử và lập trình nhúng.

Thiết Bị Di Động Và Các Ứng Dụng Nhỏ Gọn

Dù công nghệ màn hình ngày càng tiên tiến, nhưng với các thiết bị nhỏ gọn yêu cầu tiết kiệm năng lượng và chi phí thấp, LED 7 đoạn vẫn được ưu tiên sử dụng trong các thiết bị báo hiệu, đồng hồ treo tường, đồng hồ để bàn và các công cụ đo lường cầm tay.

Tổng Kết Và Kết Luận

Mạch đếm số dùng LED 7 đoạn là một giải pháp điện tử quen thuộc và phổ biến, tạo nên sự kết hợp hoàn hảo giữa sự đơn giản của thiết kế và hiệu quả của hiển thị số. Với cấu tạo gồm các LED 7 đoạn, IC đếm và IC giải mã, mạch cho phép hiển thị các con số từ 0 đến 9 một cách dễ dàng và trực quan. Không chỉ là một công cụ thực tiễn trong các ứng dụng đồng hồ, máy tính tiền, hệ thống điều khiển và báo hiệu, mạch này còn mang lại những lợi ích về chi phí, tiêu thụ năng lượng thấp và khả năng lắp ráp dễ dàng.

Trong quá trình thiết kế và lắp ráp, những lưu ý về việc chọn linh kiện phù hợp, cân nhắc dòng điện và đồng bộ hóa tín hiệu là yếu tố then chốt giúp mạch hoạt động ổn định và hiệu quả. Bên cạnh đó, việc sử dụng mạch đếm số LED 7 đoạn trong giáo dục và các dự án DIY còn mở ra cơ hội học hỏi về nguyên lý điện tử cơ bản, tạo nền tảng cho những ứng dụng phức tạp sau này.

Với sự đổi mới liên tục của công nghệ, những hệ thống hiển thị truyền thống như LED 7 đoạn vẫn có chỗ đứng nhất định nhờ vào độ tin cậy và khả năng đáp ứng các yêu cầu cơ bản của các thiết bị điện tử. Chính những ưu điểm này đã giúp mạch đếm LED 7 đoạn trở thành một lựa chọn kinh điển trong các dự án khoa học, công nghiệp và tiêu dùng.

Kết Luận

Mạch đếm số dùng LED 7 đoạn là một công nghệ hiển thị số đơn giản nhưng vô cùng hiệu quả. Từ cấu tạo, hoạt động cho tới ứng dụng, mạch này đã chứng minh được tính linh hoạt và khả năng đáp ứng tốt các yêu cầu cơ bản trong thực tế. Nhờ vào sự kết hợp của các IC đếm và giải mã, hệ thống này cho phép hiển thị số chính xác, rõ ràng ngay cả trong những môi trường hoạt động khắc nghiệt. Được sử dụng phổ biến trong các thiết bị đồng hồ, máy tính tiền và hệ thống đo lường, mạch đếm số LED 7 đoạn vẫn giữ được vị trí quan trọng ngay cả khi công nghệ mới nổi lên.

Nhìn chung, việc ứng dụng mạch đếm số LED 7 đoạn mang lại nhiều lợi ích như giảm tiêu thụ năng lượng, chi phí thấp, dễ lắp ráp, và dễ bảo trì, giúp nó trở thành một giải pháp tối ưu cho nhiều ứng dụng điện tử. Đồng thời, với xu hướng phát triển của các hệ thống điều khiển tự động và nhà thông minh, những cải tiến trong công nghệ LED sẽ tiếp tục nâng cao hiệu suất và độ tin cậy của các mạch đếm số này, mở ra nhiều hướng ứng dụng mới, không chỉ trong công nghiệp mà còn trong đời sống hằng ngày.
