Análisis de Equivalencia Lógica y Simplificación Booleana

Explorando las Relaciones entre Proposiciones Compuestas y su Simplificación

Aspectos Destacados del Análisis

Equivalencia Lógica: Dos proposiciones compuestas son lógicamente equivalentes si tienen los mismos valores de verdad para todas las posibles asignaciones de valores de verdad a sus variables simples.
Tablas de Verdad: Las tablas de verdad son una herramienta fundamental para determinar la equivalencia lógica, ya que muestran sistemáticamente todos los posibles resultados de verdad.
Leyes de la Lógica y Álgebra Booleana: La simplificación de expresiones lógicas y booleanas se basa en la aplicación de leyes y reglas específicas que permiten reducir la complejidad sin alterar la equivalencia.

El análisis de la relación entre las expresiones lógicas \( (p \lor q) \leftrightarrow (\neg q \to \neg q) \) y \( p \land \neg (\neg p \land q) \) implica determinar si son lógicamente equivalentes. La equivalencia lógica significa que ambas expresiones siempre tendrán el mismo valor de verdad para cualquier combinación de valores de verdad de las variables proposicionales \(p\) y \(q\). Para llevar a cabo este análisis, podemos emplear tablas de verdad y aplicar las leyes de la lógica proposicional y el álgebra booleana para simplificar las expresiones.

Comprensión de las Expresiones Lógicas

Desglose de los Componentes

La primera expresión es \( (p \lor q) \leftrightarrow (\neg q \to \neg q) \). Analicemos sus partes:

Disyunción (p ∨ q)

Esta parte representa la disyunción entre las proposiciones \(p\) y \(q\). Es verdadera si al menos una de las proposiciones, \(p\) o \(q\), es verdadera.

Implicación con Negación (¬ q → ¬ q)

Esta parte involucra la negación de \(q\) y una implicación. La expresión \( \neg q \to \neg q \) es una tautología, ya que una implicación de la forma \( A \to A \) es siempre verdadera, independientemente del valor de verdad de \(A\). En este caso, \(A\) es \( \neg q \).

Doble Implicación o Bicondicional (↔)

El operador bicondicional \( \leftrightarrow \) entre \( (p \lor q) \) y \( (\neg q \to \neg q) \) significa que la expresión completa es verdadera si y solo si ambas partes tienen el mismo valor de verdad. Dado que \( (\neg q \to \neg q) \) es siempre verdadera, la verdad de la primera expresión compuesta dependerá únicamente del valor de verdad de \( (p \lor q) \). Por lo tanto, \( (p \lor q) \leftrightarrow (\neg q \to \neg q) \) es lógicamente equivalente a \( p \lor q \).

La segunda expresión es \( p \land \neg (\neg p \land q) \). Analicemos sus partes:

Conjunción con Negación Anidada (p ∧ ¬ (¬ p ∧ q))

Esta expresión involucra una conjunción principal entre \(p\) y la negación de una conjunción anidada.

Negación de Conjunción (¬ (¬ p ∧ q))

Esta parte aplica el teorema de De Morgan a la conjunción \( (\neg p \land q) \). El teorema de De Morgan establece que \( \neg (A \land B) \equiv \neg A \lor \neg B \). Aplicando esto, obtenemos \( \neg (\neg p \land q) \equiv \neg (\neg p) \lor \neg q \equiv p \lor \neg q \).

Simplificación de la Segunda Expresión

Sustituyendo la equivalencia encontrada, la segunda expresión se convierte en \( p \land (p \lor \neg q) \). Aplicando la ley de absorción, que establece que \( A \land (A \lor B) \equiv A \), podemos simplificar aún más. Sin embargo, la forma no es exactamente la de la ley de absorción directa. En su lugar, podemos usar la ley distributiva: \( p \land (p \lor \neg q) \equiv (p \land p) \lor (p \land \neg q) \). Como \( p \land p \equiv p \), la expresión se simplifica a \( p \lor (p \land \neg q) \). Aplicando nuevamente la ley de absorción en la forma \( A \lor (A \land B) \equiv A \), donde \(A\) es \(p\) y \(B\) es \( \neg q \), la expresión final simplificada es \( p \).

Uso de Tablas de Verdad para Verificar la Equivalencia

Construcción y Comparación

Para confirmar si las expresiones \( (p \lor q) \leftrightarrow (\neg q \to \neg q) \) y \( p \land \neg (\neg p \land q) \) son lógicamente equivalentes, construiremos tablas de verdad para cada una. Como hemos simplificado la primera expresión a \( p \lor q \) y la segunda a \( p \), verificaremos si \( p \lor q \) y \( p \) son equivalentes.

Aquí está la tabla de verdad:

p	q	p ∨ q	¬p	¬q	¬p ∧ q	¬(¬p ∧ q)	p ∧ ¬(¬p ∧ q)
V	V	V	F	F	F	V	V
V	F	V	F	V	F	V	V
F	V	V	V	F	V	F	F
F	F	F	V	V	F	V	F

Comparando la columna de \( p \lor q \) con la columna de \( p \land \neg (\neg p \land q) \), observamos que los valores de verdad no son idénticos en todas las filas. Específicamente, cuando \(p\) es Falso y \(q\) es Verdadero, \(p \lor q\) es Verdadero, mientras que \( p \land \neg (\neg p \land q) \) es Falso. Esto demuestra que las dos expresiones no son lógicamente equivalentes.

Volviendo a la primera expresión original \( (p \lor q) \leftrightarrow (\neg q \to \neg q) \), y recordando que \( (\neg q \to \neg q) \) es siempre Verdadera, la tabla de verdad para \( (p \lor q) \leftrightarrow (\neg q \to \neg q) \) será idéntica a la tabla de verdad para \( p \lor q \).

Aplicación de Leyes del Álgebra Booleana y Lógica Proposicional

Simplificación Paso a Paso

Utilicemos las leyes para simplificar ambas expresiones y compararlas.

Simplificación de la Primera Expresión: \( (p \lor q) \leftrightarrow (\neg q \to \neg q) \)

Sabemos que \( (\neg q \to \neg q) \) es una tautología, es decir, siempre es Verdadera (V).
Por lo tanto, \( (p \lor q) \leftrightarrow (\neg q \to \neg q) \equiv (p \lor q) \leftrightarrow V \).
La bicondicional \( A \leftrightarrow V \) es verdadera si y solo si \(A\) es verdadera. Por lo tanto, \( (p \lor q) \leftrightarrow V \equiv p \lor q \).
La primera expresión simplifica a \( p \lor q \).

Simplificación de la Segunda Expresión: \( p \land \neg (\neg p \land q) \)

Aplicamos el teorema de De Morgan a \( \neg (\neg p \land q) \): \( \neg (\neg p \land q) \equiv \neg (\neg p) \lor \neg q \equiv p \lor \neg q \).
Sustituimos en la expresión original: \( p \land (p \lor \neg q) \).
Aplicamos la ley de absorción: \( p \land (p \lor \neg q) \equiv p \).
La segunda expresión simplifica a \( p \).

Después de simplificar ambas expresiones, la primera se reduce a \( p \lor q \) y la segunda a \( p \). Como \( p \lor q \) y \( p \) no son lógicamente equivalentes (como se mostró en la tabla de verdad), las expresiones originales \( (p \lor q) \leftrightarrow (\neg q \to \neg q) \) y \( p \land \neg (\neg p \land q) \) tampoco son lógicamente equivalentes.

Importancia de la Simplificación en Circuitos Digitales

Reducción de Componentes

La capacidad de simplificar expresiones booleanas es crucial en el diseño de circuitos digitales. Cada operación lógica en una expresión booleana corresponde a una o más compuertas lógicas en un circuito. Al simplificar una expresión, se reduce el número de operaciones lógicas, lo que a su vez disminuye la cantidad de compuertas necesarias para implementar el circuito.

Una menor cantidad de compuertas lógicas implica:

Menor costo de producción.
Menor consumo de energía.
Menor tamaño físico del circuito.
Mayor velocidad de operación (generalmente).
Mayor fiabilidad debido a menos puntos de fallo.

Por ejemplo, si una función lógica puede ser representada por una expresión booleana compleja que se simplifica a una expresión más sencilla, el circuito implementado a partir de la expresión simplificada será más eficiente.

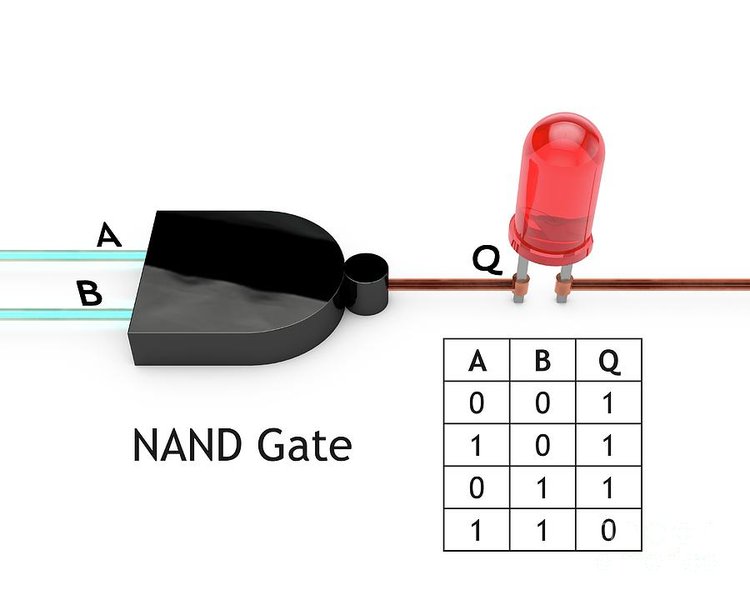

Ejemplo de una compuerta lógica NAND, uno de los bloques de construcción de los circuitos digitales.

Preguntas Frecuentes

¿Qué significa que dos expresiones lógicas sean lógicamente equivalentes?

Dos expresiones lógicas son lógicamente equivalentes si, para todas las posibles asignaciones de valores de verdad a sus variables proposicionales, ambas expresiones tienen el mismo valor de verdad. En esencia, "dicen lo mismo" desde un punto de vista lógico.

¿Cómo puedo determinar si dos expresiones lógicas son equivalentes?

Existen dos métodos principales: construir una tabla de verdad completa para ambas expresiones y comparar las columnas de resultados finales, o aplicar las leyes de la lógica proposicional y el álgebra booleana para simplificar una o ambas expresiones hasta ver si se reducen a la misma forma.

¿Qué son las leyes del Álgebra Booleana?

Las leyes del Álgebra Booleana son un conjunto de reglas y teoremas que rigen las operaciones lógicas (AND, OR, NOT, etc.) y permiten manipular y simplificar expresiones booleanas. Son análogas a las leyes del álgebra ordinaria, pero adaptadas al dominio binario (verdadero/falso o 1/0).

¿Por qué es útil simplificar expresiones booleanas?

La simplificación de expresiones booleanas es fundamental en el diseño de circuitos digitales porque permite reducir el número de compuertas lógicas necesarias para implementar una función. Esto lleva a circuitos más pequeños, más rápidos, más baratos y más eficientes en cuanto a energía.
