Какую Загадочную Силу Скрывает Болт М14: Пределы Прочности на Срыв Раскрыты

Узнайте, какую максимальную нагрузку способен выдержать стандартный болт М14 до разрушения, и какие факторы на это влияют.

Болт М14 является широко распространенным крепежным элементом, используемым в различных конструкциях, от машиностроения до строительства. Понимание его предельной нагрузки на срыв (разрушение) критически важно для обеспечения безопасности и надежности соединений. Эта нагрузка зависит от множества факторов, в первую очередь от класса прочности материала, из которого изготовлен болт.

Ключевые моменты о прочности болта М14

Класс прочности решает: Основной фактор, определяющий нагрузку на срыв – это класс прочности болта (например, 5.8, 8.8, 10.9, 12.9). Чем выше класс, тем большую нагрузку выдержит болт.
Разрушающая нагрузка варьируется: Для болта М14 класса прочности 8.8 разрушающая нагрузка на растяжение часто указывается в таблицах около 115 кН (примерно 11,7 тонн), хотя расчетное значение по номинальному пределу прочности может быть ниже (около 92 кН). Для других классов прочности значения будут иными.
Рабочая нагрузка всегда ниже: В реальных условиях эксплуатации применяется значительный коэффициент запаса, поэтому допустимая рабочая нагрузка на болт составляет лишь часть от его разрушающей нагрузки (часто 30-50%).

Что такое болт М14? Основные характеристики

Болт М14 – это стандартный метрический крепежный элемент с номинальным диаметром резьбы 14 мм. Его ключевые характеристики включают:

Диаметр и шаг резьбы

Номинальный диаметр резьбы составляет 14 мм. Стандартный крупный шаг резьбы для М14 составляет 2 мм, но также существуют варианты с мелким шагом (например, М14х1,5 или М14х1,0).
Материал и класс прочности

Болты М14 изготавливаются из различных марок стали, чаще всего из углеродистой или легированной стали. Класс прочности обозначается двумя цифрами, разделенными точкой (например, 8.8). Первая цифра, умноженная на 100, дает номинальный предел прочности на разрыв в МПа. Вторая цифра, умноженная на 10, показывает отношение предела текучести к пределу прочности в процентах.

Например, для болта класса прочности 8.8:
- Номинальный предел прочности на разрыв (временное сопротивление): \(8 \times 100 = 800 \text{ МПа}\)
- Номинальный предел текучести: \(800 \times (8/10) = 640 \text{ МПа}\)
Высокопрочными считаются болты с классом прочности 8.8 и выше.
Площадь поперечного сечения

Расчетная площадь поперечного сечения резьбовой части болта М14 (по внутреннему диаметру резьбы) составляет примерно 115 мм² (точнее, около 115.4 мм² для стандартного шага 2 мм). Эта величина используется для расчета предельных нагрузок.

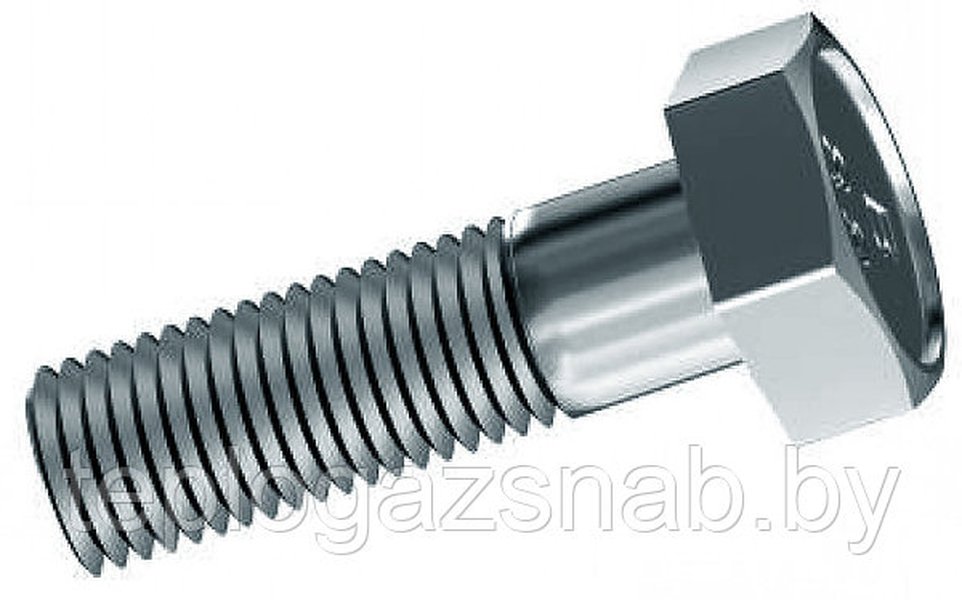

Болт М14 класса прочности 8.8 оцинкованный

Оцинкованный болт М14 класса прочности 8.8.

Разрушающая нагрузка на срыв для болтов М14

Под "нагрузкой на срыв" обычно понимают максимальную осевую растягивающую нагрузку, которую болт может выдержать до начала разрушения. Разрушение может произойти либо как разрыв стержня болта, либо как срыв витков резьбы (если прочность гайки или резьбы в детали недостаточна). Приведенные ниже значения обычно относятся к разрыву стержня болта при использовании соответствующей гайки.

Разрушающую нагрузку \(P_{разр}\) (в Ньютонах) можно приблизительно рассчитать по формуле:

\[ P_{разр} = \sigma_в \times A_s \]

Где:

\(\sigma_в\) – предел прочности материала болта на растяжение (МПа).
\(A_s\) – расчетная площадь поперечного сечения резьбовой части болта (мм²). Для М14 \(A_s \approx 115 \text{ мм}^2\).

Значения разрушающих нагрузок для различных классов прочности М14

В таблице ниже приведены ориентировочные значения разрушающих нагрузок для болтов М14 различных классов прочности, рассчитанные по указанной формуле с использованием номинальных значений предела прочности и площади сечения 115 мм², а также данные из справочных таблиц.

Класс прочности	Номинальный предел прочности (\(\sigma_в\), МПа)	Номинальный предел текучести (\(\sigma_т\), МПа)	Расчетная разрушающая нагрузка (кН)	Расчетная разрушающая нагрузка (тонн-сила, ≈)	Типичная табличная разрушающая нагрузка (кН)
5.8	500 (min) - 520 (nom)	400 - 420	57.5 (для 500 МПа)	5.86	~57 - 60
8.8	800 (min) - 830 (nom)	640 - 660	92.0 (для 800 МПа)	9.38	~115
10.9	1000 (min) - 1040 (nom)	900 - 940	119.6 (для 1040 МПа)	12.2	~120 - 142
12.9	1200 (min) - 1220 (nom)	1080 - 1100	140.3 (для 1220 МПа)	14.3	~140 - 166

Примечание: 1 тонна-сила (тс) ≈ 9.81 кН. В таблице для упрощения принято 1 тс ≈ 9.81 кН. Значения являются ориентировочными и могут незначительно отличаться в зависимости от конкретного стандарта и производителя. Для класса 8.8 часто приводится табличное значение 115 кН, которое может учитывать фактические испытания и несколько отличаться от чисто расчетного по номинальным параметрам.

Сравнение характеристик болтов М14 различных классов прочности

Для наглядного представления различий в ключевых прочностных характеристиках болтов М14 разных классов можно использовать диаграмму. Эта диаграмма сравнивает предел прочности, предел текучести, расчетную разрушающую нагрузку и условную рабочую нагрузку (принятую как 40% от разрушающей) для классов 5.8, 8.8, 10.9 и 12.9.

Факторы, влияющие на нагрузку на срыв

Помимо класса прочности, на фактическую несущую способность болтового соединения М14 влияют и другие факторы:

mindmap root["Факторы влияния на нагрузку срыва М14"] ("Класс прочности болта") id1["5.8 (низкоуглеродистая сталь)"] id2["8.8 (среднеуглеродистая сталь, закалка и отпуск)"] id3["10.9 (легированная сталь, закалка и отпуск)"] id4["12.9 (высокопрочная легированная сталь)"] ("Качество материала и изготовления") id5["Соответствие стандартам (ГОСТ, DIN, ISO)"] id6["Отсутствие дефектов (трещины, включения)"] id7["Качество резьбы (точность, чистота поверхности)"] ("Геометрия болта и соединения") id8["Площадь поперечного сечения (As)"] id9["Полная или неполная резьба"] id10["Длина болта"] ("Условия эксплуатации") id11["Тип нагрузки (статическая, динамическая, вибрационная)"] id12["Направление нагрузки (осевая, поперечная/срез, изгиб)"] id13["Температурный режим"] id14["Коррозионная среда (влияние покрытий)"] ("Процесс сборки соединения") id15["Правильность момента затяжки"] id16["Использование смазки"] id17["Соответствие класса прочности гайки и шайбы"] id18["Высота гайки (влияет на сопротивление срыву резьбы)"] ("Коэффициент запаса прочности") id19["Определение допустимой рабочей нагрузки"] id20["Учет степени ответственности соединения"]

Эта интеллект-карта иллюстрирует многогранность факторов, определяющих предельную нагрузку болта М14. Важно учитывать не только сам болт, но и всю систему соединения.

Качество материала и изготовления:
Соответствие стали заявленному классу прочности, отсутствие внутренних дефектов.
Тип резьбы:
Болты с полной резьбой могут иметь несколько иные характеристики по сравнению с болтами с неполной резьбой при определенных условиях нагружения.
Момент затяжки:
Неправильная затяжка (недотяг или перетяг) может существенно снизить несущую способность соединения или привести к преждевременному разрушению. Перетяг может вызвать пластическую деформацию болта еще на этапе монтажа.
Совместимость гайки и болта:
Класс прочности гайки должен соответствовать классу прочности болта. Использование гайки более низкого класса прочности может привести к срыву резьбы гайки до достижения болтом его предела прочности. Стандартная высота гайки (тип 1) рассчитана на обеспечение прочности соединения, равной прочности болта. Гайки типа 2 (более высокие) обеспечивают повышенное сопротивление срыву резьбы.
Тип нагрузки:
Приведенные значения относятся к осевой статической нагрузке на растяжение. При действии поперечных (срезывающих) нагрузок, динамических или циклических нагрузок, изгибающих моментов, допустимые нагрузки будут иными и требуют отдельных расчетов.
Условия эксплуатации:
Температура, наличие коррозионной среды также влияют на долговечность и прочность соединения. Защитные покрытия (например, цинкование) защищают от коррозии, но могут незначительно влиять на коэффициент трения в резьбе.

Рабочая нагрузка и коэффициент запаса

Важно понимать, что разрушающая нагрузка – это предельное значение, при котором болт разрушается. В инженерной практике всегда используется коэффициент запаса прочности. Это означает, что допустимая рабочая нагрузка на болт устанавливается значительно ниже разрушающей.

Коэффициент запаса выбирается в зависимости от степени ответственности соединения, характера нагрузки (статическая, динамическая), возможных последствий разрушения и других факторов. Обычно он составляет от 2 до 5 и более. Таким образом, если разрушающая нагрузка для болта М14 класса 8.8 составляет около 115 кН, то безопасная рабочая нагрузка может быть в диапазоне 23-57.5 кН (примерно 2.3-5.8 тонн).

Видео "Какой болт круче? На что влияет класс прочности. Краштест." наглядно демонстрирует испытания болтов различных классов прочности, помогая понять практическое значение этих характеристик.

В данном видео проводятся испытания болтов на разрыв, что позволяет визуально оценить разницу в их поведении под нагрузкой в зависимости от класса прочности. Хотя видео может не фокусироваться исключительно на болтах М14, оно дает общее представление о важности класса прочности и о том, как происходит разрушение крепежа.

Часто задаваемые вопросы (FAQ)

Что означает "срыв" болта?

Под "срывом" болта обычно понимают его разрушение под действием нагрузки. Это может быть как разрыв стержня болта по наиболее слабому сечению (обычно в резьбовой части), так и срыв витков резьбы самого болта или сопрягаемой с ним гайки/детали. Значения нагрузок чаще всего приводятся для разрыва стержня.

Можно ли использовать болт М14 повторно после значительной нагрузки?

Если болт был подвергнут нагрузке, превышающей его предел текучести, он получает остаточную (пластическую) деформацию. Такой болт использовать повторно в ответственных соединениях не рекомендуется, так как его прочностные характеристики могут быть изменены, и он может не выдержать расчетной нагрузки.

Как выбрать правильный класс прочности болта М14?

Выбор класса прочности зависит от расчетной нагрузки, которая будет действовать на соединение, требуемого коэффициента запаса прочности, а также условий эксплуатации. Для ответственных конструкций необходимо проводить инженерный расчет. Высокопрочные болты (8.8, 10.9, 12.9) используются там, где требуются высокие нагрузки при компактных размерах соединения.

Влияет ли покрытие болта (например, оцинковка) на его прочность?

Само по себе стандартное защитное покрытие, такое как цинкование, существенно не изменяет предел прочности или текучести основного металла болта. Однако оно может влиять на коэффициент трения в резьбе, что важно учитывать при расчете момента затяжки. Также покрытие защищает от коррозии, которая со временем может снизить прочность болта.

Заключение

Максимальная нагрузка на срыв для болта М14 напрямую зависит от его класса прочности и варьируется в широких пределах: от примерно 57.5 кН (5.8 тонн) для класса 5.8 до более 140 кН (14.3 тонн) для класса 12.9. Наиболее распространенный класс 8.8 для М14 часто имеет табличное значение разрушающей нагрузки около 115 кН (11.7 тонн). Важно помнить, что это разрушающие нагрузки, а в практических расчетах всегда используется коэффициент запаса, поэтому рабочие нагрузки значительно ниже. Для обеспечения надежности и безопасности соединений необходимо учитывать все факторы, включая тип нагрузки, условия эксплуатации и правильность монтажа, а при проектировании ответственных узлов обращаться к нормативной документации и проводить точные инженерные расчеты.
