Décryptage complet de la force de rappel dans un ressort vertical
Comprendre l'expression physique et mathématique du système masse-ressort en extension
Points Essentiels
- Expression générale : La force de rappel est définie par la loi de Hooke, adapté à la référence « Δ Les » indiquant l'origine pour mesurer l'allongement.
- Référence à l'équilibre : La longueur à vide, la position d'équilibre et la constante de raideur interviennent afin de déterminer l'allongement effectif.
- Direction : La force est toujours dirigée vers le point d'équilibre, ce qui induit un signe négatif dans la formule.
Analyse Détaillée du Problème
Dans un système constitué d'un ressort vertical auquel est attachée une masse, la force de rappel qui s'exerce sert à ramener la masse vers la position d'équilibre. Cette position n'est pas nécessairement celle dans laquelle le ressort est à vide, mais bien celle où l'effet de la gravité sur la masse est exactement compensé par l'élasticité du ressort.
Définitions des paramètres du système
Pour clarifier l'expression, définissons d'abord quelques paramètres essentiels :
- l₀ : Longueur à vide du ressort (la longueur sans aucune charge).
- l : Longueur instantanée du ressort lors de l’extension.
- Δl : Allongement du ressort, défini par la différence \( \Delta l = l - l₀ \), qui peut être positif (étirement) ou négatif (compression).
- k : Constante de raideur du ressort, exprimée en Newton par mètre (N/m).
- m : Masse accrochée au bout du ressort.
- g : Accélération due à la gravité (\( g \approx 9.81\, \text{m/s}^2 \)).
- lₑ : Longueur du ressort à l'équilibre sous l'effet de la masse, telle que \( l_e = l_0 + \frac{mg}{k} \).
- Référence Δ Les : Dans cette analyse, l'origine de mesure (ou référence) est définie par \( \Delta \text{Les} \). Cette référence indique que l'on ne mesure pas l'allongement par rapport à la longueur réelle à vide \( l_0 \), mais par rapport à un point décalé (par exemple, la position d'équilibre ou une autre origine prédéterminée). Cela modifie ainsi la forme de l'expression mathématique.
Expression Mathématique de la Force de Rappel
Loi de Hooke et Adaptation à la Référence Δ Les
Selon la loi de Hooke, la force exercée par un ressort est proportionnelle à son allongement (ou à sa compression) par rapport à une position de référence. Traditionnellement, cette force est donnée par :
\( \vec{F}_r = -k ~\Delta l \)
Dans notre cas spécifique, la référence d'origine est donnée par \( \Delta \text{Les} \) et il est important d'interpréter correctement l'extension en fonction de cette origine.
Définition de l'Extension Relative
On peut exprimer l'extension effective du ressort par rapport à l'origine « Δ Les » comme :
\( \Delta l = (l_e - l_0) + y \)
où y représente le déplacement additionnel de la masse par rapport à la position d'équilibre. Notons que lorsque la masse oscille autour de sa position d'équilibre, c'est « y » qui représente le déplacement dynamique.
Ainsi, la force de rappel peut être réécrite par :
\( \vec{F}_r = -k \Big((l_e-l_0) + y\Big) ~\vec{e}_y \)
Ici, le vecteur \( \vec{e}_y \) désigne la direction verticale. Le signe négatif indique que la force est dirigée vers la position d'équilibre (i.e. opposition à l'extension ou à la compression).
Cas particulier de l'équilibre
En situation d'équilibre, la force de rappel du ressort compense exactement la force de gravité. Ainsi, en posant \( y = 0 \), on obtient :
\( mg = k (l_e-l_0) \)
Ce qui permet de déduire la longueur d'équilibre :
\( l_e = l_0 + \frac{mg}{k} \)
Cette relation est fondamentale pour comprendre la dynamique du système. Le terme \( \frac{mg}{k} \) représente l'allongement causé uniquement par le poids de la masse sur le ressort.
Interprétation Physique
Sens de la Force de Rappel

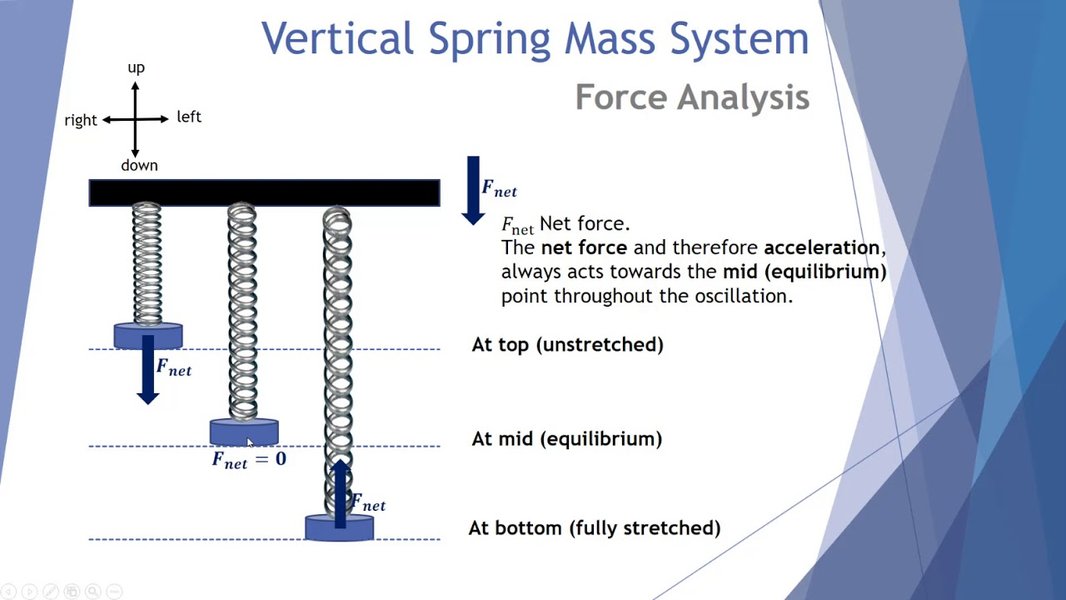

La force de rappel dans un ressort vertical agit toujours dans le sens opposé à l'allongement. Ce caractère restaurateur est essentiel pour assurer les oscillations autour de la position d'équilibre. Lorsque le ressort est étiré, la force pointe vers le haut pour ramener la masse vers l'équilibre ; inversement, lorsque le ressort est comprimé, la force pointe vers le bas.
Adaptation à des Références Différentes
L'originalité de notre problème réside dans la définition de l'origine à \( \Delta \text{Les} \). Cela signifie que l'expression de l'extension \( \Delta l \) peut être réinterprétée en fonction d'une nouvelle référence. Par exemple, si l'on définit l'origine de \( y \) à partir de \( \Delta \text{Les} \), l'expression reste du type :
\( \vec{F}_r = -k ~\Delta x \)
où \( \Delta x \) est la déviation par rapport à cette origine choisie. L'expression ne change pas fondamentalement, seule l'interprétation du décalage varie. Ce principe permet d'adapter notre modèle à divers systèmes en manipulant judicieusement le choix de l'origine.
Synthèse et Applications
Résumé des Relations Clés
Nous pouvons résumer l'expression et ses implications comme suit :
| Paramètre | Expression/Commentaire |
|---|---|
| Longueur à vide | \( l_0 \) |
| Allongement | \( \Delta l = l - l_0 \) ou \( \Delta l = (l_e-l_0) + y \) |
| Force de rappel | \( \vec{F}_r = -k ~\Delta l ~\vec{e}_y \) |
| Équilibre | \( mg = k (l_e-l_0) \), donc \( l_e = l_0 + \frac{mg}{k} \) |
| Origine Δ Les | Définit le point de référence à partir duquel l'extension est mesurée |
Ce tableau synthétise les paramètres clés et montre comment ils interviennent dans la détermination de la force de rappel. Que ce soit en termes de calcul ou de compréhension physique, ces relations sont cruciales pour analyser le comportement d'un système masse-ressort.
Application Dynamique : Oscillations
Lorsque la masse subit des oscillations autour de sa position d'équilibre, la dynamique s'exprime via une équation différentielle typique d'un oscillateur harmonique. Ce système se décompose en deux contributions principales :
- La contribution du ressort (force de rappel).
- La contribution de la force de gravité, compensée par l'allongement statique \( \frac{mg}{k} \).
Ainsi, en étudiant les oscillations autour de l'équilibre, l'expression \( \vec{F}_r = -k ~y \) (avec \( y \) mesuré depuis l'équilibre) représente l'évolution du système dans le régime linéaire.
Représentation par Radar Chart avec Chart.js
Le graphique suivant présente une analyse comparative qualitative des différentes forces influençant le système masse-ressort, notamment l'effet de la constante de raideur, de la masse, de l'allongement relatif et de la force de gravité. Ce radar chart offre une vue d'ensemble synthétique basée sur nos analyses théoriques.
FAQ - Questions Fréquentes
Qu'est-ce que Δ Les dans ce contexte ?
Dans ce contexte, Δ Les représente le point de référence choisi pour mesurer l'allongement du ressort. Il ne s'agit pas de la longueur à vide, mais d'une origine décalée qui pourrait correspondre à la position d'équilibre ou à une autre référence définie dans l'analyse.
Comment se justifie le signe négatif dans l'expression de la force ?
Le signe négatif dans \( \vec{F}_r = -k\,\Delta l \) signifie que la force de rappel agit toujours en sens opposé à l'allongement du ressort. Cela garantit que la force tend à ramener le système vers sa position d'équilibre.
Quelle est la différence entre la longueur à vide et la longueur à l'équilibre ?
La longueur à vide (\( l_0 \)) est la longueur du ressort sans aucune charge, alors que la longueur à l'équilibre (\( l_e \)) est la longueur obtenue lorsque la force du ressort équilibre exactement le poids de la masse, exprimée par \( l_e = l_0 + \frac{mg}{k} \).
Comment la règle de Hooke s'adapte-t-elle aux oscillations ?
Lorsqu'une masse oscille autour de sa position d'équilibre, l'extension dynamique est mesurée par rapport à cette position. L'expression de la force de rappel devient alors \( \vec{F}_r = -k\,y \), où \( y \) est le déplacement par rapport à l'équilibre.
