Optimale Afstand Tussen Binnen- en Buitenunit van een Split Airco

Bij de installatie van een split airconditioningsysteem is de afstand tussen de binnen- en buitenunit een cruciale factor die de prestaties, efficiëntie en levensduur van het systeem beïnvloedt. Hoewel er richtlijnen en aanbevelingen zijn, kan de maximaal toegestane afstand variëren afhankelijk van het specifieke model, merk en type airco. Het is daarom essentieel om de specificaties van de fabrikant te raadplegen voor de meest nauwkeurige informatie.

Belangrijkste Inzichten

Maximale Afstand: De maximaal toegestane afstand tussen binnen- en buitenunits van split airco's ligt doorgaans tussen de 15 en 25 meter.
Optimaal Rendement: Kortere leidingen tussen de units resulteren over het algemeen in een hoger rendement en betere prestaties van de airco.
Installatie en Regelgeving: Naast de afstand zijn er ook andere belangrijke aspecten, zoals geluidsnormen, afstand tot de erfgrens en eventuele vergunningsvereisten, waarmee rekening gehouden moet worden bij de installatie.

De Ideale en Maximale Afstand

De afstand tussen de binnen- en buitenunit van een split airco is van direct belang voor de efficiëntie van het koelproces. Koelvloeistof circuleert door de leidingen tussen de twee units om warmte te transporteren. Hoe langer deze leidingen zijn, hoe groter het drukverlies en warmteverlies of -aanwinst, wat kan leiden tot een verminderd rendement van het systeem.

Aanbevolen Afstanden

Verschillende bronnen geven variërende aanbevelingen voor de ideale en maximale afstand. Over het algemeen wordt geadviseerd om de afstand zo kort mogelijk te houden. Een veelgenoemde ideale afstand ligt tussen de 3 en 15 meter. Sommige fabrikanten bieden systemen waarbij een kortere afstand van bijvoorbeeld 2,5 tot 4,5 meter als "easy" installatie wordt beschouwd.

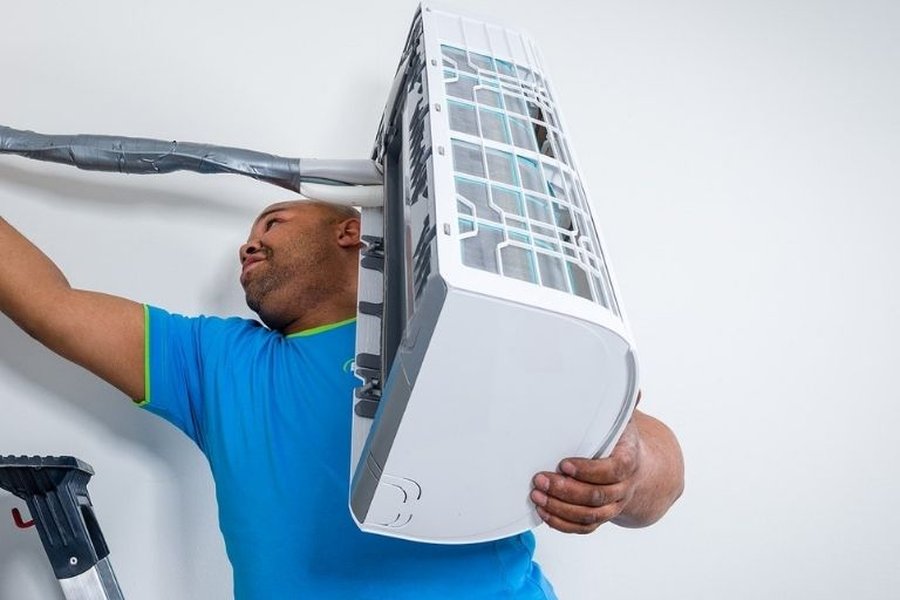

Installatie van een binnenunit van een split airco

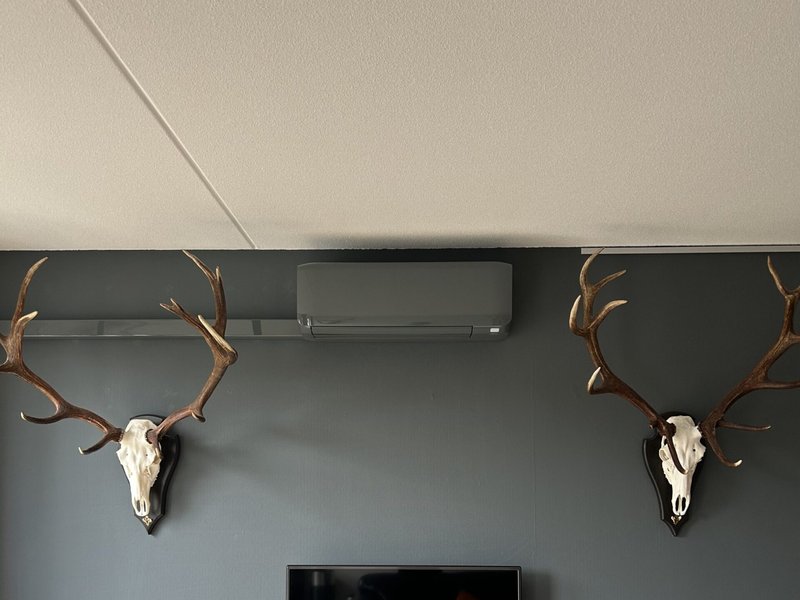

Binnenunit van een split airco netjes weggewerkt.

Variatie in Maximale Afstand

De maximaal toegestane afstand kan sterk variëren per model en fabrikant. Gangbare maximale afstanden die worden genoemd zijn 15 meter, 20 meter, en soms zelfs tot 25 meter voor specifieke systemen, zoals multi-split airco's. Het is cruciaal om de handleiding van de specifieke airco te raadplegen, aangezien de capaciteitsklasse van het systeem ook invloed heeft op de maximaal toegestane leidinglengte.

Een complete split airco systeem met binnen- en buitenunit.

Waarom de Afstand Belangrijk is

De afstand tussen de binnen- en buitenunit heeft directe gevolgen voor de werking en efficiëntie van de airconditioning. Enkele belangrijke redenen waarom de afstand ertoe doet zijn:

Rendement en Energieverbruik

Kortere leidingen minimaliseren het verlies van koelcapaciteit en het energieverbruik. Bij langere afstanden moet het systeem harder werken om de gewenste temperatuur te bereiken en te handhaven, wat resulteert in een hoger energieverbruik en lagere efficiëntie.

Drukverlies in de Leidingen

De koelvloeistof ondervindt weerstand wanneer deze door de leidingen stroomt. Bij langere leidingen neemt dit drukverlies toe, wat de effectiviteit van het koelcircuit vermindert.

Kosten van Installatie

Langere leidingen vereisen meer materiaal en arbeid voor installatie, wat de totale kosten kan verhogen.

Levensduur van het Systeem

Een systeem dat constant op de grens van zijn capaciteit moet werken vanwege te lange leidingen, kan een kortere levensduur hebben.

Factoren die de Maximale Afstand Beïnvloeden

Naast het specifieke model en merk zijn er nog andere factoren die bepalend kunnen zijn voor de maximaal haalbare afstand tussen de units:

Type Systeem

Bij multi-split systemen, waarbij meerdere binnenunits zijn aangesloten op één buitenunit, kan de totale leidinglengte per binnenunit verschillen. De maximale afstand tussen de buitenunit en de verst verwijderde binnenunit kan bij multi-split systemen oplopen tot 20-25 meter.

Multi-split airco buitenunit met aansluitingen voor meerdere binnenunits

Een multi-split buitenunit voor het aansluiten van meerdere binnenunits.

Hoogteverschil

Het hoogteverschil tussen de binnen- en buitenunit is ook een belangrijke overweging. Fabrikanten specificeren vaak een maximaal toegestaan hoogteverschil om ervoor te zorgen dat de koelvloeistof correct kan circuleren.

Diameter van de Leidingen

De diameter van de koelleidingen is afgestemd op de capaciteit van het systeem en de verwachte leidinglengte. Bij langere afstanden kan een grotere diameter nodig zijn om drukverlies te minimaliseren.

Aandachtspunten bij Installatie

Naast de afstand tussen de units zijn er diverse andere installatieregels en -aandachtspunten die essentieel zijn voor een correct werkend en veilig systeem:

Plaatsing van de Buitenunit

De buitenunit dient op een stabiele ondergrond te staan of stevig aan een muur bevestigd te worden. Belangrijke overwegingen bij de plaatsing van de buitenunit zijn:

Beschutting: Plaats de buitenunit bij voorkeur in de schaduw of onder een afdak om directe blootstelling aan zonlicht te beperken, wat de efficiëntie ten goede komt.
Luchtcirculatie: Zorg voor voldoende ruimte rondom de buitenunit (minimale afstanden tot muren en andere objecten) om een onbelemmerde luchtstroom mogelijk te maken. Gangbare minimale afstanden zijn 15 cm tot de muur, 15 cm boven de unit, 100 cm voor de unit en 50 cm aan de zijkanten.
Geluidsniveau: Houd rekening met geluidsnormen, met name in relatie tot buren. De wettelijke geluidsnorm voor een buitenunit op de erfgrens is vaak maximaal 40 dB. Plaats de unit niet direct aan de erfgrens en overweeg geluiddempende maatregelen indien nodig.
Condenswaterafvoer: Zorg voor een geschikte afvoer voor het condenswater dat door de buitenunit wordt geproduceerd.

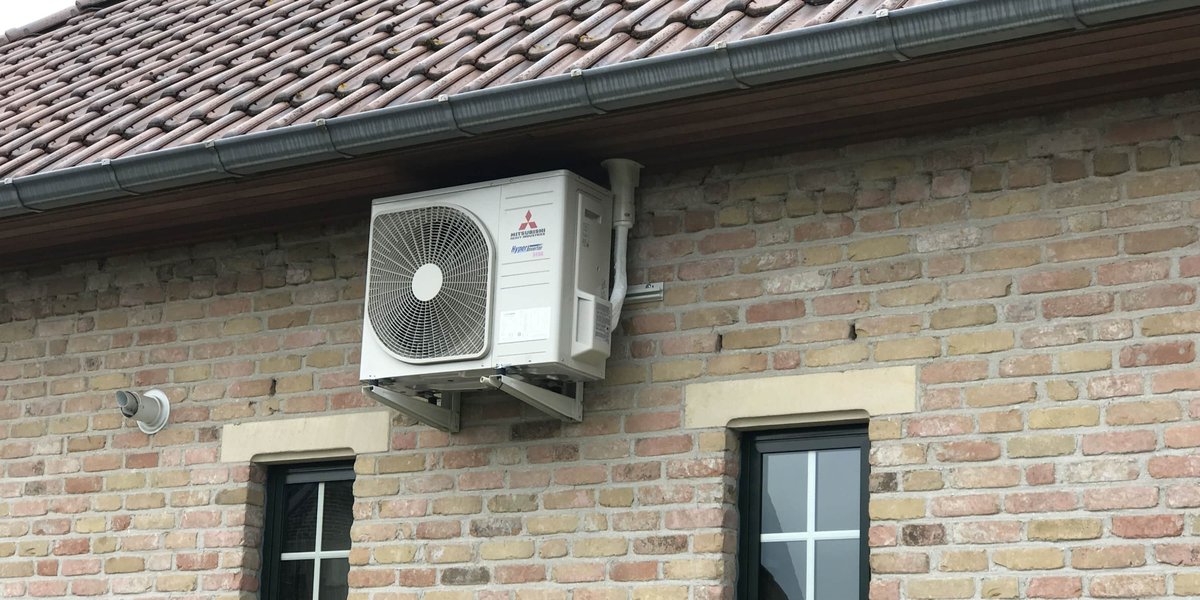

Buitenunit van een split airco geplaatst op een muurbeugel

Correct geplaatste buitenunit van een split airco.

Plaatsing van de Binnenunit

De binnenunit moet op een strategische plek worden geïnstalleerd voor optimale luchtverspreiding en comfort:

Luchtcirculatie: Plaats de binnenunit niet te dicht bij obstakels die de luchtstroom kunnen belemmeren. Zorg voor voldoende afstand aan alle kanten (bijvoorbeeld 15 cm naar boven, 12 cm aan de zijkanten, 20 cm naar beneden).
Afstand tot Warmtebronnen: Vermijd plaatsing in de buurt van warmtebronnen zoals kookplaten of open haarden.
Stevige Ondergrond: De wand of het plafond moet stevig genoeg zijn om het gewicht van de binnenunit te dragen.
Condenswaterafvoer: Zorg ervoor dat de condenswaterslang van de binnenunit met een lichte afloop wordt geïnstalleerd voor correcte afvoer.
Afstand tot Elektrische Apparatuur: Houd een minimale afstand van minstens één meter aan tussen de binnenunit en andere elektrische apparaten zoals televisies of computers.

Leidingwerk en Isolatie

Het correct aanleggen en isoleren van de koelleidingen is essentieel om energieverlies te voorkomen en de efficiëntie te waarborgen.

Het isoleren van de koelleidingen is cruciaal voor een efficiënte werking.

F-gassen Regelgeving

Voor de installatie van split airco's met koelmiddel (F-gassen) is volgens Europese regelgeving een gecertificeerde installateur vereist voor de handelingen met het koelmiddel, zoals het tot stand brengen van de F-gassen koppeling en het vacumeren van het systeem. Het zelf installeren van een split airco is vaak wel toegestaan tot op zekere hoogte (zoals het ophangen van de units en aanleggen van leidingen), maar de inbedrijfstelling moet altijd door een F-gassen gecertificeerde professional worden uitgevoerd.

Vergunningen en Gemeentelijke Regelgeving

Afhankelijk van uw woonplaats kunnen er gemeentelijke regels gelden met betrekking tot de plaatsing van buitenunits, waaronder meldingsplichten of zelfs vergunningsvereisten. Het is raadzaam om vooraf de lokale voorschriften te controleren.

Invloed van Afstand op Prestaties: Een Samenvatting

De afstand tussen de binnen- en buitenunit heeft een directe invloed op de prestaties van een split airconditioningsysteem. De volgende tabel vat de belangrijkste relaties samen:

Afstand Tussen Units	Effect op Rendement	Effect op Energieverbruik	Effect op Koelcapaciteit	Drukverlies in Leidingen
Kort (bv. 3-10 meter)	Hoog	Laag	Maximaal	Minimaal
Gemiddeld (bv. 10-15 meter)	Gemiddeld	Gemiddeld	Iets verminderd	Merkbaar
Lang (bv. > 15 meter, tot max. toegestaan)	Lager	Hoger	Verminderd	Aanzienlijk

Video Uitleg: Afstand tussen Mini Split en Condensor

De volgende video geeft een visuele uitleg over het belang van de afstand tussen de mini-split (binnenunit) en de condensor (buitenunit).

Deze video benadrukt het belang van het optimaliseren van de afstand om ervoor te zorgen dat het systeem efficiënt kan functioneren. Het illustreert visueel hoe elke extra meter leiding invloed kan hebben op de prestaties.

FAQ: Veelgestelde Vragen over Airco Afstanden

Is 30 meter te ver voor de afstand tussen de binnen- en buitenunit van een split airco?

Voor de meeste standaard split airco systemen is 30 meter te ver. De maximaal aanbevolen of toegestane afstand ligt doorgaans tussen de 15 en 25 meter. Een te grote afstand kan leiden tot aanzienlijk prestatieverlies.

Wat is de kortst mogelijke afstand tussen de binnen- en buitenunit?

De kortst mogelijke afstand wordt vaak gespecificeerd door de fabrikant, maar ligt doorgaans rond de 1,5 tot 3 meter. Een minimale afstand is nodig om het leidingwerk correct aan te kunnen sluiten en bochten te maken.

Beïnvloedt de afstand de geluidsproductie van de airco?

De afstand tussen de units zelf heeft geen directe invloed op het geluidsniveau dat de units produceren. Echter, de locatie van de buitenunit ten opzichte van de erfgrens en omliggende bebouwing is cruciaal om geluidsoverlast te minimaliseren en te voldoen aan de wettelijke geluidsnormen.

Mag ik de koelleidingen zelf verlengen als de standaard lengte te kort is?

Het aanpassen of verlengen van koelleidingen vereist specifieke kennis, gereedschap en het werken met koelmiddelen, wat onder de F-gassen regelgeving valt. Dit dient te worden uitgevoerd door een F-gassen gecertificeerde installateur om lekkages en schade aan het systeem te voorkomen.

Zijn er airco systemen waarbij de afstand tussen de units minder kritisch is?

Monoblock airco's, waarbij de binnen- en buitenunit in één behuizing zijn geïntegreerd, hebben geen koelleidingen en dus ook geen beperkingen qua afstand tussen units. Deze systemen vereisen echter wel een directe aansluiting met de buitenlucht.
