Tutorial: Configurar Red Mesh con Gateways de Milesight

Una guía completa para desplegar y optimizar redes mesh con dispositivos Milesight

Destacados

Configuración Inicial y Preparación: Aprende cómo conectar físicamente y acceder a la interfaz del gateway.
Integración de Nodes LoRaWAN: Configura y vincula dispositivos LoRaWAN para crear un flujo de datos robusto dentro de la red mesh.
Implementación y Monitoreo Mesh: Conecta múltiples gateways mediante métodos integrados y utiliza herramientas como Node-RED para el monitoreo centralizado.

Introducción

La configuración de una red mesh con gateways de Milesight es un proceso que, si bien se basa en tecnologías LoRaWAN, permite crear una red extendida y redundante que mejora la cobertura y la eficiencia de la conexión entre dispositivos IoT. Este tutorial provee una guía paso a paso y detallada, adaptada a las características técnicas de los gateways Milesight, para que puedas implementar y mantener una red mesh robusta.

En este tutorial abordaremos tanto la configuración básica de los dispositivos como la integración de nodos y la interacción entre múltiples gateways, incluyendo la utilización de herramientas de monitorización. Asimismo, se indicarán consejos y recomendaciones para asegurar que todos los dispositivos trabajen de forma coherente, maximizando la cobertura y la estabilidad de la red.

1. Preparación y Configuración Básica del Gateway

1.1. Conexión Física y Acceso a la Interfaz Web

El primer paso para configurar cualquier red consiste en preparar el hardware. Antes de iniciar la configuración, asegúrate de que tus gateways Milesight estén desempaquetados, conectados a la fuente de alimentación y a la red local mediante cable Ethernet o a través de conexión 4G, dependiendo de tus preferencias y disponibilidad.

Al encender el dispositivo, este debería iniciar un punto de acceso inalámbrico (por ejemplo, "Gateway_XXXXX"). Conéctate a este punto de acceso utilizando un dispositivo móvil o una computadora. Una vez conectado, abre un navegador y accede a la dirección IP predeterminada (usualmente 192.168.1.1 o similar). Las credenciales de acceso suele ser "admin" para el nombre de usuario y la contraseña, aunque algunos modelos pueden variar, por lo que es fundamental confirmar esta información en la documentación específica de tu modelo.

Consejos Iniciales

- Verifica que el cableado y la conexión a internet sean estables.
- Asegúrate de haber anotado o cambiado las credenciales predeterminadas para evitar problemas de seguridad.
- Consulta el manual del dispositivo para confirmar las instrucciones específicas de tu modelo.

1.2. Configuración de la Conexión WAN

Una vez que hayas accedido a la interfaz del gateway, el siguiente paso es configurar la conexión a internet. Dirígete a la sección de configuración de red, usualmente etiquetada como Network > Interface > Port. Aquí tendrás la opción de seleccionar el tipo de conexión que se adapte a tu infraestructura:

Static IP: Si tienes una dirección IP fija asignada.
DHCP Client: Útil en entornos domésticos o empresariales donde se asignan direcciones IP automáticamente.
PPPoE: Común en ciertas conexiones de banda ancha que requieren autenticación.

Configura el servidor DNS (Domain Name System) si es necesario y guarda los ajustes. Al finalizar este paso, tu gateway tendrá acceso a internet y podrá comunicarse con servicios externos o la nube de Milesight, lo cual es crucial para enviar y recibir datos desde los dispositivos conectados.

1.3. Configuración del Packet Forwarder

La función de Packet Forwarder es esencial en la integración de los nodos LoRaWAN, pues canaliza la información desde los sensores hasta el servidor de red. Para habilitar esta función:

Accede a la sección Packet Forwarder > General.
Habilita el servidor localhost, lo que permitirá que el gateway trabaje como un nodo local en la red.
Guarda los cambios para confirmar la activación de esta funcionalidad.

Este ajuste garantiza que el gateway pueda recibir y reenviar los paquetes de datos de los dispositivos y sensores LoRaWAN, y es un paso esencial para el funcionamiento de la red mesh.

2. Configuración de Nodos LoRaWAN

2.1. Preparación de los Nodos

Los nodos LoRaWAN son los dispositivos sensores que se conectan al gateway para enviar datos. Antes de integrarlos en la red, sigue estos pasos:

Verifica que los nodos no estén ya asociados a otros servidores de red, ya que esto podría ocasionar conflictos con la nueva configuración.
Utiliza la aplicación especializada, disponible para algunos gateways, para revisar el estado de los nodos y asegurarte de que estén listos para ser añadidos a la red.
Actualiza el firmware de los nodos si fuera necesario para asegurar compatibilidad y buena comunicación.

2.2. Conexión de Nodos al Gateway

Con los nodos preparados, procede a la conexión de los mismos al gateway Milesight:

En la interfaz del gateway, accede a la sección Packet Forwarder > General y verifica que el servidor localhost se encuentre habilitado.
Configura cada nodo para que se una a la red indicando los parámetros de conexión necesarios, tales como la dirección del gateway y los parámetros de seguridad (SSID y contraseña, por ejemplo).
Asegura que todos los nodos tengan configuraciones consistentes, utilizando el mismo nombre de red y contraseña, lo cual es fundamental para que se integren correctamente en la red mesh.

Es importante recordar que la sincronización de configuraciones y parámetros de seguridad es vital para evitar interferencias y permitir una comunicación fluida entre todos los dispositivos en la red.

3. Implementación de la Red Mesh

3.1. Definición del Concepto de Red Mesh

El término "red mesh" se refiere a una topología de red en la que múltiples dispositivos (en este caso, gateways) se interconectan entre sí para formar una estructura de malla. Esta configuración permite que la red tenga redundancia y extienda su cobertura, de modo que si un nodo o gateway falla, los datos puedan enrutar por otros caminos disponibles.

Aunque la tecnología de Milesight se enfoca en redes LoRaWAN, es posible configurar los gateways para actuar de manera coordinada en una red extendida. Esto se logra sincronizando configuraciones y utilizando aplicaciones de integración como Node-RED para interconectar los dispositivos.

3.2. Configuración de Múltiples Gateways

Para implementar una red mesh efectiva con gateways de Milesight, es crucial desplegar múltiples dispositivos en puntos estratégicos que cubran la zona de interés. Sigue estos pasos para asegurar una correcta configuración:

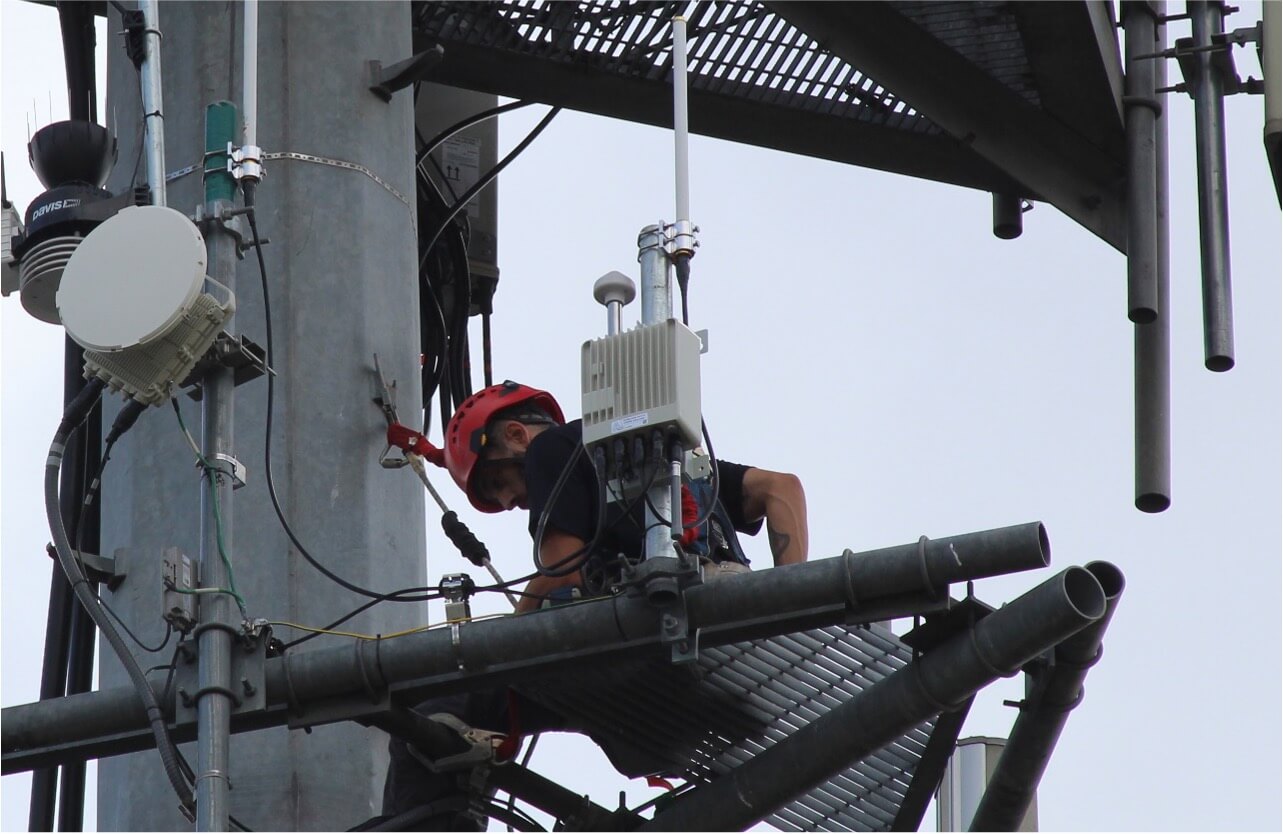

Instalación física: Coloca cada gateway en localizaciones estratégicas. La ubicación debe ser seleccionada de forma que evite interferencias causadas por obstáculos físicos (por ejemplo, paredes, estructuras metálicas, etc.), a la vez que maximizan la cobertura de señal.
Configuración de conexión a la nube: Configura cada gateway para transmitir datos hacia la misma plataforma de red o servidor central. Esto puede ser un servidor LoRaWAN público, una plataforma privada (como el IoT Cloud de Milesight) o un servidor personalizado compatible con protocolos MQTT, HTTP o HTTPS.
Coherencia en la configuración: Asegúrate de que las configuraciones de red y seguridad (como el SSID y la contraseña) sean idénticas en todos los gateway.

3.3. Integración de Comunicaciones entre Gateways

Uno de los desafíos al configurar una red mesh es habilitar la comunicación directa entre gateways para que puedan redirigir los datos de manera colaborativa. Para ello se pueden implementar las siguientes estrategias:

Uso del servidor local: Configura cada gateway para operar en modo de servidor local mediante la función del packet forwarder, permitiendo que cada dispositivo actúe como nodo router dentro de la red.
Implementación de flujos con Node-RED: Node-RED es una plataforma de programación visual que facilita la integración entre dispositivos. Activa esta función a través del menú App > Node-RED en la interfaz del gateway y utiliza flujos personalizados para enrutar datos entre varios gateways.
Scripts personalizados: En algunos casos, puede ser necesario implementar scripts (por ejemplo, utilizando Python o un lenguaje de scripting soportado) que ayuden a gestionar la comunicación entre dispositivos de forma dinámica, en función de la topología de red y la disponibilidad de nodos.

Este enfoque permite crear una red que no depende de un solo punto de fallo y que puede adaptarse dinámicamente a cambios en la topología, asegurando continuidad en la transmisión de datos incluso si uno de los gateways presenta una falla temporal.

3.4. Tabla Resumen de Configuración Mesh

Etapa	Acciones	Notas
Preparación del Gateway	- Conexión física - Acceso vía IP predeterminada - Configuración de red WAN	Verificar cables y credenciales iniciales.
Configuración de Packet Forwarder	- Habilitar servidor localhost - Guardar configuraciones	Esencial para la conexión de nodos loRaWAN.
Integración de Nodos LoRaWAN	- Verificar estado de nodos - Configurar parámetros de red - Añadir nodos al gateway	Uso de la misma configuración de seguridad en nodos.
Implementación de Red Mesh	- Colocar múltiples gateways en posiciones estratégicas - Configurar comunicación entre ellos - Usar Node-RED y scripts para enrutar datos	Asegurar redundancia y cobertura extendida.

4. Configuración Avanzada: Uso de Node-RED y Personalización

4.1. Activación y Uso de Node-RED

Node-RED es una herramienta de programación visual que facilita la creación de flujos de datos e integración entre dispositivos. La activación de Node-RED en los gateways Milesight ofrece las siguientes ventajas:

Visualización de Datos: Permite monitorizar en tiempo real los datos enviados por los nodos.
Interconexión de Gateways: Facilita la creación de flujos que integren datos de múltiples gateways en una misma red.
Automatización y Alertas: Permite programar acciones automáticas basadas en la recepción de datos o en el estado de la red.

Para activar Node-RED, sigue estos pasos:

Ingresa a la sección App > Node-RED en la interfaz web del gateway.
Habilita la aplicación. Este proceso puede requerir unos instantes mientras se inicializa el entorno.
Una vez activado, utiliza la interfaz gráfica para crear flujos que conecten los datos de los nodos LoRaWAN y los gateways.

Es recomendable explorar las plantillas y ejemplos disponibles dentro de Node-RED para adaptar flujos a las necesidades específicas de tu red.

4.2. Personalización y Scripts Avanzados

Aparte de las funciones básicas, puedes optar por escribir scripts personalizados para gestionar la comunicación entre gateways. Esto es especialmente útil si deseas implementar algoritmos de enrutamiento dinámico o ajustar la topología de la red de forma automatizada.

Los scripts pueden incluir tareas tales como:

Reenvío Selectivo de Datos: Filtrado y redirección de paquetes en función de parámetros personalizados.
Monitoreo de Estado: Verificación periódica de la conectividad entre gateways y ajustes automáticos en caso de detectar fallas.
Comunicación entre Dispositivos: Enlaces configurados para optimizar la eficiencia de la red mesh, de modo que si un gateway experimenta problemas, los datos se enruten por otro camino disponible.

Aunque la implementación de scripts personalizados requiere conocimientos intermedios de programación, esta capa adicional de personalización puede marcar una gran diferencia en la resiliencia y rendimiento de la red.

5. Pruebas y Verificación de la Red Mesh

5.1. Pruebas de Comunicación y Diagnóstico

Una vez configurados tanto los gateways como los nodos, es fundamental realizar pruebas de comunicación:

Envía Datos de Prueba: Utiliza los nodos LoRaWAN para enviar información de prueba y verifica que los datos lleguen a la plataforma central.
Utiliza Herramientas de Diagnóstico: Muchas veces, la interfaz web del gateway y Node-RED ofrecen herramientas de monitoreo en tiempo real para analisar el rendimiento, la latencia y la estabilidad de la red.
Revisión de Logs: Accede y revisa los logs de actividad para identificar posibles errores o configuraciones mal implementadas.

Realiza pruebas en diferentes momentos del día y desde diferentes ubicaciones para obtener una visión completa de la robustez de la red.

5.2. Ajustes Finos y Mantenimiento Continuo

El monitoreo y mantenimiento son esenciales para asegurar la continuidad en el funcionamiento de la red mesh:

Actualiza el Firmware: Realiza actualizaciones periódicas del firmware del gateway y de los nodos para corregir errores y mejorar la seguridad.
Ajusta la Ubicación: Si detectas áreas con poca cobertura, reubica físicamente los gateways o añade dispositivos adicionales para cubrir los "puntos ciegos."
Monitorea con Node-RED: Configura alertas que te notifiquen en caso de desconexión o problemas de rendimiento.
Revisa Configuraciones: Asegúrate de que las configuraciones, especialmente las de seguridad (SSID y claves), sean consistentes entre todos los dispositivos.

Un mantenimiento riguroso y la realización de ajustes basados en pruebas y diagnósticos permitirán que la red mantenga su robustez y adaptabilidad ante posibles interferencias o cambios entorno.

6. Consejos Prácticos y Recomendaciones Finales

6.1. Seguridad y Protección de la Red

La seguridad en una red mesh es primordial, sobre todo cuando la red integra múltiples gateways y nodos IoT.

Cambia las Credenciales Predeterminadas: Inmediatamente después del primer acceso, modifica el nombre de usuario y la contraseña para minimizar riesgos de acceso no autorizado.
Utiliza Contraseñas Fuertes: Implementa contraseñas robustas para el acceso tanto a la red como a la plataforma Node-RED.
Actualizaciones Constantes: Instala actualizaciones y parches de seguridad tan pronto se publiquen para evitar vulnerabilidades.

6.2. Optimización de la Cobertura

Para maximizar la cobertura de la red mesh, considera los siguientes puntos:

Distribución Estratégica: Ubica los gateways en puntos clave, asegurándote de tener una conexión directa o intermedia entre ellos.
Aislamiento de Interferencias: Evita ubicaciones cercanas a fuentes de interferencia electromagnética (como microondas o grandes instalaciones eléctricas).
Pruebas de Campo: Realiza mediciones de cobertura en el campo utilizando herramientas de diagnóstico para identificar zonas que requieran refuerzo.

6.3. Escalabilidad y Redundancia

Una red mesh bien diseñada debe poder escalar y ofrecer redundancia en caso de fallos. Algunas consideraciones son:

Implementa Puentes de Comunicación: Utiliza configuraciones avanzadas que permitan a los gateways comunicarse de forma dinámica y establecer rutas alternativas.
Planea para el Crecimiento: Diseña la topología de la red considerando futuras expansiones. Esto incluye prever la adición de nuevos nodos o gateways sin modificar significativamente la configuración existente.
Monitoreo Continuo: Una red que se supervisa de forma constante es más capaz de detectar y corregir fallos de manera proactiva.

Conclusión

Configurar una red mesh con gateways de Milesight implica una serie de pasos sistemáticos que abarcan desde la preparación inicial del hardware hasta la integración avanzada de nodos LoRaWAN y la interconexión entre múltiples gateways. Esta guía paso a paso ha abordado cada etapa del proceso, asegurando que incluso los aspectos más técnicos y detallados, como la configuración del packet forwarder, la activación de Node-RED y la implementación de scripts avanzados, sean cubiertos.

La clave para una red exitosa es la coherencia en las configuraciones de seguridad y red, la planificación estratégica de la ubicación de dispositivos y un monitoreo constante para mantener la robustez y flexibilidad de la infraestructura. Con estos pasos y recomendaciones, lograrás crear una red mesh que no solo mejora la cobertura en grandes áreas, sino que también ofrece redundancia y escalabilidad para futuras expansiones.

Este tutorial proporciona una visión integral y detallada, combinando conceptos esenciales y pasos prácticos para que profesionales de redes y entusiastas de IoT puedan implementar, monitorear y mantener una red robusta basada en tecnología Milesight. La adaptabilidad de la red mesh permite su uso en diversas aplicaciones, desde la vigilancia remota hasta el monitoreo ambiental, abriendo oportunidades en múltiples sectores.
