Entschlüsselung von Methanlecks: Von PPM zu Gramm pro Stunde nach DIN EN 15446
Eine umfassende Analyse zur Quantifizierung von Methanemissionen an Flanschverbindungen.
Wichtige Erkenntnisse zur Methanemissionsberechnung
- DIN EN 15446 ist der Schlüssel: Die Norm DIN EN 15446 ist entscheidend für die Messung und Quantifizierung von "fugitiven Emissionen" (flüchtigen Emissionen) aus Leckagen, wie sie an Flanschverbindungen auftreten.
- Volumenstrom ist unerlässlich: Eine Methankonzentration von 500 ppm allein reicht nicht aus, um die Emissionsrate in g/h zu bestimmen; der volumetrische Leckstrom des entweichenden Gases ist zwingend erforderlich.
- Mehrstufiger Umrechnungsprozess: Die Umrechnung erfordert typischerweise die Transformation von ppm (Volumenkonzentration) über mg/m³ (Massenkonzentration) hin zu g/h (Massenstromrate) unter Berücksichtigung von Gasgesetzen und spezifischen Messbedingungen.
Die Umrechnung einer Methankonzentration von 500 ppm, gemessen an einer Flanschverbindung, in eine Massenstromrate in Gramm pro Stunde (g/h) ist eine kritische Aufgabe, insbesondere im Kontext der Umweltschutzbestimmungen und der Einhaltung von Industriestandards wie DIN EN 15446. Diese Norm bietet einen Rahmen für die Bestimmung und Quantifizierung von Methanemissionen aus Quellen wie Leckagen an Betriebseinrichtungen und Rohrleitungen. Das Verständnis der zugrunde liegenden Prinzipien und die korrekte Anwendung der Mess- und Berechnungsverfahren sind unerlässlich, um präzise und nachvollziehbare Emissionsdaten zu erhalten.
Grundlagen der Methanemissionsmessung nach DIN EN 15446
Die DIN EN 15446 (Deutsche Fassung EN 15446:2008) ist ein Referenzstandard, der die manuelle Referenzmethode zur Bestimmung der Massenkonzentration spezifischer Elemente in stationären Quellenemissionen definiert. Sie wird breit zur Messung fugaler und diffuser Emissionen von Gasen und Dämpfen aus Lecks von Betriebseinrichtungen und Rohrleitungen eingesetzt. Insbesondere in der Erdgasindustrie ist sie ein wichtiges Instrument zur Messung und Berichterstattung von Methanemissionen an Messpunkten wie Flanschen. Die Norm legt fest, dass zur Bestimmung des Massenstroms nicht nur die Konzentration des Gases, sondern auch dessen volumetrischer Fluss an der Leckagestelle ermittelt werden muss.
Warum die DIN EN 15446 so wichtig ist
Die Bedeutung der DIN EN 15446 liegt in ihrer Rolle als standardisiertes Verfahren zur Erfassung von Methanlecks, die oft "flüchtig" sind und nicht über einen Kamin oder eine definierte Quelle entweichen. Diese sogenannten "fugitiven Emissionen" tragen erheblich zum gesamten Methanausstoß bei. Die Norm ermöglicht eine systematische Erfassung und Quantifizierung dieser Leckagen, was für Umweltberichte, die Einhaltung gesetzlicher Grenzwerte und die Optimierung von Anlagendichtheit unerlässlich ist.
Die Anwendung der DIN EN 15446 beinhaltet typischerweise die Verwendung eines methansensitiven Spürgerätes, wie eines Flammenionisationsdetektors (FID), um die Methankonzentration im direkten Umfeld einer vermuteten Leckage zu messen. Der in Volumen-ppm erhaltene Messwert wird dann als Grundlage für weitere Berechnungen herangezogen.

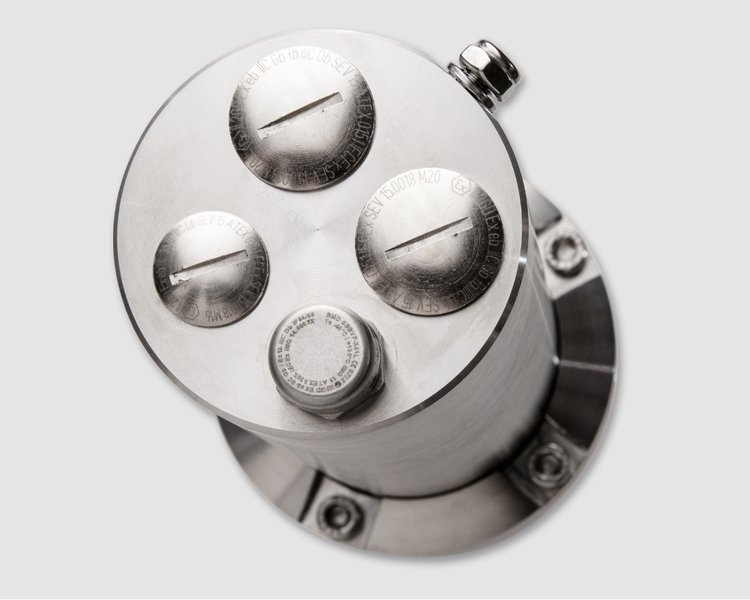

Abbildung: Eine Methan-Messsonde, typischerweise eingesetzt zur Erfassung von Konzentrationen an Flanschverbindungen gemäß DIN EN 15446.
Der Umrechnungsprozess: Von ppm zu g/h
Die Umrechnung einer Methankonzentration von 500 ppm in eine Massenstromrate in g/h erfordert einen mehrstufigen Ansatz, da ppm eine volumetrische Konzentration und g/h eine Massenstromrate darstellt. Ohne den Volumenstrom des entweichenden Gases kann eine präzise Umrechnung nicht vorgenommen werden. Hier sind die grundlegenden Schritte und die notwendigen Parameter:
Schritt 1: Umrechnung von ppm in Massenkonzentration (mg/m³)
Die volumetrische Konzentration (ppm) muss zunächst in eine Massenkonzentration (mg/m³) umgewandelt werden. Dies erfolgt unter Berücksichtigung der molaren Masse des Methans und des Molvolumens unter den gegebenen Bedingungen (Temperatur und Druck). Eine gängige Formel für diese Umrechnung, basierend auf dem idealen Gasgesetz, ist:
\[ \text{Massenkonzentration (mg/m}^3) = \frac{\text{ppm} \times \text{Molare Masse Methan (g/mol)}}{\text{Molvolumen (L/mol)}} \times \frac{1000 \text{ mg}}{1 \text{ g}} \]Für Methan (CH₄) beträgt die molare Masse ca. 16,04 g/mol. Bei Standardbedingungen (z.B. 20°C und 1013 mbar) beträgt das Molvolumen ca. 24,1 L/mol. Daher ist die Umrechnung für 500 ppm Methan:
\[ \text{Massenkonzentration} = 500 \text{ ppm} \times \frac{16,04 \text{ g/mol}}{24,1 \text{ L/mol}} \approx 332 \text{ mg/m}^3 \]Einige Quellen verwenden vereinfachte Umrechnungsfaktoren, z.B. 1 ppm CH₄ ≈ 0.655 mg/m³ bei 25°C und 1 atm. Mit diesem Faktor ergäbe sich für 500 ppm:
\[ 500 \text{ ppm} \times 0.655 \text{ mg/m}^3/\text{ppm} \approx 327.5 \text{ mg/m}^3 \]Diese Werte liegen nahe beieinander und sind von den exakten Temperatur- und Druckbedingungen abhängig.
Schritt 2: Bestimmung des volumetrischen Leckstroms (Q)
Dies ist der kritische Schritt. Die DIN EN 15446 erfordert die Messung oder Abschätzung des volumetrischen Leckstroms (z.B. in m³/h) an der Flanschverbindung. Eine punktuelle Konzentrationsmessung von 500 ppm gibt allein keine Auskunft über die Menge des entweichenden Gases. Der Volumenstrom muss durch spezifische Messverfahren, die oft im Rahmen der Norm beschrieben sind, ermittelt werden. Dies kann durch direkte Flussmessungen, Leckagequerschnittsberechnungen oder Modellierungen geschehen.

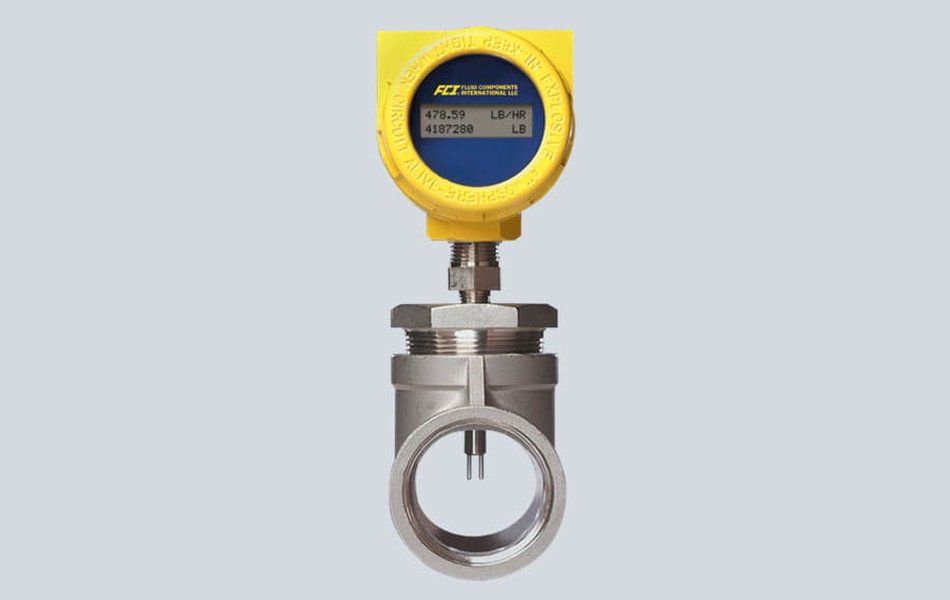

Abbildung: Ein Gasdurchflussmesser, der für die Bestimmung des volumetrischen Leckstroms unerlässlich ist.
Schritt 3: Berechnung der Massenemissionen (g/h)
Sobald die Massenkonzentration (mg/m³) und der volumetrische Leckstrom (m³/h) bekannt sind, kann die Massenemission rate in g/h berechnet werden:
\[ \text{Emissionsrate (g/h)} = \text{Massenkonzentration (mg/m}^3) \times \text{Volumenstrom (m}^3/\text{h}) \times \frac{1 \text{ g}}{1000 \text{ mg}} \]Wenn wir beispielsweise von einer Massenkonzentration von 332 mg/m³ ausgehen und einen hypothetischen Leckstrom von 0,1 m³/h annehmen (dieser Wert muss gemessen werden!), wäre die Berechnung:
\[ \text{Emissionsrate} = 332 \text{ mg/m}^3 \times 0,1 \text{ m}^3/\text{h} \times \frac{1 \text{ g}}{1000 \text{ mg}} = 0,0332 \text{ g/h} \]Dieses Beispiel verdeutlicht, dass der Volumenstrom der entscheidende Faktor für die Umrechnung ist. Ohne ihn ist eine genaue Bestimmung des Massenstroms nicht möglich.
Einflussfaktoren und praktische Überlegungen
Die Genauigkeit der Emissionsberechnung hängt von verschiedenen Faktoren ab, die über die reine Konzentrationsmessung hinausgehen. Diese Faktoren müssen gemäß DIN EN 15446 berücksichtigt werden, um realistische und repräsentative Ergebnisse zu erzielen.
Thermodynamische Zustandsgrößen
Die Dichte von Methan ist temperatur- und druckabhängig. Präzise Berechnungen erfordern die Kenntnis der Betriebsbedingungen (Temperatur und Druck) an der Leckagestelle, um die Dichte des Methans exakt zu bestimmen. Die molare Masse von Methan (CH₄) beträgt etwa 16,04 g/mol. Das Molvolumen eines idealen Gases bei 20 °C und Normaldruck (1013 mbar) beträgt ungefähr 24,1 L/mol. Diese Werte sind grundlegend für die Umrechnung von Volumen- in Massenkonzentrationen.
Grenzwerte und Sicherheitsaspekte
Im Kontext der Gaslecksuche und -bewertung sind oft die Untere Explosionsgrenze (UEG oder LEL) relevant. Für Methan liegt die UEG in Europa bei 4,4 Vol.-%. Ein Wert von 1% LEL entspricht 500 ppm Methan. Dies ist ein wichtiger Referenzpunkt für die Sicherheit, gibt aber, wie bereits erwähnt, keinen direkten Massenstrom an.
Anwendungsbereiche der DIN EN 15446
Die Norm findet breite Anwendung in der Erdgasversorgung und Gasinfrastruktur. Messinitiativen, bei denen hunderttausende Messpunkte untersucht wurden, zeigen, dass nur ein kleiner Prozentsatz der Leckagen Emissionen über der messtechnischen Nachweisgrenze aufweist. Dies unterstreicht die Bedeutung einer systematischen Erfassung und Bewertung nach DIN EN 15446.
Abbildung: Eckdaten einer Messinitiative zu Methanemissionen, die die Anwendung der DIN EN 15446 unterstreichen.
Zusammenfassung der Mess- und Berechnungsparameter
Die folgende Tabelle fasst die wichtigsten Parameter und ihre Relevanz für die Umrechnung von Methankonzentrationen in Massenemissionen nach DIN EN 15446 zusammen:
| Parameter | Einheit | Beschreibung | Relevanz für Umrechnung in g/h |
|---|---|---|---|
| Methankonzentration | ppm (Vol.-) | Gemessener Volumenanteil von Methan in der Luft am Leckpunkt. | Ausgangswert für die Berechnung der Massenkonzentration. |
| Volumetrischer Leckstrom | m³/h oder L/min | Volumen des Gases, das pro Zeiteinheit aus der Leckage entweicht. | Unerlässlich zur Umrechnung von Konzentration in Massenstrom. Muss gemessen oder geschätzt werden. |
| Molare Masse Methan | g/mol | Chemische Eigenschaft von Methan (CH₄). | Wird zur Umrechnung von Volumen- in Massenkonzentrationen benötigt. |
| Molvolumen | L/mol oder m³/mol | Volumen, das ein Mol eines idealen Gases unter bestimmten Bedingungen einnimmt. | Wird zur Umrechnung von Volumen- in Massenkonzentrationen benötigt. |
| Dichte von Methan | kg/m³ oder g/L | Masse pro Volumeneinheit von Methan unter den gegebenen Temperatur- und Druckbedingungen. | Wird indirekt über Molmasse und Molvolumen bei der Umrechnung berücksichtigt. |
| Temperatur und Druck | °C, K / bar, mbar | Umgebungsbedingungen am Messpunkt. | Beeinflussen das Molvolumen und somit die genaue Umrechnung. |
| Hintergrundkonzentration | ppm | Methankonzentration der Umgebungsluft ohne Leckage. | Wird zur Isolierung des tatsächlichen Leckanteils benötigt (nicht direkt in der Grundformel, aber relevant für DIN EN 15446). |
Komplexität der Emissionsbewertung – Ein Radar-Chart
Die Bewertung und Umrechnung von Methanemissionen nach DIN EN 15446 ist ein vielschichtiger Prozess, der verschiedene Aspekte berücksichtigt. Der folgende Radar-Chart veranschaulicht die Komplexität und die Bedeutung der einzelnen Faktoren, die bei der präzisen Quantifizierung von Leckagen eine Rolle spielen.
Der Radar-Chart zeigt, dass die Volumenstrommessung (m³/h) die höchste Bedeutung für eine präzise g/h-Berechnung hat, während der reine Kenntnisstand aus der 500 ppm-Angabe in diesem Bereich am geringsten ist. Dies untermauert die Notwendigkeit, weitere Messdaten zu erheben, um eine vollständige und genaue Emissionsbewertung gemäß DIN EN 15446 zu ermöglichen.
Der Messprozess nach DIN EN 15446: Ein Überblick
Die DIN EN 15446 beschreibt einen systematischen Messprozess für fugitive Emissionen. Dieser Prozess beinhaltet mehrere Schritte, die von der initialen Lecksuche bis zur abschließenden Quantifizierung reichen.
Systematische Lecksuche und -identifikation
Zunächst wird eine systematische Lecksuche an allen potenziellen Emissionsquellen durchgeführt. Dazu gehören Flansche, Ventile, Pumpen, Kompressoren und andere Verbindungsstücke. Dabei werden methansensitive Detektoren verwendet, um erhöhte Konzentrationen zu identifizieren. Ein Wert von 500 ppm Methan, wie in der Anfrage genannt, würde typischerweise als relevante Leckage eingestuft, die eine weitere Untersuchung erfordert.
Quantifizierung der Leckage
Nach der Identifizierung einer Leckage folgt die Quantifizierungsphase. Hierbei wird nicht nur die Konzentration gemessen, sondern auch der tatsächliche Volumenstrom des entweichenden Gases. Dies kann durch verschiedene Methoden erfolgen, darunter:
- Direkte Flussmessung: Einsatz von speziellen Durchflussmessgeräten, die den Volumenstrom des Gases direkt an der Leckagestelle erfassen können.
- Haubenmessungen: Abdeckung der Leckagestelle mit einer Haube, um das entweichende Gas zu sammeln und den Fluss zu bestimmen.
- Berechnung basierend auf Leckagegeometrie und Druck: Wenn die Geometrie des Lecks und der Druckunterschied bekannt sind, kann der Volumenstrom berechnet werden.
Umgang mit hohen Konzentrationen ("Pegged Reading")
Bei sehr hohen Konzentrationen, die das Messgerät übersteigen (sogenannte "pegged readings", z.B. über 10.000 ppm oder 50.000 ppm), kommen oft spezifische Umrechnungsfaktoren oder weitere Messprotokolle zum Einsatz. Die EPA (Environmental Protection Agency) verwendet beispielsweise Umrechnungsfaktoren für diese "pegged reading"-Situationen, um eine Abschätzung der Emissionen vorzunehmen.
Verbindung zwischen Konzentration und Massenstrom: Ein Mindmap
Die Beziehung zwischen der gemessenen Methankonzentration in ppm und der letztendlich gesuchten Massenstromrate in g/h ist komplex und erfordert mehrere Zwischenschritte und zusätzliche Daten. Das folgende Mindmap veranschaulicht diese Zusammenhänge und die Faktoren, die berücksichtigt werden müssen.
(m³/h)"] id6["Messung am Leck"] id7["Abschätzung / Modellierung"] id8["Umgebungsbedingungen"] id9["Temperatur
(°C/K)"] id10["Druck
(bar/mbar)"] id11["Gaseigenschaften"] id12["Molare Masse CH₄
(16.04 g/mol)"] id13["Molvolumen
(~24.1 L/mol @ 20°C, 1013mbar)"] id14["Umrechnungsschritte"] id15["ppm zu Massenkonzentration (mg/m³)"] id16["Formel: c_m = (c_v * M_m) / V_m"] id17["Massenkonzentration zu Massenstrom (g/h)"] id18["Formel: Emissionsrate = c_m * Q * (1g/1000mg)"] id19["DIN EN 15446: Standards & Anwendung"] id20["Leckagemessung an Flanschen"] id21["Quantifizierung fugaler Emissionen"] id22["Berichterstattung & Dokumentation"] id23["Praktische Implikationen"] id24["Softwareunterstützung (z.B. K3V)"] id25["Kalibriergase"] id26["Sicherheit (LEL)"]
Dieses Mindmap verdeutlicht die Vernetzung der verschiedenen Parameter und die methodische Herangehensweise, die gemäß DIN EN 15446 erforderlich ist, um eine umfassende und präzise Emissionsbewertung zu gewährleisten.
Häufig gestellte Fragen (FAQ)
Was bedeutet 500 ppm Methan?
Kann ich 500 ppm Methan direkt in g/h umrechnen?
Warum ist der Volumenstrom so entscheidend für die Umrechnung?
Welche Rolle spielt die DIN EN 15446 bei dieser Umrechnung?
Welche weiteren Parameter beeinflussen die Umrechnung?
Fazit
Die Umrechnung einer Methankonzentration von 500 ppm an einer Flanschverbindung in eine Massenstromrate in Gramm pro Stunde (g/h) nach DIN EN 15446 ist ein präziser, aber komplexer Prozess. Es ist von entscheidender Bedeutung, dass neben der gemessenen Methankonzentration auch der genaue volumetrische Leckstrom des entweichenden Gases bekannt ist. Ohne diese Schlüsselinformation ist eine zuverlässige Quantifizierung der Emissionen in g/h nicht möglich. Die DIN EN 15446 bietet den notwendigen Rahmen für die systematische Erfassung, Messung und Berechnung dieser fugalen Emissionen, was für die Einhaltung von Umweltvorschriften und die Bewertung der Anlagenintegrität unerlässlich ist. Die Berücksichtigung von thermodynamischen Bedingungen und die Anwendung der spezifischen Formeln der Norm gewährleisten genaue und vergleichbare Ergebnisse.
