Метод последовательных приближений: ключ к точным расчетам устойчивости стержней при сжатии

Разбираемся, как итерационный подход помогает инженерам проектировать надежные конструкции, избегая внезапного разрушения.

Основные моменты

Итерационное уточнение: Метод последовательных приближений позволяет шаг за шагом уточнять параметры стержня (например, площадь сечения), когда они взаимозависимы, что особенно важно при расчете на устойчивость.
Преодоление циклической зависимости: Основная задача метода — решить проблему, когда для определения одной величины (например, коэффициента продольного изгиба φ) нужно знать другую (гибкость λ), которая, в свою очередь, зависит от первой.
Обеспечение надежности: Точный расчет критической силы и подбор сечения с помощью этого метода предотвращают потерю устойчивости (продольный изгиб) при напряжениях, которые могут быть ниже предела прочности материала.

Зачем нужен метод последовательных приближений при расчете на устойчивость?

При расчете конструкций на устойчивость при продольном сжатии инженеры часто сталкиваются с ситуацией, когда ключевые параметры, необходимые для определения безопасности элемента, зависят друг от друга. Классическим примером является расчет сжатого стержня (например, колонны или стойки).

Условие устойчивости такого стержня обычно выражается формулой, включающей коэффициент продольного изгиба \( \varphi \). Этот коэффициент критически важен, так как он показывает, насколько нужно снизить допускаемое напряжение по сравнению с расчетом на простое сжатие, чтобы учесть возможность потери устойчивости.

Проблема заключается в том, что коэффициент \( \varphi \) сам зависит от гибкости стержня \( \lambda \). Гибкость же определяется по формуле: \[ \lambda = \frac{\mu l}{i} \] где:

\( \mu \) – коэффициент приведения длины, зависящий от условий закрепления концов стержня (см. рисунок ниже).
\( l \) – расчетная длина стержня.
\( i \) – минимальный радиус инерции поперечного сечения стержня.

Радиус инерции \( i \), в свою очередь, напрямую зависит от формы и размеров поперечного сечения стержня (например, от его площади \( A \)). Если мы проектируем стержень, то есть подбираем его сечение, то площадь \( A \) и радиус инерции \( i \) являются искомыми величинами.

Таким образом, возникает замкнутый круг:

Чтобы найти требуемую площадь сечения \( A \), нужно знать \( \varphi \).
Чтобы определить \( \varphi \), нужно знать гибкость \( \lambda \).
Чтобы рассчитать \( \lambda \), нужно знать радиус инерции \( i \), который зависит от искомой площади \( A \).

Именно для разрыва этого "порочного круга" и применяется метод последовательных приближений. Он позволяет начать с предположительного значения одного из параметров и итерационно уточнять его, пока не будет достигнуто решение, удовлетворяющее всем условиям с достаточной точностью.

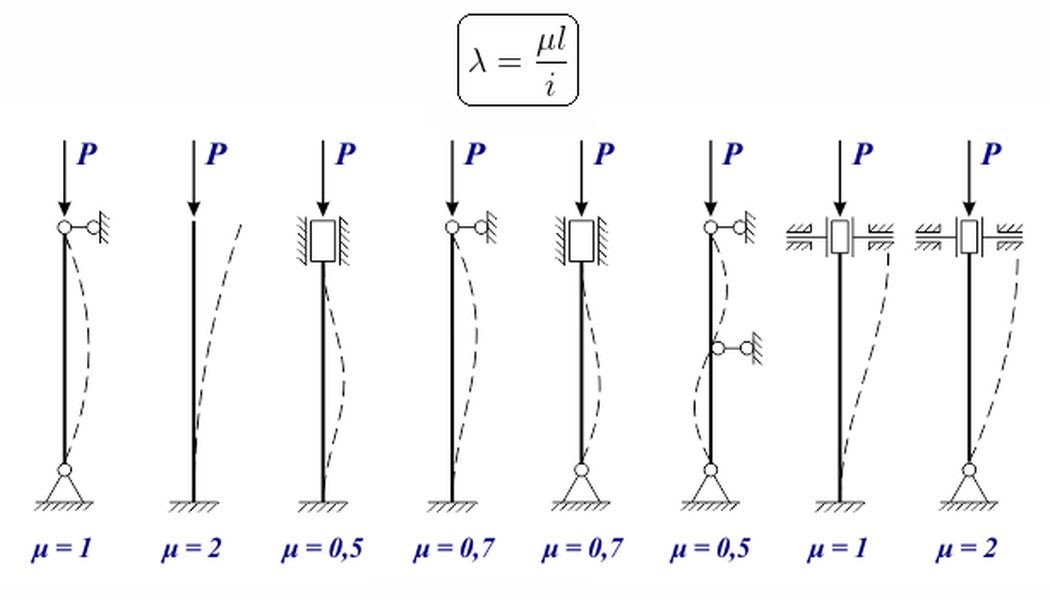

Коэффициенты приведения длины стержней в зависимости от условий закрепления

Коэффициенты приведения длины \( \mu \) для различных схем закрепления стержней.

Алгоритм применения метода последовательных приближений

Метод последовательных приближений при проектировочном расчете сжатого стержня на устойчивость обычно включает следующие шаги:

Этап 1: Начальное приближение коэффициента \( \varphi \)

Поскольку точное значение коэффициента продольного изгиба \( \varphi \) на начальном этапе неизвестно, задаются его первым (начальным) приближением \( \varphi_1 \). Часто для стальных конструкций средней гибкости рекомендуют принимать \( \varphi_1 \) в диапазоне 0.5 – 0.6. Выбор может также основываться на опыте проектирования аналогичных конструкций или ориентировочных табличных значениях.

Этап 2: Определение требуемой площади сечения

Используя принятое значение \( \varphi_1 \) и основное условие устойчивости, определяют требуемую площадь поперечного сечения стержня \( A_1 \). Условие устойчивости можно записать как: \[ \sigma = \frac{N}{A} \le \varphi [R] \] или, для проектировочного расчета, требуемая площадь: \[ A_1 \ge \frac{N}{\varphi_1 [R]} \] где:

\( N \) – действующая продольная сжимающая сила.
\( [R] \) – расчетное сопротивление материала на сжатие (для стали часто \( R_y \), предел текучести).

Этап 3: Подбор сечения и расчет гибкости

По найденной требуемой площади \( A_1 \) подбирают конкретный профиль поперечного сечения стержня (например, двутавр, швеллер, труба, квадратное сечение из сортамента или рассчитывают его размеры). Для подобранного сечения определяют его геометрические характеристики, в первую очередь, минимальный радиус инерции \( i_1 \).

Затем вычисляют гибкость стержня \( \lambda_1 \) по формуле: \[ \lambda_1 = \frac{\mu l}{i_1} \]

Этап 4: Определение нового значения коэффициента \( \varphi \)'

Используя рассчитанную гибкость \( \lambda_1 \) и зная материал стержня, по соответствующим таблицам (например, из СНиП или СП для стальных конструкций) или по эмпирическим формулам (например, формулы Ясинского для стержней средней гибкости, или формулы, учитывающие начальные несовершенства и остаточные напряжения) находят новое, уточненное значение коэффициента продольного изгиба \( \varphi_1' \).

Для очень гибких стержней (где \( \lambda \) превышает предельное значение \( \lambda_{пред} \)), критическое напряжение может быть найдено по формуле Эйлера: \[ \sigma_{кр} = \frac{\pi^2 E}{\lambda^2} \] Тогда \( \varphi \) можно определить как \( \varphi = \sigma_{кр} / [R] \), если \( \sigma_{кр} < [R] \). Однако, метод последовательных приближений чаще всего используется для диапазонов гибкости, где формула Эйлера неточна или неприменима (область неупругой работы или стержни средней гибкости).

Этап 5: Проверка сходимости и итерации

Сравнивают полученное значение \( \varphi_1' \) с первоначально принятым \( \varphi_1 \). Если значения \( \varphi_1' \) и \( \varphi_1 \) достаточно близки (например, их расхождение не превышает 5-10%, т.е. \( \frac{|\varphi_1' - \varphi_1|}{\varphi_1'} \times 100\% \le \text{допуск} \)), то расчет считается сошедшимся. Подобранное сечение считается удовлетворяющим условию устойчивости, и его принимают для дальнейшего проектирования. Коэффициент запаса устойчивости также проверяется: \[ k_y = \frac{P_{кр}}{N} = \frac{\varphi [R] A}{N} \ge [k_y] \] где \( [k_y] \) - нормативный коэффициент запаса устойчивости (обычно 1.5-2.5 в зависимости от норм и ответственности конструкции).

Если расхождение значительно, то значение \( \varphi_1' \) принимают за новое исходное \( \varphi_2 = \varphi_1' \), и весь цикл расчетов (Этапы 2-5) повторяют. Итерации продолжают до тех пор, пока два последовательных значения коэффициента \( \varphi \) не будут отличаться на приемлемо малую величину. Обычно достаточно 2-3 итераций для достижения требуемой точности.

Визуализация итерационного процесса

Представленная ниже диаграмма иллюстрирует циклический характер метода последовательных приближений при расчете сжатого стержня на устойчивость. Каждый шаг зависит от предыдущего, формируя итерационную петлю до достижения сходимости.

mindmap root["Метод последовательных приближений
в расчете на устойчивость"] id1["Этап 1: Задать начальное \( \varphi_1 \)"] id2["Этап 2: Рассчитать требуемую площадь \( A_1 = N / (\varphi_1 [R]) \)"] id3["Этап 3: Подобрать сечение, найти \( i_1 \)"] id4["Этап 3.1: Рассчитать гибкость \( \lambda_1 = \mu l / i_1 \)"] id5["Этап 4: Найти новое \( \varphi_1' \) по \( \lambda_1 \) и материалу"] id6["Этап 5: Проверка сходимости"] id6_1["\( |\varphi_1' - \varphi_1| / \varphi_1' \le \text{допуск}? \)"] id7_yes["Да: Расчет завершен.
Принять сечение."] id7_no["Нет: \( \varphi_1 = \varphi_1' \).
Вернуться к Этапу 2 (новая итерация)"]

Эта диаграмма наглядно показывает, как от начального предположения для коэффициента \( \varphi \) осуществляется переход к расчету геометрических характеристик, затем к уточнению самого коэффициента \( \varphi \), и так до тех пор, пока решение не стабилизируется.

Ключевые параметры и формулы

В таблице ниже приведены основные параметры и формулы, используемые в методе последовательных приближений при расчете на устойчивость.

Параметр/Формула	Обозначение	Описание
Продольная сжимающая сила	\( N \)	Внешняя нагрузка, действующая на стержень.
Расчетное сопротивление материала	\( [R] \) или \( R_y \)	Допускаемое напряжение или предел текучести материала.
Коэффициент продольного изгиба	\( \varphi \)	Коэффициент, учитывающий снижение несущей способности из-за возможности потери устойчивости; \( 0 < \varphi \le 1 \). Зависит от \( \lambda \) и материала.
Требуемая площадь сечения	\( A_{треб} \)	\( A_{треб} \ge \frac{N}{\varphi [R]} \)
Минимальный радиус инерции	\( i_{min} \)	Геометрическая характеристика поперечного сечения, \( i = \sqrt{J/A} \), где J - момент инерции.
Расчетная (приведенная) длина	\( l_{ef} \) или \( \mu l \)	Длина стержня, скорректированная с учетом условий закрепления его концов. \( \mu \) - коэффициент приведения длины.
Гибкость стержня	\( \lambda \)	\( \lambda = \frac{\mu l}{i_{min}} \). Безразмерная величина, характеризующая склонность стержня к потере устойчивости.
Критическая сила по Эйлеру (для упругих, очень гибких стержней)	\( P_{кр}^Э \)	\( P_{кр}^Э = \frac{\pi^2 E J_{min}}{(\mu l)^2} \). \( E \) - модуль упругости.
Критерий сходимости	\( \frac{\|\varphi_{нов} - \varphi_{пред}\|}{\varphi_{нов}} \times 100\% \)	Обычно принимается 1-5%. Если условие выполняется, итерации прекращаются.

Сравнительный анализ характеристик метода

Метод последовательных приближений обладает различными характеристиками в зависимости от условий задачи, таких как гибкость стержня и требуемая точность. Представленный ниже график иллюстрирует экспертную оценку этих характеристик для различных сценариев применения метода.

Значения на графике (от 1 до 10) представляют собой относительные оценки: более высокое значение указывает на более выраженную характеристику (например, более высокая точность, более быстрая сходимость). Для элементов малой гибкости метод последовательных приближений как таковой менее актуален, так как расчет на устойчивость часто сводится к расчету на прочность, или \( \varphi \) близок к 1.

Пример применения метода: Видеоурок

Для наглядного понимания процесса расчета устойчивости сжатых стержней методом последовательных приближений, включая определение размеров сечения, рекомендуется ознакомиться со следующим видео. В нем демонстрируется практическое применение метода для решения задач сопромата.

Видео: Устойчивость сжатых стержней. Вычисление методом последовательных приближений.

В этом видео рассматривается пример решения задачи на устойчивость, где итерационно уточняются параметры стержня для обеспечения его надежной работы под нагрузкой. Такие примеры помогают лучше усвоить последовательность действий и логику метода.

Преимущества и ограничения метода

Преимущества:

Универсальность: Метод применим для широкого диапазона гибкостей стержня, включая случаи, когда прямые аналитические решения (например, формула Эйлера) неточны или неприменимы (неупругая стадия работы, стержни средней гибкости).
Учет взаимосвязей: Позволяет корректно учесть сложную взаимосвязь между геометрическими характеристиками сечения, гибкостью и коэффициентом продольного изгиба.
Точность: При достаточном количестве итераций метод позволяет достичь высокой точности в определении требуемых размеров сечения и критической силы.
Систематичность: Алгоритмический характер метода делает его удобным для реализации в программном обеспечении для инженерных расчетов.

Ограничения:

Трудоемкость (при ручном счете): Ручной расчет может потребовать выполнения нескольких итераций, что увеличивает время и вероятность арифметических ошибок.
Сходимость: Хотя метод обычно хорошо сходится для задач устойчивости, выбор неудачного начального приближения или специфические характеристики задачи теоретически могут замедлить сходимость. Однако на практике для стандартных задач это редкость.
Зависимость от таблиц/эмпирических формул: Точность конечного результата зависит от точности используемых таблиц коэффициентов \( \varphi \) или эмпирических формул, которые сами по себе являются результатом аппроксимации экспериментальных данных или более сложных теоретических моделей.

Часто задаваемые вопросы (FAQ)

В каких случаях необходимо применять метод последовательных приближений при расчете на устойчивость?

Метод применяется в основном при проектировочных расчетах сжатых стержней, когда необходимо подобрать размеры поперечного сечения. Это требуется, когда коэффициент продольного изгиба \( \varphi \), зависящий от гибкости \( \lambda \), а гибкость, в свою очередь, от искомых размеров сечения, не может быть определен напрямую.

Что такое коэффициент продольного изгиба \( \varphi \) и от чего он зависит?

Коэффициент продольного изгиба \( \varphi \) (фи) — это безразмерный коэффициент ( \( 0 < \varphi \le 1 \) ), который учитывает снижение несущей способности сжатого стержня из-за возможности потери им устойчивости (изгиба). Он зависит от гибкости стержня \( \lambda \), материала стержня (через модуль упругости E и предел текучести/прочности), а также от наличия начальных несовершенств и остаточных напряжений, что отражается в нормативных кривых или формулах для \( \varphi \).

Как выбрать начальное значение для \( \varphi \) (первое приближение)?

Начальное значение \( \varphi_1 \) обычно выбирается из диапазона, характерного для ожидаемой гибкости стержня. Для стальных стержней средней гибкости часто рекомендуют начинать с \( \varphi_1 = 0.5 \) или \( \varphi_1 = 0.6 \). Если есть предварительные оценки гибкости, можно выбрать более точное начальное значение из таблиц. Влияние начального выбора на конечный результат при правильной сходимости метода невелико, но может повлиять на количество итераций.

Когда можно считать, что расчет сошелся и итерации можно прекратить?

Расчет считается сошедшимся, когда разница между значением коэффициента \( \varphi \), полученным на текущей итерации (\( \varphi_i' \)), и значением, использованным в начале этой итерации (\( \varphi_i \)), становится достаточно малой. Обычно это выражается в процентах: если \( \frac{|\varphi_i' - \varphi_i|}{\varphi_i'} \times 100\% \) не превышает 1-5% (в зависимости от требуемой точности и норм проектирования), итерации прекращают. Также можно сравнивать требуемые площади сечения на последовательных итерациях.

Отличается ли применение метода для стержней разной гибкости?

Да, хотя общий итерационный принцип сохраняется. Для очень гибких стержней (в области действия формулы Эйлера), зависимость \( \varphi \) от \( \lambda \) более простая, и сходимость может быть быстрой. Для стержней средней гибкости (неупругая потеря устойчивости), где \( \varphi \) определяется по сложным эмпирическим кривым (например, формулы Ясинского или современные еврокоды), метод наиболее актуален. Для очень жестких (малогибких) стержней потеря устойчивости не является определяющим фактором, и расчет ведется в основном на прочность (\( \varphi \approx 1 \)), поэтому метод последовательных приближений для \( \varphi \) может не понадобиться или быстро сойтись.
