Diseño de Microprocesador de 32 Bits en Verilog
Guía completa para implementar un microprocesador con 256 instrucciones
Aspectos Clave del Diseño
- Arquitectura y Conjunto de Instrucciones: Definición clara de la arquitectura RISC y del ISA para 256 instrucciones.
- Módulos Principales: Integración de la unidad de control, ALU, registros y módulos de memoria (instrucciones y datos).
- Implementación y Simulación: Desarrollo modular en Verilog, simulación con herramientas y despliegue en FPGA.
1. Definición de la Arquitectura del Microprocesador
El primer paso para diseñar un microprocesador de 32 bits en Verilog consiste en definir la arquitectura. Se recomienda optar por una arquitectura RISC (Reduced Instruction Set Computer) por su simplicidad y eficiencia, lo que facilitará la implementación y verificación del diseño. Los aspectos básicos a definir son:
1.1. Ancho de Datos y Registros
El procesador utilizará un ancho de palabra de 32 bits, permitiendo procesar datos y direcciones de memoria eficientemente. Se implementará un conjunto de 32 registros de propósito general, donde uno de ellos (usualmente el registro 0) estará cableado a lógica 0. Estos registros permiten lecturas y escrituras rápidas durante la ejecución de instrucciones.
1.2. Unidad de Control y ALU
La unidad de control es el cerebro del microprocesador. Su función es decodificar la instrucción actual, generar las señales de control necesarias y orquestar la operación de cada módulo. Por otro lado, la unidad aritmético-lógica (ALU) será responsable de realizar operaciones básicas aritméticas (suma, resta, multiplicación, división) y lógicas (AND, OR, NOT, desplazamientos). Es fundamental que la ALU acepte dos operandos de 32 bits y produzca el resultado, así como indicadores de estado como el bit de acarreo, cero, y signo.
1.3. Memorias de Instrucciones y Datos
Se deben definir dos tipos de memorias:
- Memoria de instrucciones: Almacenará hasta 256 instrucciones, que se pueden implementar en una ROM (si son fijas) o en una RAM (para diseños modificables).
- Memoria de datos: Almacenará los datos a utilizar durante la ejecución de las operaciones, lo que permite la lectura y escritura dinámica.
2. Conjunto de Instrucciones (ISA)
Para soportar 256 instrucciones distintas, es indispensable definir un conjunto de instrucciones bien estructurado. Cada instrucción debe tener un código de operación (opcode) único que permita a la unidad de control interpretar y ejecutar la acción correspondiente.
2.1. Categorías de Instrucciones
Las instrucciones se pueden clasificar en varias categorías, incluyendo:
- Instrucciones Aritméticas: Operaciones de suma, resta, multiplicación y división.
- Instrucciones Lógicas: Operaciones AND, OR, NOT, XOR.
- Instrucciones de Desplazamiento: Instrucciones para desplazar bits hacia la izquierda o derecha.
- Instrucciones de Carga y Almacenamiento: Transferir datos entre registros y la memoria.
- Instrucciones de Salto y Control: Permiten transferencias incondicionales o condicionales, fundamental para los bucles y estructuras de control.
Formato del Opcode
Dado que se requieren 256 instrucciones, es necesario disponer de un espacio de 8 bits para el opcode, lo que permite codificar 2^8 = 256 combinaciones únicas. Se recomienda distribuir el campo opcode y otros campos (como registros fuente, registros destino, campos inmediatos) de forma que se facilite la decodificación en la unidad de control.
3. Estructura Modular en Verilog
Un buen diseño en Verilog se basa en la modularidad, separando el procesamiento en diferentes módulos que cumplan funciones específicas. Esta organización facilita tanto la simulación como la depuración. A continuación se describen los módulos básicos:
3.1. Módulo de la Unidad de Control
Este módulo es responsable de interpretar el opcode de la instrucción actual y generar las señales de control que dirigen la operación de otros módulos. Puede implementarse como una máquina de estados o mediante lógica combinacional y secuencial.
3.2. Módulo de la ALU
La ALU ejecuta operaciones aritméticas y lógicas. Debe contar con entradas y salidas de 32 bits, así como indicadores de condición (carry, zero, overflow). La lógica combinacional en este módulo permite realizar operaciones en una sola etapa sin uso de reloj, optimizando así la velocidad del procesador.
3.3. Banco de Registros
El banco de registros se compone de 32 registros de 32 bits. Se implementa utilizando arreglos de registros en Verilog. Es importante que el registro cero se mantenga en cero en todo momento. Este módulo incluirá lógica para la escritura y lectura simultánea en función de las señales de control.
3.4. Módulo de Memoria
Se deben diseñar dos memorias:
- Una para instrucciones, que almacene las 256 instrucciones únicas.
- Otra para datos, que permita la lectura y escritura en tiempo de ejecución.
3.5. Integración y Conexiones (Módulo Top)
El módulo top integrará todos los módulos anteriores y definirá la interconexión entre ellos. Este módulo es crucial pues orquesta el flujo de datos desde la búsqueda de instrucciones, pasando por la decodificación y ejecución, hasta la escritura de resultados y actualización del contador de programa (PC).
4. Ejemplo de Código en Verilog
A continuación se muestra un ejemplo simplificado que ilustra la estructura básica de un microprocesador de 32 bits en Verilog que incluye la integración de la unidad de control, la ALU, y la memoria de instrucciones. Este ejemplo es una base inicial y deberá expandirse para incluir la lógica de las 256 instrucciones.
// Módulo Top del Microprocesador de 32 bits
module microprocesador_32bits (
input wire clk, // Reloj del sistema
input wire reset, // Señal de reinicio
output wire [31:0] out // Salida de datos de la ALU
);
// Declaración del banco de registros: 32 registros de 32 bits
reg [31:0] registros [0:31];
// Contador de Programa: dirección de la instrucción actual
reg [31:0] pc;
// Registro para almacenar la instrucción actual
reg [31:0] instruccion;
// Memoria de Instrucciones: 256 entradas de 32 bits cada una
reg [31:0] memoria_instrucciones [0:255];
// Señales de decodificación de la instrucción
wire [7:0] opcode = instruccion[31:24]; // 8 bits para opcode (256 combinaciones)
wire [4:0] rs = instruccion[23:19]; // Registro fuente 1
wire [4:0] rt = instruccion[18:14]; // Registro fuente 2/destino
wire [15:0] imm = instruccion[15:0]; // Valor inmediato
// Registro para almacenar el resultado de la ALU
reg [31:0] alu_result;
// Unidad de Control y ejecución básica
always @(posedge clk or posedge reset) begin
if (reset) begin
pc <= 32'd0;
// Inicialización de registros
integer i;
for (i = 0; i < 32; i = i + 1) begin
registros[i] <= 32'd0;
end
end else begin
// Fetch: obtener instrucción de la memoria
instruccion <= memoria_instrucciones[pc[9:2]]; // Índice basado en la dirección del PC
// Decodificación y ejecución simplificada basada en opcode
case (opcode)
8'd0: begin // Ejemplo: Instrucción de suma
alu_result <= registros[rs] + registros[rt];
end
8'd1: begin // Ejemplo: Instrucción de resta
alu_result <= registros[rs] - registros[rt];
end
// Otros casos para las 256 instrucciones se deben implementar aquí
default: begin
alu_result <= 32'd0; // Instrucción no definida (NOP)
end
endcase
// Actualización del Bus de Resultados y del Contador de Programa
registros[rt] <= alu_result; // Escribir el resultado
pc <= pc + 32'd4; // Avanzar a la siguiente instrucción
end
end
// Asignación de la salida principal
assign out = alu_result;
endmodule
Este código es un punto de partida para el diseño. En una implementación real, se deberá ampliar la lógica de decodificación para manejar correctamente las 256 instrucciones distintas, además de implementar módulos más complejos para la gestión de saltos, operaciones lógicas, y acceso a distintas memorias.
5. Tabla Resumen de Componentes y Funcionalidades
| Componente | Funcionalidad | Ejemplo en Diseño |
|---|---|---|
| Unidad de Control | Decodifica el opcode y genera señales de control | Case statement en Verilog |
| ALU | Ejecuta operaciones aritméticas y lógicas sobre datos de 32 bits | Suma, Resta, AND, OR |
| Banco de Registros | Almacena temporalmente datos y resultados | 32 registros de 32 bits |
| Memoria de Instrucciones | Contiene las 256 instrucciones únicas | Arreglo de 256 entradas × 32 bits |
| Memoria de Datos | Almacena datos en operación (read/write) | Módulos RAM/ROM |
6. Simulación, Verificación e Implementación en FPGA
Una vez que se ha diseñado el microprocesador a nivel de módulos, es crucial realizar la simulación y verificación del sistema. Esto se puede lograr empleando herramientas como ModelSim o Vivado. El proceso incluye:
6.1. Simulación
Utiliza un banco de pruebas (testbench) para evaluar la respuesta del microprocesador a diversas secuencias de instrucciones. Esto permite identificar errores en la lógica de decodificación, en el funcionamiento de la ALU y en la gestión de la memoria. La simulación paso a paso ayuda a garantizar que cada módulo funcione de manera aislada y en conjunto.
6.2. Verificación
Una vez que la simulación confirma el correcto funcionamiento de cada módulo, se procede a la verificación en hardware. Esto se hace programando un prototipo en una FPGA mediante herramientas de síntesis de Xilinx Vivado, Intel Quartus o similares. Es importante validar aspectos como los tiempos de propagación, el manejo del reloj y la estabilidad general del sistema.
6.3. Implementación y Depuración

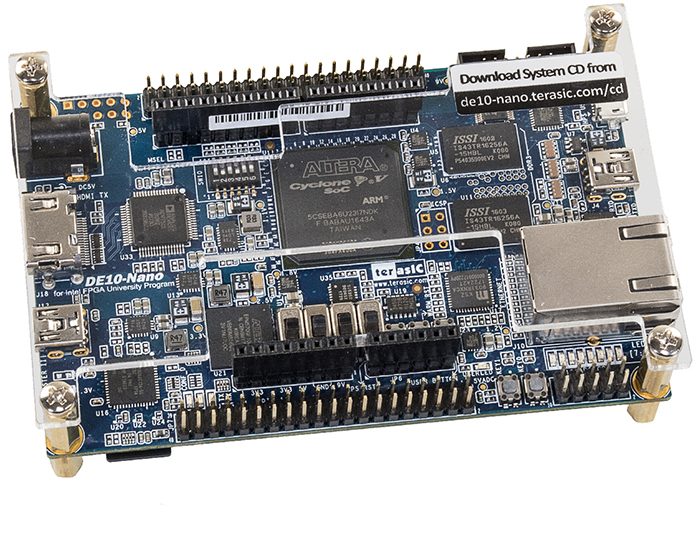

Durante la implementación en una FPGA se realiza la síntesis final del diseño en Verilog, generando un bitstream que programe el hardware. La depuración en el hardware real puede revelar ajustes necesarios en la distribución de registros, señales de control o temporización de la lógica.
7. Aspectos Avanzados y Mejoras Futuras
A medida que avances en el proyecto, puedes considerar las siguientes mejoras para optimizar el rendimiento y la funcionalidad del microprocesador:
7.1. Pipeline y Paralelismo
Adoptar un diseño en pipeline, dividiendo la ejecución en etapas (búsqueda, decodificación, ejecución, acceso a memoria y escritura de resultados), puede mejorar la velocidad global del procesador. Cada etapa puede procesar diferentes instrucciones simultáneamente, incrementando la eficiencia en la utilización del hardware.
7.2. Manejo de Excepciones y Saltos Condicionales
La implementación de mecanismos para manejar excepciones y errores a nivel de hardware aumenta la robustez del sistema. Es posible integrar unidades adicionales en la unidad de control para gestionar saltos condicionales y excepciones sin interrumpir el flujo normal de ejecución.
7.3. Escalabilidad del Conjunto de Instrucciones
Aunque el diseño inicial contempla 256 instrucciones, la arquitectura modular permite expandir o modificar el conjunto de instrucciones conforme se desarrollen nuevas necesidades o se optimice la ALU y la unidad de control.
