Desvendando a Revolução Silenciosa: Circuitos de Controle Modernos na Automação

Como os circuitos de controle transformam dispositivos eletrônicos em sistemas inteligentes que moldam nosso futuro digital

modern-control-circuits-in-automation-systems-1jczb45l

Principais Insights sobre Circuitos de Controle na Automação

  • Os sistemas modernos de automação combinam hardware e software em malhas fechadas que permitem ajustes contínuos e respostas precisas às variáveis do ambiente.
  • A tríade sensores-controladores-atuadores forma o coração de qualquer sistema de controle eficiente, permitindo monitoramento, processamento e ação coordenados.
  • A integração com IoT e dispositivos inteligentes expandiu exponencialmente o alcance e as capacidades dos circuitos de controle, desde a indústria até residências.

Fundamentos dos Circuitos de Controle em Sistemas de Automação

Os circuitos de controle representam o núcleo inteligente dos sistemas de automação modernos. Eles são responsáveis por monitorar, processar informações e tomar decisões que controlam processos e dispositivos, desde simples interruptores até complexos sistemas industriais. Um circuito de controle bem implementado permite que os sistemas respondam automaticamente a mudanças em seu ambiente, mantendo operações eficientes e seguras.

Arquitetura Básica de Sistemas de Controle

A implementação de circuitos de controle segue uma arquitetura composta por três elementos principais:

1. Sensores: Os Olhos do Sistema

Sensores transformam grandezas físicas (temperatura, pressão, velocidade, etc.) em sinais elétricos mensuráveis. Eles fornecem feedback constante sobre o estado do sistema, permitindo ajustes em tempo real. A qualidade e precisão dos sensores determinam diretamente a eficácia do controle.

2. Controladores: O Cérebro do Sistema

Controladores processam os sinais dos sensores usando algoritmos específicos para determinar as ações necessárias. Podem ser implementados como circuitos analógicos dedicados, mas modernamente utilizam-se microcontroladores ou PLCs (Controladores Lógicos Programáveis) que oferecem flexibilidade e capacidade de programação.

3. Atuadores: Os Músculos do Sistema

Atuadores executam as ações determinadas pelos controladores, convertendo sinais elétricos em movimento, calor, luz ou outras formas de energia. Exemplos incluem motores, válvulas, relés e solenoides que efetivamente controlam o processo físico.

Tipos de Malhas de Controle

Os sistemas de controle modernos são classificados principalmente em dois tipos de malhas:

Malha Aberta vs. Malha Fechada

Na malha aberta, não há feedback - o sistema simplesmente executa uma ação predeterminada sem verificar o resultado. Na malha fechada (mais comum em sistemas modernos), existe um circuito de retroalimentação onde o controlador constantemente compara o valor real (medido pelos sensores) com o valor desejado, fazendo ajustes contínuos.

Tecnologias de Controle Modernas

Controladores PID: A Base da Automação Precisa

Os controladores PID (Proporcional-Integral-Derivativo) são fundamentais na automação industrial moderna. Eles combinam três tipos de controle para obter respostas rápidas, precisas e estáveis:

  • Proporcional (P): Responde proporcionalmente ao erro atual entre o valor desejado e o valor medido.
  • Integral (I): Acumula erros passados para eliminar erros residuais ao longo do tempo.
  • Derivativo (D): Antecipa tendências futuras com base na taxa de mudança do erro.

A implementação eletrônica dos controladores PID pode ser feita com amplificadores operacionais em circuitos analógicos ou, mais comumente hoje, via software em microcontroladores e PLCs.

Dispositivos Eletrônicos na Automação Moderna

A evolução dos dispositivos eletrônicos revolucionou os sistemas de controle e automação:

Dispositivo Função no Sistema de Controle Aplicações Típicas
Controladores Lógicos Programáveis (PLCs) Controlam processos complexos através de programação personalizada Linhas de produção, controle de máquinas industriais
Microcontroladores Processam dados de sensores e controlam atuadores em sistemas compactos Dispositivos embarcados, automação residencial
Sistemas SCADA Monitoram e controlam processos distribuídos geograficamente Redes elétricas, sistemas de água, plantas industriais
Interfaces Homem-Máquina (IHM) Permitem visualização e interação com o sistema de controle Painéis de controle industriais, sistemas de supervisão
Dispositivos IoT Adicionam conectividade e controle remoto aos sistemas Casa inteligente, cidades inteligentes, indústria 4.0

Implementação Prática de Circuitos de Controle

Etapas do Desenvolvimento de Sistemas de Controle

A implementação bem-sucedida de um circuito de controle segue um processo estruturado:

1. Análise de Requisitos

Identificação clara das variáveis a serem controladas, precisão necessária, tempo de resposta e condições de operação.

2. Projeto do Sistema

Seleção de sensores, controladores e atuadores adequados, desenvolvimento de diagramas elétricos e definição da arquitetura de controle.

3. Desenvolvimento de Software/Hardware

Programação dos algoritmos de controle, implementação dos circuitos eletrônicos e integração com sistemas existentes.

4. Testes e Calibração

Verificação do funcionamento, ajuste fino dos parâmetros do controlador (como ganhos PID) e validação do desempenho em diferentes condições.

5. Implementação e Manutenção

Instalação no ambiente final, treinamento de operadores e estabelecimento de rotinas de manutenção preventiva.

O gráfico acima compara diferentes tecnologias de controle em aspectos chave para a implementação de sistemas de automação modernos, destacando os pontos fortes e fracos de cada abordagem.

Aplicações em Dispositivos Eletrônicos Modernos

Automação Industrial

Na indústria, os circuitos de controle são essenciais para processos de fabricação, linhas de montagem e gestão de recursos. Eles garantem precisão, repetibilidade e segurança em operações críticas.

Um exemplo prático é o controle de temperatura em fornos industriais, onde sensores de temperatura alimentam controladores PID que modulam atuadores (resistências ou válvulas) para manter temperaturas precisas, essenciais em processos metalúrgicos e químicos.

Automação Residencial e Predial

Sistemas de controle residenciais permitem o gerenciamento inteligente de iluminação, clima, segurança e entretenimento. A integração com assistentes virtuais e IoT expandiu significativamente este setor:

  • Termostatos inteligentes: Aprendem padrões de uso e ajustam o aquecimento/refrigeração automaticamente.
  • Sistemas de iluminação adaptativa: Ajustam brilho e tonalidade conforme a hora do dia e ocupação.
  • Centrais de segurança: Integram sensores, câmeras e acesso remoto para proteção residencial.

O vídeo acima demonstra como implementar sistemas de automação residencial para iniciantes, explicando os conceitos básicos de instalação e configuração de dispositivos de controle para iluminação e outros sistemas domésticos. Esta é uma aplicação prática dos conceitos de circuitos de controle em ambientes residenciais, tornando a tecnologia acessível para uso cotidiano.

Dispositivos Eletrônicos de Consumo

Os circuitos de controle são o coração de praticamente todos os dispositivos eletrônicos modernos:

  • Smartphones: Utilizam diversos sensores (acelerômetro, giroscópio, proximidade) e controladores para ajustar brilho, orientação da tela e economia de energia.
  • Eletrodomésticos inteligentes: Refrigeradores, máquinas de lavar e fornos utilizam sensores e microcontroladores para otimizar seu funcionamento.
  • Veículos modernos: Incorporam dezenas de sistemas de controle para gerenciar motor, freios, suspensão adaptativa e assistências ao motorista.

Estrutura Conceitual de Sistemas de Controle Modernos

Este mapa mental ilustra a estrutura conceitual dos sistemas de controle modernos, destacando os principais componentes, tecnologias e aplicações:

mindmap root["Sistemas de Controle Modernos"] ["Componentes Fundamentais"] ["Sensores"] ["Temperatura"] ["Pressão"] ["Posição"] ["Velocidade"] ["Umidade"] ["Controladores"] ["PLC"] ["Microcontroladores"] ["FPGA"] ["Computadores Industriais"] ["Atuadores"] ["Motores"] ["Válvulas"] ["Relés"] ["Solenoides"] ["Tecnologias de Controle"] ["Controle PID"] ["Controle Fuzzy"] ["Redes Neurais"] ["Controle Adaptativo"] ["Interfaces de Comunicação"] ["Protocolos Industriais"] ["Modbus"] ["Profibus"] ["EtherCAT"] ["Protocolos IoT"] ["MQTT"] ["OPC UA"] ["HTTP/REST"] ["Aplicações"] ["Automação Industrial"] ["Automação Residencial"] ["Dispositivos Médicos"] ["Veículos Autônomos"] ["Eletrônicos de Consumo"]

Exemplos Visuais de Circuitos de Controle em Automação

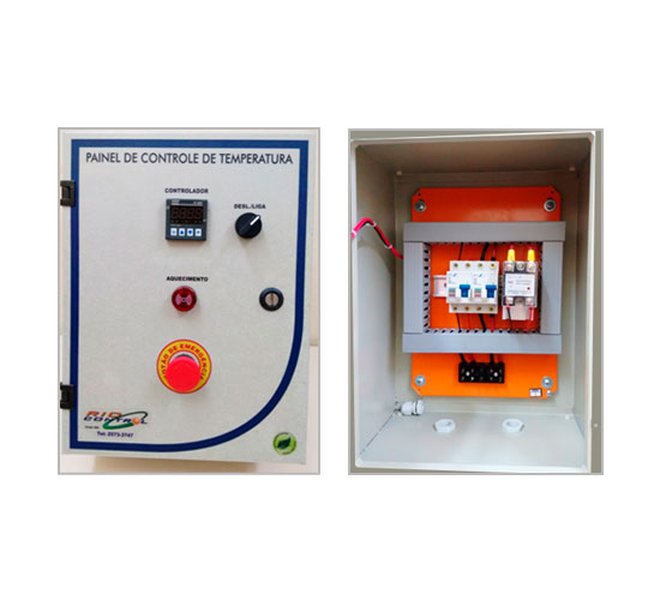

Painel de controle de temperatura com controlador digital

Painel para controle de temperatura com controlador digital microprocessado

Painel de controle e automação industrial

Painel de controle para automação industrial com diversos componentes integrados

Os painéis de controle mostrados acima representam exemplos práticos de implementação de circuitos de controle em sistemas de automação. Estes painéis integram controladores, relés, contatores, dispositivos de proteção e interfaces para criar sistemas completos de controle para aplicações industriais.

Perguntas Frequentes sobre Circuitos de Controle

Qual a diferença entre circuitos de controle analógicos e digitais?

Os circuitos de controle analógicos processam sinais continuamente variáveis usando componentes como amplificadores operacionais, resistores e capacitores. Eles são simples, rápidos e confiáveis, mas menos flexíveis.

Os circuitos de controle digitais utilizam microprocessadores ou microcontroladores para processar sinais discretos (digitalizados). Eles oferecem maior flexibilidade, precisão e capacidade de implementar algoritmos complexos, mas podem introduzir atrasos de processamento e quantização.

Sistemas modernos frequentemente combinam ambos: sensores analógicos alimentam conversores analógico-digitais (ADCs), processamento digital ocorre em microcontroladores, e depois conversores digital-analógicos (DACs) controlam atuadores analógicos.

Como posso implementar um controle PID básico em um Arduino?

Implementar um controle PID em Arduino requer os seguintes passos:

  1. Conectar o sensor apropriado a uma entrada analógica (temperatura, pressão, etc.)
  2. Conectar o atuador a uma saída PWM (motor, aquecedor, etc.)
  3. Utilizar a biblioteca PID do Arduino ou implementar o algoritmo manualmente:

Um exemplo simples:


#include <PID_v1.h>

// Definir variáveis para PID
double setpoint = 50.0;     // Valor desejado (ex: temperatura)
double input, output;       // Entrada do sensor e saída para o atuador
double Kp = 2.0, Ki = 5.0, Kd = 1.0;  // Constantes PID

// Inicializar o controlador PID
PID myPID(&input, &output, &setpoint, Kp, Ki, Kd, DIRECT);

void setup() {
  pinMode(A0, INPUT);   // Pino do sensor
  pinMode(9, OUTPUT);   // Pino PWM para o atuador

  // Configurar limites de saída e ligar o PID
  myPID.SetOutputLimits(0, 255);
  myPID.SetMode(AUTOMATIC);
}

void loop() {
  // Ler o sensor
  input = analogRead(A0) * 0.1;  // Converter para unidades apropriadas

  // Calcular a saída PID
  myPID.Compute();

  // Aplicar ao atuador
  analogWrite(9, output);

  delay(100);  // Pequeno atraso para estabilidade
}

Os valores de Kp, Ki e Kd precisarão ser ajustados (processo chamado "tunning") para seu sistema específico.

Quais são as principais falhas em sistemas de controle e como evitá-las?

As falhas mais comuns em sistemas de controle incluem:

  • Instabilidade: Oscilações contínuas devido a ganhos mal ajustados no controlador PID. Solução: Ajuste adequado dos parâmetros do controlador.
  • Erro de steady-state: O sistema não alcança exatamente o setpoint. Solução: Adicionar ação integral ao controlador.
  • Ruído nos sensores: Causa decisões erráticas no controlador. Solução: Implementar filtros e blindagem adequada.
  • Saturação do atuador: O atuador atinge seu limite físico. Solução: Implementar anti-windup no controlador.
  • Falhas de comunicação: Em sistemas distribuídos. Solução: Implementar protocolos robustos e redundância.

As melhores práticas incluem: realizar análise de falhas (FMEA), implementar sistemas de detecção e diagnóstico, incluir redundâncias críticas e realizar manutenção preventiva regular.

Como a Internet das Coisas (IoT) está transformando os circuitos de controle tradicionais?

A IoT está transformando os circuitos de controle de várias formas:

  • Controle remoto: Permite monitoramento e ajuste de sistemas a partir de qualquer lugar, via smartphones ou interfaces web.
  • Análise de dados: Coleta e processamento de grandes volumes de dados operacionais para otimização contínua.
  • Manutenção preditiva: Detecção antecipada de falhas através da análise de padrões nos dados dos sensores.
  • Sistemas distribuídos: Controle descentralizado com múltiplos nós comunicando-se entre si.
  • Atualizações remotas: Possibilidade de atualizar o firmware/software sem intervenção física.

Esses avanços permitem sistemas mais inteligentes, eficientes e adaptáveis, embora introduzam desafios de segurança cibernética que precisam ser adequadamente abordados.

Quais são as tendências futuras na implementação de circuitos de controle?

As principais tendências futuras incluem:

  • Inteligência Artificial e Machine Learning: Controladores que aprendem e se adaptam continuamente, otimizando seu desempenho sem intervenção humana.
  • Edge Computing: Processamento mais próximo dos sensores/atuadores para reduzir latência e dependência de conectividade.
  • Digital Twins: Réplicas virtuais de sistemas físicos para simulação, teste e otimização.
  • Sistemas Ciber-Físicos: Integração profunda entre componentes computacionais e processos físicos.
  • Energia Autossuficiente: Dispositivos de controle que operam com colheita de energia ambiental (energy harvesting).
  • Interfaces Naturais: Controle por voz, gestos e até pensamento para interações mais intuitivas.

Estas tendências estão tornando os sistemas de controle mais inteligentes, autônomos e capazes de lidar com ambientes cada vez mais complexos e dinâmicos.
