ネットワークの要！機器、ルーティング、対向接続の深遠なる関係性
データが旅する道筋を解き明かす、ネットワーク通信の核心に迫ります。
現代社会において、情報通信ネットワークは私たちの生活やビジネスに不可欠なインフラです。この複雑なネットワークが円滑に機能するためには、「ネットワーク機器」「ルーティング」「対向」という3つの要素が密接に関わり合っています。これらの要素がどのように連携し、データの流れを支えているのかを詳しく見ていきましょう。
主要ポイント
- ネットワーク機器は、ルーターやスイッチなど、データ通信の物理的な基盤を形成し、情報の流れを制御します。
- ルーティングは、ネットワーク機器がパケットの宛先IPアドレスに基づき、最適な経路を選択してデータを転送する知的プロセスです。
- 対向の概念は、ネットワーク機器同士が直接接続し、情報を交換する際の相手方を示し、特にVPN接続や動的ルーティングプロトコルにおいて重要です。
ネットワーク機器：通信の土台を築く
多種多様な役割を担うハードウェア
ネットワーク機器とは、コンピュータやスマートフォンなどのデバイスを相互に接続し、データ通信を可能にするための物理的な装置群を指します。これらの機器は、ネットワークの規模や目的に応じて様々な種類が存在し、それぞれが特有の役割を担っています。代表的なネットワーク機器には、ルーター、スイッチ（L2スイッチ、L3スイッチ）、ファイアウォール、アクセスポイントなどがあります。
これらの機器は、通信プロトコルの階層モデルであるOSI参照モデルの異なる層で動作します。例えば、ルーターはネットワーク層（第3層）で動作し、異なるネットワーク間のデータ転送を中継します。スイッチは主にデータリンク層（第2層）で動作し、同一ネットワーク内のデバイス間でのデータ転送を効率的に行います。ネットワーク機器の適切な選定と配置は、安定した通信環境を構築するための第一歩です。

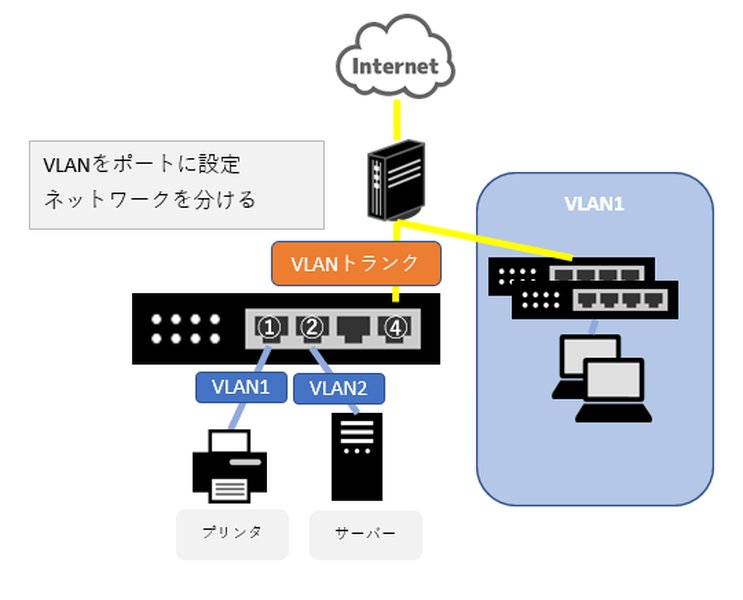

基本的な社内ネットワーク構成図の例。スイッチやルーターなどのネットワーク機器が配置されている様子がわかります。
ネットワーク機器の選定における考慮事項
ネットワーク機器を選定する際には、いくつかの重要な考慮事項があります。まず、パフォーマンスです。スループット（単位時間あたりに処理できるデータ量）や処理能力は、ネットワークの応答性や安定性に直結します。また、ソフトウェアのバージョンも重要です。最新の機能やセキュリティパッチが適用されているかを確認する必要があります。さらに、SNMP (Simple Network Management Protocol) などの管理プロトコルに対応しているかどうかも、ネットワークの監視や運用効率に影響します。これらの要素を総合的に評価し、ネットワークの要件に最適な機器を選択することが求められます。
ルーティング：データパケットの道案内
最適な経路を見つけ出す知的なプロセス
ルーティングとは、送信元から宛先へデータパケットを届ける際に、ネットワーク上で最適な経路を選択し、転送する処理のことです。この重要な役割を担うのが、主にルーターやレイヤー3スイッチといったネットワーク機器です。これらの機器は、内部に「ルーティングテーブル」と呼ばれる経路情報を保持しています。
パケットがルーターに到着すると、ルーターはパケットのヘッダに含まれる宛先IPアドレスを確認します。そして、ルーティングテーブルを参照し、その宛先IPアドレスに最も適した次の転送先（ネクストホップ）を決定し、パケットを送り出します。インターネットのような広大で複雑なネットワークにおいて、データが迷子にならずに正確に目的地へ到達できるのは、このルーティングの仕組みがあるからです。
このビデオでは、ルーティングの基本的な仕組みやルーティングテーブルの役割について分かりやすく解説されています。ネットワーク構成におけるルーティングの重要性を理解するのに役立ちます。
ルーティングテーブルの構築方法
ルーティングテーブルの情報は、主に2つの方法で構築されます。
- スタティックルーティング（静的ルーティング）: ネットワーク管理者が手動で経路情報を設定する方法です。小規模でネットワーク構成の変更が少ない環境に適しています。設定がシンプルである一方、ネットワークの変更時には手動での更新が必要となります。
- ダイナミックルーティング（動的ルーティング）: ルーティングプロトコル（RIP, OSPF, BGPなど）を使用して、ネットワーク機器同士が経路情報を自動的に交換し、ルーティングテーブルを動的に更新する方法です。ネットワークの変更に柔軟に対応でき、大規模なネットワークや複雑な構成に適していますが、設定や管理が複雑になる場合があります。
スタティックルーティングの概念図。管理者が手動で経路を設定する様子が示されています。
ロンゲストマッチの法則
ルーティングテーブルに複数の経路候補が存在する場合、ルーターは「ロンゲストマッチの法則（最長一致）」に基づいて最適な経路を選択します。これは、宛先IPアドレスとネットワークアドレスが最も長く一致する経路を優先するというルールです。例えば、192.168.1.0/24 と 192.168.1.128/25 という2つの経路があった場合、192.168.1.130 宛のパケットは、より具体的な 192.168.1.128/25 の経路が選択されます。この法則により、より効率的で正確なパケット転送が可能になります。
「対向」：ネットワーク接続の相手方
直接的な通信パートナーの理解
ネットワークにおいて「対向（たいこう）」とは、あるネットワーク機器から見て直接接続されている、または通信の相手方となる別のネットワーク機器を指します。例えば、ルーターAがルーターBと専用線で接続されている場合、ルーターAにとってルーターBは対向ルーターであり、その逆も同様です。
この「対向」の概念は、特に以下のような場面で重要になります。
- VPN (Virtual Private Network) 接続: 本社と支社間などで安全な通信経路を確立する際、各拠点に設置されたルーター（VPNゲートウェイ）同士が対向となり、暗号化されたトンネルを形成します。設定時には、対向ルーターのIPアドレスや事前共有鍵などを指定します。
- ダイナミックルーティング: OSPFやBGPなどのルーティングプロトコルでは、隣接する対向ルーター間で経路情報を交換し合い、ネットワーク全体のルーティングテーブルを動的に構築・更新します。
- PPP (Point-to-Point Protocol) 接続: 2点間を直接接続するプロトコルで、対向デバイスとの間で認証やIPアドレス割り当てなどが行われます。
対向機器との正確な設定と連携は、ネットワークの安定性やセキュリティを確保する上で不可欠です。対向機器のIPアドレス、サブネットマスク、認証情報などが正しく一致していないと、通信障害の原因となります。
拠点間VPN接続の例。各拠点のルーターが対向となり、セキュアな通信路を確立します。
ネットワーク機器、ルーティング、対向の相互関係
これまで見てきたように、「ネットワーク機器」「ルーティング」「対向」という3つの要素は、ネットワーク通信を実現するために相互に深く関わっています。ネットワーク機器（特にルーター）がルーティングという知的プロセスを実行し、パケットを適切な経路に導きます。そして、その経路の各区間において、ある機器から次の機器へとデータが手渡される際、その「次の機器」が「対向」の存在となります。対向機器との間でルーティング情報が交換されたり、セキュアな通信路が確立されたりすることで、エンドツーエンドの通信が成立するのです。
例えば、企業が本社と支社をVPNで接続するケースを考えてみましょう。本社と支社それぞれに設置されたルーター（ネットワーク機器）が、VPNトンネルの終端となります。これらのルーターは互いに「対向」の関係にあり、IPsecなどのプロトコルを用いて暗号化通信路を確立します。そして、本社内のPCから支社内のサーバーへアクセスする際には、本社ルーターがルーティングを行い、VPNトンネルを通じて対向の支社ルーターへパケットを転送します。支社ルーターは受信したパケットをさらにルーティングし、最終的な宛先であるサーバーへ届けます。このように、3つの要素が連携することで、安全かつ効率的な拠点間通信が実現されます。
上記のマインドマップは、「ネットワーク機器」「ルーティング」「対向」の三要素と、それらに関連する主要な概念、そして相互の関係性を視覚的に示したものです。ネットワーク通信がこれらの要素の連携によって成り立っていることが分かります。
ルーティング方式の比較：スタティック vs ダイナミック
ルーティングテーブルを構築する主要な方法として、スタティックルーティングとダイナミックルーティングがあります。それぞれにメリット・デメリットがあり、ネットワークの規模や要件に応じて使い分けられます。以下のレーダーチャートは、これら2つの方式をいくつかの観点から比較したものです。
このチャートから、スタティックルーティングは設定が比較的単純でリソース消費も少ないものの、手動管理の労力が大きく、ネットワーク変更への適応性が低いことがわかります。一方、ダイナミックルーティングはスケーラビリティや変更への適応性に優れていますが、設定が複雑でリソース消費が多くなる傾向があります。セキュリティ面では、スタティックは設定ミスが直接的な影響を与えやすく、ダイナミックはプロトコル自体の脆弱性や誤った情報交換のリスクを考慮する必要があります。
ネットワーク構成要素の概要
ネットワークを構成する主要な機器とその役割、OSI参照モデルにおける主な動作層を以下の表にまとめます。これらの機器が連携し、ルーティングや対向機器との通信を通じて、複雑なネットワークシステムが機能しています。
| ネットワーク機器 | 主な役割 | OSI参照モデル（主な動作層） | 「対向」との関連例 |
|---|---|---|---|
| ルーター | 異なるネットワーク間のパケット転送、経路選択（ルーティング） | 第3層（ネットワーク層） | 対向ルーターとの間でルーティング情報交換、VPNトンネル確立 |
| L3スイッチ | VLAN間ルーティング、高速なパケット転送 | 第3層（ネットワーク層）、第2層（データリンク層） | 対向L3スイッチとのルーティングプロトコル連携 |
| L2スイッチ | 同一ネットワーク内のMACアドレスに基づくフレーム転送 | 第2層（データリンク層） | 対向スイッチとのスパニングツリープロトコル、VLANトランキング |
| ファイアウォール | ネットワーク間のアクセス制御、不正侵入防御 | 第3層～第7層（ネットワーク層～アプリケーション層） | 対向ファイアウォールとのポリシー同期、VPNゲートウェイ機能 |
| アクセスポイント | 無線LANデバイスのネットワーク接続 | 第2層（データリンク層）、第1層（物理層） | （直接的な対向機器というより）接続クライアントとの無線通信 |
| VPNゲートウェイ | セキュアなVPNトンネルの確立・終端 | 第3層（ネットワーク層）以上 | 対向VPNゲートウェイとの暗号化トンネル設定 |
この表は、各ネットワーク機器が持つ基本的な機能と、それらがどのように「対向」機器と関わりながらネットワーク全体の通信を支えているかを示しています。機器の選定や設定においては、これらの役割と連携を理解することが重要です。
よくある質問 (FAQ)
ネットワーク機器が故障するとどうなりますか？ ▼
故障したネットワーク機器の種類や役割、ネットワークの冗長構成の有無によって影響範囲は異なります。例えば、家庭用の単一ルーターが故障すればインターネット接続ができなくなる可能性があります。企業ネットワークでコアスイッチが故障した場合、広範囲な通信障害が発生する可能性があります。冗長化設計（例：予備機の導入、リンクアグリゲーション）がなされていれば、障害発生時も通信が継続できる場合があります。
ルーティング設定を間違えるとどのような問題が起きますか？ ▼
ルーティング設定の誤りは、通信断、意図しない経路での通信、セキュリティリスクの増大などを引き起こす可能性があります。例えば、宛先ネットワークへの経路が存在しない、または誤ったネクストホップが指定されている場合、パケットが目的地に到達できません（通信断）。また、ルーティングループが発生すると、パケットがネットワーク内を永久に循環し続け、ネットワーク帯域や機器のリソースを著しく消費する可能性があります。
「対向機器」との通信ができない場合、何を確認すればよいですか？ ▼
まず、物理的な接続（ケーブル、ポートの状態）を確認します。次に、IPアドレス、サブネットマスク、デフォルトゲートウェイなどのIP設定が双方で適切かつ整合性が取れているかを確認します。ファイアウォールやACL（アクセス制御リスト）によって通信がブロックされていないかも確認が必要です。VPN接続の場合は、暗号化方式、認証方式、事前共有鍵などのパラメータが対向機器と一致しているかを確認します。pingやtracerouteなどのコマンドを使用して疎通確認や経路追跡を行うことも有効です。
家庭用ルーターもルーティングを行っていますか？ ▼
はい、家庭用ルーターもルーティング機能を持っています。主に、家庭内LAN（ローカルエリアネットワーク）とインターネット（WAN：ワイドエリアネットワーク）との間でデータを中継する役割を果たします。家庭内LANからインターネット上のウェブサイトへアクセスする際、ルーターは宛先IPアドレスを見て、パケットをプロバイダ側のネットワークへ転送します。また、NAT（Network Address Translation）機能により、プライベートIPアドレスをグローバルIPアドレスに変換してインターネットとの通信を可能にしています。
