Grados de Desempeño para Elementos No Estructurales según la NSR-10

Comprendiendo el Comportamiento durante Eventos Sísmicos

Highlights

Grados de Desempeño: Superior, Bueno y Bajo, definen cómo los elementos no estructurales deben comportarse durante sismos.
Clasificación: Depende del grupo de uso de la edificación y de la normativa local.
Objetivo: Garantizar seguridad y funcionalidad post-sismo minimizando daños y desplomes.

Introducción

La sección A.9.2 de la Norma Sismo Resistente Colombiana (NSR-10) establece los grados de desempeño esperados para los Elementos No Estructurales durante un evento sísmico. Estos elementos, que incluyen desde fachadas hasta sistemas de tuberías, deben ser diseñados para resistir los movimientos sísmicos sin comprometer la seguridad de la estructura o de las personas que la ocupan. La clasificación de estos grados de desempeño es crucial para determinar cómo deben ser diseñados y qué nivel de daño es aceptable durante un sismo.

Grados de Desempeño

Los grados de desempeño para los Elementos No Estructurales se clasifican en tres categorías: Superior, Bueno y Bajo. Cada una de estas categorías establece un nivel de daño admisible durante un sismo de diseño, lo que significa que el comportamiento esperado de los elementos no estructurales se define cualitativamente según su capacidad para soportar y recuperarse de un evento sísmico.

Grado de Desempeño Superior

El Grado de Desempeño Superior es el más exigente y se espera que los elementos no estructurales mantengan su integridad y funcionalidad incluso bajo condiciones sísmicas severas. Este nivel de desempeño es crucial para edificaciones críticas como hospitales, donde la continuidad de operaciones es vital incluso después de un sismo significativo. Los elementos que cumplen con este nivel están diseñados para resistir no solo las fuerzas sísmicas esperadas, sino también para continuar operando adecuadamente después del evento sísmico.

Características del Grado Superior

Los elementos con desempeño superior presentan mínimos daños o deformaciones durante un sismo. Esto significa que, aunque la estructura principal pueda sufrir daños significativos, los elementos no estructurales deben mantenerse en condiciones operativas, evitando así el desplome o fallos que podrían afectar la seguridad o la funcionalidad de la edificación.

Grado de Desempeño Bueno

El Grado de Desempeño Bueno es un nivel intermedio que proporciona un buen balance entre seguridad y economía. Se espera que los elementos no estructurales funcionen adecuadamente durante y después de un sismo moderado. Este grado es suficiente para la mayoría de las edificaciones, permitiendo daños moderados pero controlados que no comprometan la seguridad general de la estructura.

Características del Grado Bueno

Los elementos con desempeño bueno pueden sufrir daños moderados, pero estos deben ser controlados y no deben afectar la estabilidad global de la estructura. La idea es que, aunque haya daños visibles, la edificación pueda seguir siendo utilizada con reparaciones mínimas o moderadas después del sismo.

Grado de Desempeño Bajo

El Grado de Desempeño Bajo es el mínimo aceptable y se espera que los elementos no estructurales no colapsen durante un sismo significativo, aunque puedan sufrir daños que afecten su funcionalidad. Este nivel de desempeño es diseñado para garantizar que la edificación pueda ser reparada sin un costo prohibitivamente alto.

Características del Grado Bajo

Los elementos con desempeño bajo pueden sufrir un mayor nivel de daño, pero sin comprometer la estabilidad global de la estructura. Este grado admite daños significativos, pero se espera que la edificación pueda ser reparada y vuelta a utilizar después del evento sísmico.

Clasificación de los Grados de Desempeño

La clasificación de los grados de desempeño para los Elementos No Estructurales depende de varios factores, entre los cuales se destacan el grupo de uso de la edificación y las normativas locales y estándares.

Grupo de Uso

El grupo de uso de la edificación, definido en el Capítulo A.2 de la NSR-10, es el principal factor que determina el grado de desempeño mínimo requerido para los elementos no estructurales. Las edificaciones críticas o indispensables, como hospitales y escuelas, requieren un desempeño superior, mientras que edificaciones de menor importancia pueden tener un desempeño bajo.

Normativas Locales y Estándares

Las normativas locales y los estándares de construcción también influyen en los requisitos de desempeño. Estas regulaciones pueden variar según la región y pueden exigir diferentes niveles de desempeño basados en la amenaza sísmica de la zona y en las prácticas de construcción aceptadas.

Objetivos del Desempeño

El objetivo principal del diseño de los elementos no estructurales es limitar los daños y prevenir el desplome durante un evento sísmico. Esto se logra mediante dos estrategias principales: permitir que los elementos se separen de la estructura principal y resistir las fuerzas sísmicas por sí mismos, o diseñarlos para admitir las deformaciones de la estructura sin colapsar.

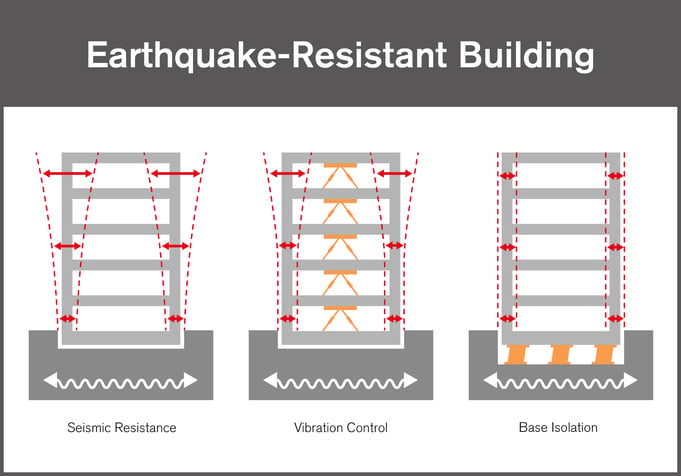

Estrategias de Diseño

Las estrategias de diseño para los elementos no estructurales incluyen:

Separación de la estructura principal: Permite que los elementos no estructurales se muevan independientemente de la estructura durante un sismo, reduciendo así el riesgo de daños.
Resistencia a fuerzas sísmicas: Los elementos deben ser diseñados para soportar las fuerzas sísmicas por sí mismos, sin depender de la estructura principal.
Admitir deformaciones: Los elementos deben ser flexibles y capaces de deformarse sin colapsar, siguiendo los movimientos de la estructura.

Importancia de la Clasificación

La clasificación de los grados de desempeño es esencial para garantizar que cada edificación cumpla con los criterios necesarios para proteger no solo la estructura, sino también la vida y la seguridad de las personas que la ocupan. La correcta aplicación de estos grados de desempeño puede significar la diferencia entre una edificación que se recupera rápidamente de un sismo y una que sufre daños catastróficos.

Ejemplos de Aplicación

Para ilustrar la aplicación de estos grados de desempeño, consideremos algunos ejemplos:

Hospitales: Requieren un desempeño superior para asegurar que los sistemas críticos, como el suministro de energía y las instalaciones médicas, sigan funcionando después de un sismo.
Escuelas: También necesitan un desempeño superior debido a la gran cantidad de personas que pueden estar presentes durante un evento sísmico.
Almacenes: Pueden tener un desempeño bajo, ya que el daño a los elementos no estructurales no representa un riesgo inmediato para la vida humana.

Tabla de Comparación

Grado de Desempeño	Nivel de Daño Admisible	Ejemplo de Edificación
Superior	Mínimos daños o deformaciones	Hospitales, Escuelas
Bueno	Daños moderados pero controlados	Oficinas, Comercios
Bajo	Mayor nivel de daño sin comprometer estabilidad	Almacenes, Garajes
