Criterios para Instalaciones Eléctricas según NSR-10

Esquema constructivo y estrategias de diseño en un contexto sismo resistente

Aspectos Destacados

Anclaje y Amarre: Las instalaciones eléctricas deben estar aseguradas y conectadas adecuadamente a la estructura, para que las fuerzas sísmicas se transfieran efectivamente.
Separación y Capacidad de Deformación: Se debe dejar un espacio de holgura que permita la deformación de la estructura sin dañar los componentes eléctricos.
Diseño Integrado y Cumplimiento Normativo: El diseño debe considerar fuerzas horizontales y verticales, la capacidad de disipación de energía y los grados de desempeño requeridos por la NSR-10.

Introducción

El Título A, sección A.9.4.1 de la NSR-10 presenta importantes criterios que deben cumplirse en el diseño de instalaciones eléctricas en edificaciones sismo resistentes. Dichos criterios se enfocan en la correcta integración de los elementos eléctricos en la estructura, garantizando que las fuerzas derivadas de movimientos sísmicos se manejen sin comprometer la integridad y la operatividad de estas instalaciones.

La NSR-10 establece que el diseño de las instalaciones eléctricas se debe realizar considerando dos estrategias principales: separar lateralmente los componentes eléctricos de la estructura principal o anclarlos directamente a la misma. Cada una de estas estrategias busca asegurar que, durante un evento sísmico, la deformación de la estructura no cause fallos en los sistemas eléctricos, o que dichos sistemas estén adecuadamente preparados para soportar y disipar las fuerzas resultantes.

Criterios Esenciales y Estrategias

Estrategia de Separación Lateral

Bajo el criterio de separación lateral, se establece que las instalaciones eléctricas deben diseñarse como elementos independientes de la estructura principal. Esto implica dejar un margen suficiente entre la estructura y los componentes eléctricos, permitiendo que estos últimos no se vean afectados por la deformación de la estructura durante un sismo.

Características de la Estrategia de Separación

Aislamiento Estructural: Los componentes eléctricos se localizan en un espacio de holgura, lo que minimiza la transmisión directa de vibraciones y deformaciones.
Espacio de Deformación: Se proyecta una zona de separación que permita movimientos laterales sin colisionar con la estructura.
Protección de Equipos: Se protege la integridad de los equipos eléctricos al evitar el acoplamiento rígido a la estructura, resultando en menor vulnerabilidad ante fallos por deformación.

Estrategia de Anclaje y Amarre

Alternativamente, la estrategia de anclaje implica conectar las instalaciones eléctricas directamente a la estructura del edificio mediante soportes y sistemas de amarre. De esta forma, las fuerzas sísmicas se transfieren a la estructura, la cual está diseñada para disipar la energía y absorber las deformaciones.

Características del Anclaje y Amarre

Anclajes Especializados: Uso de dispositivos de fijación que aseguran que los componentes eléctricos se mantengan firmemente inmovilizables dentro de su posición.
Distribución Uniforme de Cargas: Diseño que favorece la transferencia de las cargas sísmicas a lo largo de la estructura, evitando concentraciones que puedan generar fallas.
Diseño Integrado: Conexión coherente entre el sistema eléctrico y la estructura, asegurando que ambos trabajen en conjunto durante la respuesta sísmica.

Componentes Clave en el Esquema Constructivo

El esquema constructivo propuesto en la NSR-10 contempla una serie de componentes interrelacionados que aseguran la respuesta adecuada ante eventos sísmicos. Cada uno de estos componentes juega un papel crítico en la capacidad de las instalaciones eléctricas para soportar deformaciones y disipar la energía sísmica.

Diagrama del Esquema Constructivo

Elemento	Función	Estrategia Asociada
Instalaciones Eléctricas	Componente no estructural que aloja equipos, tableros eléctricos y ductos.	Separación o anclaje a la estructura
Espacio de Holgura	Zona de separación lateral que permite la deformación sin impactar a las instalaciones.	Separación lateral
Soportes y Anclajes	Sistemas mecánicos que conectan las instalaciones a la estructura, transfiriendo las fuerzas sísmicas.	Anclaje y amarre
Capacidad de Disipación de Energía (Rp)	Coeficiente que indica la capacidad del elemento para absorber la energía sin fracturarse.	Ambos, complementa las estrategias anteriores
Diseño y Distribución de Cables	Esquema de organización de las conexiones que minimiza daños en los conductores durante deformaciones.	Consideración integral en ambos enfoques

Detalles del Esquema Constructivo

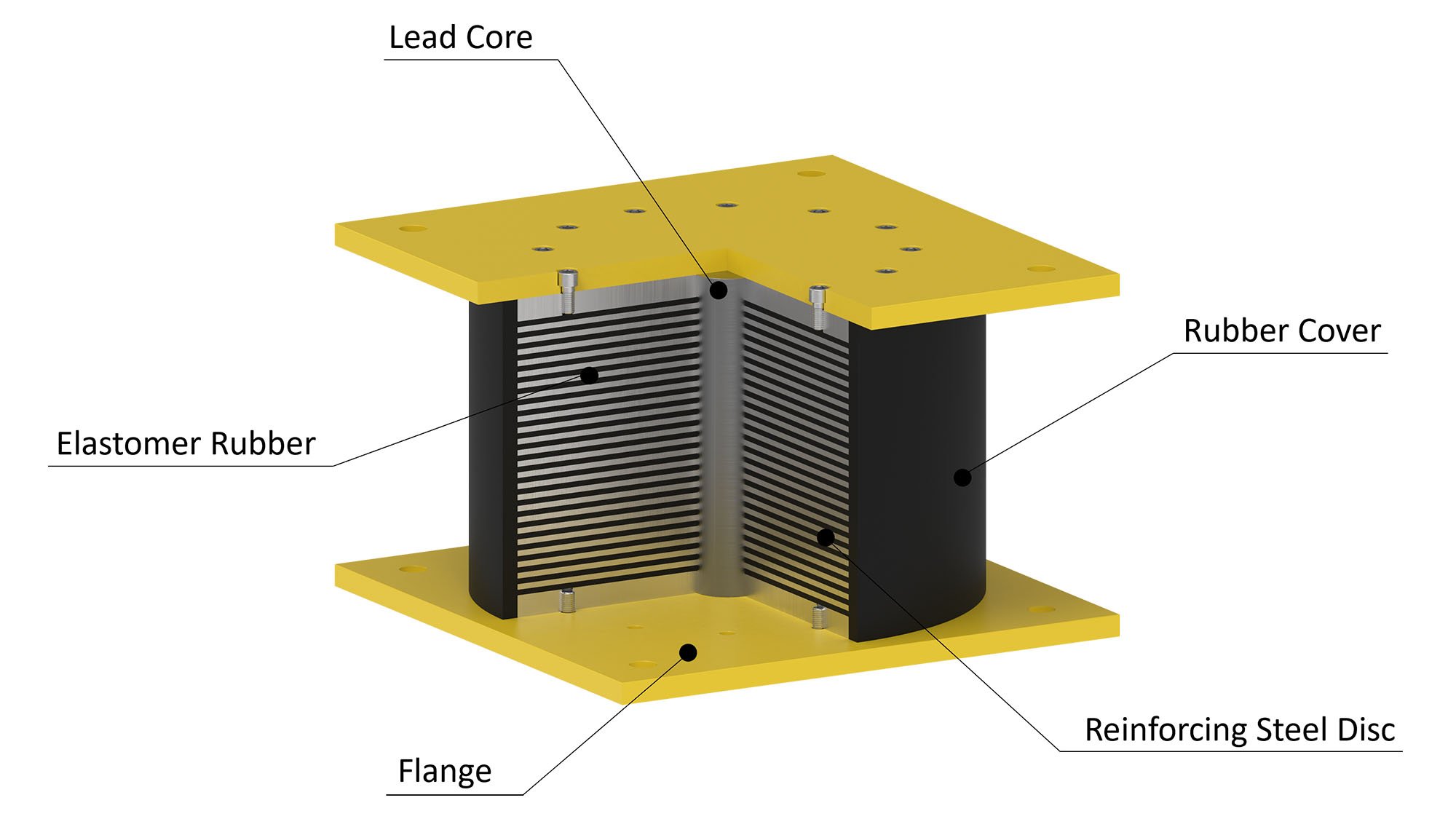

Capacidad de Disipación de Energía

La NSR-10 introduce un coeficiente denominado Rp en algunos casos, el cual refleja la capacidad de los elementos no estructurales para absorber la energía derivada de movimientos sísmicos. En el caso de las instalaciones eléctricas, un valor típicamente considerado es Rp = 6. Este valor indica que, incluso con cierta deformación, los equipos eléctricos pueden resistir sin perder funcionalidad o degradarse radicalmente por la energía absorbida.

Diseño y Distribución

La distribución de los elementos eléctricos debe integrarse de manera compatible con el resto de la estructura. En este sentido, el diseño contempla lo siguiente:

Planos de Instalación: Los planos deben ser elaborados y firmados por profesionales calificados, conforme a los lineamientos aportados en el Título A.
Ubicación Estratégica: Los tableros, ductos y demás componentes deben ubicarse de modo que se minimice el riesgo de daño en caso de un sismo, considerando incluso el espacio de holgura o los puntos de anclaje según la estrategia adoptada.
Flexibilidad de los Componentes: Se deben seleccionar materiales y dispositivos capaces de tolerar deformaciones y vibraciones, garantizando que se disponga de un sistema resiliente ante movimientos extremos.

Interacción y Transferencia de Fuerzas

Tanto en la estrategia de separación lateral como en la de anclaje, la transferencia de fuerzas es crucial. Cuando se opta por el anclaje, el sistema eléctrico está directamente vinculado a la estructura, lo cual requiere un análisis minucioso de las cargas horizontales y verticales. Por otro lado, la separación lateral permite que la estructura absorba y disipe estas fuerzas sin una transferencia directa a las instalaciones eléctricas.

En ambos casos, es vital calcular las cargas sismo dinámicas, para que la interacción entre la estructura y el sistema eléctrico cumpla con los requisitos de seguridad y funcionalidad del edificio.

Integración de Estrategias en el Diseño Constructivo

El diseño constructivo para instalaciones eléctricas se centra en asegurar que los elementos sean capaces de soportar la energía liberada en un evento sísmico, sin comprometer la continuidad del servicio eléctrico del edificio. Esto se logra mediante la integración de las siguientes estrategias:

Esquema General del Proceso de Integración

El proceso comienza con el estudio de la dinámica estructural del edificio y la identificación de zonas de mayor vulnerabilidad. Tras ello, se opta por la estrategia que mejor se ajuste a las condiciones particulares del proyecto. En algunos escenarios se puede combinar la separación lateral con puntos estratégicos de anclaje, aprovechando lo mejor de ambos enfoques para asegurar una respuesta óptima ante fuerzas sísmicas.

Los pasos a seguir incluirían:

Diagnóstico Inicial: Análisis detallado de la estructura y de las cargas sísmicas esperadas.
Selección de Estrategia: Decisión basada en la localización de los equipos eléctricos y su proximidad a elementos estructurales críticos.
Diseño de Planos: Elaboración de esquemas constructivos que incluyen los detalles del espacio de holgura, sistema de anclajes y distribución de componentes.
Implementación y Verificación: Durante la construcción, se deben seguir las especificaciones de diseño y realizar inspecciones para validar la respuesta estructural.

Esquema Visual Simplificado

A modo de complemento, se presenta un diagrama simplificado que ilustra la integración de estos criterios:


// Esquema Visual Simplificado (pseudo-dibujo)

      +---------------------------------------------------+
      |                   Estructura Principal           |
      +---------------------------------------------------+
                     /                  \
                    /                    \
      +------------------+       +-------------------+
      |   Anclaje        |       |  Espacio de       |
      |   (Soportes)     |       |  Holgura (Separación)    |
      +------------------+       +-------------------+
                    \                    /
                     \                  /
                      +----------------+
                      | Instalaciones|
                      | Eléctricas   |
                      +----------------+

En este esquema, se evidencia que:

Los elementos de anclaje aseguran una conexión robusta entre la estructura y los equipos eléctricos.
El espacio de separación lateral se destina a mitigar impactos directos en las instalaciones durante las deformaciones de la estructura.

Elementos de Evaluación y Grados de Desempeño

La NSR-10 establece diversos grados de desempeño para los elementos no estructurales, abarcando las instalaciones eléctricas. Estos grados definen el nivel de daño aceptable y la continuidad operativa del sistema en situaciones sísmicas. En términos generales, dichos grados se clasifican de la siguiente manera:

Clasificación de Desempeño

Grado	Descripción	Implicación para Instalaciones
Grupo I	Daño irreparable que afecta la operatividad	Falla catastrófica en el sistema eléctrico
Grupo II	Daño reparable, afectación intermitente	Requiere reparación para garantizar continuidad
Grupos III y IV	Daño mínimo o funcionalidad conservada	Instalaciones que mantienen su operatividad completa

Estos criterios refuerzan la necesidad de diseñar las instalaciones eléctricas para que, en el peor de los casos, se mantengan operativas o sean reparables, garantizando de ese modo la seguridad y funcionalidad integral de los edificios.

Implicaciones Prácticas en la Construcción

Desde el punto de vista constructivo, la implementación de estos criterios requiere la coordinación entre diferentes disciplinas: ingeniería estructural y diseño eléctrico deben trabajar de la mano para asegurar que los componentes eléctricos se integren de manera acorde a la capacidad y flexibilidad de la estructura.

Algunos puntos clave para la implementación práctica incluyen:

Verificación Periódica: Realizar inspecciones y mantenimiento preventivo, garantizando que los sistemas de anclaje y separación continúen operando según lo previsto.
Selección de Materiales: Utilizar materiales certificados que cumplan con los estándares de resistencia y flexibilidad requeridos por la norma.
Adaptación a Innovaciones Tecnológicas: Incorporar mejoras tecnológicas en sistemas de control y monitoreo sísmico, asegurando una rápida respuesta en caso de un evento.
Documentación Formal: Los planos y especificaciones técnicas deben estar firmados y validados por profesionales habilitados, lo que garantiza cumplimiento normativo y responsabilidad técnica.

Aplicación en Proyectos Reales

Los criterios y el esquema constructivo descritos son aplicables a un amplio rango de proyectos de construcción en Colombia y en otras regiones con normativas similares. La implementación de estos lineamientos proporciona mayor seguridad en edificaciones existentes y nuevas, asegurando que las instalaciones eléctricas no solo cumplan su función básica, sino que también resistan las demandas adicionales impuestas por eventos sísmicos.

La correcta aplicación del Título A de la NSR-10 en el diseño y ejecución de instalaciones eléctricas se traduce en una mayor resiliencia de las infraestructuras, protegiendo tanto el patrimonio edificatorio como la continuidad de los servicios fundamentales indispensables para el funcionamiento de la sociedad moderna.
