Análisis Detallado de la Ley de Ohm: Fundamentos, Aplicaciones y Ejemplos

Descubre cómo esta ley esencial rige el comportamiento de los circuitos eléctricos.

Principales Aspectos de la Ley de Ohm

Relación Fundamental: La Ley de Ohm establece una relación directa entre el voltaje (V), la corriente (I) y la resistencia (R) en un circuito eléctrico.
Fórmula Clave: La fórmula principal es V = I * R, que permite calcular cualquiera de las tres variables si se conocen las otras dos.
Aplicaciones Prácticas: Esencial para el diseño, análisis y mantenimiento de circuitos eléctricos, desde dispositivos simples hasta sistemas complejos.

¿Qué es la Ley de Ohm?

La Ley de Ohm es uno de los principios fundamentales en el campo de la electricidad y la electrónica. Formulada por el físico alemán Georg Simon Ohm en 1827, esta ley describe la relación entre la corriente eléctrica, el voltaje y la resistencia en un circuito eléctrico. Comprender la Ley de Ohm es crucial para cualquier persona que trabaje con electricidad, ya que permite entender cómo funcionan los circuitos y cómo calcular las diferentes variables involucradas.

El Descubrimiento de Georg Simon Ohm

Georg Simon Ohm, a través de la experimentación, introdujo y cuantificó la resistencia eléctrica. Su artículo de 1827, "El circuito galvánico, analizado matemáticamente", documentó esta relación y estableció la base de la Ley de Ohm. En honor a su contribución, la unidad de resistencia eléctrica se denomina "ohmio" (Ω).

Componentes Clave de la Ley de Ohm

Para entender la Ley de Ohm, es fundamental comprender los conceptos de voltaje, corriente y resistencia:

Voltaje (V): También conocido como diferencia de potencial, es la "fuerza" que impulsa la corriente eléctrica a través de un circuito. Se mide en voltios (V).
Corriente (I): Es el flujo de electrones a través de un conductor. Se mide en amperios (A).
Resistencia (R): Es la oposición al flujo de corriente en un circuito. Se mide en ohmios (Ω).

La Ley de Ohm establece que la corriente que fluye a través de un conductor es directamente proporcional al voltaje aplicado e inversamente proporcional a la resistencia. En otras palabras, a mayor voltaje, mayor corriente, y a mayor resistencia, menor corriente.

Fórmula y Representación de la Ley de Ohm

La Fórmula Fundamental

La Ley de Ohm se expresa mediante la siguiente fórmula matemática:

\[ V = I \cdot R \]

Donde:

\(V\) es el voltaje en voltios (V).
\(I\) es la corriente en amperios (A).
\(R\) es la resistencia en ohmios (Ω).

Esta fórmula se puede reorganizar para calcular cualquiera de las tres variables si se conocen las otras dos:

Para calcular la corriente: \(I = \frac{V}{R}\)
Para calcular la resistencia: \(R = \frac{V}{I}\)

El Triángulo de la Ley de Ohm

Una forma útil de recordar y aplicar la Ley de Ohm es mediante el triángulo de Ohm. Este diagrama visual relaciona voltaje, corriente y resistencia, facilitando el cálculo de la variable deseada.

Triángulo de la Ley de Ohm

Para usar el triángulo, cubre la variable que deseas calcular y observa la relación entre las otras dos. Por ejemplo, si quieres calcular el voltaje (V), cubre la V y verás que \(V = I \cdot R\).

Aplicaciones Prácticas de la Ley de Ohm

Diseño y Análisis de Circuitos

La Ley de Ohm es esencial para el diseño y análisis de circuitos eléctricos y electrónicos. Permite a los ingenieros determinar los valores de resistencia necesarios para controlar la corriente y el voltaje en un circuito. También es útil para identificar componentes defectuosos midiendo la corriente y el voltaje, y verificando si cumplen con la ley.

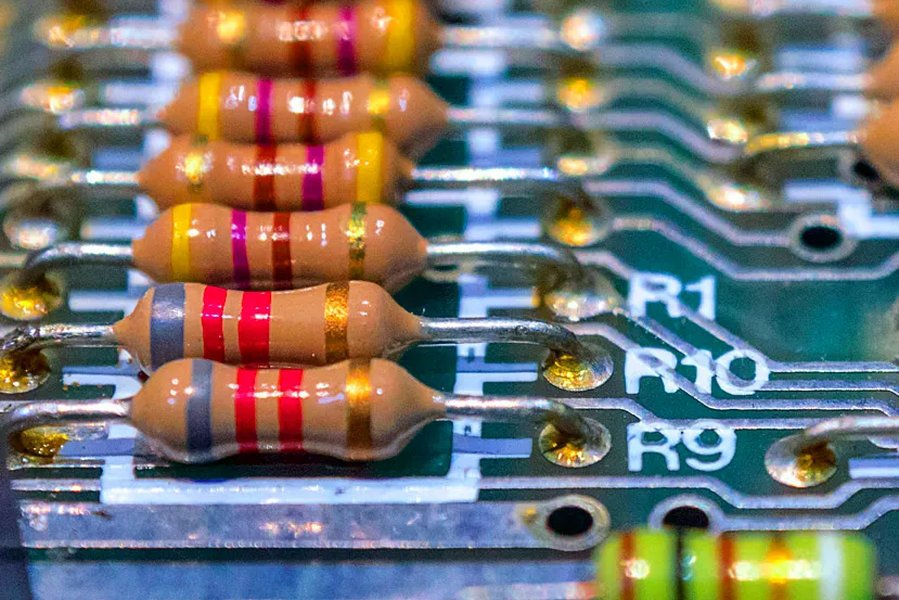

Resistencia Eléctrica

Ejemplos Cotidianos

La Ley de Ohm se aplica en numerosos dispositivos y sistemas que utilizamos a diario. Algunos ejemplos incluyen:

Calentadores eléctricos: Permite calcular la corriente necesaria para producir calor a partir de una resistencia.
Dispositivos electrónicos: Ayuda a diseñar circuitos que funcionen correctamente con los voltajes y corrientes adecuados.
Sistemas de iluminación: Facilita la selección de resistencias para limitar la corriente que fluye a través de las lámparas.

Cálculo de Componentes en Sistemas Térmicos

En sistemas térmicos, la Ley de Ohm ayuda a calcular la relación entre tensión, corriente y resistencia, asegurando que los componentes estén protegidos con fusibles o disyuntores adecuados.

Ejemplos Resueltos de la Ley de Ohm

Ejemplo 1: Cálculo de la Resistencia

Un circuito tiene un voltaje de 12 V y una corriente de 2 A. ¿Cuál es la resistencia?

\[ R = \frac{V}{I} = \frac{12 \text{ V}}{2 \text{ A}} = 6 \text{ Ω} \]

Por lo tanto, la resistencia en el circuito es de 6 ohmios.

Ejemplo 2: Cálculo de la Corriente

Un electrodoméstico tiene una resistencia de 12 Ω y se aplica un voltaje de 24 V. ¿Qué cantidad de corriente fluye por el conductor?

\[ I = \frac{V}{R} = \frac{24 \text{ V}}{12 \text{ Ω}} = 2 \text{ A} \]

La corriente que fluye por el conductor es de 2 amperios.

Ejemplo 3: Cálculo del Voltaje

Una resistencia de 100 ohmios tiene una corriente de 0.09 A. ¿Cuál es el voltaje en la resistencia?

\[ V = I \cdot R = 0.09 \text{ A} \cdot 100 \text{ Ω} = 9 \text{ V} \]

El voltaje en la resistencia es de 9 voltios.

Tabla Resumen de Fórmulas de la Ley de Ohm

La siguiente tabla resume las fórmulas de la Ley de Ohm para facilitar su aplicación en diferentes escenarios:

Variable a Calcular	Fórmula
Voltaje (V)	\(V = I \cdot R\)
Corriente (I)	\(I = \frac{V}{R}\)
Resistencia (R)	\(R = \frac{V}{I}\)

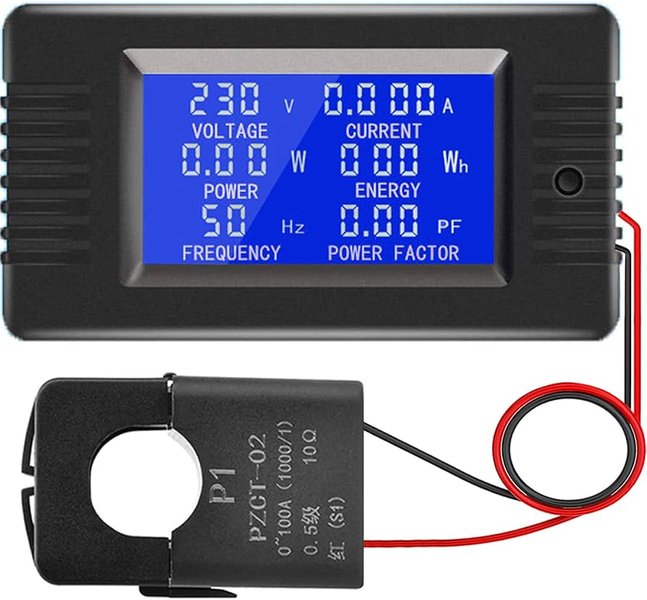

Medidor de Corriente

Consideraciones Adicionales

Conductores Óhmicos vs. No Óhmicos

Es importante destacar que la Ley de Ohm se aplica principalmente a conductores óhmicos, que son aquellos en los que la resistencia se mantiene constante a temperatura constante y no depende de la diferencia de potencial aplicada. Sin embargo, existen materiales no óhmicos en los que la resistencia varía con la temperatura o el voltaje.

Limitaciones de la Ley de Ohm

La Ley de Ohm tiene ciertas limitaciones y no se cumple en todos los casos. Por ejemplo, en algunos materiales, la resistencia puede variar con la temperatura, lo que afecta la linealidad de la relación entre voltaje y corriente. Además, en circuitos complejos con múltiples componentes, es necesario aplicar técnicas adicionales para analizar el comportamiento del circuito.
