探索 OpenBMC 的神經中樞：Entity Manager 如何讓伺服器管理更智能

一窺這個強大的硬體管理引擎如何讓您的基礎架構自動化、彈性化且高效運作

Entity Manager 的關鍵優勢

動態配置管理：無需重新開機即可靈活調整系統配置，大幅提高管理效率
自動化硬體偵測：透過 FRU EEPROM 等方式自動識別和收集裝置資訊，減少人工干預
統一資源映射：將實體硬體元件映射至軟體資源，建立一致且可靠的系統監控框架

什麼是 OpenBMC Entity Manager？

OpenBMC Entity Manager 是 OpenBMC 框架中的核心服務，設計用於管理和映射實體系統組件到軟體資源。Entity Manager 扮演著硬體與軟體之間的橋樑角色，使系統能夠智能地管理各種硬體資源。它的主要目標是允許在系統運行時動態調整配置，無需重啟系統，並減少為不同硬體平台維護的獨立系統配置數量。

Entity Manager 通過使用 JSON 格式的配置文件來描述硬體，這使得配置極具靈活性，並能輕鬆支援不同的硬體平台。它同時整合了硬體偵測機制，如掃描 I2C 總線尋找 IPMI FRU EEPROM 裝置，以自動識別系統中的硬體組件。

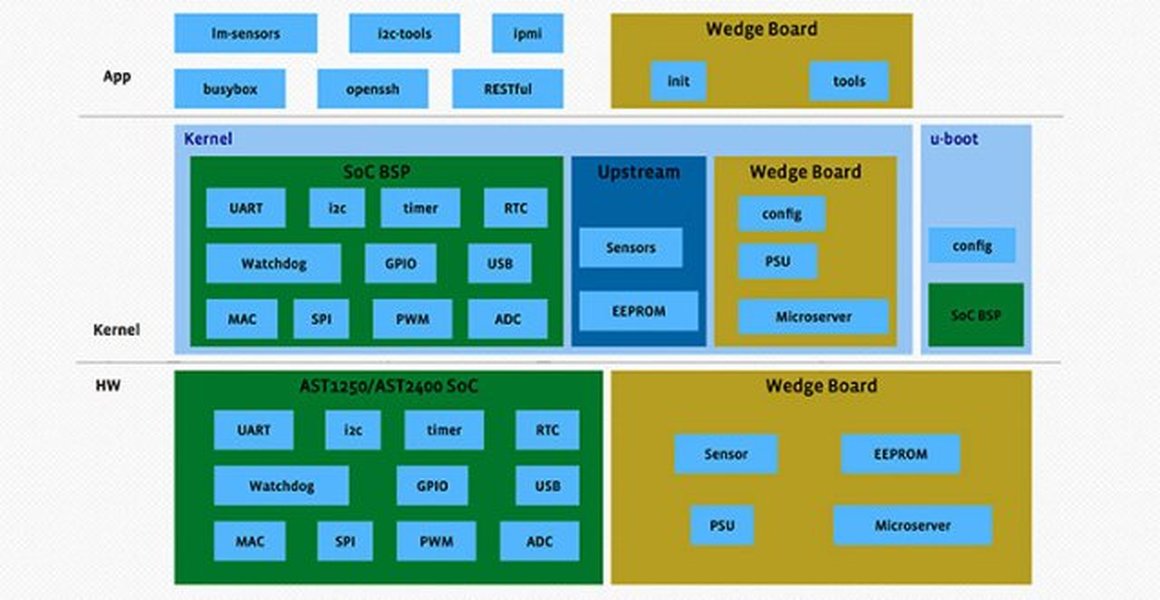

Entity Manager 在 OpenBMC 架構中的位置

在 OpenBMC 的生態系統中，Entity Manager 作為關鍵中介層，連接低層硬體與上層應用。它將收集到的硬體資訊透過 D-Bus 發佈，使其他 OpenBMC 服務和應用程式能夠存取這些資訊，進行監控和控制操作。這種設計使得 OpenBMC 能夠提供一個統一的介面來管理各種不同的硬體平台。

Entity Manager 的功能與特性

主要功能概覽

Entity Manager 提供了一系列強大的功能，使其成為 OpenBMC 架構中不可或缺的組件：

硬體資源管理

Entity Manager 能夠識別和管理系統中的各種硬體資源，包括但不限於風扇、溫度感測器、電源供應器、CPU、記憶體和存儲裝置。它透過 I2C、IPMI 等標準介面來檢測和監控這些硬體組件，確保系統能夠獲取準確的硬體狀態資訊。

動態配置能力

Entity Manager 的一個關鍵優勢是能夠在系統運行時動態調整配置。這意味著管理員可以在不重啟系統的情況下，更新硬體配置、調整監控參數或啟用/禁用特定功能。這大大提高了系統的靈活性和可用性，特別是在需要頻繁調整的生產環境中。

硬體監控與告警

Entity Manager 持續監控系統中的硬體狀態，收集傳感器數據，並在檢測到異常時生成告警。這些告警可以通知管理員潛在的硬體問題，使其能夠在問題影響系統穩定性之前採取措施。例如，當溫度超過預設閾值時，Entity Manager 可以自動增加風扇速度或發送告警通知。

D-Bus 介面整合

Entity Manager 使用 D-Bus 作為通信介面，將硬體資訊和控制功能暴露給其他 OpenBMC 服務。這使得不同的服務可以無縫協作，共享資源和資訊。Entity Manager 在 D-Bus 上使用 `xyz.openbmc_project.Configuration` 命名空間來發佈配置資訊，遵循了 OpenBMC 的標準命名規範。

核心能力視覺化

以下雷達圖展示了 Entity Manager 在不同方面的能力強度，幫助您快速了解其優勢：

Entity Manager 的工作流程

實體管理者的思維導圖

以下思維導圖展示了 Entity Manager 在 OpenBMC 生態系統中的角色和工作流程，幫助理解其如何連接各個組件：

mindmap root["Entity Manager"] ["Hardware Detection"] ["FRU EEPROM Scanning"] ["I2C Bus Probing"] ["Sensor Discovery"] ["Configuration Management"] ["JSON Configuration Files"] ["Dynamic Configuration"] ["Profile Management"] ["D-Bus Integration"] ["Service Registration"] ["Interface Exposure"] ["Event Notification"] ["System Monitoring"] ["Sensor Data Collection"] ["Health Status Tracking"] ["Alert Generation"] ["Resource Control"] ["Fan Speed Adjustment"] ["Power Management"] ["Thermal Control"]

Entity Manager 的運作方式

Entity Manager 的運作基於一個明確的工作流程，包括多個關鍵步驟：

1. 配置檔案載入

當 OpenBMC 系統啟動時，Entity Manager 首先載入 JSON 格式的配置檔案。這些檔案位於 Entity Manager 儲存庫的 `./configurations` 目錄中，每個支援的裝置包含一個檔案。這些配置檔案定義了系統中可能存在的硬體組件，以及如何偵測和管理這些組件。

2. 硬體偵測與識別

載入配置後，Entity Manager 開始執行硬體偵測步驟。它使用 "Probe" 鍵中定義的方法來檢測硬體，常見的方法包括掃描 I2C 總線尋找 IPMI FRU EEPROM 裝置。一旦檢測到硬體，Entity Manager 會讀取其識別資訊，確定其型號、位置和功能。

3. D-Bus 資源發佈

識別硬體後，Entity Manager 在 D-Bus 上創建相應的物件，表示這些硬體組件。它使用 `xyz.openbmc_project.Configuration` 命名空間來發佈這些資源，使其他 OpenBMC 服務能夠存取和控制這些硬體組件。這些 D-Bus 物件包含了硬體的屬性、狀態和控制接口。

4. 持續監控與更新

在初始化完成後，Entity Manager 持續監控硬體狀態，收集傳感器數據，並在必要時更新 D-Bus 物件。它還響應來自其他服務的控制請求，例如調整風扇速度或修改電源設置。這種持續的監控和控制確保了系統的穩定運行。

Entity Manager 的應用場景

典型使用案例

Entity Manager 在多種伺服器和數據中心管理場景中發揮關鍵作用：

應用場景	Entity Manager 的角色	主要優勢
伺服器機房管理	自動化偵測和監控大量伺服器硬體組件	減少人工監控負擔，提高系統可靠性
多廠商硬體環境	提供統一的管理介面，抽象化底層硬體差異	簡化異構環境管理，降低維護成本
高可用性系統	實時監控硬體健康狀態，提前識別潛在問題	減少計劃外停機時間，提高系統可用性
邊緣計算設備	輕量級硬體監控和管理	在資源受限環境中提供有效的硬體管理
系統開發和調試	提供詳細的硬體資訊和診斷功能	加速開發和故障排除過程

視頻說明：深入了解 Entity Manager

以下視頻介紹了 Entity Manager 子系統，該系統用於動態發現和管理機箱/系統組件（例如使用 FRU Device）：

OpenBMC 架構中的 Entity Manager

常見問題解答

Entity Manager 與傳統 BMC 管理方式有什麼不同？

傳統的 BMC 管理方式通常依賴於靜態配置和專有軟體，每個廠商都有自己的實現方式，導致跨平台管理複雜且缺乏靈活性。相比之下，Entity Manager 採用開源設計，使用 JSON 配置文件來描述硬體，允許動態配置更新，並通過標準化的 D-Bus 介面發佈資源。這種方法大大提高了系統的靈活性、可擴展性和廠商獨立性，同時簡化了系統管理和監控。

如何為新的硬體平台添加 Entity Manager 支援？

為新的硬體平台添加 Entity Manager 支援主要涉及創建 JSON 配置文件。這些文件描述了系統中的硬體組件及其特性，以及如何偵測這些組件。通常，您需要確定硬體的 I2C 地址、FRU EEPROM 位置等信息，然後在配置文件中定義相應的 "Probe" 部分。還需要定義硬體組件的屬性、閾值和控制參數。完成配置後，將文件放入 Entity Manager 的配置目錄中，並重啟 Entity Manager 服務。在某些情況下，可能還需要開發自定義偵測插件，以支援特殊的硬體偵測方法。

Entity Manager 如何處理硬體故障？

當 Entity Manager 檢測到硬體故障時，它會執行多步驟的故障處理流程。首先，它會在 D-Bus 上更新硬體組件的狀態，將其標記為故障狀態。然後，根據配置的嚴重性級別，它可能會生成系統事件日誌(SEL)條目，記錄故障詳情。對於某些類型的故障，Entity Manager 還可以執行自動恢復動作，例如在風扇故障時增加其他風扇的速度，或在電源供應器故障時啟用備用電源。此外，Entity Manager 會通知其他 OpenBMC 服務，如事件服務和告警管理器，以便它們可以採取額外的措施，例如發送 SNMP 陷阱或電子郵件通知給系統管理員。

Entity Manager 是否支援熱插拔設備管理？

是的，Entity Manager 設計上支援熱插拔設備管理。當熱插拔設備（如硬碟、風扇模組或電源供應器）插入或移除時，Entity Manager 能夠動態偵測這些變化。它通過定期掃描系統總線（如 I2C）或監控硬體存在信號來實現這一功能。當檢測到新設備時，Entity Manager 會讀取其 FRU 信息，在 D-Bus 上創建相應的物件，並開始監控其狀態。同樣，當設備被移除時，它會從 D-Bus 中移除相應的物件，並更新系統配置。這種動態適應能力使得系統可以在不重啟的情況下，應對硬體配置的變化。

如何對 Entity Manager 相關問題進行故障排除？

對 Entity Manager 進行故障排除時，可以採取以下步驟：首先，檢查 Entity Manager 服務的狀態，使用 `systemctl status xyz.openbmc_project.EntityManager.service` 命令。如果服務未運行，嘗試重啟它。其次，查看系統日誌，使用 `journalctl -u xyz.openbmc_project.EntityManager.service` 命令，尋找任何錯誤消息或警告。對於硬體偵測問題，可以檢查 I2C 總線上的設備，使用 `i2cdetect` 命令掃描各個總線。還可以使用 D-Bus 工具，如 `busctl` 或 `dbus-send`，來檢查 Entity Manager 在 D-Bus 上發佈的物件和介面。如果特定硬體未被正確偵測，可能需要檢查其配置文件，確保 "Probe" 部分正確定義了偵測方法和參數。在某些情況下，可能需要增加 Entity Manager 的日誌詳細程度，以獲取更多調試信息。
