深入理解OpenBMC的Entity Manager：硬件资源管理的核心组件

全面解析OpenBMC中Entity Manager的设计、功能与实现机制

Entity Manager核心要点

动态配置系统：Entity Manager能在运行时灵活调整系统，无需重启即可适应硬件变化
自动检测与管理：通过JSON配置文件和检测守护进程自动识别和管理系统中的硬件组件
统一D-Bus接口：将硬件资源以标准化方式映射到BMC内的软件资源，减少系统配置复杂度

什么是Entity Manager？

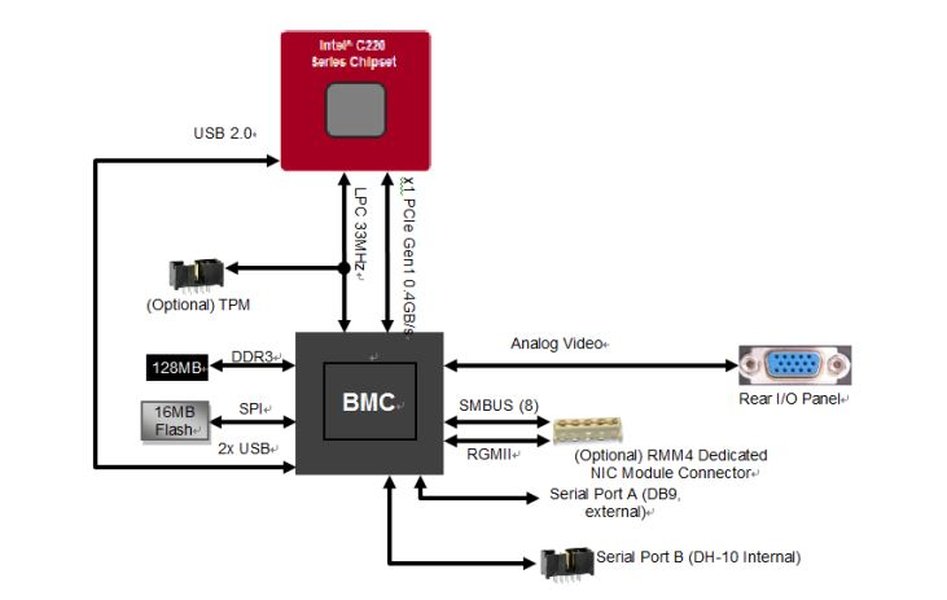

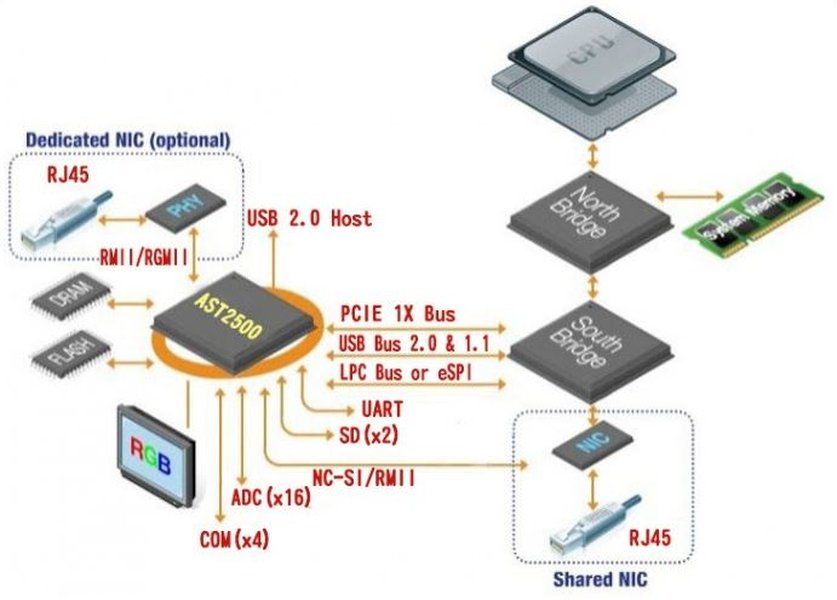

Entity Manager是OpenBMC（基板管理控制器）中的一个关键组件，专门负责管理物理系统组件并将它们映射到BMC内的软件资源。它是一个运行时配置应用程序，通过解析JSON格式的配置文件来检测、初始化和管理系统中的硬件设备。Entity Manager不仅将设备信息加载到sysfs中，还通过D-Bus接口以标准化方式将这些信息暴露给其他服务和应用程序。

Entity Manager的主要目标是允许系统在运行时进行灵活调整，减少创建独立系统配置的数量，从而简化OpenBMC对不同硬件平台的支持能力。这种设计大大降低了将OpenBMC移植到新系统所需的时间和调试工作量。

Entity Manager的构建产物

Entity Manager软件包主要构建两个重要的可执行文件：

entity-manager：负责匹配和初始化系统中的设备，并将配置信息推送到D-Bus上供其他服务使用
fru-device：作为检测守护进程，负责扫描I2C总线以查找IPMI FRU EEPROM设备，并解析其内容推送到D-Bus

Entity Manager的核心功能

硬件资源管理与映射

Entity Manager的首要功能是管理物理系统组件并将它们映射到BMC内的软件资源。这包括：

设备检测与识别：根据JSON配置文件中的描述自动识别系统中的硬件设备
资源映射：将物理设备映射到软件资源，确保系统能正确识别和处理这些设备
动态配置：在运行时调整系统配置，无需重启即可适应硬件变化

运行时检测机制

Entity Manager使用检测守护进程在运行时自动检测系统中的组件，最常见的守护进程是fru-device，它能够：

扫描所有可用的I2C总线，查找IPMI FRU EEPROM设备
解析FRU设备中的数据，获取设备的识别信息和配置参数
将检测到的设备信息推送到D-Bus上，供其他服务和应用程序使用

库存管理与状态监控

Entity Manager负责系统组件的库存管理和状态监控，具体包括：

传感器监控：收集和处理系统中各种传感器的数据
状态跟踪：实时跟踪硬件设备的运行状态和健康状况
事件记录：记录系统中发生的重要事件，如传感器状态变化和电源控制操作等

简化移植与硬件支持

Entity Manager旨在最大限度地减少将OpenBMC移植到新系统所需的工作量。通过查看./configurations目录中的配置文件，可以轻松了解OpenBMC支持的所有硬件配置，回答"是否支持X设备"的问题。

Entity Manager的工作原理

配置文件结构

Entity Manager使用JSON格式的配置文件来描述系统中的实体。这些文件包含以下关键元素：

Name：人类可读的名称，用于识别和排序
Probe：用于从D-Bus读取的语句，帮助检测设备
Exposes：描述实体公开的资源和接口

配置文件存放在./configurations目录中，按照设备类型和功能进行组织。Entity Manager解析这些文件，并尝试检测文件中描述的设备。

D-Bus接口

Entity Manager通过D-Bus接口将设备信息和状态暴露给其他服务和应用程序。它使用xyz.openbmc_project.Configuration命名空间来表示配置对象，这些对象描述了Entity Manager管理的组件。属性包含JSON文件中定义的所有非对象（简单类型）。

设备树与资源映射

Entity Manager涉及设备树的配置，通过设备树的描述信息来表现系统中设备的结构，从而更好地对设备进行管理和监控。这种映射机制使系统能够以统一的方式访问和控制不同类型的硬件资源。

组件	功能描述	接口类型	数据流向
entity-manager	解析配置文件，匹配和初始化设备	D-Bus Provider	配置文件 → D-Bus
fru-device	扫描I2C总线，检测FRU设备	I2C扫描器	硬件设备 → entity-manager
配置文件	描述系统中的实体和设备	JSON文件	静态文件 → entity-manager
D-Bus接口	暴露设备信息和状态	服务接口	entity-manager → 其他服务

Entity Manager的架构与设计

Entity Manager采用模块化设计，通过分层架构实现硬件资源的有效管理。下面的思维导图展示了Entity Manager的核心架构：

mindmap root["Entity Manager"] ["配置管理"] ["JSON配置解析"] ["配置文件验证"] ["配置更新机制"] ["设备检测"] ["FRU设备扫描"] ["I2C总线探测"] ["自动识别机制"] ["资源映射"] ["物理-软件映射"] ["设备树管理"] ["资源初始化"] ["D-Bus接口"] ["服务注册"] ["属性暴露"] ["事件通知"] ["库存管理"] ["组件跟踪"] ["状态监控"] ["事件记录"]
