Stratégies Avancées pour Booster la Performance de Votre Centrale Thermique : Un Guide Expert

Optimisez votre production électrique en ciblant les paramètres clés du cycle Rankine-Hirn grâce à une prise de décision éclairée.

L'optimisation de la production électrique d'une centrale thermique fonctionnant selon le cycle Rankine-Hirn est un enjeu crucial pour garantir son efficacité et sa rentabilité. Face à des prédictions de baisse de puissance, une approche méthodique est nécessaire pour identifier les causes racines et mettre en œuvre des actions correctives ciblées. Ce guide détaillé se concentre sur trois paramètres fondamentaux : le facteur de puissance, le débit de vapeur à l'entrée de la turbine, et la variation de pression dans la surchauffe. Nous explorerons comment l'outil de prise de décision PDCA (Plan-Do-Check-Act) peut être appliqué pour chaque scénario, en distinguant les interventions réalisables en arrêt chaud de celles nécessitant un arrêt froid complet.

Points Saillants pour une Optimisation Efficace

Adoption du cycle PDCA : Utilisez une approche structurée et itérative (Planifier-Développer-Contrôler-Agir) pour analyser les prédictions de baisse de puissance, identifier les causes, implémenter des solutions et évaluer leur efficacité.
Analyse ciblée des paramètres : Concentrez-vous sur l'impact direct du facteur de puissance, du débit de vapeur et de la pression de surchauffe sur la production électrique, en vous basant sur les principes thermodynamiques.
Maintenance différenciée : Planifiez judicieusement les actions correctives, en distinguant les interventions légères réalisables en "arrêt chaud" (minimisant l'indisponibilité) des maintenances lourdes nécessitant un "arrêt froid" complet du cycle.

Le Cycle PDCA : Votre Boussole pour l'Amélioration Continue

L'outil PDCA (Plan-Do-Check-Act), également connu sous le nom de roue de Deming, est une méthode de gestion de la qualité et d'amélioration continue particulièrement adaptée à l'optimisation des processus industriels complexes comme celui d'une centrale thermique. Face à des prédictions de baisse de performance, son application structurée permet d'analyser rigoureusement les impacts potentiels et de planifier des actions correctives avant même que les problèmes ne se matérialisent pleinement.

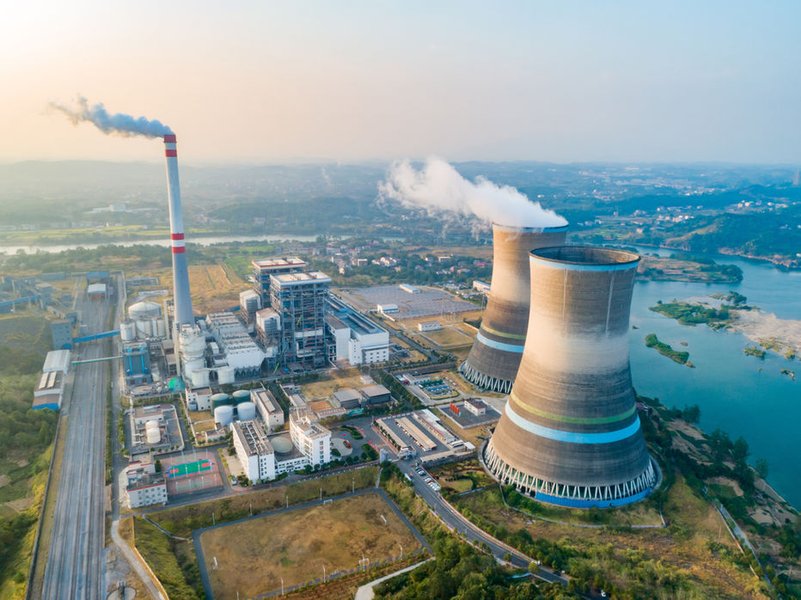

Schéma de fonctionnement d'une centrale thermique

Principe de fonctionnement d'une centrale thermique.

Voici les étapes clés de son application dans votre contexte :

Plan (Planifier) : Analyser les prédictions de baisse de puissance. Identifier les causes probables liées aux paramètres spécifiés. Définir des objectifs clairs d'amélioration. Élaborer un plan d'actions correctives, en considérant les ressources nécessaires et les contraintes (arrêt chaud/froid).
Do (Développer/Faire) : Mettre en œuvre les actions planifiées. Dans votre cas, cela signifie préparer les interventions de maintenance (qu'elles soient en arrêt chaud ou froid) sur la base des analyses prédictives.
Check (Contrôler/Vérifier) : Évaluer l'efficacité théorique des actions envisagées. Puisque vous ne pouvez pas agir sur des données en temps réel ni mesurer directement les résultats post-intervention immédiate, cette phase reposera sur l'analyse de l'impact logique des corrections proposées par rapport aux prédictions initiales et aux principes thermodynamiques. Des simulations ou l'étude de cas historiques similaires peuvent être utiles.
Act (Agir/Ajuster) : Sur la base de l'évaluation, standardiser les solutions qui semblent les plus prometteuses pour une application future lorsque la maintenance sera effectivement réalisée. Si les analyses suggèrent que les actions planifiées ne sont pas optimales, ajuster le plan et recommencer le cycle pour affiner la stratégie.

Cette vidéo (en anglais) explique en détail le cycle PDCA, un outil fondamental pour l'amélioration continue des processus, applicable à l'optimisation de votre centrale thermique. Elle détaille chaque étape (Plan, Do, Check, Act) et comment elles s'articulent pour résoudre les problèmes et améliorer l'efficacité.

Analyse et Actions Correctives par Paramètre Clé

Examinons maintenant chaque paramètre critique, l'application du PDCA et les actions correctives spécifiques.

1. Facteur de Puissance (cos φ)

Le facteur de puissance reflète l'efficacité avec laquelle l'énergie électrique est utilisée. Une baisse du facteur de puissance signifie qu'une part plus importante de l'énergie est réactive, n'effectuant pas de travail utile et augmentant les pertes dans le réseau et les équipements, ce qui réduit la puissance active délivrée.

Application du Cycle PDCA

Plan :
- Identifier la baisse prédite du facteur de puissance.
- Analyser les causes potentielles : augmentation des charges inductives sur le réseau, déséquilibre de charge, défaillance des systèmes de compensation, vieillissement des équipements (alternateur, transformateurs).
- Définir un objectif d'amélioration (ex : maintenir cos φ au-dessus de 0,95).
- Proposer des actions : vérification et ajustement des batteries de condensateurs, optimisation de la charge des générateurs, inspection des équipements électriques.
Do :
- Planifier l'intervention : installation ou réglage de compensateurs, inspection des connexions.
Check :
- Analyser l'impact théorique de la correction sur la puissance active et les pertes. Utiliser des calculs basés sur les caractéristiques des équipements et du réseau.
Act :
- Si l'analyse confirme l'efficacité, intégrer les actions dans le plan de maintenance.
- Prévoir un suivi régulier du facteur de puissance après l'intervention réelle.

Actions Correctives

En arrêt chaud (maintenance courte, sans arrêt complet du cycle) :
- Ajustement des régulateurs de tension et des systèmes d'excitation de l'alternateur.
- Vérification et réglage des batteries de condensateurs existantes.
- Inspection visuelle et thermographique des connexions électriques accessibles.
En arrêt froid (maintenance lourde avec arrêt total) :
- Installation de nouvelles batteries de condensateurs ou de compensateurs statiques d'énergie réactive (SVC).
- Révision majeure ou remplacement de transformateurs ou de disjoncteurs présentant des défauts.
- Inspection approfondie et tests sur l'alternateur et ses systèmes auxiliaires.

Intérieur d'une centrale thermique avec tuyauteries

Vue intérieure d'une installation industrielle, illustrant la complexité des systèmes de tuyauterie d'une centrale.

2. Débit de Vapeur à l'Entrée de la Turbine (Sortie Surchauffe)

Le débit massique de vapeur surchauffée admis à la turbine est directement proportionnel à la puissance mécanique qu'elle peut développer. Une baisse de ce débit, pour des conditions de pression et température de vapeur données, entraîne une réduction de la production électrique.

Application du Cycle PDCA

Plan :
- Identifier la baisse prédite du débit de vapeur.
- Analyser les causes potentielles : fuites dans le circuit vapeur (chaudière, surchauffeur, conduites), encrassement des surfaces d'échange thermique de la chaudière, dysfonctionnement des vannes de régulation, problèmes de combustion affectant la vaporisation, qualité de l'eau d'alimentation.
- Définir un objectif de rétablissement du débit nominal.
- Proposer des actions : recherche de fuites, nettoyage des surfaces d'échange, vérification et étalonnage des vannes, optimisation de la combustion.
Do :
- Planifier les interventions : inspections, nettoyages, réparations de vannes.
Check :
- Évaluer l'impact attendu des corrections sur le débit et, par conséquent, sur la puissance. Se baser sur les bilans matière et énergie du cycle.
Act :
- Intégrer les actions validées au programme de maintenance.
- Envisager des modifications des procédures d'exploitation ou de maintenance préventive pour éviter la récurrence.

Actions Correctives

En arrêt chaud :
- Ajustement des paramètres de combustion (si accessible et sans risque).
- Nettoyage externe des tubes de la chaudière (ex : ramonage par soufflage de suie, si l'installation le permet en fonctionnement).
- Vérification et manœuvre de certaines vannes de régulation accessibles.
- Détection de fuites externes par inspection visuelle, sonore ou thermographique (la réparation nécessitera souvent un arrêt).
En arrêt froid :
- Réparation des fuites sur la chaudière, les surchauffeurs, les conduites de vapeur.
- Nettoyage interne des tubes de la chaudière et du surchauffeur (détartrage chimique ou mécanique).
- Révision complète ou remplacement des vannes de régulation défectueuses.
- Inspection et réparation des composants du circuit d'eau d'alimentation.

3. Variation de Pression dans la Surchauffe

La surchauffe augmente la température de la vapeur à pression constante, améliorant le rendement du cycle et protégeant la turbine contre l'érosion due à l'humidité. Une perte de charge excessive (baisse de pression anormale) ou une instabilité de la pression dans le surchauffeur indique des problèmes qui réduisent l'enthalpie de la vapeur à l'entrée de la turbine.

Application du Cycle PDCA

Plan :
- Identifier la variation de pression prédite (généralement une augmentation de la perte de charge ou une instabilité).
- Analyser les causes : encrassement interne ou externe des tubes du surchauffeur, obstructions dans les conduites, dysfonctionnement des vannes de régulation de température de surchauffe (attemperateurs), fuites.
- Définir un objectif de stabilisation de la pression et de réduction des pertes de charge.
- Proposer des actions : nettoyage des tubes, inspection et réparation des conduites et vannes.
Do :
- Planifier les opérations de nettoyage, d'inspection ou de remplacement.
Check :
- Analyser l'effet attendu sur la pression de sortie surchauffe et sur l'efficacité de la détente dans la turbine.
Act :
- Inclure les actions dans les plans de maintenance.
- Revoir les stratégies de nettoyage préventif.

Actions Correctives

En arrêt chaud :
- Nettoyage externe des tubes du surchauffeur (soufflage de suie, si applicable en marche).
- Ajustement des vannes de régulation de température de surchauffe.
- Surveillance accrue des paramètres de pression et température.
En arrêt froid :
- Nettoyage interne des tubes du surchauffeur.
- Inspection et réparation des tubes (détection et colmatage de fuites, remplacement de sections endommagées).
- Révision ou remplacement des vannes et clapets du circuit de surchauffe.
- Inspection et élimination d'éventuelles obstructions dans les collecteurs ou conduites.

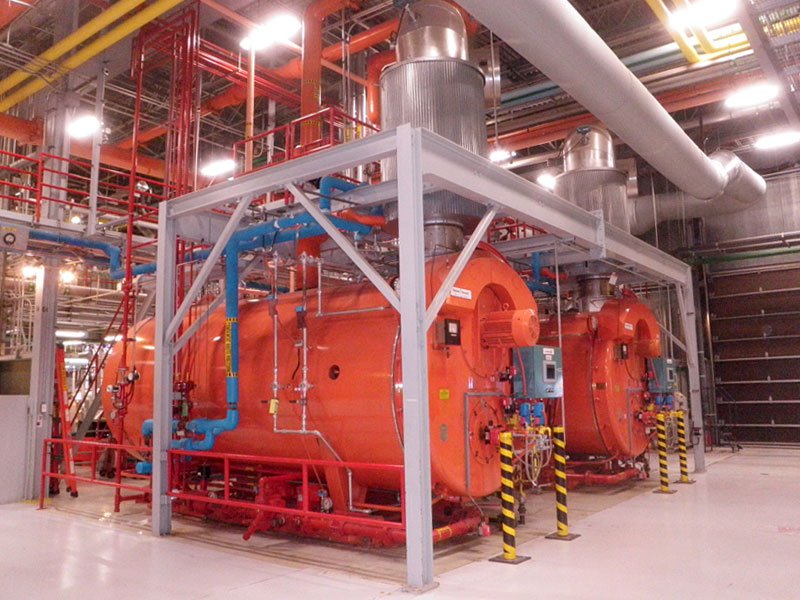

Schéma d'une centrale thermique de production de vapeur

Illustration d'une centrale thermique de production de vapeur.

Visualisation Comparative des Paramètres et Interventions

Pour mieux appréhender l'importance relative de ces paramètres et la nature des interventions, le diagramme radar suivant compare l'impact potentiel d'un dysfonctionnement non corrigé sur la puissance, la complexité typique d'une correction majeure (arrêt froid) et le potentiel d'amélioration par des actions en arrêt chaud.

Ce diagramme illustre que si le débit vapeur a un impact potentiellement très élevé et une complexité de correction importante en arrêt froid, le facteur de puissance offre un bon potentiel d'amélioration via des actions en arrêt chaud. Chaque point est une estimation relative sur une échelle de 1 à 10 (où 10 représente l'impact/complexité/potentiel le plus élevé).

Synthèse des Actions Correctives

Le tableau suivant résume les types d'actions correctives pour chaque paramètre, en distinguant les interventions en arrêt chaud et froid.

Paramètre Affecté	Actions Correctives en Arrêt Chaud (Maintenance Courte)	Actions Correctives en Arrêt Froid (Maintenance Lourde)
Facteur de Puissance	Ajustement des régulateurs de tension, réglage des batteries de condensateurs, inspections thermographiques.	Installation de nouveaux compensateurs, révision/remplacement de transformateurs ou alternateur.
Débit Vapeur à l'Entrée Turbine	Ajustement combustion, nettoyage externe chaudière (ramonage), manœuvre vannes accessibles, détection fuites externes.	Réparation fuites (chaudière, surchauffeur, conduites), nettoyage interne tubes, révision/remplacement vannes de régulation.
Variation de Pression Surchauffe	Nettoyage externe surchauffeur (ramonage), ajustement vannes de régulation température.	Nettoyage interne surchauffeur, réparation/remplacement tubes, révision/remplacement vannes du circuit.

Cartographie de la Stratégie d'Optimisation

La carte mentale ci-dessous illustre la structure globale de l'approche d'optimisation, en partant de l'objectif principal et en déclinant les actions par paramètre et par type d'intervention.

mindmap root["Optimisation Production
Centrale Thermique Rankine-Hirn"] id1["Analyse Prédictive
Baisse Puissance"] id2["Facteur de Puissance (cos φ)"] id2_1["PDCA Application"] id2_1_1["Plan: Causes, Objectifs"] id2_1_2["Do: Planifier Interventions"] id2_1_3["Check: Éval. Théorique"] id2_1_4["Act: Standardiser/Ajuster"] id2_2["Actions Correctives"] id2_2_1["Arrêt Chaud:
Réglages, Inspections"] id2_2_2["Arrêt Froid:
Remplacements, Révisions Lourdes"] id3["Débit Vapeur Turbine"] id3_1["PDCA Application"] id3_1_1["Plan: Causes (Fuites, Encrassement)"] id3_1_2["Do: Planifier Interventions"] id3_1_3["Check: Éval. Théorique"] id3_1_4["Act: Standardiser/Ajuster"] id3_2["Actions Correctives"] id3_2_1["Arrêt Chaud:
Nettoyage Externe, Ajust. Vannes"] id3_2_2["Arrêt Froid:
Répar. Fuites, Nettoyage Interne"] id4["Variation Pression Surchauffe"] id4_1["PDCA Application"] id4_1_1["Plan: Causes (Encrassement, Obstructions)"] id4_1_2["Do: Planifier Interventions"] id4_1_3["Check: Éval. Théorique"] id4_1_4["Act: Standardiser/Ajuster"] id4_2["Actions Correctives"] id4_2_1["Arrêt Chaud:
Nettoyage Externe, Ajust. Vannes"] id4_2_2["Arrêt Froid:
Nettoyage Interne, Répar. Tubes"] id5["Outil Principal: PDCA"] id6["Distinction Arrêt Chaud / Arrêt Froid"]

Cette carte mentale met en évidence l'interconnexion entre l'analyse des prédictions, l'application systématique du cycle PDCA pour chaque paramètre critique, et la distinction essentielle entre les actions de maintenance réalisables en arrêt chaud et celles nécessitant un arrêt froid. L'objectif final est une amélioration continue et proactive de la performance de la centrale.

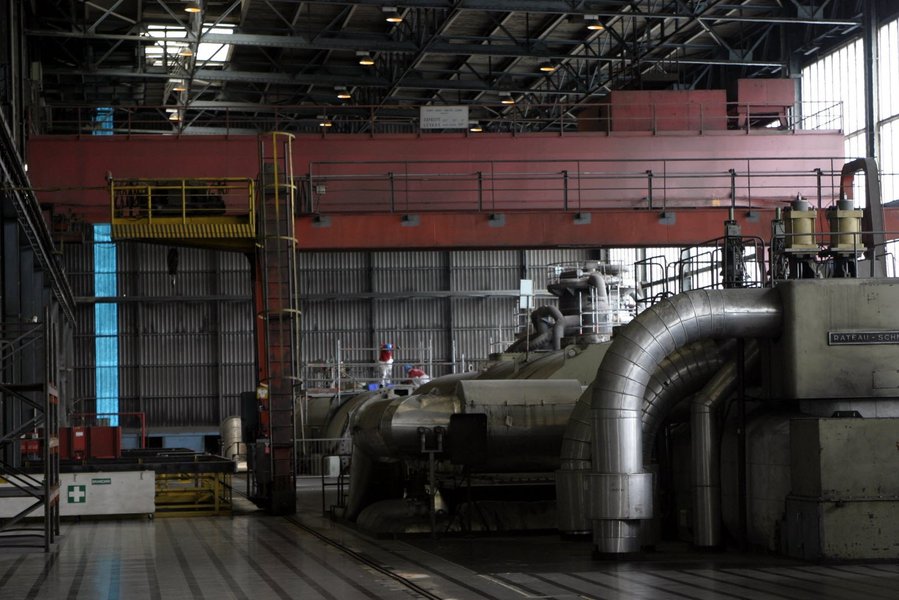

Opération de maintenance à l'intérieur d'une centrale thermique, soulignant l'importance des arrêts planifiés.

Foire Aux Questions (FAQ)

Qu'est-ce que le cycle Rankine-Hirn ?

Le cycle Rankine-Hirn est une amélioration du cycle de Rankine de base utilisé dans les centrales thermiques à vapeur. Il intègre une surchauffe de la vapeur après sa sortie de la chaudière et avant son entrée dans la turbine. Cette surchauffe augmente la température de la vapeur à pression constante, ce qui améliore le rendement thermodynamique global du cycle et réduit l'humidité de la vapeur en fin de détente dans la turbine, limitant ainsi l'érosion des ailettes.

Pourquoi le facteur de puissance est-il important pour une centrale thermique ?

Un facteur de puissance proche de 1 indique que l'énergie électrique produite est majoritairement active (utile). Un facteur de puissance faible signifie une proportion élevée d'énergie réactive, qui surcharge les équipements (alternateurs, transformateurs, lignes) sans produire de travail utile, et augmente les pertes par effet Joule. Pour une centrale, maintenir un bon facteur de puissance permet de maximiser la puissance active vendue et de réduire les contraintes sur ses propres équipements électriques.

Comment l'analyse de prédictions futures aide-t-elle si je ne peux pas agir immédiatement ?

L'analyse des prédictions de baisse de puissance permet une planification proactive. Même sans action immédiate, vous pouvez :

Identifier les causes probables et évaluer leur criticité.
Préparer et optimiser les plans de maintenance pour les prochains arrêts programmés (chauds ou froids).
Allouer les ressources (personnel, pièces de rechange) de manière plus efficace.
Réduire les temps d'arrêt imprévus en anticipant les défaillances potentielles.
Utiliser le cycle PDCA pour affiner les stratégies correctives avant leur mise en œuvre.

C'est une démarche d'amélioration continue qui vise à être mieux préparé lorsque les conditions permettent une intervention.

Quelle est la différence principale entre un arrêt chaud et un arrêt froid ?

Un arrêt chaud (ou maintenance courte) désigne des interventions qui peuvent être réalisées alors que la centrale est encore partiellement en service, ou durant un arrêt très bref sans refroidissement complet des installations. Ces actions sont généralement moins invasives et plus rapides (ex: ajustements, petites réparations accessibles).

Un arrêt froid (ou maintenance lourde) implique un arrêt complet de la centrale, avec refroidissement des principaux composants comme la chaudière. Cela permet des interventions majeures, des inspections internes, et le remplacement de gros équipements, mais entraîne une indisponibilité plus longue de l'unité de production.

Pour Approfondir Votre Réflexion

Explorez ces pistes pour enrichir davantage votre stratégie d'optimisation :

Références

Les informations présentées s'appuient sur des principes généraux de thermodynamique et de gestion de la maintenance, ainsi que sur les sources suivantes :
