Optimisation Stratégique de Votre Centrale Thermique : Anticiper et Agir sur les Baisses de Puissance Prédites

Un guide pour transformer les prédictions en plans d'action concrets pour votre cycle Rankine-Hirn.

L'optimisation de la production électrique d'une centrale thermique opérant selon le cycle Rankine-Hirn est un enjeu crucial pour garantir son rendement et sa fiabilité. Lorsque des baisses de puissance sont prédites, une analyse proactive et la sélection d'outils de décision adéquats sont essentielles. Ce guide détaillé vous aidera à naviguer dans ces scénarios, en vous concentrant sur l'analyse des impacts directs des prédictions sur trois paramètres clés : le facteur de puissance, le débit de vapeur à l'entrée de la turbine, et la variation de pression dans la surchauffe.

Les Points Clés pour une Optimisation Efficace

Analyse prédictive : Utilisez les outils de décision non pas pour une intervention immédiate, mais pour analyser les causes potentielles des baisses de puissance prédites et planifier les actions correctives.
Choix d'outils adaptés : Sélectionnez des méthodologies comme l'Analyse des Causes Racines (RCA), le cycle Planifier-Réaliser-Vérifier-Agir (PDCA) ou l'Analyse des Modes de Défaillance et de leurs Effets (AMDEC/FMEA) en fonction de la nature du problème prédit.
Planification des arrêts : Distinguez clairement les actions réalisables lors d'un arrêt chaud (maintenance courte, sans interruption totale) de celles nécessitant un arrêt froid (maintenance lourde, arrêt complet), afin d'optimiser la disponibilité de la centrale.

Le cycle de Rankine-Hirn est la pierre angulaire de la production d'électricité dans de nombreuses centrales thermiques. Son efficacité repose sur la conversion optimale de l'énergie thermique en énergie mécanique, puis électrique. La surchauffe de la vapeur, en particulier, joue un rôle déterminant en augmentant l'enthalpie de la vapeur et en prévenant la condensation dans les étages de la turbine, ce qui améliore le rendement global et la longévité des équipements.

Face à des prédictions de baisse de puissance, votre rôle consiste à analyser les impacts potentiels sur ces paramètres critiques et à préparer des stratégies d'intervention. Ce guide se concentre sur cette approche analytique et planificatrice.

Schéma d'une centrale thermique à vapeur

Schéma illustrant les composants d'une centrale thermique à vapeur typique.

Gestion Prédicative du Facteur de Puissance

Impact d'un Facteur de Puissance Non Optimal Prédit

Un facteur de puissance (FP) inférieur à l'unité, tel que prédit, indique une utilisation inefficace de l'énergie électrique. Cela signifie qu'une partie de l'énergie tirée du réseau (ou produite par l'alternateur) est de la puissance réactive, non convertie en travail utile. Les conséquences directes sur la puissance de la centrale incluent :

Réduction de la puissance active (kW) délivrée : Pour une même puissance apparente (kVA), une baisse du FP entraîne une diminution de la puissance réelle exportée.
Augmentation des pertes par effet Joule : Un courant plus élevé est nécessaire pour fournir la même puissance active, ce qui accroît les pertes dans les câbles, transformateurs et l'alternateur.
Surcharge potentielle des équipements électriques : Les équipements pourraient opérer au-delà de leurs capacités nominales en termes de courant.

Outils de Décision et Application Prédictive

1. Analyse des Causes Racines (RCA)

Justification : Si une baisse significative du FP est prédite, une RCA est pertinente pour identifier les causes sous-jacentes potentielles qui pourraient mener à cette situation (par exemple, évolution future de la nature des charges, dégradation anticipée de systèmes de compensation).

Application prédictive :

Définir le problème : Baisse de puissance prédite due à un FP non optimal.
Analyser les données prédictives et historiques : Examiner les tendances qui mènent à cette prédiction, les spécifications des équipements (alternateur, compensateurs) et les scénarios opérationnels anticipés.
Identifier les causes potentielles : Utiliser des méthodes comme les "5 Pourquoi" ou un diagramme d'Ishikawa pour explorer pourquoi un FP dégradé pourrait se manifester (ex: type de charge future, problème de régulation de tension anticipé, harmoniques).
Planifier des solutions : Élaborer des stratégies correctives (ex: planification de l'installation de nouveaux bancs de condensateurs, révision des logiques de régulation) à mettre en œuvre si la prédiction se confirme ou lors d'une maintenance planifiée.

2. Cycle PDCA (Plan-Do-Check-Act)

Justification : Une fois les causes potentielles identifiées par RCA ou si des fluctuations de FP sont prédites, le PDCA peut aider à planifier et structurer les ajustements et leur suivi.

Application prédictive :

Plan (Planifier) : Sur la base de la prédiction, établir des objectifs de FP et identifier les actions correctives possibles (ex: ajustement des consignes des compensateurs existants).
Do (Réaliser - conceptuellement) : Simuler ou modéliser l'impact des actions envisagées sur le FP et la puissance.
Check (Vérifier - théoriquement) : Analyser si les actions planifiées sont susceptibles de corriger le problème prédit et d'atteindre les objectifs de FP. Évaluer les bénéfices et les efforts requis.
Act (Agir - planifier) : Affiner le plan d'action. Si la prédiction se matérialise, ces plans seront prêts à être mis en œuvre.

Actions Correctives Associées (Basées sur l'Analyse Prédictive)

Actions réalisables en Arrêt Chaud (Maintenance courte)

Planification de l'ajustement des systèmes d'excitation de l'alternateur.
Préparation de la surveillance et optimisation de la distribution de puissance réactive (réglage des bancs de condensateurs existants ou des compensateurs statiques synchrones - STATCOM).
Calibration préventive des instruments de mesure électrique.

Actions nécessitant un Arrêt Froid (Maintenance lourde)

Planification de l'installation de nouvelles batteries de condensateurs ou de filtres harmoniques si l'analyse RCA prédit des problèmes structurels ou une évolution significative de la charge.
Inspection approfondie et maintenance planifiée des équipements électriques majeurs (alternateur, transformateurs) si des signes de dégradation contribuant à la prédiction sont identifiés.

Gestion Prédicative du Débit de Vapeur à l'Entrée de la Turbine

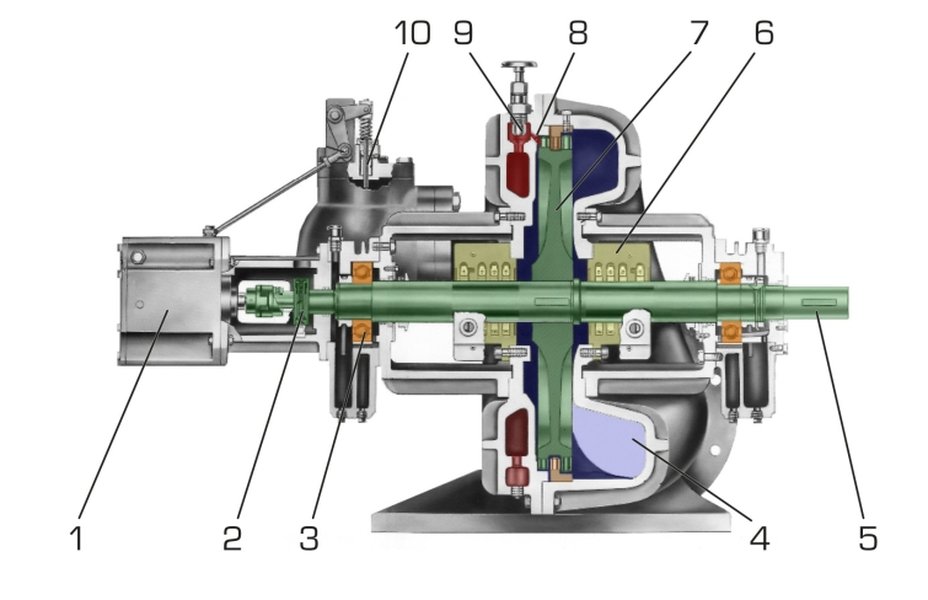

Turbine à vapeur, composant clé affecté par le débit et la qualité de la vapeur.

Impact d'un Débit de Vapeur Inférieur Prédit

Le débit de vapeur (sortant du surchauffeur et entrant dans la turbine) est directement proportionnel à la puissance que la turbine peut générer. Une prédiction de baisse de ce débit signifie :

Moins d'énergie massique fournie à la turbine : La quantité de fluide de travail traversant la turbine par unité de temps diminue.
Réduction du travail mécanique produit par la turbine : Moins de vapeur se détend à travers les aubages, résultant en un couple et une vitesse de rotation potentiellement réduits.
Baisse directe de la puissance électrique générée par l'alternateur couplé à la turbine.

Outils de Décision et Application Prédictive

1. Analyse des Causes Racines (RCA)

Justification : Essentiel pour comprendre pourquoi une baisse de débit est prédite. Les causes peuvent être multiples : problèmes anticipés au niveau de la chaudière, fuites futures dans le circuit vapeur, encrassement progressif, dysfonctionnement prévu de vannes ou pompes.

Application prédictive :

Définir le problème : Baisse de puissance prédite liée à un débit de vapeur insuffisant.
Recueillir des données pertinentes : Analyser les données prédictives et les historiques de fonctionnement des composants du cycle vapeur (chaudière, pompes d'alimentation, vannes de régulation, surchauffeur).
Identifier les causes potentielles : Obstructions progressives (entartrage, dépôts), fuites naissantes ou s'aggravant, dégradation de performance des pompes d'alimentation, mauvais réglage ou défaillance future des vannes de contrôle du débit, problèmes de combustion affectant la vaporisation.
Planifier des actions correctives : En fonction des causes les plus probables, préparer des plans d'inspection, de nettoyage, de réparation ou de remplacement.

Actions Correctives Associées (Basées sur l'Analyse Prédictive)

Actions réalisables en Arrêt Chaud (Maintenance courte)

Planification de l'optimisation des paramètres de combustion dans la chaudière (si cela peut influencer la production de vapeur et est ajustable en ligne).
Préparation pour l'ajustement ou le recalibrage des vannes de régulation de débit (si accessibles et ne nécessitant pas de démontage lourd).
Surveillance accrue et analyse de tendance des paramètres indiquant l'état des filtres ou crépines accessibles pour un nettoyage rapide.

Actions nécessitant un Arrêt Froid (Maintenance lourde)

Planification d'inspection et de nettoyage de la chaudière (ex: enlèvement d'entartrage ou de dépôts dans les tubes vaporisateurs ou le surchauffeur si l'RCA pointe vers un encrassement progressif).
Prévision de réparation ou de remplacement de vannes de sectionnement ou de régulation défectueuses si leur défaillance future est anticipée.
Planification d'inspection et de réparation de fuites potentielles dans le circuit vapeur (tuyauteries, joints, presse-étoupes).
Révision ou remplacement programmé des pompes d'alimentation si leur performance déclinante est la cause prédite.

Gestion Prédicative des Variations de Pression dans la Surchauffe

Impact d'une Variation de Pression Prédite dans la Surchauffe

La section de surchauffe augmente la température de la vapeur saturée à pression constante. Une variation de pression anormale prédite (souvent une chute de pression excessive ou une instabilité) dans cette section peut indiquer :

Pertes de charge excessives : dues à des obstructions (dépôts, corrosion) ou à un design sous-optimal aggravé par l'usure.
Fuites dans les tubes du surchauffeur : entraînant une perte de vapeur et donc une baisse de pression.
Fonctionnement instable de la chaudière : affectant le flux de gaz chauds et le transfert thermique vers le surchauffeur.

Ces phénomènes réduisent la pression et/ou la température de la vapeur à l'entrée de la turbine, diminuant l'enthalpie disponible pour la détente et donc la puissance produite.

Outils de Décision et Application Prédictive

1. Analyse des Causes Racines (RCA)

Justification : Pour identifier les raisons techniques derrière la prédiction de variation de pression (ex: encrassement progressif des tubes, début de fuites, problèmes de régulation de combustion).

Application prédictive : Similaire à l'application pour le débit vapeur, en se concentrant sur les données et phénomènes liés à la section de surchauffe (profils de température et pression, analyses de gaz de combustion, historique de maintenance des tubes).

2. AMDEC (Analyse des Modes de Défaillance, de leurs Effets et de leur Criticité) / FMEA

Justification : Particulièrement utile dans un contexte prédictif pour anticiper les modes de défaillance des composants du surchauffeur (corrosion, érosion, fatigue thermique des tubes) qui pourraient causer les variations de pression prédites.

Application prédictive :

Identifier les modes de défaillance potentiels : Basé sur la conception du surchauffeur, les conditions d'opération et l'historique, lister les façons dont il pourrait faillir et entraîner une variation de pression.
Évaluer les effets et la criticité : Analyser l'impact de chaque mode de défaillance sur la pression et, par conséquent, sur la puissance. Estimer la probabilité d'occurrence basée sur la prédiction.
Planifier des actions préventives ou correctives : Développer des plans d'inspection ciblée (ex: contrôles non destructifs des tubes), de maintenance préventive (ex: nettoyage chimique programmé) ou de remplacement de composants avant que la défaillance prédite ne se produise.

Actions Correctives Associées (Basées sur l'Analyse Prédictive)

Actions réalisables en Arrêt Chaud (Maintenance courte)

Planification d'ajustements des brûleurs de la chaudière ou des registres de gaz de combustion pour optimiser le transfert de chaleur vers la surchauffe (si possible en fonctionnement et si cela peut corriger une légère déviation prédite).
Préparation à la surveillance intensive des paramètres de pression et température et recalibrage des capteurs accessibles.

Actions nécessitant un Arrêt Froid (Maintenance lourde)

Planification d'inspection interne et nettoyage des tubes de surchauffe (mécanique ou chimique) si l'encrassement est la cause prédite de la chute de pression.
Programmation de détection et réparation de fuites sur les tubes du surchauffeur ou les collecteurs.
Vérification et calibrage approfondi, ou remplacement planifié, des instruments de mesure de pression et de température critiques et des vannes de régulation associées.
Remplacement de sections de tubes si l'AMDEC ou la RCA indique une usure avancée ou un risque élevé de rupture.

Tableau Récapitulatif des Stratégies d'Optimisation Prédictive

Ce tableau synthétise les approches pour chaque paramètre critique, en mettant l'accent sur l'utilisation des outils dans un contexte d'analyse de prédictions futures.

Paramètre Critique	Impact Prédit sur la Puissance	Outil de Décision (Contexte Prédictif)	Application Prédictive de l'Outil	Planification d'Actions Correctives (Arrêt Chaud)	Planification d'Actions Correctives (Arrêt Froid)
Facteur de Puissance	Réduction puissance active, pertes accrues, risque de surcharge.	RCA puis PDCA	RCA: Identifier causes sous-jacentes de la prédiction (ex: évolution charge, dégradation équipement). PDCA: Planifier ajustements et stratégies de surveillance si la prédiction se confirme.	Ajustement programmé des compensateurs réactifs, recalibrage des systèmes de régulation électrique.	Planification d'installation/mise à niveau de batteries de condensateurs, filtres harmoniques ; révision majeure alternateur/transformateurs si dégradation anticipée.
Débit Vapeur (Entrée Turbine)	Moins d'énergie à la turbine, baisse du travail mécanique et de la puissance électrique.	RCA puis PDCA	RCA: Diagnostiquer causes potentielles de la baisse de débit prédite (ex: fuites progressives, encrassement, usure pompe). PDCA: Planifier interventions (nettoyage, réparation) et évaluer leurs impacts théoriques.	Optimisation des paramètres de combustion, ajustement de vannes de régulation accessibles, préparation au nettoyage de filtres.	Planification d'inspection/nettoyage chaudière/surchauffeur, réparation/remplacement vannes/pompes, colmatage de fuites anticipées sur circuit vapeur.
Variation de Pression (Surchauffe)	Perte d'énergie, baisse de température/enthalpie vapeur, efficacité du cycle réduite.	RCA ou AMDEC/FMEA	RCA: Déterminer origines probables de la variation de pression prédite (ex: obstructions, fuites naissantes). AMDEC: Analyser modes de défaillance potentiels du surchauffeur et planifier actions préventives basées sur leur criticité et probabilité prédite.	Ajustement des consignes des brûleurs/registres, surveillance et recalibrage capteurs accessibles.	Planification d'inspection interne, nettoyage (mécanique/chimique), réparation ou remplacement de tubes du surchauffeur ; maintenance lourde des vannes de sécurité/régulation.

Visualisation de l'Applicabilité des Outils d'Analyse

Le graphique radar ci-dessous illustre l'adéquation de différents outils d'aide à la décision pour l'analyse prédictive des paramètres critiques identifiés. Il évalue les outils selon leur capacité à identifier les problèmes en amont (Identification Problème), à supporter une amélioration continue planifiée (Amélioration Continue), à analyser des scénarios futurs (Analyse Prédictive), et l'intensité des ressources typiquement requises (Intensité Ressources, échelle inversée où plus haut = moins intensif).

Ce graphique aide à visualiser que la RCA est particulièrement forte pour le diagnostic approfondi des causes prédites pour le débit vapeur et la pression surchauffe. Le PDCA est utile pour planifier des ajustements continus, notamment pour le facteur de puissance. L'AMDEC/FMEA excelle dans l'anticipation proactive des défaillances, surtout pour les composants mécaniques du circuit vapeur.

Cartographie des Interdépendances pour l'Optimisation

La carte mentale ci-dessous structure les relations entre les paramètres critiques, les outils d'analyse prédictive, et les types d'actions correctives envisagées. Elle offre une vue d'ensemble des stratégies pour optimiser la production de votre centrale thermique face à des baisses de puissance prédites.

mindmap root["Optimisation de la Production
Centrale Thermique (Cycle Rankine-Hirn)
Basée sur Prédictions Futures"] id1["Paramètre: Facteur de Puissance"] id1a["Outils d'Analyse Prédictive"] id1a1["RCA (pour causes fondamentales de la prédiction)"] id1a2["PDCA (pour planification d'ajustements et suivi)"] id1b["Planification d'Actions Correctives"] id1b1["Arrêt Chaud
(Ex: ajustements électriques, réglage compensation)"] id1b2["Arrêt Froid
(Ex: planification installation équipements, révision majeure alternateur)"] id2["Paramètre: Débit Vapeur Turbine (Sortie Surchauffe)"] id2a["Outils d'Analyse Prédictive"] id2a1["RCA (pour diagnostic de la cause de la baisse prédite)"] id2a2["PDCA (pour planification des interventions et évaluation impact)"] id2b["Planification d'Actions Correctives"] id2b1["Arrêt Chaud
(Ex: optimisation combustion, réglage vannes, nettoyage filtres accessibles)"] id2b2["Arrêt Froid
(Ex: planification nettoyage chaudière, réparation fuites, remplacement composants)"] id3["Paramètre: Variation Pression Surchauffe"] id3a["Outils d'Analyse Prédictive"] id3a1["RCA (pour diagnostic de la cause de variation prédite)"] id3a2["AMDEC/FMEA (pour analyse des modes de défaillance futurs)"] id3b["Planification d'Actions Correctives"] id3b1["Arrêt Chaud
(Ex: ajustement brûleurs, réglages systèmes de contrôle)"] id3b2["Arrêt Froid
(Ex: planification inspection/nettoyage/réparation tubes surchauffeur)"]

Cette carte mentale met en évidence la nécessité d'une approche structurée, où l'analyse des prédictions pour chaque paramètre mène à des choix d'outils spécifiques et à une planification différenciée des interventions de maintenance.

Approfondissement du Cycle Rankine à Surchauffe

La vidéo suivante explique certains aspects du cycle de Rankine avec surchauffe, ce qui est fondamental pour comprendre les enjeux liés au débit de vapeur et à la pression dans le surchauffeur. Elle aborde le calcul des quantités d'énergie, pertinent pour évaluer l'impact des variations de paramètres sur la production.

Comprendre comment construire le diagramme du cycle et calculer les énergies aux différents points est crucial. Une baisse de débit ou de pression/température en sortie de surchauffeur (entrée turbine) réduit l'enthalpie de la vapeur et donc le travail spécifique de la turbine, impactant directement la puissance générée. Cette vidéo peut aider à conceptualiser ces relations dans le cadre de l'analyse des impacts de vos prédictions.

Opération de maintenance dans une centrale thermique

Les opérations de maintenance, qu'elles soient légères (arrêt chaud) ou lourdes (arrêt froid), sont planifiées sur la base d'analyses prédictives pour minimiser les impacts.

Questions Fréquemment Posées (FAQ)

Qu'est-ce que le cycle de Rankine-Hirn et pourquoi la surchauffe est-elle importante ? +

Le cycle de Rankine-Hirn est un cycle thermodynamique utilisé dans les centrales thermiques pour convertir la chaleur (issue de la combustion de fossiles, biomasse, ou chaleur nucléaire) en travail mécanique via une turbine à vapeur, qui entraîne ensuite un alternateur pour produire de l'électricité. La surchauffe consiste à chauffer la vapeur produite par la chaudière au-delà de sa température de saturation, à pression constante. Elle est cruciale car :

Elle augmente l'enthalpie de la vapeur, ce qui accroît le travail produit par la turbine et donc le rendement global du cycle.
Elle réduit l'humidité de la vapeur en fin de détente dans la turbine, limitant l'érosion des aubages et améliorant la fiabilité.

Comment le facteur de puissance affecte-t-il la production électrique ? +

Le facteur de puissance (FP) est le rapport entre la puissance active (réellement utilisable, en kW) et la puissance apparente (totale fournie, en kVA). Un FP inférieur à 1 signifie qu'une partie de l'énergie est "réactive" et ne produit pas de travail utile, mais contribue aux pertes en ligne et nécessite un dimensionnement plus important des équipements. Un mauvais FP (trop bas) :

Réduit la quantité de puissance active que la centrale peut vendre ou utiliser pour une même capacité d'alternateur.
Augmente les pertes par effet Joule dans les conducteurs et transformateurs.
Peut entraîner des pénalités de la part du gestionnaire de réseau.

L'optimisation du FP (proche de 1) est donc essentielle pour maximiser la puissance utile et minimiser les pertes.

Pourquoi un débit de vapeur adéquat à l'entrée de la turbine est-il crucial ? +

Le débit de vapeur admis par la turbine est l'un des principaux facteurs déterminant la puissance mécanique produite. Une quantité insuffisante de vapeur signifie :

Moins de masse de fluide de travail pour se détendre à travers les étages de la turbine.
Une réduction directe du couple moteur exercé sur l'arbre de la turbine.
Conséquemment, une baisse de la puissance électrique générée par l'alternateur.

Maintenir un débit de vapeur optimal, conforme aux spécifications de conception de la turbine pour une charge donnée, est donc vital pour atteindre la production électrique attendue.

Quelles sont les conséquences d'une variation de pression dans le surchauffeur ? +

Le surchauffeur vise à augmenter la température de la vapeur à une pression relativement constante. Des variations de pression excessives dans cette section (généralement des pertes de charge plus importantes que prévu) sont préjudiciables :

Réduction de la pression d'admission turbine : Si la pression chute trop dans le surchauffeur, la vapeur entre dans la turbine à une pression inférieure à celle prévue, réduisant la chute d'enthalpie disponible pour la détente et donc le travail produit.
Indication de problèmes : Des pertes de charge élevées peuvent signaler un encrassement des tubes, des obstructions, ou des fuites, qui non seulement réduisent la performance mais peuvent aussi endommager l'équipement à terme.
Instabilité du cycle : Des fluctuations de pression peuvent rendre le contrôle du cycle plus complexe et affecter la stabilité de la production.

Quelle est la différence principale entre un arrêt chaud et un arrêt froid pour la maintenance ? +

La distinction est cruciale pour la planification de la maintenance et l'impact sur la disponibilité de la centrale :

Arrêt Chaud (Maintenance Courte / Sans arrêt complet du cycle) : Concerne des interventions qui peuvent être réalisées pendant que la centrale est encore partiellement en opération, ou lors d'arrêts très courts et programmés, sans refroidissement complet des systèmes principaux. Exemples : ajustements de régulation, remplacement de petits capteurs accessibles, certaines inspections visuelles, nettoyage de filtres en bypass. L'objectif est de minimiser l'indisponibilité.
Arrêt Froid (Maintenance Lourde / Arrêt total) : Nécessite l'arrêt complet de la tranche de production et le refroidissement suffisant des équipements pour permettre des interventions majeures en toute sécurité. Exemples : ouverture de la chaudière ou de la turbine, remplacement de sections de tuyauterie, inspections internes approfondies, réparations structurelles. Ces arrêts sont longs et généralement planifiés longtemps à l'avance (ex: révisions décennales).

Dans le contexte de l'analyse de prédictions, il s'agit de planifier si l'action corrective envisagée nécessitera l'une ou l'autre de ces conditions d'arrêt.
