Puissance et Efficacité : Stratégies d'Optimisation Avancées pour Votre Cycle Rankine-Hirn

Boostez le rendement de votre centrale thermique grâce à une gestion pointue des paramètres clés et des outils décisionnels adaptés.

Les Clés de l'Optimisation en Bref

Surveillance Ciblée : L'optimisation du cycle Rankine-Hirn repose sur la surveillance et la correction précises de paramètres thermodynamiques et électriques cruciaux pour maximiser la production et l'efficacité.
Le Cycle PDCA comme Moteur d'Amélioration : L'outil PDCA (Planifier-Faire-Vérifier-Agir) est une méthode itérative puissante et structurée, essentielle pour l'amélioration continue des performances de la centrale.
Maintenance Stratégique : Savoir distinguer les interventions nécessitant un arrêt chaud (maintenance légère, rapide, sans arrêt complet du cycle) de celles exigeant un arrêt froid (maintenance majeure, arrêt complet du processus) est fondamental pour minimiser les temps d'indisponibilité et optimiser les ressources.

Comprendre le Cycle Rankine-Hirn et les Enjeux de l'Optimisation

Le cycle de Rankine-Hirn, une variante améliorée du cycle de Rankine simple, est le cœur de la plupart des centrales thermiques produisant de l'électricité à partir de sources de chaleur (combustibles fossiles, biomasse, chaleur géothermique, etc.). Il convertit l'énergie thermique en travail mécanique via une turbine à vapeur, qui entraîne ensuite un alternateur pour générer de l'électricité. Les principaux composants incluent une chaudière (avec un surchauffeur), une turbine, un condenseur et une pompe d'alimentation.

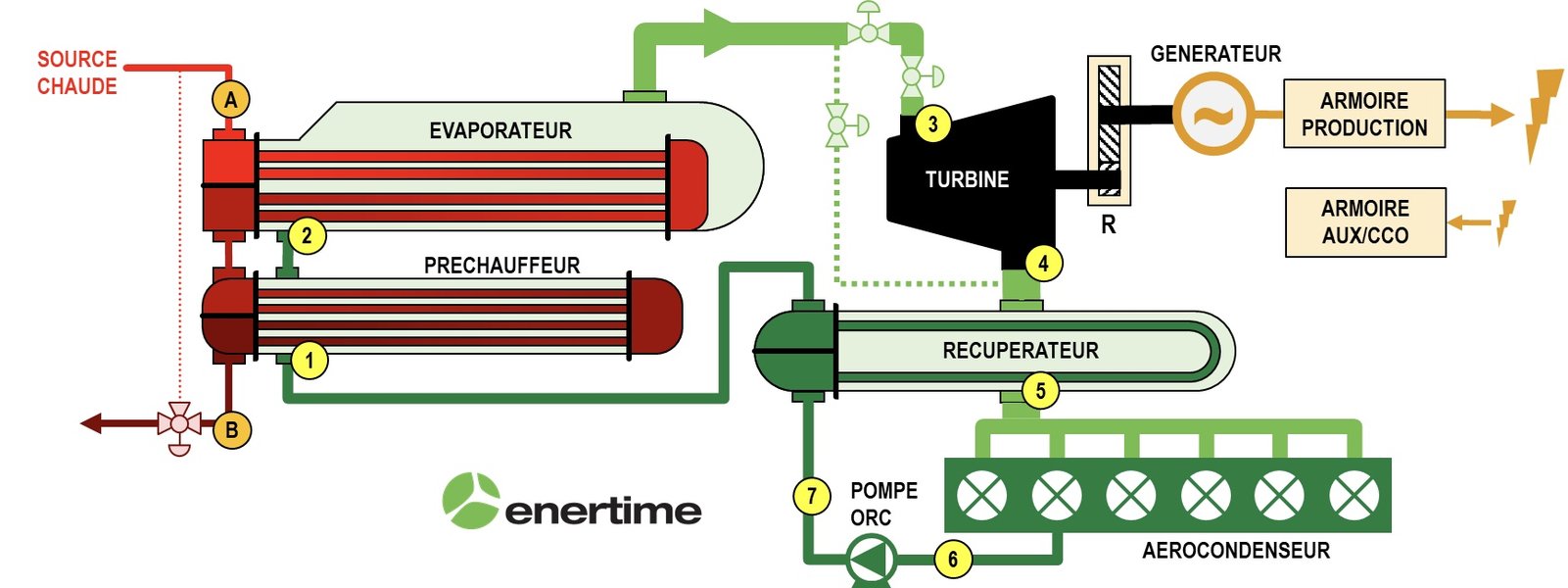

Schéma illustrant les composants d'un cycle de Rankine (ici un module ORC, mais les principes sont similaires)

Schéma illustrant les composants d'un cycle de Rankine (similaire au cycle Organique de Rankine présenté).

L'optimisation de ce cycle vise à maximiser la puissance électrique nette produite et l'efficacité thermique globale. Cela implique une surveillance attentive et une gestion proactive de plusieurs paramètres critiques. Une déviation de ces paramètres peut entraîner une baisse de rendement, une surconsommation de combustible, une usure prématurée des équipements, voire des arrêts de production imprévus. C'est pourquoi l'adoption d'une démarche structurée pour la prise de décision et la mise en œuvre d'actions correctives est primordiale.

Outils Stratégiques pour la Prise de Décision en Optimisation

Pour aborder l'optimisation de manière efficace, plusieurs outils et méthodologies peuvent être employés. Le choix dépendra de la nature du problème, de l'urgence et des ressources disponibles.

Le Cycle PDCA : Votre Allié pour l'Amélioration Continue

Le cycle PDCA (Plan-Do-Check-Act), ou Roue de Deming, est un outil fondamental pour l'amélioration continue des processus et la résolution de problèmes. Il se décompose en quatre étapes itératives :

Plan (Planifier) : Identifier le problème ou l'opportunité d'amélioration. Analyser la situation actuelle, collecter des données, définir des objectifs clairs et mesurables, et élaborer un plan d'action détaillé pour atteindre ces objectifs. Cela inclut l'identification des causes profondes des déviations de performance.
Do (Faire) : Mettre en œuvre les actions planifiées. Il est souvent recommandé de commencer par des essais à petite échelle si possible, pour tester l'efficacité des solutions envisagées.
Check (Vérifier) : Mesurer les résultats des actions mises en œuvre et les comparer aux objectifs fixés lors de la phase de planification. Analyser les écarts et comprendre pourquoi les résultats obtenus diffèrent (ou non) des attentes.
Act (Agir) : Si les résultats sont satisfaisants, standardiser la solution et l'intégrer dans les procédures opérationnelles. Si les objectifs ne sont pas atteints, analyser les causes de l'échec, ajuster le plan et relancer un nouveau cycle PDCA. Cette étape peut aussi impliquer la capitalisation des connaissances acquises.

Le PDCA est particulièrement adapté pour des ajustements progressifs et pour piloter des actions correctives sur des paramètres dont la surveillance est continue.

Visualisation de la Stratégie d'Optimisation

Pour mieux appréhender les multiples facettes de l'optimisation d'un cycle Rankine-Hirn, une cartographie mentale peut aider à visualiser les interconnexions entre les paramètres clés, les outils de décision, les types de maintenance et les objectifs finaux. Cette vue d'ensemble facilite une approche systémique.

mindmap root["Optimisation du Cycle Rankine-Hirn"] id1["Paramètres Clés à Optimiser"] id1_1["Facteur de Puissance"] id1_2["Débit de Vapeur (Entrée Turbine)"] id1_3["Température (Sortie Condenseur)"] id1_4["Pression Gaz (Surchauffeur)"] id2["Outils de Prise de Décision"] id2_1["Cycle PDCA (Plan-Do-Check-Act)"] id2_2["Analyse des Causes Racines (RCA)"] id2_3["AMDEC (Analyse des Modes de Défaillance, de leurs Effets et de leur Criticité)"] id2_4["Analyses Coût-Bénéfice"] id3["Types de Maintenance Corrective"] id3_1["Arrêt Chaud
(Maintenance Courte/Opérationnelle)"] id3_2["Arrêt Froid
(Maintenance Majeure/Planifiée)"] id4["Objectifs d'Optimisation Globale"] id4_1["Augmentation de la Puissance Nette"] id4_2["Amélioration de l'Efficacité Thermique"] id4_3["Fiabilité et Stabilité Opérationnelle"] id4_4["Réduction des Coûts d'Exploitation"] id4_5["Minimisation de l'Impact Environnemental"]

Outils Complémentaires

Bien que le PDCA soit central, d'autres outils peuvent enrichir votre démarche :

Analyse des Causes Racines (RCA) : Essentielle pour identifier l'origine fondamentale d'un problème de performance avant de définir des actions correctives. Particulièrement utile lorsque la cause d'une déviation n'est pas évidente.
AMDEC (Analyse des Modes de Défaillance, de leurs Effets et de leur Criticité) : Permet d'identifier les risques potentiels, de prioriser les actions préventives et de justifier des interventions de maintenance majeures (arrêt froid) sur des équipements critiques.
Analyses Coût-Bénéfice et Exergo-économiques : Aident à évaluer la pertinence économique des différentes options d'optimisation et à choisir les actions offrant le meilleur retour sur investissement, notamment pour les modifications plus importantes.

Optimisation Ciblée des Paramètres Clés du Cycle

Concentrons-nous maintenant sur les quatre paramètres spécifiques que vous avez mentionnés, en détaillant pour chacun les scénarios problématiques, l'application des outils de décision, et les actions correctives envisageables.

1. Maîtriser le Facteur de Puissance

Comprendre le Paramètre

Le facteur de puissance (FP) est le rapport entre la puissance active (kW), qui produit un travail utile, et la puissance apparente (kVA), qui est la puissance totale fournie par le système. Un facteur de puissance proche de 1 (unité) indique une utilisation efficace de l'énergie électrique. Un FP faible signifie qu'une part importante de l'énergie est de la puissance réactive, nécessaire à certains équipements mais n'accomplissant pas de travail direct, ce qui entraîne des pertes accrues dans le réseau et peut générer des pénalités de la part du fournisseur d'électricité.

Scénarios Problématiques

Facteur de puissance bas (inférieur à 0,95, voire 0,90), souvent dû à des charges inductives importantes ou à un mauvais réglage du système d'excitation de l'alternateur.
Instabilité du facteur de puissance due à des variations de charge ou des perturbations sur le réseau.

Application des Outils de Décision (PDCA)

Plan : Analyser les données de suivi du FP. Identifier les causes possibles du faible FP (type de charges, état des compensateurs, réglages de l'alternateur). Planifier l'installation ou l'ajustement de systèmes de compensation (bancs de condensateurs) ou la modification des réglages de l'excitation.
Do : Mettre en œuvre les ajustements. Installer ou mettre en service des condensateurs, ajuster les régulateurs de tension de l'alternateur.
Check : Surveiller en continu le FP après intervention. Vérifier l'atteinte de la cible (ex: FP > 0,95) et l'absence d'effets secondaires négatifs (ex: surcompensation).
Act : Standardiser les nouveaux réglages ou le mode de fonctionnement des équipements de compensation. Intégrer la surveillance du FP dans les routines de maintenance prédictive.

Actions Correctives

Actions en Arrêt Chaud (Maintenance Courte/Opérationnelle)

Ajustement des consignes du régulateur de tension automatique (AVR) de l'alternateur.
Mise en service ou ajustement de gradins de bancs de condensateurs existants.
Vérification et nettoyage des connexions électriques pour réduire les pertes.

Actions en Arrêt Froid (Maintenance Majeure)

Installation de nouveaux bancs de condensateurs ou de compensateurs statiques de puissance réactive (SVC, STATCOM) si la compensation existante est insuffisante.
Maintenance ou remplacement de composants défectueux du système d'excitation de l'alternateur.
Inspection et maintenance approfondie des transformateurs et des jeux de barres.

2. Optimiser le Débit de Vapeur à l'Entrée de la Turbine

Comprendre le Paramètre

Le débit de vapeur admis à la turbine (provenant du surchauffeur) est directement proportionnel à la puissance mécanique produite par celle-ci. Un débit optimal, conforme aux spécifications de conception, est essentiel pour maximiser la production d'électricité tout en préservant l'intégrité de la turbine.

Scénarios Problématiques

Débit de vapeur insuffisant, entraînant une baisse de la puissance produite.
Débit de vapeur excessif, pouvant causer des contraintes mécaniques sur la turbine et une baisse de rendement si les conditions de pression et température ne sont pas optimales.
Fluctuations importantes du débit, affectant la stabilité de la production et pouvant indiquer des problèmes de régulation ou d'alimentation en eau de la chaudière.

Application des Outils de Décision (PDCA & RCA)

Plan : En cas de débit anormal, utiliser une RCA pour en déterminer la cause (ex: fuite, encrassement de la chaudière, problème de pompe d'alimentation, dysfonctionnement de vanne de régulation). Planifier les actions correctives (nettoyage, réparation, remplacement, recalibration).
Do : Exécuter les actions. Par exemple, ajuster les vannes de régulation, procéder au nettoyage chimique de la chaudière, réparer une fuite.
Check : Mesurer le débit de vapeur après intervention et vérifier qu'il correspond aux valeurs attendues. Évaluer l'impact sur la puissance produite et la stabilité.
Act : Standardiser les procédures de maintenance ou les réglages. Si le problème persiste, réitérer l'analyse.

Actions Correctives

Actions en Arrêt Chaud (Maintenance Courte/Opérationnelle)

Vérification et recalibration des instruments de mesure de débit et de pression.
Ajustement des vannes de régulation principales de vapeur et des vannes de dérivation (by-pass).
Inspection visuelle rapide des conduites accessibles pour détecter des fuites mineures.
Optimisation des paramètres de la pompe d'alimentation en eau (si réglages accessibles en marche).

Actions en Arrêt Froid (Maintenance Majeure)

Nettoyage chimique ou mécanique des tubes de la chaudière et du surchauffeur pour éliminer l'encrassement ou l'entartrage.
Inspection détaillée et réparation des fuites de vapeur sur les conduites, les vannes, les joints de la turbine.
Maintenance majeure ou remplacement des pompes d'alimentation en eau.
Inspection et réparation des aubages de la turbine si des dommages sont suspectés.
Analyse de la qualité de l'eau d'alimentation et ajustement du traitement pour prévenir l'entartrage et la corrosion.

3. Contrôler la Température à la Sortie du Condenseur

Comprendre le Paramètre

La température de l'eau (condensat) à la sortie du condenseur reflète l'efficacité du processus de condensation de la vapeur d'échappement de la turbine. Une température de sortie basse (et donc une pression de condensation basse) est souhaitable car elle maximise la chute d'enthalpie à travers la turbine, augmentant ainsi le travail produit et le rendement du cycle.

Scénarios Problématiques

Température de sortie du condenseur trop élevée, indiquant une condensation inefficace. Causes possibles : encrassement des tubes du condenseur, débit insuffisant du fluide de refroidissement (eau ou air), fuites d'air dans le condenseur, température trop élevée du fluide de refroidissement à l'entrée.
Fluctuations de température, pouvant être liées à des variations du débit de vapeur ou du système de refroidissement.

Application des Outils de Décision (PDCA)

Plan : Surveiller la température et la pression du condenseur. En cas de température élevée, analyser les performances du système de refroidissement (débit, température entrée/sortie du fluide réfrigérant). Planifier des actions comme le nettoyage des tubes ou la recherche de fuites d'air.
Do : Mettre en œuvre les actions : augmenter le débit d'eau de refroidissement (si possible), nettoyer les tubes du condenseur, colmater les fuites d'air.
Check : Mesurer la température et la pression du condenseur après intervention. Évaluer l'amélioration du vide et l'impact sur la puissance de la turbine.
Act : Intégrer le nettoyage régulier du condenseur dans le plan de maintenance préventive. Mettre en place une surveillance continue des fuites d'air.

Actions Correctives

Actions en Arrêt Chaud (Maintenance Courte/Opérationnelle)

Augmentation du débit du fluide de refroidissement (eau de rivière, tour de refroidissement) si la capacité le permet.
Vérification du bon fonctionnement des pompes de circulation d'eau de refroidissement.
Nettoyage en ligne des tubes du condenseur (systèmes à billes, par exemple), si l'installation le permet.
Purge des incondensables du condenseur.

Actions en Arrêt Froid (Maintenance Majeure)

Nettoyage mécanique (ex: hydrojetting) ou chimique des tubes du condenseur pour éliminer l'encrassement (biologique, tartre, sédiments).
Détection et réparation des fuites d'air sur le corps du condenseur et les systèmes sous vide associés.
Inspection et réparation des tubes du condenseur (bouchage de tubes fuyards, remplacement partiel).
Maintenance des pompes à vide et des éjecteurs.

4. Gérer la Variation de Pression des Gaz d'Échauffement dans le Surchauffeur

Comprendre le Paramètre

La pression des gaz de combustion (ou gaz d'échauffement) traversant le surchauffeur est un indicateur du bon écoulement de ces gaz et de l'efficacité du transfert de chaleur vers la vapeur. Une perte de charge excessive ou des variations importantes peuvent signaler un encrassement des faisceaux tubulaires du surchauffeur ou des problèmes de tirage dans la chaudière.

Scénarios Problématiques

Perte de charge (différence de pression entrée/sortie) trop élevée dans le surchauffeur, indiquant un encrassement par les cendres ou les suies.
Pression des gaz instable, pouvant affecter la stabilité de la combustion et le transfert thermique.
Pression trop faible, pouvant indiquer des fuites dans l'enceinte de la chaudière ou un mauvais réglage du tirage.

Application des Outils de Décision (PDCA & RCA)

Plan : Utiliser une RCA pour identifier la cause des variations de pression ou de la perte de charge excessive (encrassement, fuite, problème de ventilateur de tirage/soufflage, mauvais réglage de combustion). Planifier les interventions (ramonage, réparation, ajustement).
Do : Procéder au ramonage des surfaces d'échange, ajuster les registres de tirage, régler les brûleurs, réparer les fuites d'air.
Check : Mesurer la pression des gaz et la perte de charge après intervention. Évaluer l'impact sur la température de la vapeur surchauffée et l'efficacité de la chaudière.
Act : Planifier des ramonages périodiques. Optimiser les paramètres de combustion et de tirage.

Actions Correctives

Actions en Arrêt Chaud (Maintenance Courte/Opérationnelle)

Actionnement des systèmes de ramonage en ligne (souffleurs de suie) s'ils sont installés.
Ajustement du tirage de la chaudière (ventilateurs de tirage induit et de soufflage forcé).
Vérification et ajustement du fonctionnement des registres de contrôle d'air et de gaz.
Optimisation des paramètres de combustion (excès d'air, etc.).

Actions en Arrêt Froid (Maintenance Majeure)

Nettoyage manuel ou mécanique approfondi des passages de gaz dans la chaudière et le surchauffeur pour éliminer les dépôts tenaces de cendres et de mâchefer.
Inspection et réparation des fuites d'air parasites dans l'enveloppe de la chaudière ou les conduits de gaz.
Inspection et maintenance des brûleurs.
Réparation ou remplacement des éléments endommagés du surchauffeur (tubes, supports).

Synthèse Visuelle des Priorités d'Optimisation

Pour une gestion efficace, il est utile de visualiser l'importance relative et la complexité associée à l'optimisation de chaque paramètre. Le graphique radar ci-dessous présente une évaluation de l'impact sur la puissance, la complexité d'optimisation et la fréquence de surveillance recommandée pour les paramètres clés discutés, ainsi que pour le rendement global de la chaudière.

Ce graphique aide à prioriser les efforts : par exemple, le débit de vapeur et la température de sortie du condenseur ont un fort impact sur la puissance et nécessitent une surveillance fréquente. Bien que le rendement de la chaudière soit complexe à optimiser, son impact est également majeur.

Tableau Récapitulatif des Actions Correctives

Le tableau suivant synthétise les principaux scénarios de dysfonctionnement pour chaque paramètre, l'outil de décision privilégié, et les actions correctives typiques selon qu'elles nécessitent un arrêt chaud ou froid.

Paramètre Critique	Scénario Typique de Dysfonctionnement	Outil de Décision Principal	Actions Correctives (Arrêt Chaud / Maintenance Courte)	Actions Correctives (Arrêt Froid / Maintenance Majeure)
Facteur de Puissance	Faible (<0.95), entraînant des pertes réactives élevées et potentielles pénalités.	PDCA	Ajustement des bancs de condensateurs existants, calibration du régulateur de tension de l'alternateur.	Installation ou remplacement de bancs de condensateurs, maintenance majeure du système d'excitation ou du générateur.
Débit de Vapeur (Entrée Turbine)	Insuffisant, excessif ou instable, impactant directement la puissance produite et l'usure de la turbine.	PDCA, RCA	Calibration des vannes de régulation, ajustement mineur des pompes d'alimentation, vérification des capteurs.	Nettoyage/détartrage de la chaudière/surchauffeur, réparation de fuites importantes, inspection/réparation de la turbine ou des pompes d'alimentation.
Température de Sortie du Condenseur	Anormalement élevée, indiquant une mauvaise condensation de la vapeur et une baisse de rendement du cycle.	PDCA	Optimisation du débit d'eau de refroidissement, nettoyage léger en ligne des tubes (si équipé), vérification des pompes de circulation et du système de vide.	Nettoyage chimique ou mécanique profond des tubes du condenseur, détection et réparation de fuites d'air, maintenance majeure du système de refroidissement ou de vide.
Variation de Pression des Gaz d'Échauffement (Surchauffeur)	Instable, trop basse ou trop haute, affectant la qualité de la surchauffe de la vapeur et l'efficacité de la combustion.	PDCA, RCA	Ajustement du tirage (ventilateurs), réglage des brûleurs, actionnement des ramoneurs en ligne.	Nettoyage approfondi des conduits de fumées et des surfaces d'échange du surchauffeur, réparation des fuites d'air dans l'enveloppe de la chaudière, inspection/réparation des éléments du surchauffeur ou des brûleurs.

Plongée Visuelle dans le Fonctionnement d'une Centrale Thermique

Pour mieux contextualiser les éléments discutés, la vidéo ci-dessous explique le fonctionnement général d'une centrale thermique, où le cycle de Rankine-Hirn joue un rôle central dans la conversion de l'énergie thermique en électricité. Comprendre le système dans son ensemble aide à apprécier l'interdépendance des différents paramètres et l'importance de leur optimisation.

Vidéo explicative sur le fonctionnement d'une centrale thermique.

Cette vidéo illustre les différentes étapes de la production d'électricité, depuis la source de chaleur jusqu'à la distribution sur le réseau, mettant en lumière les équipements clés comme la chaudière, la turbine, le condenseur et l'alternateur, tous interconnectés au sein du cycle thermodynamique.

Foire Aux Questions (FAQ)

Qu'est-ce que le cycle PDCA et comment peut-il aider à optimiser ma centrale thermique ?

Le cycle PDCA (Planifier-Faire-Vérifier-Agir) est une méthode itérative de gestion de la qualité et d'amélioration continue. Pour une centrale thermique, il permet d'aborder les problèmes de performance de manière structurée :

Planifier : Identifier un paramètre à améliorer (ex: augmenter le facteur de puissance), analyser les causes de sa performance actuelle, et définir un plan d'action avec des objectifs clairs.
Faire : Mettre en œuvre les actions planifiées (ex: ajuster les bancs de condensateurs).
Vérifier : Mesurer les résultats et les comparer aux objectifs (ex: le facteur de puissance a-t-il atteint la cible ?).
Agir : Si l'objectif est atteint, standardiser la nouvelle procédure. Sinon, analyser les raisons de l'échec et recommencer le cycle avec un plan ajusté.

Cette approche systématique aide à optimiser progressivement et durablement les performances de la centrale.

Quelle est la différence fondamentale entre un arrêt chaud et un arrêt froid pour la maintenance ?

La distinction est cruciale pour la planification et l'impact sur la production :

Arrêt Chaud (ou maintenance en marche/courte) : Concerne des interventions qui peuvent être réalisées pendant que la centrale est en fonctionnement partiel ou total, ou lors d'un arrêt très bref de quelques heures. Ces actions n'impliquent généralement pas un refroidissement complet des équipements majeurs. Exemples : ajustement de vannes, calibration de capteurs, nettoyage mineur accessible.
Arrêt Froid (ou maintenance majeure/planifiée) : Nécessite l'arrêt complet du processus de production et le refroidissement des installations pour permettre des interventions plus lourdes et plus longues (plusieurs jours à semaines). Ces maintenances sont souvent planifiées longtemps à l'avance. Exemples : inspection interne de la chaudière, remplacement de tubes de surchauffeur, révision majeure de la turbine.

Une bonne stratégie d'optimisation cherche à maximiser les actions réalisables en "arrêt chaud" pour minimiser les pertes de production.

Pourquoi la température à la sortie du condenseur est-elle un indicateur clé de performance ?

La température à la sortie du condenseur (et la pression de condensation qui y est directement liée) est un indicateur vital de l'efficacité du cycle de Rankine. Plus cette température (et donc la pression) est basse, plus la chute d'enthalpie de la vapeur à travers la turbine est importante. Une plus grande chute d'enthalpie signifie que la turbine extrait plus d'énergie de la vapeur, ce qui se traduit par :

Une augmentation du travail produit par la turbine.
Une amélioration du rendement thermique global du cycle.

Une température élevée à la sortie du condenseur signale souvent des problèmes tels que l'encrassement des tubes du condenseur, un débit insuffisant du fluide de refroidissement, ou des fuites d'air dans le système sous vide, qui réduisent tous l'efficacité de la condensation et donc la performance globale de la centrale.

Un faible facteur de puissance peut-il réellement impacter la production nette d'électricité ?

Oui, un faible facteur de puissance (FP) a un impact significatif. Bien que la puissance active (celle qui est facturée et utile) soit produite par la turbine et l'alternateur, un faible FP signifie que pour une même puissance active, l'alternateur et les transformateurs doivent fournir une puissance apparente plus élevée (kVA). Cela entraîne :

Augmentation des pertes par effet Joule : Des courants plus élevés circulent dans les bobinages de l'alternateur, les câbles et les transformateurs pour une même puissance active, ce qui augmente les pertes thermiques ( \( P_{pertes} = R \cdot I^2 \) ). Ces pertes réduisent la puissance nette disponible à la sortie de la centrale.
Surcharge des équipements : Les équipements électriques (alternateur, transformateurs, disjoncteurs) sont dimensionnés pour une certaine puissance apparente. Un faible FP peut les amener à leur limite plus rapidement, réduisant la capacité de production de puissance active.
Chutes de tension : Des courants plus élevés peuvent provoquer des chutes de tension plus importantes dans le réseau interne de la centrale.
Pénalités financières : Les fournisseurs d'électricité pénalisent souvent les consommateurs industriels ayant un faible facteur de puissance.

Améliorer le facteur de puissance permet donc de réduire les pertes internes, d'augmenter la capacité de production de puissance active et d'améliorer l'efficacité globale du système électrique.

Pour Approfondir Votre Optimisation

Si vous souhaitez explorer davantage les pistes d'amélioration pour votre centrale thermique, voici quelques requêtes connexes qui pourraient vous apporter des informations précieuses :
