Dévoilez le Potentiel Caché de Votre Centrale Rankine-Hirn : Un Guide d'Optimisation Théorique Approfondi

Les Points Essentiels de Votre Stratégie d'Optimisation

Optimisation Ciblée : Concentrez-vous sur le facteur de puissance, le débit de vapeur et la pression des gaz du surchauffeur pour des gains théoriques significatifs sur la production et le rendement.
Décisions Éclairées et Structurées : Utilisez le cycle PDCA (Planifier-Réaliser-Vérifier-Agir) pour organiser vos actions correctives, en distinguant clairement les interventions nécessitant un arrêt à chaud de celles exigeant un arrêt à froid.
Validation Théorique Rigoureuse : Justifiez chaque action envisagée par une analyse thermodynamique approfondie, en utilisant équations et modèles prédictifs pour évaluer les impacts, même en l'absence de mesures réelles.

L'optimisation de la production d'une centrale à cycle Rankine-Hirn est un processus continu qui exige une compréhension fine des interactions entre ses différents composants et paramètres de fonctionnement. Ce guide est conçu pour vous accompagner dans cette démarche, en mettant l'accent sur une approche méthodique et une justification scientifique solide pour chaque intervention envisagée.

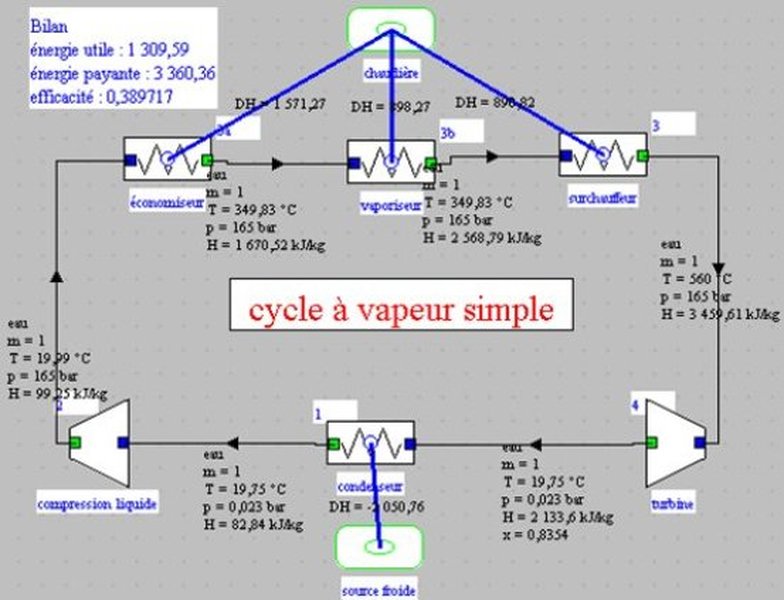

Schéma d'un cycle à vapeur de type Rankine-Hirn

Schéma illustrant les principaux composants d'un cycle à vapeur, similaire au cycle Rankine-Hirn.

Comprendre le Cycle Rankine-Hirn et les Paramètres Clés

Le Cycle Rankine-Hirn : Une Efficacité Accrue grâce à la Surchauffe

Le cycle de Rankine-Hirn est une amélioration du cycle de Rankine simple, caractérisée par l'intégration d'une étape de surchauffe de la vapeur après sa production dans la chaudière et avant son admission dans la turbine. Cette surchauffe présente deux avantages majeurs :

Elle augmente la température moyenne d'admission de la chaleur dans le cycle, ce qui se traduit par un meilleur rendement thermodynamique théorique.
Elle permet d'obtenir une vapeur moins humide en fin de détente dans la turbine, réduisant ainsi les risques d'érosion des aubages et améliorant la longévité de l'équipement.

Le cycle se compose typiquement des transformations suivantes : pompage isentropique de l'eau liquide, chauffage isobare dans la chaudière (vaporisation) et le surchauffeur, détente isentropique dans la turbine (production de travail), et condensation isobare dans le condenseur pour boucler le cycle.

Les Trois Piliers de Votre Optimisation Théorique

Votre démarche d'optimisation se concentre sur trois paramètres critiques :

1. Le Facteur de Puissance

Le facteur de puissance (cos φ) est une mesure de l'efficacité avec laquelle l'énergie électrique est utilisée. Idéalement proche de 1, un facteur de puissance bas indique une proportion importante de puissance réactive, ce qui peut augmenter les pertes dans le réseau et réduire la puissance active (utile) disponible. Bien que ce soit un paramètre électrique, il est indirectement lié à l'efficacité thermodynamique globale de la centrale, car une production mécanique sous-optimale peut influencer les conditions de charge de l'alternateur.

2. Le Débit de Vapeur à l'Entrée de la Turbine (Sortie Surchauffeur)

Le débit massique de vapeur (\(\dot{m}\)) admis à la turbine est directement proportionnel à la puissance mécanique produite par celle-ci. Une gestion précise de ce débit est cruciale pour adapter la production à la demande tout en maintenant une haute efficacité.

3. La Variation de Pression des Gaz de Combustion au Surchauffeur

La perte de charge (\(\Delta P_{gaz}\)) des gaz de combustion traversant le surchauffeur est un indicateur de l'efficacité de l'écoulement et du transfert thermique. Une perte de charge excessive peut signifier un encrassement des surfaces d'échange ou un problème de conception, impactant la température de surchauffe de la vapeur et/ou augmentant la consommation énergétique des ventilateurs de tirage.

Cadre d'Analyse Thermodynamique Théorique : La Puissance des Modèles Prédictifs

En l'absence de mesures réelles des pertes, votre approche se base sur l'analyse thermodynamique théorique. Cela implique l'utilisation d'équations fondamentales pour prédire comment les variations des paramètres ciblés affectent la performance globale. Voici quelques relations clés :

Travail spécifique de la turbine (par unité de masse de vapeur) : \( w_t = (h_{entrée} - h_{sortie,s}) \cdot \eta_{t,is} \). Ici, \(h_{entrée}\) est l'enthalpie spécifique de la vapeur à l'entrée de la turbine, \(h_{sortie,s}\) est l'enthalpie à la sortie après une détente isentropique théorique, et \(\eta_{t,is}\) est le rendement isentropique de la turbine.
Puissance mécanique de la turbine : \( P_t = \dot{m} \cdot w_t \).
Puissance nette du cycle : \( P_{net} = P_t - P_p \), où \(P_p\) est la puissance consommée par la pompe d'alimentation (souvent calculée comme \(P_p = \dot{m} \cdot v_f \cdot (P_{haute} - P_{basse}) / \eta_{p,is}\)).
Chaleur fournie au cycle (chaudière + surchauffeur) : \( Q_{fournie} = \dot{m} (h_{sortie,surchauffeur} - h_{entrée,économiseur/chaudière}) \).
Rendement thermique du cycle : \( \eta_{th} = \frac{P_{net}}{Q_{fournie}} \).
Impact de la perte de charge côté gaz (\(\Delta P_{gaz}\)) au surchauffeur : Une \(\Delta P_{gaz}\) élevée peut réduire l'efficacité du transfert thermique (nécessitant plus de combustible ou résultant en une température de surchauffe plus basse) et/ou augmenter la consommation des ventilateurs, ce qui diminue \(P_{net}\).

Ces équations, combinées aux tables thermodynamiques de la vapeur d'eau (ou des logiciels de calcul), permettent de simuler les effets des actions correctives.

La Méthodologie PDCA : Votre Boussole pour l'Optimisation

Le cycle PDCA (Plan-Do-Check-Act) ou Roue de Deming offre un cadre structuré pour l'amélioration continue. Nous allons l'appliquer à chaque paramètre cible.

Turbine à vapeur, un composant central du cycle Rankine-Hirn dont l'efficacité est primordiale.

Application du PDCA aux Paramètres Spécifiques

1. Optimisation du Facteur de Puissance

PLAN (Planifier) :
- Objectif Théorique : Simuler des conditions d'opération qui favoriseraient un facteur de puissance proche de l'unité (ex: > 0,95) en optimisant la charge et l'efficacité de la turbine.
- Analyse Théorique : Un faible facteur de puissance prédit peut être lié à une charge de l'alternateur non optimale, elle-même influencée par une performance thermodynamique dégradée de la turbine. Modéliser comment l'amélioration du rendement du cycle (ex: \( \eta_{th} \)) pourrait conduire à une charge plus stable et efficace de l'alternateur.
- Actions Prévues : Identifier des ajustements théoriques sur les paramètres du cycle (pression, température, débit de vapeur) qui pourraient améliorer l'efficacité de la turbine et, par conséquent, les conditions de fonctionnement de l'alternateur.
DO (Réaliser - Actions Théoriques et Classification) :
- Arrêt Chaud (Théorique) : Simulation d'ajustements fins des systèmes de régulation de l'excitation de l'alternateur en réponse à des changements mineurs simulés dans la performance thermodynamique. Simulation de l'effet de l'optimisation de la combustion sur la stabilité de la production de vapeur et donc la charge de la turbine.
- Arrêt Froid (Théorique) : Simulation de l'impact de la révision majeure de la turbine (pour améliorer \(\eta_{t,is}\)) ou de l'installation de systèmes de compensation de puissance réactive si les modèles prédictifs indiquent que les inefficacités thermodynamiques profondes ont un impact significatif et persistant sur le facteur de puissance.
CHECK (Vérifier - Analyse Théorique) :
- Calculer l'amélioration théorique du facteur de puissance \( FP = P_{active} / S_{apparente} \). Une amélioration de \(P_{active}\) (due à un meilleur \(\eta_{th}\)) pour une même \(S_{apparente}\) (ou une réduction de \(S_{apparente}\) nécessaire pour \(P_{active}\)) améliorerait le FP. Modéliser comment une meilleure conversion de l'énergie thermique en énergie mécanique réduit les "appels" de puissance réactive indirects ou stabilise la charge de l'alternateur.
ACT (Agir - Basé sur l'Analyse Théorique) :
- Si les simulations montrent des gains significatifs, documenter ces stratégies théoriques. Si les modèles prédisent une persistance du problème malgré les optimisations thermodynamiques, l'analyse doit s'orienter vers des causes purement électriques ou des interactions complexes non modélisées.

2. Optimisation du Débit de Vapeur à l'Entrée de la Turbine

PLAN (Planifier) :
- Objectif Théorique : Déterminer par simulation le débit de vapeur optimal (\(\dot{m}_{optimal}\)) qui maximise la puissance nette ou le rendement pour différentes charges, en respectant les limites de conception.
- Analyse Théorique : La puissance de la turbine \(P_t\) est directement proportionnelle à \(\dot{m}\). Étudier les causes théoriques de déviation du débit (ex: pertes de charge excessives prédites dans les conduites, performance simulée insuffisante de la pompe, régulation inadéquate de la chaudière, encrassement théorique du surchauffeur limitant la production).
DO (Réaliser - Actions Théoriques et Classification) :
- Arrêt Chaud (Théorique) : Simuler l'effet d'ajustements sur les vannes de régulation, l'optimisation des paramètres de combustion (pour affecter la production de vapeur), ou la modification des consignes de la pompe d'alimentation.
- Arrêt Froid (Théorique) : Modéliser l'impact du nettoyage théorique des conduites ou du surchauffeur, ou de la révision/remplacement simulé de la pompe, si les analyses prédictives indiquent que ces éléments sont les facteurs limitants majeurs.
CHECK (Vérifier - Analyse Théorique) :
- Quantifier l'impact d'une variation simulée de \(\dot{m}\) sur \(P_t\) et \(\eta_{th}\). Par exemple : \( \Delta P_t \approx \Delta \dot{m} (h_{entrée} - h_{sortie,s}) \eta_{t,is} \). Vérifier si le fonctionnement reste dans les plages de rendement optimal de la turbine.
ACT (Agir - Basé sur l'Analyse Théorique) :
- Intégrer les stratégies de régulation de débit théoriquement optimisées. Si les modèles prédictifs indiquent qu'un arrêt froid est nécessaire pour des gains substantiels, planifier ces interventions en conséquence.

3. Optimisation de la Variation de Pression des Gaz au Surchauffeur

PLAN (Planifier) :
- Objectif Théorique : Simuler des conditions minimisant la perte de charge des gaz (\(\Delta P_{gaz}\)) dans le surchauffeur, tout en assurant un transfert thermique optimal pour atteindre la température de surchauffe désirée.
- Analyse Théorique : Une \(\Delta P_{gaz}\) élevée prédite peut indiquer un encrassement théorique ou un problème de conception. Cela augmente la puissance théorique consommée par les ventilateurs (\(P_{ventilateur}\)) et peut réduire l'efficacité du transfert thermique, menant à une \(h_{entrée}\) turbine plus faible. L'impact sur la puissance nette est : \( P_{net} = P_t - P_p - P_{ventilateur} \).
DO (Réaliser - Actions Théoriques et Classification) :
- Arrêt Chaud (Théorique) : Simuler l'effet d'ajustements sur les registres de gaz, ou l'optimisation de la combustion pour réduire la formation théorique de suie. Modéliser l'effet d'un nettoyage léger en fonctionnement (ex: ramonage par soufflage de suie).
- Arrêt Froid (Théorique) : Modéliser l'impact d'un nettoyage mécanique/chimique profond des tubes du surchauffeur. Simuler l'effet de modifications de conception si l'analyse théorique indique un problème structurel fondamental.
CHECK (Vérifier - Analyse Théorique) :
- Calculer la réduction théorique de \(P_{ventilateur}\) suite à une diminution simulée de \(\Delta P_{gaz}\). Modéliser l'amélioration du transfert thermique ( \(Q_{surchauffeur} = U A \Delta T_{lm}\) ) : une \(\Delta P_{gaz}\) réduite (souvent liée à un meilleur état de surface théorique) peut améliorer \(U\) ou réduire la vitesse des gaz nécessaire, ce qui peut augmenter la température de surchauffe \(T_{surchauffe}\) (et donc \(h_{entrée}\)) ou réduire la quantité de combustible nécessaire. Quantifier l'impact sur \(P_t\) et \(\eta_{th}\).
ACT (Agir - Basé sur l'Analyse Théorique) :
- Définir des seuils théoriques de \(\Delta P_{gaz}\) qui déclencheraient des actions de maintenance prédictive. Si un problème de conception est confirmé par les modèles, envisager des études pour des modifications à long terme.

Tableau Récapitulatif des Actions PDCA et Justifications Théoriques

Ce tableau synthétise les approches PDCA pour chaque paramètre, en classifiant les interventions et en rappelant leurs justifications thermodynamiques théoriques.

Paramètre Cible	Phase PDCA (Résumé)	Exemples d'Actions Correctives Prévues (Théoriques)	Type d'Arrêt Estimé	Justification Thermodynamique Théorique Clé
Facteur de Puissance	P: Analyser lien avec \(\eta_{th}\). D: Simuler améliorations. C: Évaluer impact sur FP. A: Documenter.	Simulation d'optimisation de la combustion; Modélisation de l'impact d'une révision de turbine sur la charge de l'alternateur.	Chaud (pour simulations d'ajustements fins) / Froid (pour simulations d'interventions majeures)	Améliorer \(\eta_{th}\) peut optimiser la charge de l'alternateur, potentiellement améliorant le FP en réduisant \(S_{apparente}\) pour une \(P_{active}\) donnée ou en stabilisant la charge.
Débit Vapeur Entrée Turbine	P: Définir \(\dot{m}_{optimal}\). D: Simuler ajustements (vannes, pompe, chaudière). C: Calculer impact sur \(P_t, \eta_{th}\). A: Intégrer stratégies.	Simulation d'ajustement des vannes de régulation; Modélisation de l'impact du nettoyage du surchauffeur ou de la révision de la pompe.	Chaud (simulations d'ajustements de régulation) / Froid (simulations de nettoyage/révision d'équipements)	\(P_t = \dot{m} (h_{entrée} - h_{sortie,s}) \eta_{t,is}\). Une variation de \(\dot{m}\) affecte directement \(P_t\). Un débit inadapté peut réduire \(\eta_{th}\).
Variation Pression Gaz Surchauffeur (\(\Delta P_{gaz}\))	P: Objectif de \(\Delta P_{gaz}\) min. D: Simuler nettoyage, ajustements combustion/registres. C: Évaluer gain sur \(P_{ventilateur}\) et \(T_{surchauffe}\). A: Définir seuils.	Simulation d'optimisation de combustion pour réduire suie; Modélisation de l'effet d'un nettoyage profond du surchauffeur.	Chaud (simulations d'ajustements de combustion/registres) / Froid (simulations de nettoyage profond)	Réduire \(\Delta P_{gaz}\) diminue \(P_{ventilateur}\) (augmente \(P_{net}\)). Améliore le transfert thermique \(\Rightarrow\) \(T_{surchauffe}\) plus élevée \(\Rightarrow\) \(h_{entrée}\) plus élevée \(\Rightarrow\) meilleur \(\eta_{th}\) et \(P_t\).

Visualisation des Impacts Théoriques et Interdépendances

Pour mieux appréhender les implications relatives de l'optimisation de chaque paramètre, les visualisations suivantes peuvent être utiles.

Performance Comparée des Optimisations Paramétriques (Analyse Théorique)

Ce diagramme radar illustre l'impact théorique comparatif de l'optimisation de chaque paramètre sur divers aspects de la performance de la centrale. Les valeurs sont des estimations qualitatives (sur une échelle de 2 à 10, où 10 représente le plus fort impact ou la plus grande complexité/potentiel) basées sur l'analyse thermodynamique et l'expérience générale en ingénierie des centrales.

Feuille de Route pour l'Optimisation PDCA

Cette carte mentale schématise l'application du cycle PDCA à l'optimisation des paramètres de votre centrale Rankine-Hirn, offrant une vue d'ensemble du processus d'amélioration continue basé sur l'analyse théorique.

mindmap root["Optimisation Cycle Rankine-Hirn
via PDCA Théorique"] id1["PLAN (Planifier)"] id1.1["Définir Objectifs & Indicateurs Théoriques"] id1.2["Analyser Théoriquement
Causes & Effets Attendus"] id1.3["Identifier Actions Correctives
Théoriques (Chaud/Froid)"] id1.4["Modéliser Scénarios d'Impact
sur Puissance & Rendement"] id2["DO (Simuler Actions)"] id2.1["Simuler les Actions Théoriques
(Prioriser interventions 'à chaud' si possible)"] id2.2["Documenter les Hypothèses
et Paramètres de Simulation"] id3["CHECK (Vérifier Théoriquement)"] id3.1["Analyser Théoriquement
l'Impact Simulé des Actions"] id3.2["Utiliser Équations Thermodynamiques
et Modèles Prédictifs"] id3.3["Comparer Résultats Prédits
aux Objectifs Théoriques"] id3.4["Valider l'Efficacité Théorique
des Actions Envisagées"] id4["ACT (Agir sur la Stratégie)"] id4.1["Standardiser les Stratégies
Théoriquement Validées pour Implémentation Future"] id4.2["Si Écarts Prédits Importants,
Réviser le Plan (Retour à 'PLAN')"] id4.3["Capitaliser sur les Connaissances
Théoriques pour Optimisations Futures"] subParam["Paramètres Ciblés"] subParam1["Facteur de Puissance"] subParam2["Débit Vapeur Turbine"] subParam3["ΔP Gaz Surchauffeur"]

Focus Vidéo : Approfondir les Levier d'Efficacité du Cycle de Rankine

Cette vidéo (en anglais) explore diverses méthodes pour augmenter l'efficacité du cycle de Rankine, dont les principes sont directement applicables au cycle de Hirn. Elle aborde des concepts tels que l'augmentation de la température de la chaudière, la diminution de la pression du condenseur, et l'utilisation de la surchauffe et de la resurchauffe. Bien que votre analyse soit théorique et sans mesures, comprendre ces leviers enrichit le contexte de vos simulations.

FAQ - Vos Questions, Nos Réponses Éclairées

Quel est le principal avantage théorique du cycle de Hirn par rapport au cycle de Rankine simple ?

Le principal avantage théorique du cycle de Hirn (Rankine avec surchauffe) est une augmentation du rendement thermique. Ceci est dû à une température moyenne plus élevée d'apport de chaleur au fluide de travail. De plus, la surchauffe permet d'obtenir une vapeur plus sèche en fin de détente dans la turbine, ce qui réduit l'érosion des aubages et améliore la durée de vie et l'efficacité de la turbine.

Comment un faible facteur de puissance prédit peut-il impacter théoriquement la production d'une centrale thermique si l'on se concentre sur l'efficacité du moteur primaire (turbine) ?

Bien que le facteur de puissance soit un paramètre électrique, il peut être indirectement lié à l'efficacité thermodynamique. Si la turbine (moteur primaire) est théoriquement moins efficace, elle fournira moins de puissance mécanique pour une quantité donnée de chaleur. Cela pourrait contraindre l'alternateur à fonctionner à charge partielle ou dans des conditions non optimales pour son facteur de puissance nominal. En améliorant l'efficacité thermodynamique théorique, on s'assure que l'alternateur reçoit une puissance mécanique optimale, ce qui peut lui permettre de fonctionner plus près de son facteur de puissance de conception et de réduire la puissance réactive globale.

Quels sont les indicateurs théoriques typiques qui suggéreraient un encrassement croissant du côté gaz du surchauffeur, menant à une augmentation de la perte de charge prédite ?

Dans une analyse théorique ou une simulation prédictive, les indicateurs pourraient inclure : une augmentation modélisée de la consommation de combustible pour maintenir la même production de vapeur et la même température de surchauffe ; des températures de gaz de combustion à la sortie du surchauffeur plus élevées que les valeurs de conception (indiquant un transfert thermique moins efficace) ; une augmentation graduelle prédite de la \(\Delta P_{gaz}\) à travers le surchauffeur au fil du temps si le modèle intègre une accumulation d'encrassement.

Le cycle PDCA peut-il être appliqué de manière itérative pour une amélioration théorique continue basée sur des prédictions affinées ?

Absolument. Le PDCA est fondamentalement un cycle itératif. À mesure que les modèles théoriques sont affinés, que de nouvelles données de conception sont disponibles, ou que de nouvelles perspectives prédictives émergent (par exemple, sur le vieillissement des équipements ou l'impact de différents combustibles), le cycle PDCA peut être répété. Chaque itération permet de pousser plus loin l'optimisation théorique des paramètres et d'adapter les stratégies préventives ou correctives aux conditions prédites ou aux nouveaux objectifs d'optimisation.

Conclusion : Vers une Exploitation Théoriquement Optimisée

L'application rigoureuse de la méthodologie PDCA, soutenue par une analyse thermodynamique théorique, constitue une approche puissante et proactive pour identifier les leviers d'optimisation de votre centrale à cycle Rankine-Hirn. En vous concentrant sur des paramètres clés comme le facteur de puissance, le débit de vapeur et la gestion des pressions dans le surchauffeur, vous pouvez élaborer des stratégies d'intervention (arrêt chaud ou froid) justifiées scientifiquement, même en vous basant sur des influences attendues plutôt que des mesures directes de pertes. Cette démarche vous permet de tendre vers une exploitation maximisant la production et le rendement, de manière éclairée et structurée.
