Débloquez le Potentiel Caché de Votre Centrale Rankine-Hirn : Un Guide d'Optimisation Théorique Approfondi

Maximisez votre production d'énergie grâce à une application rigoureuse du Modèle V et à des analyses thermodynamiques pointues, sans mesures réelles.

L'optimisation de la production d'une centrale thermique à cycle Rankine-Hirn est un enjeu crucial pour améliorer son rendement et sa rentabilité. Ce guide vous propose une méthodologie structurée, basée sur le Modèle V de l'ingénierie système, pour identifier et mettre en œuvre des actions correctives théoriques. Nous nous concentrerons sur les paramètres clés que vous avez identifiés : le facteur de puissance, le débit de vapeur en sortie du surchauffeur, et les pressions aux entrées/sorties du surchauffeur. L'ensemble des analyses et démonstrations s'appuiera exclusivement sur des calculs thermodynamiques théoriques, en distinguant les interventions possibles lors d'un arrêt froid (maintenance lourde) et d'un arrêt chaud (intervention rapide).

Les Clés de l'Optimisation Théorique

Application Rigoureuse du Modèle V : Chaque phase de conception est systématiquement couplée à une phase de vérification théorique, assurant une optimisation méthodique.
Analyse Approfondie des Paramètres : Compréhension détaillée de l'influence thermodynamique du facteur de puissance, du débit vapeur et des pressions du surchauffeur sur la puissance nette.
Scénarios d'Arrêt Différenciés : Stratégies d'optimisation adaptées aux contraintes et opportunités spécifiques des arrêts froids et chauds, validées par des calculs théoriques.

Comprendre le Cycle Rankine-Hirn et les Objectifs d'Optimisation

Le Cycle Rankine-Hirn : Principes Fondamentaux

Le cycle de Rankine-Hirn est une amélioration du cycle de Rankine simple, caractérisée par l'intégration d'un surchauffeur. Après la vaporisation de l'eau dans la chaudière, la vapeur saturée traverse le surchauffeur où sa température est élevée à pression constante (ou quasi constante) bien au-delà de sa température de saturation. Cette surchauffe présente plusieurs avantages thermodynamiques :

Augmentation du rendement thermique : En augmentant la température moyenne d'introduction de la chaleur, le rendement du cycle se rapproche de celui du cycle de Carnot idéal.
Amélioration du travail de la turbine : La vapeur surchauffée possède une enthalpie plus élevée, ce qui permet d'extraire plus de travail lors de sa détente dans la turbine.
Réduction de l'humidité en fin de détente : La surchauffe permet de s'assurer que la vapeur en sortie de turbine a un titre (fraction de vapeur) plus élevé, limitant ainsi l'érosion des aubages de la turbine par les gouttelettes d'eau.

Le cycle se compose typiquement des transformations suivantes : pompage de l'eau liquide, chauffage et vaporisation dans la chaudière, surchauffe de la vapeur, détente de la vapeur dans la turbine (production de travail), et condensation de la vapeur en sortie de turbine pour retourner à l'état liquide.

Schéma d'un cycle de Rankine avec surchauffe (Cycle de Hirn)

Schéma illustrant le principe du cycle de Rankine avec surchauffe (Cycle de Hirn).

Paramètres Ciblés pour l'Optimisation

L'optimisation de la puissance générée par la centrale se concentrera sur les paramètres suivants, dont l'influence sera démontrée par des calculs thermodynamiques :

Facteur de puissance : Bien que principalement un paramètre électrique, son optimisation influence la puissance nette effectivement délivrée par l'alternateur couplé à la turbine.
Débit de vapeur (sortie surchauffeur) : La masse de fluide moteur traversant la turbine par unité de temps est directement proportionnelle à la puissance produite.
Pressions aux entrées/sorties du surchauffeur : Ces pressions conditionnent l'enthalpie de la vapeur en entrée turbine et les pertes de charge dans le surchauffeur.

Application du Modèle V de l'Ingénierie Système

Les Phases du Modèle V

Le Modèle V est un processus de développement qui illustre la relation entre chaque phase du cycle de vie du développement et sa phase de test associée. Il est particulièrement adapté pour des systèmes complexes où la rigueur et la traçabilité sont essentielles. Dans notre contexte d'optimisation théorique :

Branche Descendante (Définition et Conception) :
- Analyse des Besoins et Exigences : Définir clairement les objectifs d'optimisation pour chaque paramètre et les contraintes théoriques.
- Conception Système/Architecture : Établir un modèle thermodynamique global du cycle Rankine-Hirn intégrant les paramètres variables.
- Conception Détaillée : Formuler les équations spécifiques qui régissent l'influence de chaque paramètre sur la performance du cycle.
Branche Ascendante (Vérification et Validation Théoriques) :
- Tests Unitaires (Calculs) : Vérifier théoriquement l'impact de la variation d'un seul paramètre sur un composant ou une transformation spécifique (ex: calcul de l'enthalpie en sortie de surchauffeur).
- Tests d'Intégration (Calculs) : Simuler l'interaction des paramètres modifiés sur l'ensemble du cycle et vérifier la cohérence des bilans énergétiques.
- Validation Système (Calculs) : Démontrer par des calculs thermodynamiques complets que les modifications théoriques envisagées atteignent l'objectif d'augmentation de puissance.
- Test d'Acceptation (Théorique) : Confirmer que la solution d'optimisation théorique répond aux exigences initiales de manière globale.

Optimisation des Paramètres Clés via le Modèle V

1. Facteur de Puissance

Influence Théorique sur la Puissance Générée

Le facteur de puissance (\(\cos \phi\)) est le rapport entre la puissance active (réellement consommée ou produite) et la puissance apparente dans un circuit électrique alternatif. Pour une centrale, la turbine produit une puissance mécanique (\(P_{meca}\)) qui est convertie en puissance électrique par l'alternateur. La puissance active électrique (\(P_{active}\)) fournie au réseau est donnée par : \[ P_{active} = P_{apparente} \times \cos \phi = (V \times I) \times \cos \phi \] où \(V\) est la tension et \(I\) le courant. Un facteur de puissance inférieur à l'unité signifie qu'une partie de l'énergie est échangée sous forme réactive, ce qui augmente les pertes par effet Joule dans les conducteurs et l'alternateur pour une même puissance active fournie. Optimiser le facteur de puissance (le rapprocher de 1) permet de réduire ces pertes et donc d'augmenter la puissance active nette délivrée à partir d'une même puissance mécanique brute de la turbine. L'impact sur la puissance nette générée est donc indirect mais significatif.

Application du Modèle V

Scénario d'Arrêt Froid (Maintenance Lourde)

Analyse des Besoins : Exigence d'améliorer \(\cos \phi\) pour minimiser les pertes électriques et maximiser la puissance nette exportée.
Conception Système/Détaillée : Modélisation théorique de l'installation de bancs de condensateurs ou de systèmes de compensation de l'énergie réactive. Calcul de la capacité nécessaire.
Vérification Théorique (Tests Unitaires/Intégration) : Calcul de la réduction des pertes Joules (\(P_{pertes} = R I^2\)) en fonction de l'amélioration de \(\cos \phi\) et de la réduction du courant apparent pour une même puissance active.
Validation Théorique (Système) : Démonstration que l'augmentation de \(\cos \phi\) (par exemple de 0.85 à 0.98) réduit les pertes dans l'alternateur et les transformateurs, augmentant ainsi la puissance nette injectée sur le réseau.

Scénario d'Arrêt Chaud (Intervention Rapide)

Analyse des Besoins : Maintenir \(\cos \phi\) dans une plage optimale par des ajustements non invasifs.
Conception Système/Détaillée : Modélisation de l'impact de la régulation de la tension de l'alternateur ou de la gestion de la charge réactive via des systèmes de contrôle existants.
Vérification Théorique : Calculs rapides pour évaluer l'effet de légers ajustements sur \(\cos \phi\) et les pertes associées.
Validation Théorique : S'assurer que les ajustements contribuent à une meilleure efficacité globale sans perturber la stabilité du réseau ou de la centrale.

2. Débit de Vapeur (Sortie Surchauffeur)

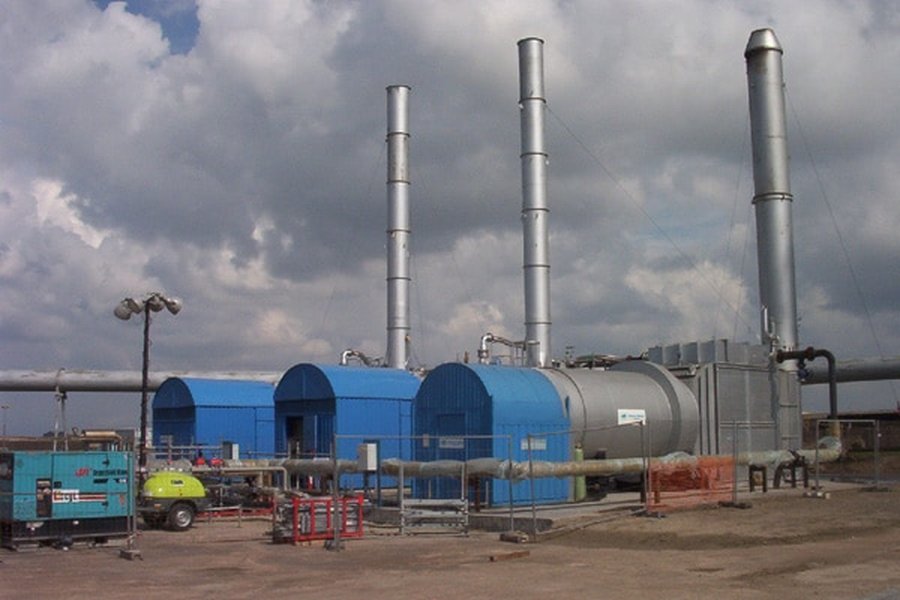

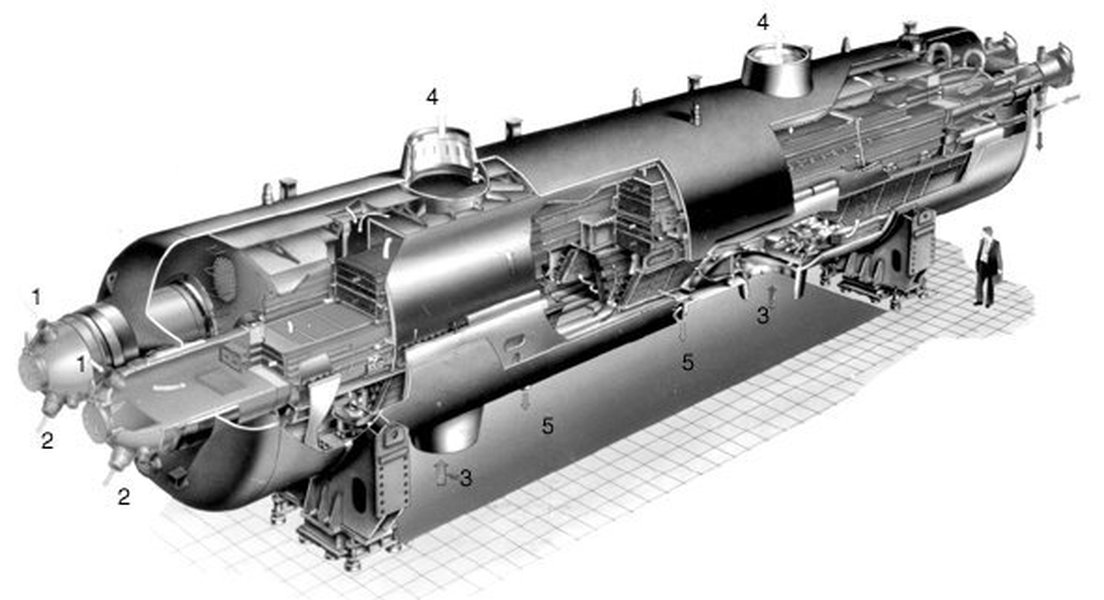

Un surchauffeur, composant clé pour augmenter l'enthalpie de la vapeur.

Influence Théorique sur la Puissance Générée

Le débit massique de vapeur (\(\dot{m}\)) traversant la turbine est un facteur déterminant de la puissance mécanique produite. La puissance brute de la turbine (\(P_T\)) est directement proportionnelle à \(\dot{m}\) et à la chute d'enthalpie spécifique (\(\Delta h_T\)) à travers la turbine : \[ P_T = \dot{m} \times (h_{entrée\_T} - h_{sortie\_T,act}) = \dot{m} \times \Delta h_{T,act} \] où \(h_{entrée\_T}\) est l'enthalpie de la vapeur à l'entrée de la turbine (sortie surchauffeur) et \(h_{sortie\_T,act}\) est l'enthalpie réelle en sortie de turbine. Une augmentation de \(\dot{m}\), toutes choses égales par ailleurs (notamment les enthalpies et les rendements), conduit à une augmentation proportionnelle de la puissance de la turbine. La puissance nette de la centrale (\(P_{nette}\)) est : \[ P_{nette} = P_T - P_P = \dot{m} ( (h_{entrée\_T} - h_{sortie\_T,act}) - (h_{sortie\_P,act} - h_{entrée\_P}) ) \] où \(P_P\) est la puissance consommée par la pompe d'alimentation. Augmenter \(\dot{m}\) augmente donc directement \(P_{nette}\), à condition que les capacités de la chaudière, du surchauffeur et des autres composants le permettent sans dégradation des performances (température, pression).

Application du Modèle V

Scénario d'Arrêt Froid (Maintenance Lourde)

Analyse des Besoins : Objectif d'augmenter \(\dot{m}\) jusqu'aux limites de conception sûres des équipements ou après renforcement.
Conception Système/Détaillée : Modélisation de l'impact de l'augmentation de la capacité de la chaudière, du surchauffeur, ou de l'amélioration des conduites pour réduire les pertes de charge. Calcul des nouvelles conditions opératoires.
Vérification Théorique : Calcul de \(P_T\) et \(P_{nette}\) pour différents \(\dot{m}\) théoriques. Vérification que les températures et pressions restent dans les limites admissibles. Par exemple, l'impact d'une augmentation de \(\dot{m}\) sur la puissance peut être estimé par : \[ \Delta P_{nette} \approx \Delta \dot{m} \times ((h_{entrée\_T} - h_{sortie\_T,act}) - (h_{sortie\_P,act} - h_{entrée\_P})) \] en supposant que les enthalpies spécifiques et les rendements des composants restent constants ou que leurs variations sont modélisées.
Validation Théorique : Démonstration que l'augmentation de \(\dot{m}\) (par ex. de 10%) se traduit par une augmentation proportionnelle de la puissance nette, en tenant compte des éventuelles limitations sur le rendement des composants à débits plus élevés.

Scénario d'Arrêt Chaud (Intervention Rapide)

Analyse des Besoins : Optimiser \(\dot{m}\) dans la plage de fonctionnement actuelle via des réglages.
Conception Système/Détaillée : Modélisation de l'ajustement des vannes de régulation du débit d'eau d'alimentation ou de la puissance de chauffe de la chaudière (si possible rapidement).
Vérification Théorique : Calculs pour s'assurer que les ajustements de débit ne conduisent pas à une surchauffe insuffisante ou excessive, ou à des instabilités. Évaluation de l'impact sur la puissance nette via l'équation de \(P_{nette}\).
Validation Théorique : Confirmer que les ajustements permettent un gain de puissance sans compromettre la sécurité ou la stabilité opérationnelle, en s'appuyant sur les équations de bilan énergétique.

3. Pressions aux Entrées/Sorties du Surchauffeur

Influence Théorique sur la Puissance Générée

La pression à l'entrée de la turbine (qui est la pression de sortie du surchauffeur, \(P_{sortie\_SCH}\)) a un impact majeur sur l'enthalpie de la vapeur surchauffée (\(h_{entrée\_T}\)) et donc sur le travail produit par la turbine. Pour une température de surchauffe donnée (\(T_{sup}\)), une pression \(P_{sortie\_SCH}\) plus élevée augmente \(h_{entrée\_T}\). Cela augmente la chute d'enthalpie potentielle dans la turbine et donc la puissance. Le rendement thermique du cycle de Rankine idéal augmente avec la pression de la source chaude : \[ \eta_{Rankine} \uparrow \quad \text{si} \quad P_{chaudière/surchauffeur} \uparrow \] La pression à l'entrée du surchauffeur (\(P_{entrée\_SCH}\)) et la pression à sa sortie (\(P_{sortie\_SCH}\)) déterminent la perte de charge (\(\Delta P_{SCH} = P_{entrée\_SCH} - P_{sortie\_SCH}\)) dans cet équipement. Minimiser cette perte de charge est crucial car elle représente une perte d'énergie. Une \(\Delta P_{SCH}\) plus faible signifie que pour une même pression en sortie de chaudière, la pression en entrée turbine sera plus élevée.

Application du Modèle V

Scénario d'Arrêt Froid (Maintenance Lourde)

Analyse des Besoins : Augmenter \(P_{sortie\_SCH}\) (donc \(P_{entrée\_T}\)) jusqu'aux limites de conception, et minimiser \(\Delta P_{SCH}\).
Conception Système/Détaillée : Modélisation de modifications structurelles du surchauffeur (nettoyage, remplacement de tubes, reconfiguration) pour réduire les pertes de charge. Étude de la possibilité d'opérer à une pression de chaudière plus élevée si la conception le permet. Calcul de la nouvelle \(h_{entrée\_T}\) à partir des tables de vapeur (ex: IAPWS-IF97) pour la nouvelle pression et la température de surchauffe.
Vérification Théorique : Calcul de l'augmentation de \(P_T\) et \(P_{nette}\) due à l'augmentation de \(h_{entrée\_T}\). L'impact d'un changement de pression sur l'enthalpie est non linéaire et doit être tiré des propriétés thermodynamiques du fluide. \[ \frac{\partial P_{nette}}{\partial P_{sortie\_SCH}} > 0 \quad (\text{pour une } T_{sup} \text{ constante ou optimisée}) \] Cela est démontré par l'augmentation de \(h_{entrée\_T}\) avec \(P_{sortie\_SCH}\).
Validation Théorique : Prouver que l'augmentation de la pression d'entrée turbine et la réduction des pertes de charge dans le surchauffeur conduisent à une augmentation significative de la puissance nette et du rendement du cycle.

Scénario d'Arrêt Chaud (Intervention Rapide)

Analyse des Besoins : Ajuster les points de consigne de pression pour opérer au plus près des conditions optimales sans modifications matérielles.
Conception Système/Détaillée : Modélisation de l'optimisation des régulateurs de pression, vérification des consignes de soupapes de sûreté.
Vérification Théorique : Calculs de l'impact de légers ajustements de la pression de la chaudière (si possible) sur \(P_{sortie\_SCH}\) et \(h_{entrée\_T}\). Évaluation de l'impact sur \(P_{nette}\).
Validation Théorique : Démontrer que ces ajustements fins, basés sur les relations thermodynamiques \(h=f(P,T)\), permettent un gain marginal mais réel de puissance ou de rendement, sans dépasser les contraintes opérationnelles.

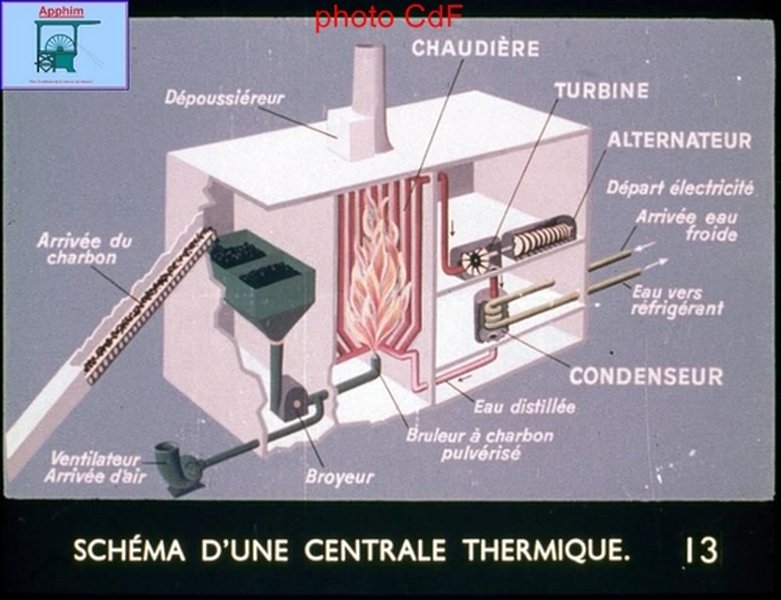

Schéma de fonctionnement d'une centrale thermique

Vue d'ensemble du fonctionnement d'une centrale thermique, où le cycle Rankine-Hirn joue un rôle central.

Synthèse des Actions Correctives Théoriques

Le tableau suivant résume les influences thermodynamiques des paramètres ciblés et les types d'actions envisageables selon le scénario d'arrêt, toujours dans un cadre de vérification par calculs théoriques.

Paramètre	Influence Théorique sur la Puissance	Actions Correctives (Arrêt Froid - Maintenance Lourde) via Modèle V	Actions Correctives (Arrêt Chaud - Intervention Rapide) via Modèle V
Facteur de Puissance (\(\cos \phi\))	Indirecte : Réduit les pertes électriques dans l'alternateur et le réseau interne, augmentant la puissance nette exportée. \(P_{nette\_exportée} \uparrow\) si \(\cos \phi \uparrow\).	Conception/Vérification : Modélisation et dimensionnement de systèmes de compensation (bancs de condensateurs). Calcul de la réduction des pertes \(I^2R\).	Conception/Vérification : Modélisation de l'ajustement des régulateurs de tension/excitation de l'alternateur. Calculs d'optimisation de la charge réactive.
Débit Vapeur Sortie Surchauffeur (\(\dot{m}\))	Directe : Augmente proportionnellement la puissance mécanique de la turbine. \(P_T = \dot{m} \Delta h_T\).	Conception/Vérification : Analyse théorique des limites de capacité des équipements (chaudière, surchauffeur, turbine). Modélisation de l'impact de l'augmentation de \(\dot{m}\) sur \(P_{nette}\).	Conception/Vérification : Modélisation de l'ajustement des vannes de régulation (débit d'eau, combustible). Calcul de l'impact sur \(P_{nette}\) en maintenant des conditions de surchauffe adéquates.
Pression Entrée Surchauffeur (\(P_{entrée\_SCH}\)) / Pression Sortie Surchauffeur (\(P_{sortie\_SCH}\))	Directe : Une \(P_{sortie\_SCH}\) (entrée turbine) plus élevée augmente l'enthalpie \(h_{entrée\_T}\) et donc \(\Delta h_T\). Minimiser \(\Delta P_{SCH} = P_{entrée\_SCH} - P_{sortie\_SCH}\) réduit les pertes.	Conception/Vérification : Modélisation de modifications du surchauffeur pour réduire \(\Delta P_{SCH}\). Étude de l'augmentation de la pression de chaudière. Calcul de \(h_{entrée\_T}\) et \(P_{nette}\) via tables/diagrammes thermodynamiques.	Conception/Vérification : Modélisation de l'ajustement des points de consigne de pression. Calcul de l'impact sur \(h_{entrée\_T}\) et \(P_{nette}\) pour de faibles variations.

Visualisation des Stratégies d'Optimisation

Analyse Comparative des Paramètres d'Optimisation

Pour mieux appréhender les leviers d'action, le diagramme radar suivant compare de manière conceptuelle l'optimisation des trois paramètres clés selon différents critères. Ces évaluations sont qualitatives et visent à illustrer les compromis théoriques.

Ce diagramme illustre que si le débit vapeur a un fort impact théorique direct sur la puissance, son ajustement en arrêt chaud peut être aussi pertinent que celui du facteur de puissance, ce dernier étant potentiellement moins complexe à modifier en arrêt froid que des interventions sur la pression du surchauffeur. L'optimisation de la pression sortie surchauffeur offre un gain de puissance notable, mais peut impliquer des interventions plus complexes, surtout en arrêt froid.

Cartographie de l'Approche d'Optimisation

La carte mentale ci-dessous structure l'approche d'optimisation en utilisant le Modèle V, en identifiant les paramètres clés et en distinguant les interventions selon les scénarios d'arrêt. Chaque branche représente un aspect de la démarche théorique d'optimisation.

mindmap root["Optimisation Centrale Rankine-Hirn via Modèle V"] ["Modèle V"] ["Phase de Conception (Gauche)"] ["Analyse des Besoins
(Objectifs d'optimisation)"] ["Conception Système
(Modèle thermodynamique global)"] ["Conception Détaillée
(Équations d'influence paramétrique)"] ["Phase de Vérification/Validation (Droite)"] ["Tests Unitaires
(Calculs d'impact isolé)"] ["Tests d'Intégration
(Simulation cycle complet)"] ["Validation Système
(Démonstration gain de puissance global)"] ["Tests d'Acceptation
(Conformité théorique aux exigences)"] ["Paramètres Clés à Optimiser"] pf["Facteur de Puissance"] pf_froid["Arrêt Froid:
Modélisation compensation réactive
Calcul réduction pertes électriques"] pf_chaud["Arrêt Chaud:
Modélisation réglages régulateurs
Calculs d'impact rapide"] dv["Débit Vapeur (Sortie Surchauffeur)"] dv_froid["Arrêt Froid:
Analyse limites équipements
Modélisation impact sur P_nette"] dv_chaud["Arrêt Chaud:
Modélisation ajustement vannes
Vérification conditions surchauffe"] pr["Pressions Surchauffeur (Entrée/Sortie)"] pr_froid["Arrêt Froid:
Modélisation réduction pertes de charge
Calcul impact sur h_entrée_turbine"] pr_chaud["Arrêt Chaud:
Modélisation ajustement consignes
Évaluation impact sur P_nette"] ["Scénarios d'Intervention"] sa_froid["Arrêt Froid (Maintenance Lourde)"] ["Actions structurelles possibles"] ["Vérifications thermodynamiques complètes et détaillées"] sa_chaud["Arrêt Chaud (Intervention Rapide)"] ["Ajustements opérationnels et réglages fins"] ["Calculs d'impact ciblés et rapides sur le cycle existant"]

Cette carte mentale offre une vue d'ensemble de la stratégie, montrant comment le Modèle V encadre l'analyse de chaque paramètre dans les contextes d'arrêt froid et chaud, en s'appuyant toujours sur des fondements thermodynamiques théoriques.

Approfondissement Vidéo : Techniques d'Amélioration du Cycle Rankine

Pour compléter cette analyse théorique, la vidéo suivante (en anglais) explore différentes méthodes pour augmenter l'efficacité du cycle de Rankine. Bien qu'elle puisse aborder des aspects pratiques, les principes thermodynamiques sous-jacents sont universels et peuvent inspirer la réflexion sur les optimisations théoriques discutées.

Cette vidéo (Increasing Efficiency of the Rankine Cycle) discute des stratégies d'amélioration du rendement du cycle Rankine, dont les principes sont applicables au cycle de Hirn.

La vidéo aborde des concepts tels que l'augmentation de la température de surchauffe, la diminution de la pression du condenseur, et l'intégration de réchauffages, qui sont tous pertinents pour comprendre comment maximiser le travail net et le rendement du cycle. Ces concepts renforcent l'importance des paramètres que nous avons ciblés (débit, pression et température de la vapeur).

FAQ - Optimisation Théorique du Cycle Rankine-Hirn

Comment le Modèle V aide-t-il concrètement à l'optimisation théorique sans mesures réelles ?

Le Modèle V structure la démarche en exigeant que chaque étape de conception théorique (ex: modification d'un paramètre) soit validée par une étape de vérification théorique correspondante (ex: calcul de l'impact sur la puissance à l'aide des équations thermodynamiques). Cela assure une analyse rigoureuse et traçable, même en l'absence de données expérimentales, en se basant sur les premiers principes.

Quelle est l'équation la plus fondamentale pour démontrer l'impact du débit vapeur sur la puissance ?

L'équation fondamentale est celle de la puissance de la turbine : \( P_T = \dot{m} \times (h_{entrée\_T} - h_{sortie\_T,act}) \). Elle montre une proportionnalité directe entre le débit massique de vapeur \(\dot{m}\) et la puissance \(P_T\), à chute d'enthalpie constante. La puissance nette du cycle suit une tendance similaire.

Pourquoi est-il important de distinguer les scénarios d'arrêt froid et d'arrêt chaud pour une optimisation théorique ?

La distinction est cruciale car les types d'interventions théoriquement modélisables diffèrent grandement. L'arrêt froid permet d'envisager des modifications théoriques majeures de conception (ex: redimensionnement de composants). L'arrêt chaud limite les modélisations à des ajustements opérationnels sur le système existant. Les calculs de vérification doivent refléter ces contraintes.

Comment la pression du surchauffeur influence-t-elle l'enthalpie sans valeur numérique précise ?

L'influence est démontrée via les relations thermodynamiques qualitatives et les tendances issues des diagrammes de Mollier ou des tables de vapeur (comme IAPWS-IF97). Pour une température de surchauffe donnée, une augmentation de la pression d'entrée turbine (sortie surchauffeur) augmente l'enthalpie de la vapeur surchauffée. Les calculs différentiels (\(\frac{\partial h}{\partial P}\)_T) peuvent aussi montrer cette tendance.

Conclusion

L'optimisation de la production d'une centrale à cycle Rankine-Hirn, même abordée sous un angle purement théorique et sans données numériques, peut être menée de manière rigoureuse grâce à l'application du Modèle V de l'ingénierie système. En se concentrant sur l'influence thermodynamique du facteur de puissance, du débit de vapeur en sortie du surchauffeur et des pressions clés de ce dernier, il est possible de démontrer par des calculs et des équations l'impact attendu de chaque action corrective. La distinction entre les scénarios d'arrêt froid et d'arrêt chaud permet d'adapter la portée des optimisations théoriques envisagées. Cette approche méthodique assure que les stratégies d'amélioration sont fondées sur des principes scientifiques solides, pavant la voie à des gains potentiels de puissance et d'efficacité.
