Langkah-langkah Pengerjaan Proyeksi Orthograpy
Panduan lengkap dengan penjelasan dan referensi jurnal
Highlights Penting
- Pengaturan Objek dan Pandangan: Penentuan orientasi objek yang optimal dan pemilihan tampilan depan, atas, dan samping.
- Proses Proyeksi: Menggunakan garis proyeksi yang tegak lurus untuk mentransfer fitur dari objek tiga dimensi ke gambar dua dimensi.
- Detailing dan Verifikasi: Penambahan dimensi, notasi, dan verifikasi keselarasan antar tampilan dengan referensi jurnal terpercaya.
Pendahuluan
Proyeksi Orthograpy merupakan metode penting yang digunakan untuk menggambarkan objek tiga dimensi (3D) dalam bentuk dua dimensi (2D). Metode ini menekankan penggunaan garis proyeksi yang tegak lurus terhadap bidang gambar tanpa mempertimbangkan efek perspektif. Hal ini sangat berguna dalam bidang teknik, arsitektur, dan desain grafis, karena memungkinkan representasi yang akurat dari objek dengan mempertahankan skala dan proporsi aslinya.
Dalam penjelasan kali ini, akan diuraikan langkah-langkah sistematis dalam pengerjaan proyeksi orthograpy disertai dengan beberapa referensi jurnal. Proses ini merupakan kombinasi dari proses orientasi objek, pemilihan titik pandang, hingga verifikasi dan penyempurnaan hasil gambar.
Langkah-langkah Pengerjaan Proyeksi Orthograpy
1. Orientasi Objek dan Pemilihan Tampilan
1.1 Orientasi Objek
Langkah awal dalam pengerjaan proyeksi orthograpy adalah menentukan orientasi objek. Posisi objek harus diatur sedemikian rupa sehingga tampilan yang akan diproyeksikan menghasilkan representasi yang paling informatif. Orientasi yang tepat biasanya melibatkan menempatkan objek agar sisi paling representatif menghadap bidang gambar.
Pada tahap ini, penting untuk mengevaluasi bentuk, ukuran, dan fitur utama dari objek tersebut. Objek dapat ditempatkan pada "kotak kaca" imajiner untuk membantu mengidentifikasi potensi tampilan terbaik.
1.2 Pemilihan Pandangan
Setelah orientasi ditentukan, langkah selanjutnya adalah memilih pandangan utama. Proyeksi orthograpy umumnya melibatkan beberapa tampilan seperti tampilan depan, atas, dan samping (kanan atau kiri). Tampilan depan sering dianggap sebagai acuan utama karena di dalamnya terdapat fitur-fitur yang paling menonjol.
Pemilihan tampilan ini harus mempertimbangkan aspek simetri dan kompleksitas objek, sehingga tiap sisi dapat menggambarkan detail penting secara jelas.
2. Pembuatan Proyeksi
2.1 Menentukan Titik Pandang dan Bidang Proyeksi
Pada tahap ini, penentuan titik pandang sangat krusial. Garis pandangan harus tegak lurus terhadap bidang proyeksi agar tidak terjadi distorsi. Bidang proyeksi ini dapat berupa kertas, layar, atau media lain tempat gambar dibuat.
Pengaturan bidang dan arah pandang yang benar adalah dasar untuk mentransfer dimensi objek ke dalam gambar dua dimensi dengan akurat.
2.2 Menggambar Tampilan Depan
Tampilan depan adalah elemen utama dalam proyeksi orthograpy. Pada tahap ini, semua fitur yang terlihat dari sisi depan objek akan digambar dengan mempertahankan skala dan proporsi asli. Gambar tampilan depan harus mencakup semua detail seperti garis tepi, lekukan, dan fitur struktural.
Penggambaran tampilan depan memberikan dasar bagi proyeksi tampilan lain, sehingga akurasi dan kedetailan pada tampilan ini sangat menentukan kualitas keseluruhan gambar.

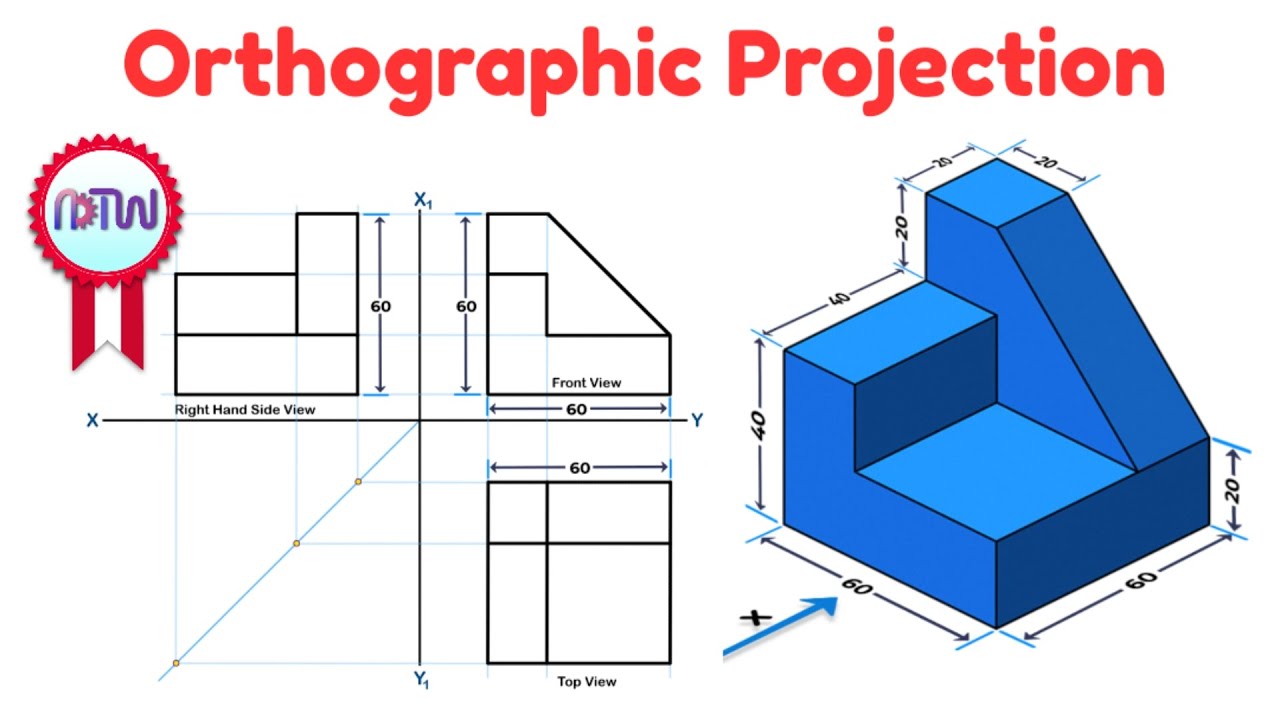

2.3 Menggambar Tampilan Atas dan Samping
Setelah tampilan depan selesai, langkah selanjutnya adalah menggambar tampilan atas dan tampilan samping. Cara kerjanya adalah dengan mentransfer garis proyeksi dari tampilan depan ke bidang gambar lainnya. Proyektor digambar secara horizontal dan vertikal untuk menentukan batas pandangan masing-masing sisi.
Tampilan atas memberikan informasi mengenai dimensi vertikal dan horizontal yang tidak terlihat pada tampilan depan, sedangkan tampilan samping melengkapi gambar dengan menunjukkan elemen-elemen yang tersembunyi atau detail objek dari perspektif lain.
3. Detailing dan Pengukuran
Pada tahap ini, setelah semua tampilan dasar tergambar, perlu dilakukan detailing atau penambahan detail seperti dimensi, notasi, dan simbol-simbol penting yang memberikan penjelasan lebih mendalam tentang ukuran dan hubungan antar fitur objek.
Pengukuran yang akurat sangat membantu dalam proses verifikasi dan penyempurnaan gambar. Notasi yang jelas akan memudahkan interpretasi gambar terutama dalam konteks teknik dan arsitektur.
4. Proyeksi Tambahan dan Verifikasi
4.1 Proyeksi dari Tampilan Atas ke Tampilan Depan
Untuk memastikan keselarasan antar tampilan, garis proyeksi dari tampilan atas dapat diproyeksikan kembali ke tampilan depan. Metode ini sering kali membantu mengkonfirmasi bahwa dimensi vertikal dan horizontal telah diterjemahkan dengan benar.
Teknik ini menjadi penting terutama ketika objek memiliki bentuk kompleks, sehingga memastikan bahwa setiap aspek dikoordinasikan antar tampilan.
4.2 Verifikasi Keselarasan Tampilan
Langkah akhir dalam pengerjaan proyeksi orthograpy adalah verifikasi serta pengecekan kembali setiap tampilan. Seluruh gambar harus diperiksa untuk memastikan tidak terdapat ketidaksesuaian atau kesalahan dalam penggambaran sehingga output akhir benar-benar akurat.
Verifikasi ini bisa dilakukan melalui perbandingan antar tampilan, pengecekan dimensi, dan konsultasi dengan referensi teknis maupun jurnal terkait.
Tabel Ringkasan Langkah Pengerjaan Proyeksi Orthograpy
| Tahap | Deskripsi | Referensi Jurnal/Modul |
|---|---|---|
| Orientasi Objek | Menempatkan objek pada posisi optimal, menentukan kotak kaca, dan memilih tampilan depan yang paling representatif. | Wikipedia - Proyeksi Ortografi |
| Pemilihan Pandangan | Memilih tampilan depan, atas, dan samping sesuai dengan fitur utama objek. | Scribd - Proyeksi Ortografi |
| Titik Pandang & Bidang Proyeksi | Menentukan garis pandangan yang tegak lurus dan menyiapkan bidang gambar menggunakan media seperti kertas atau layar. | Lancang Kuning - Langkah Proyeksi |
| Tampilan Depan | Menggambar semua fitur utama objek dengan akurat dari pandangan depan. | Teachy - Ringkasan Proyeksi Ortografi |
| Tampilan Atas & Samping | Proyeksi garis dari tampilan depan ke tampilan atas dan samping untuk melengkapi gambar. | Kumparan - Pengertian Proyeksi Ortogonal |
| Detailing & Verifikasi | Penambahan dimensi dan notasi serta pengecekan keselarasan antar tampilan agar gambar akurat. | Teknik Mesin Manufaktur - Proyeksi Ortografi |
Referensi Jurnal dan Dokumentasi
Berikut adalah beberapa referensi yang dapat dijadikan acuan dalam mendalami teori dan praktik proyeksi orthograpy:
- Wikipedia - Proyeksi Ortografi
- Scribd - Proyeksi Ortografi
- Lancang Kuning - Langkah Menggambar Proyeksi Ortogonal
- Kumparan - Pengertian Proyeksi Ortogonal
- Teknik Mesin Manufaktur - Mengenal Proyeksi Ortografi
Rekomendasi Pencarian Terkait
Jika Anda tertarik untuk mengetahui lebih lanjut dan mendalami topik proyeksi orthograpy, berikut adalah beberapa kueri pencarian terkait yang dapat memberi wawasan lebih mendalam:
teknikmesinmanufaktur.blogspot.com
Penjelasan Tambahan
Proses pengerjaan proyeksi orthograpy memerlukan ketelitian dan pengetahuan yang mendalam mengenai teknik menggambar serta interpretasi spasial. Dengan orientasi yang tepat dan pemilihan pandangan yang akurat, setiap tampilan yang dihasilkan akan mencerminkan bentuk asli objek tanpa distorsi perspektif.
Penggunaan garis proyeksi yang tegak lurus memastikan bahwa setiap aspek dari objek 3D diproyeksikan secara konsisten ke dalam bidang 2D. Selain itu, penambahan notasi dan pengukuran memberikan nilai tambah dalam pemahaman teknis, sehingga gambar yang dihasilkan tidak hanya akurat, tetapi juga komunikatif untuk keperluan produksi, perencanaan, atau analisis.
Metode ini banyak digunakan dalam pendidikan teknik, dimana mahasiswa dan praktisi harus memahami dasar-dasar representasi objek tiga dimensi. Berbagai modul dan referensi jurnal yang telah disebutkan memberikan gambaran lengkap mulai dari teori hingga aplikasi praktis, sehingga setiap langkah pengerjaan menjadi panduan yang sistematis.
Misalnya, modul yang tersedia di Scribd dan Teachy menguraikan langkah demi langkah serta contoh latihan dalam menggambar proyeksi. Sementara blog-blog teknik mesin menyediakan perspektif praktis yang berfokus pada penerapan di dunia manufaktur dan arsitektur. Konsistensi penggunaan skala dan garis proyeksi merupakan aspek kritis yang harus dijaga untuk menghasilkan gambar yang akurat.
Pengintegrasian pengetahuan dari berbagai sumber memungkinkan perbandingan antara metode Eropa dan Amerika dalam pengerjaan proyeksi, dimana perbedaan utama terletak pada orientasi bidang proyeksi dan cara penekanan pada beberapa fitur objek. Dengan mempelajari perbedaan tersebut, praktisi dapat memilih metode yang paling sesuai dengan aplikasi yang diinginkan.
Terakhir, setelah selesainya seluruh proses gambar, tahap verifikasi sangat penting. Pemeriksaan kembali setiap tampilan dengan mengacu pada garis bantuan (construction lines) memastikan bahwa tidak ada kesalahan dalam transkripsi dimensi dan posisi. Proses verifikasi ini merupakan praktik standar dalam dunia teknik dan arsitektur untuk mendukung integritas gambar sebagai dokumen teknis.
