Desvelando el Misterio: ¿Dónde se Añade la Dirección MAC en el Modelo OSI?

El modelo OSI (Open Systems Interconnection) es fundamental para entender cómo los dispositivos se comunican en una red. Un aspecto clave de este modelo es el proceso de encapsulación, donde los datos viajan a través de diferentes capas, y cada una añade información de control esencial. Una pregunta común es: ¿en qué capa específica se agrega la dirección MAC (Media Access Control) de origen a la Unidad de Datos de Protocolo (PDU)?

Puntos Clave

La Capa de Enlace de Datos (Capa 2): Es la capa del modelo OSI responsable de añadir tanto la dirección MAC de origen como la de destino a la PDU durante la encapsulación.
Encapsulación en Tramas: En la Capa 2, la PDU de la capa superior (paquete) se encapsula en una unidad llamada "trama" (frame), que incluye las direcciones MAC en su encabezado.
Comunicación Local: Las direcciones MAC son cruciales para la entrega de datos dentro de la misma red local (segmento LAN), permitiendo que los dispositivos se identifiquen y comuniquen directamente.

Comprendiendo el Modelo OSI y la Encapsulación

El modelo OSI organiza las funciones de red en siete capas lógicas. Cuando un dispositivo envía datos, estos descienden a través de las capas, desde la Capa de Aplicación (Capa 7) hasta la Capa Física (Capa 1). En cada capa (excepto la física), se añade información de control (encabezados y, a veces, tráileres) a los datos recibidos de la capa superior. Este proceso se llama encapsulación.

La PDU es el nombre que recibe la unidad de datos en cada capa:

Capas 7, 6, 5 (Aplicación, Presentación, Sesión): Datos
Capa 4 (Transporte): Segmento (TCP) o Datagrama (UDP)
Capa 3 (Red): Paquete
Capa 2 (Enlace de Datos): Trama
Capa 1 (Física): Bits

El Rol Crucial de la Capa de Enlace de Datos (Capa 2)

La Capa de Enlace de Datos tiene la responsabilidad fundamental de transferir datos de manera fiable a través del medio físico local. Para lograr esto, realiza varias funciones clave:

Tramado (Framing): Encapsula los paquetes recibidos de la Capa de Red (Capa 3) en tramas.
Direccionamiento Físico: Añade las direcciones MAC de origen y destino al encabezado de la trama.
Control de Errores: A menudo añade un tráiler (como una secuencia de verificación de trama o FCS) para detectar errores de transmisión.
Control de Acceso al Medio (MAC): Gestiona cómo los dispositivos acceden al medio de red compartido.

¿Por Qué la Dirección MAC se Añade Aquí?

La dirección MAC es un identificador único de 48 bits asignado al hardware de red (como una tarjeta de red o NIC). Funciona a nivel local, dentro de la misma red o subred. Cuando un dispositivo necesita enviar datos a otro en la misma red local, utiliza la dirección MAC del destino para dirigir la trama directamente a ese dispositivo. La dirección MAC de origen se incluye para que el receptor sepa quién envió la trama.

Por lo tanto, durante la encapsulación, cuando un paquete IP llega a la Capa de Enlace de Datos, esta capa construye una trama añadiendo un encabezado que contiene las direcciones MAC de origen y destino, y un tráiler para la detección de errores. Esta trama está lista para ser enviada a través del medio físico.

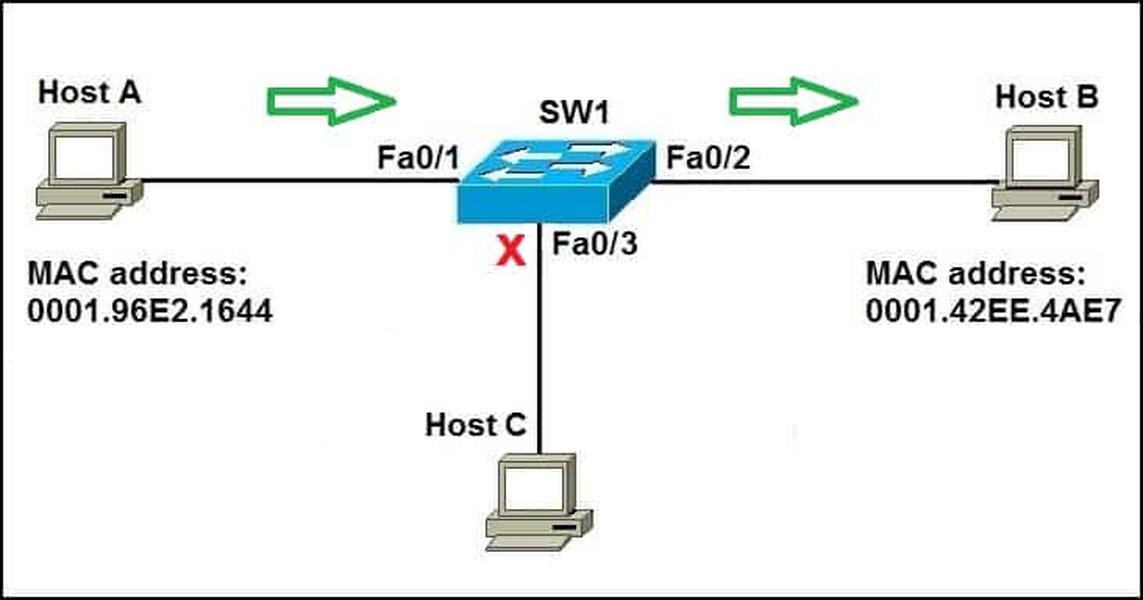

Diagrama que muestra cómo un switch reenvía tramas usando direcciones MAC

Ilustración de cómo un switch utiliza las direcciones MAC (aprendidas en la Capa 2) para reenviar tramas al puerto correcto dentro de una red local.

¿Por Qué No en Otras Capas?

Capa de Aplicación (Capa 7): Se centra en la interfaz con el usuario y los protocolos de aplicación (HTTP, SMTP). No maneja direccionamiento de red.
Capa de Presentación (Capa 6): Se ocupa del formato, cifrado y compresión de datos. No está involucrada en el direccionamiento.
Capa de Transporte (Capa 4): Gestiona la comunicación de extremo a extremo y utiliza números de puerto para identificar aplicaciones, no direcciones MAC para identificar dispositivos físicos.
Capa de Red (Capa 3): Utiliza direcciones lógicas (direcciones IP) para el enrutamiento entre diferentes redes, no direcciones físicas MAC para la entrega local.

En conclusión, basándose en la función específica de cada capa del modelo OSI y el propósito de las direcciones MAC, queda claro que la Capa de Enlace de Datos (Capa 2) es donde se agrega la dirección MAC de origen a la PDU (que se convierte en una trama) durante el proceso de encapsulación.

Visualizando la Encapsulación OSI

El siguiente diagrama de mapa mental ilustra las capas del modelo OSI y la información clave añadida durante la encapsulación en cada nivel, destacando dónde encajan las direcciones MAC.

mindmap root((Encapsulación OSI)) L7[Capa 7: Aplicación] PDU7[Datos] L6[Capa 6: Presentación] PDU6[Datos (formateados)] L5[Capa 5: Sesión] PDU5[Datos (con control de sesión)] L4[Capa 4: Transporte] PDU4[Segmento/Datagrama] info4[+ Encabezado de Transporte
(Puertos Origen/Destino)] L3[Capa 3: Red] PDU3[Paquete] info3[+ Encabezado de Red
(IP Origen/Destino)] L2[Capa 2: Enlace de Datos] PDU2[Trama] info2[+ Encabezado de Enlace
(MAC Origen/Destino)
+ Tráiler (FCS)] L1[Capa 1: Física] PDU1[Bits]

Como muestra el mapa mental, el paquete de la Capa 3 se entrega a la Capa 2, que lo envuelve con un encabezado que contiene las direcciones MAC y un tráiler, formando una trama lista para la transmisión física.

Comparativa de Funciones Clave por Capa OSI

Para entender mejor las distintas responsabilidades, este gráfico de radar compara cualitativamente algunas funciones clave entre capas seleccionadas del modelo OSI. Observe cómo el "Alcance del Direccionamiento" varía significativamente, siendo local para la Capa de Enlace de Datos.

Este gráfico destaca las diferencias funcionales: la Capa de Enlace de Datos (L2) se enfoca en la entrega local con alta detección de errores a nivel de trama, mientras que la Capa de Red (L3) maneja el direccionamiento entre redes y la Capa de Transporte (L4) se concentra en la fiabilidad y el control de flujo de extremo a extremo.

Profundizando en la Capa de Enlace de Datos

Este vídeo ofrece una explicación detallada sobre la Capa 2 del modelo OSI, la Capa de Enlace de Datos, cubriendo sus funciones principales, incluyendo el direccionamiento MAC y el tramado, que son directamente relevantes para entender dónde y por qué se añade la dirección MAC.

El vídeo explora cómo esta capa prepara los datos para la transmisión física, gestionando el acceso al medio y asegurando que las tramas lleguen al destino correcto dentro de la red local mediante el uso de direcciones MAC.

Comparativa: Direccionamiento en Capa 2 vs. Capa 3

Es fundamental distinguir entre el direccionamiento utilizado en la Capa de Enlace de Datos (MAC) y el utilizado en la Capa de Red (IP). La siguiente tabla resume las diferencias clave:

Característica	Capa de Enlace de Datos (Capa 2)	Capa de Red (Capa 3)
PDU	Trama (Frame)	Paquete (Packet)
Tipo de Dirección	Dirección MAC (Física, Hardware)	Dirección IP (Lógica, Configurable)
Alcance	Red Local (Segmento LAN, misma subred)	Entre Redes (Internetwork, enrutamiento global)
Modificabilidad	Generalmente fija (asignada por fabricante)	Asignada y modificable (manual o DHCP)
Propósito Principal	Identificación única de interfaz en red local	Identificación de host en la red global y enrutamiento
Dispositivo Típico	Switch, Bridge, Tarjeta de Red (NIC)	Router
Ejemplo de Protocolo	Ethernet, Wi-Fi (IEEE 802.11), PPP	IP (IPv4, IPv6), ICMP, IGMP

Mientras que las direcciones IP guían los paquetes a través de diferentes redes hasta la red de destino correcta, las direcciones MAC aseguran que, una vez en la red local correcta, la trama llegue al dispositivo específico adecuado.
