Dominando Cisco Packet Tracer: Diferencias y Usos del Modo Lógico y Físico

Explora cómo estas dos perspectivas de simulación te permiten visualizar y entender redes completas desde diferentes ángulos

packet-tracer-logical-physical-modes-comparison-0h6bd8p6

Puntos Clave sobre los Modos de Packet Tracer

  • El modo lógico permite diseñar y configurar redes enfocándose en la topología y conexiones abstractas sin preocuparse por limitaciones físicas
  • El modo físico simula la disposición real de los dispositivos en un entorno, incluyendo aspectos como distancias y distribución en edificios
  • Cambiar entre ambos modos (Shift+L para lógico, Shift+P para físico) ofrece una comprensión integral de la planificación e implementación de redes

¿Qué es Cisco Packet Tracer?

Cisco Packet Tracer es una herramienta de simulación de redes desarrollada por Cisco que permite a estudiantes y profesionales crear y probar topologías de red virtuales. Esta herramienta educativa es fundamental para el aprendizaje de conceptos de redes, IoT y ciberseguridad, permitiendo a los usuarios practicar en un entorno seguro antes de trabajar con equipos físicos reales.

Una de las características más potentes de Packet Tracer es la capacidad de alternar entre dos modos de visualización distintos: el modo lógico y el modo físico. Cada uno ofrece perspectivas diferentes sobre la misma red, permitiendo a los usuarios comprender tanto el diseño abstracto como la implementación real de una infraestructura de red.

Video demostrativo de los modos lógico y físico en Packet Tracer, donde se explica cómo alternar entre ambas vistas y sus funcionalidades principales.

Modo Lógico: El Diseño Abstracto de la Red

Características Principales del Modo Lógico

El modo lógico en Packet Tracer permite a los usuarios concentrarse en la topología abstracta de la red, enfocándose exclusivamente en las conexiones y configuraciones entre dispositivos sin preocuparse por restricciones físicas. Este modo es ideal para diseñar esquemas de red, planificar direccionamientos IP y configurar protocolos de enrutamiento.

Representación Visual Simplificada

En el modo lógico, los dispositivos de red se muestran como iconos simplificados, permitiendo visualizar claramente las conexiones y relaciones entre ellos. Los routers, switches, servidores y dispositivos finales se representan de manera esquemática, facilitando la comprensión de la estructura lógica de la red.

Configuración y Experimentación Rápida

Este modo facilita la modificación y experimentación con configuraciones de red, permitiendo cambios rápidos sin preocuparse por las limitaciones físicas. Es ideal para probar diferentes escenarios de enrutamiento, VLANs, ACLs y otros aspectos de configuración de red.

Se puede acceder al modo lógico presionando la combinación de teclas Shift + L, lo que permite alternar rápidamente desde cualquier otra vista en Packet Tracer.

Modo Físico: La Implementación Real

Características Principales del Modo Físico

El modo físico ofrece una representación más realista de cómo se implementaría la red en un entorno real. Este modo muestra la disposición física de los dispositivos en edificios, oficinas o armarios de cableado, ofreciendo una perspectiva práctica sobre la infraestructura de red.

Simulación de Entornos Reales

En el modo físico, los usuarios pueden ubicar dispositivos en representaciones de espacios físicos como edificios, pisos, oficinas o racks. Esto permite planificar la distribución real de equipos y comprender mejor aspectos como la longitud del cableado, distribución en armarios y organización de dispositivos en salas de servidores.

Consideración de Limitaciones Físicas

Este modo ayuda a identificar posibles problemas relacionados con la implementación física, como distancias máximas de cableado, limitaciones de espacio en racks o consideraciones de refrigeración. Es esencial para planificar implementaciones reales de manera efectiva.

Se puede acceder al modo físico presionando la combinación de teclas Shift + P, facilitando el cambio rápido entre diferentes vistas.

Comparación Visual: Modo Lógico vs. Modo Físico

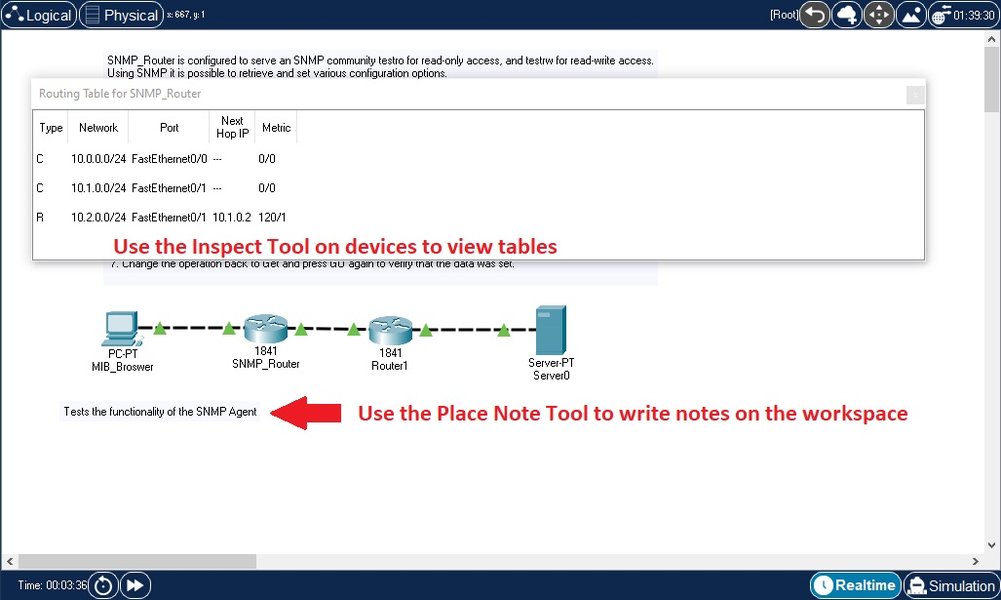

Modo Lógico en Packet Tracer

Modo Lógico: Representación abstracta de la topología de red, enfocada en conexiones y configuraciones.

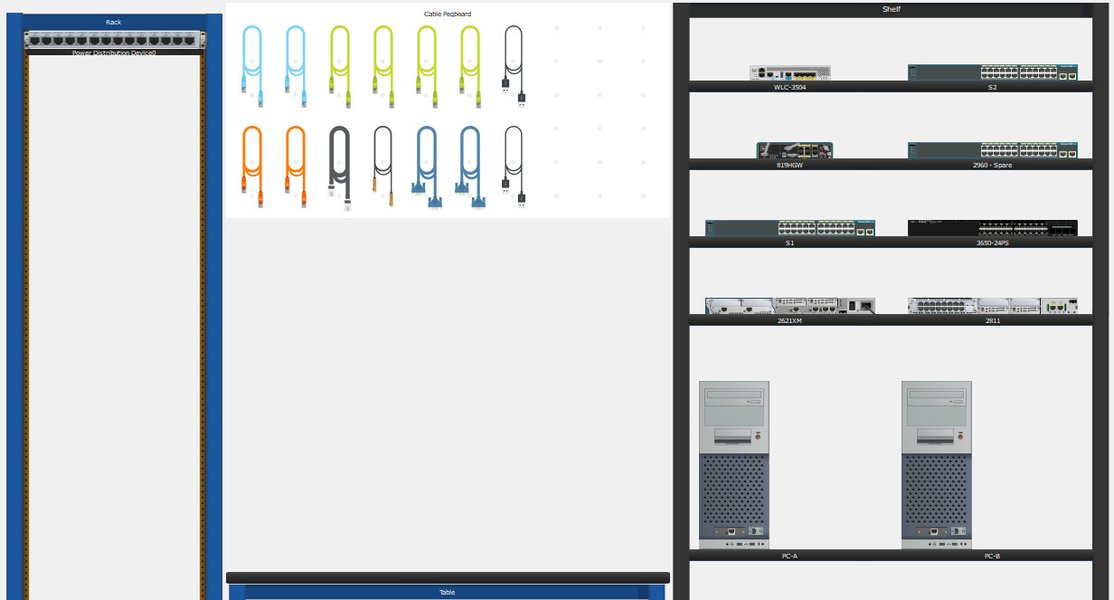

Modo Físico en Packet Tracer

Modo Físico: Representación de la distribución real de dispositivos en un entorno físico como edificios o racks.

Aspecto Modo Lógico Modo Físico
Enfoque principal Topología de red y configuraciones Distribución física de dispositivos
Representación Abstracta y esquemática Realista y detallada
Ideal para Diseño de topologías, configuración de protocolos Planificación de implementación, distribución de equipos
Limitaciones No considera restricciones físicas Mayor complejidad para modificaciones rápidas
Acceso rápido Shift + L Shift + P
Enfoque educativo Comprensión conceptual de protocolos y configuraciones Aspectos prácticos de implementación y distribución

Análisis Comparativo de Capacidades

A continuación se presenta una visualización de cómo se comparan los modos lógico y físico en diferentes aspectos importantes para el diseño y la implementación de redes:

Como podemos observar en el gráfico, el modo lógico destaca en aspectos como la facilidad de diseño, visualización de topologías y configuración rápida, mientras que el modo físico sobresale en la planificación física, distribución de equipos y representación realista del entorno.

Mapa Mental: Navegando por los Modos de Packet Tracer

Este mapa mental presenta una visión general de las características, aplicaciones y ventajas de ambos modos en Packet Tracer, para ayudar a entender mejor cuándo y cómo utilizar cada uno:

mindmap root["Cisco Packet Tracer"] Modo Lógico Características ["Representación abstracta de la red"] ["Enfoque en topología y conexiones"] ["Vista simplificada de dispositivos"] ["Acceso rápido con Shift+L"] Aplicaciones ["Diseño inicial de redes"] ["Configuración de protocolos"] ["Pruebas de conectividad"] ["Simulación de tráfico"] Ventajas ["Manipulación rápida de elementos"] ["Facilita la comprensión conceptual"] ["Ideal para pruebas de configuración"] Modo Físico Características ["Representación realista del entorno"] ["Muestra ubicación física de dispositivos"] ["Simula edificios, pisos y racks"] ["Acceso rápido con Shift+P"] Aplicaciones ["Planificación de implementación real"] ["Distribución de equipos en ubicaciones"] ["Consideración de limitaciones físicas"] ["Documentación de infraestructura"] Ventajas ["Visión realista de la implementación"] ["Ayuda a anticipar problemas físicos"] ["Facilita la comunicación con clientes"] Usos Educativos ["Prácticas 1.0.5: Exploración de ambos modos"] ["Comprensión completa del ciclo de vida de redes"] ["Transición entre diseño e implementación"] ["Desarrollo de habilidades prácticas"]

Usos Prácticos en Entornos Educativos y Profesionales

Aplicaciones Educativas

En entornos educativos, Packet Tracer con sus modos lógico y físico ofrece a los estudiantes una experiencia de aprendizaje completa. La práctica 1.0.5 "Exploración del Modo Lógico y Físico" es un ejemplo común de actividad que introduce a los estudiantes en el uso de ambos modos, permitiéndoles:

  • Investigar la barra de herramientas y categorías de dispositivos
  • Explorar dispositivos en armarios de cableado virtuales
  • Conectar dispositivos finales a elementos de red
  • Configurar nombres de host y direcciones IP
  • Comprender la topología completa desde diferentes perspectivas

Aplicaciones Profesionales

En entornos profesionales, ambos modos son útiles en diferentes etapas del diseño e implementación de redes:

Modo Lógico en Proyectos Reales

  • Diseño inicial y planificación conceptual de redes
  • Documentación de topologías para presentaciones a clientes
  • Pruebas de configuraciones antes de la implementación
  • Solución de problemas de enrutamiento y configuración

Modo Físico en Proyectos Reales

  • Planificación detallada de la ubicación de equipos
  • Estimación de necesidades de cableado y conexiones
  • Visualización de la distribución en edificios y salas
  • Documentación detallada para técnicos de instalación

La capacidad de alternar entre ambos modos permite a los profesionales tener una visión integral del proyecto de red, desde la concepción hasta la implementación.

Imágenes de Referencia

Exploración de Modos Lógico y Físico

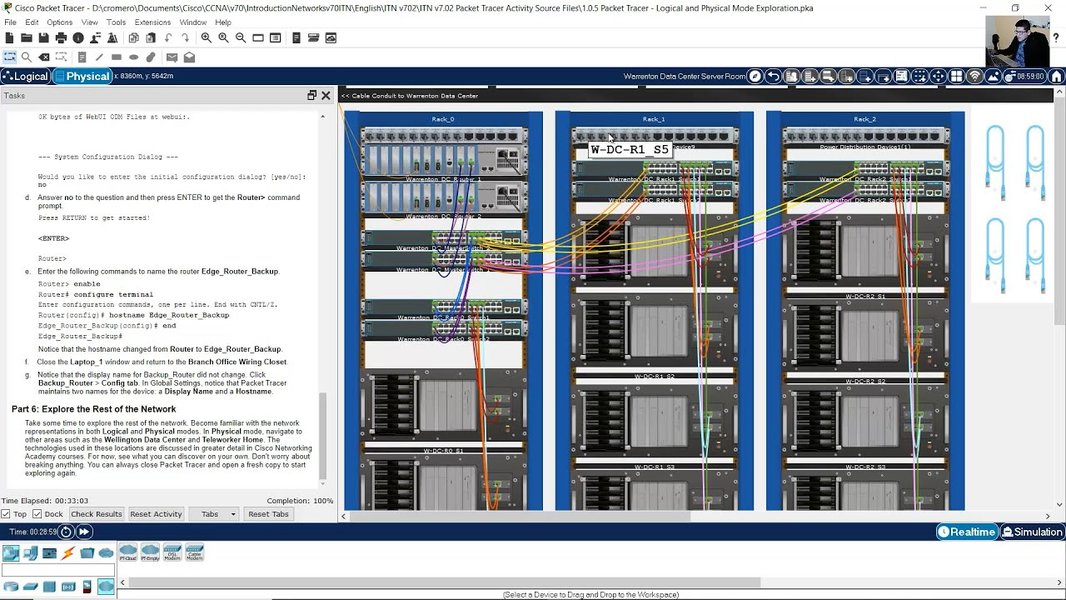

Práctica 1.0.5: Exploración guiada de los modos lógico y físico en Packet Tracer, una actividad fundamental para comprender ambas perspectivas de visualización.

Configuración de Switches en Modo Físico

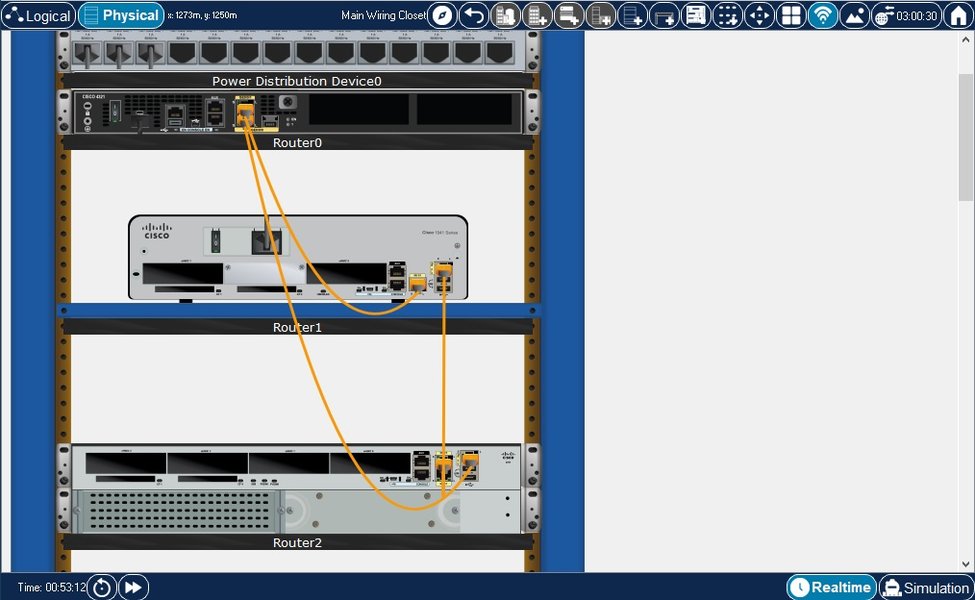

Configuración en Modo Físico: Vista de la configuración de switches y dispositivos finales en el modo físico, mostrando la disposición en racks virtuales.

Preguntas Frecuentes

¿Cuál es la diferencia principal entre el modo lógico y el modo físico en Packet Tracer?

La diferencia principal radica en su enfoque: el modo lógico se centra en la topología abstracta y las conexiones entre dispositivos, permitiendo diseñar y configurar la red sin preocuparse por restricciones físicas. El modo físico, en cambio, representa la implementación real de los dispositivos en un entorno físico, incluyendo edificios, pisos y racks, ayudando a planificar la distribución física de los equipos.

¿Cómo puedo cambiar entre el modo lógico y físico en Packet Tracer?

Puedes cambiar rápidamente entre ambos modos usando atajos de teclado: Shift+L para acceder al modo lógico y Shift+P para el modo físico. También puedes utilizar los botones correspondientes en la interfaz de Packet Tracer, generalmente ubicados en la esquina inferior derecha de la ventana principal.

¿Afecta la configuración de los dispositivos cuando cambio entre modos?

No, la configuración de los dispositivos se mantiene independientemente del modo que estés utilizando. Ambos modos son simplemente diferentes formas de visualizar la misma red. Cualquier cambio de configuración que realices en un modo se reflejará automáticamente cuando cambies al otro modo, ya que están trabajando con los mismos dispositivos virtuales.

¿Cuál de los dos modos es mejor para aprender sobre redes?

Ambos modos son complementarios y valiosos para el aprendizaje. El modo lógico es excelente para comprender conceptos fundamentales de redes, protocolos y configuraciones. El modo físico es ideal para entender aspectos prácticos de implementación. Para un aprendizaje completo, se recomienda utilizar ambos modos, comenzando con el lógico para diseñar la red y luego cambiar al físico para planificar la implementación.

¿Se pueden realizar simulaciones en ambos modos?

Sí, las simulaciones de tráfico de red y pruebas de conectividad pueden realizarse tanto en modo lógico como físico. Sin embargo, el modo lógico suele ser más práctico para visualizar el flujo de paquetes a través de la red, ya que ofrece una vista más clara de las conexiones entre dispositivos. El modo de simulación específico (donde se pueden ver los paquetes moviéndose por la red) es accesible desde cualquiera de los dos modos de visualización.
