解锁高效性能洞察：构建包含多维图表的专业性能测试报告

一份详尽的指南，助您利用柱状图、折线图、饼图和趋势图清晰呈现测试结果，驱动系统优化。

性能测试是确保软件系统在高负载下依然稳定、高效运行的关键环节。一份优秀的性能测试报告不仅记录了测试过程和原始数据，更重要的是通过直观的可视化方式（如图表）揭示系统性能表现、定位瓶颈，并为后续优化提供明确指导。本指南将为您提供一个全面的性能测试报告模板，重点介绍如何整合柱状图、折线图、饼图和趋势图，使您的报告更具说服力和洞察力。

核心洞察与关键要点

可视化是关键：
图表能将复杂数据转化为易于理解的视觉信息，快速揭示性能趋势和瓶颈。
结构化报告：
遵循标准的报告结构（如概述、环境、指标、场景、结果、分析、结论）能确保信息的完整性和逻辑性。
数据驱动决策：
详实的测试数据和深入的图表分析是做出明智优化决策的基础。

性能测试报告模板详解

以下是一个结构化的性能测试报告模板，您可以根据具体项目需求进行调整和补充。

1. 报告概述 (Report Overview)

1.1 测试目的 (Test Purpose)

清晰阐述本次性能测试的主要目标。例如：评估系统在预期用户负载下的响应时间、吞吐量和资源利用率；验证系统在高并发场景下的稳定性和可扩展性；找出系统当前的性能瓶颈并提出优化建议。

1.2 测试范围 (Test Scope)

明确本次性能测试所覆盖的系统模块、业务流程、接口或功能点。同时，也应说明未包含在测试范围内的部分及其原因。例如，本次测试重点关注核心交易模块，不包括后台管理功能。

1.3 测试时间与周期 (Test Time and Duration)

记录性能测试执行的具体日期、开始时间、结束时间以及总持续时长。

1.4 参与人员与职责 (Participants and Roles)

列出参与本次性能测试的相关人员及其角色，如测试工程师、开发工程师、运维工程师、项目经理等。

2. 测试环境与配置 (Test Environment and Configuration)

2.1 硬件环境 (Hardware Environment)

详细描述测试所使用的服务器硬件配置，包括：

应用服务器：CPU型号与核心数、内存大小、磁盘类型与容量、网卡速率。
数据库服务器：同上。
负载生成器（压测机）：CPU型号与核心数、内存大小、网卡速率。
网络设备：交换机、路由器型号和带宽。

2.2 软件环境 (Software Environment)

列出测试环境中所涉及的软件及其版本信息：

操作系统：例如 CentOS 7.9, Windows Server 2019。
Web服务器：例如 Nginx 1.20, Apache 2.4。
应用服务器/中间件：例如 Tomcat 9.0, JBoss EAP 7.3, Node.js 18.x。
数据库：例如 MySQL 8.0, Oracle 19c, MongoDB 6.0。
编程语言/框架版本：例如 Java 11 (Spring Boot 2.7), Python 3.9 (Django 4.0)。
被测应用版本号。

2.3 网络拓扑 (Network Topology)

建议使用图表形式展示测试环境的网络连接方式，清晰标明负载机、应用服务器、数据库服务器及其他相关组件之间的网络关系和带宽情况。

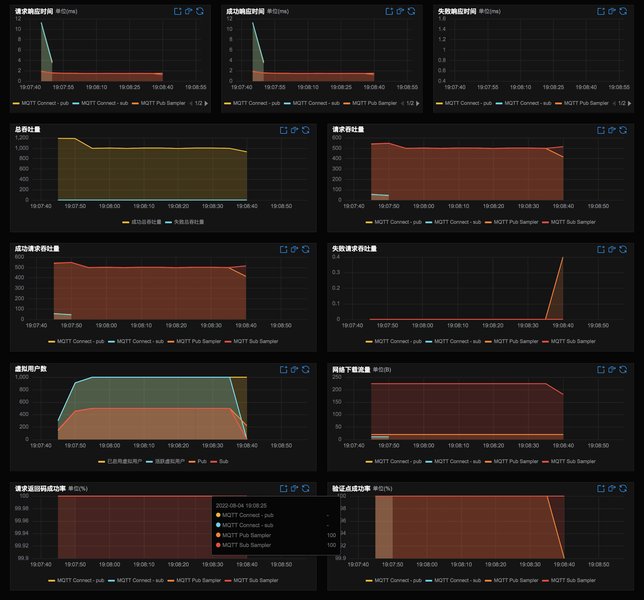

示例：测试环境监控仪表盘可能包含多种图表

2.4 测试工具 (Test Tools)

列出本次性能测试所使用的工具及其版本：

负载测试工具：例如 Apache JMeter 5.5, LoadRunner 2023, Locust 2.15。
监控工具：例如 Prometheus, Grafana, Zabbix, Dynatrace, 阿里云ARMS。
分析工具：例如 Excel, Python (Pandas, Matplotlib), R。

3. 性能测试需求与指标 (Performance Test Requirements and Metrics)

3.1 业务量需求 (Business Volume Requirements)

根据业务预期，明确关键业务场景的并发用户数、日均交易量、峰值交易量等。

3.2 关键性能指标 (Key Performance Indicators - KPIs)

定义本次测试需要关注和衡量的核心性能指标及其可接受阈值或目标值：

响应时间 (Response Time): 用户发起请求到收到完整响应所花费的时间。通常关注平均响应时间、90th/95th/99th 百分位响应时间、最大响应时间。例如：核心交易平均响应时间 ≤ 2秒。
吞吐量 (Throughput - TPS/QPS): 系统在单位时间内成功处理的事务数 (Transactions Per Second) 或请求数 (Queries Per Second)。例如：系统峰值TPS ≥ 1000。
并发用户数 (Concurrent Users): 系统能够同时支持的活跃用户数量。
错误率 (Error Rate): 测试期间失败的请求数占总请求数的百分比。例如：错误率 ≤ 0.1%。
系统资源利用率 (System Resource Utilization):
- CPU利用率：服务器CPU的繁忙程度，通常要求平均值 ≤ 70-80%。
- 内存利用率：服务器内存的使用情况，避免内存溢出。
- 磁盘I/O：磁盘读写速率和等待时间。
- 网络I/O：网络带宽使用率。

4. 测试场景设计与执行 (Test Scenario Design and Execution)

详细描述为达成测试目标而设计的各种测试场景。

4.1 基准测试 (Baseline Test)

在较低负载（例如单用户或少量并发用户）下运行，获取系统在理想状态下的性能基线数据。

4.2 负载测试 (Load Test)

逐步增加并发用户数或请求速率，观察系统各项性能指标的变化趋势，直到达到预期负载目标或系统出现性能拐点。

4.3 压力测试 (Stress Test)

持续增加负载，超越系统预期的处理能力，测试系统在极限负载下的表现、稳定性以及可能出现的瓶颈点。

4.4 稳定性测试 (Stability/Soak Test)

在正常或较高负载下长时间运行（例如8小时、24小时），观察系统是否存在内存泄漏、性能衰减等问题，验证系统的长期稳定性。

4.5 测试数据准备 (Test Data Preparation)

说明测试数据的来源、规模、分布特征以及如何准备，确保测试数据尽可能接近真实生产环境。

性能测试结果与多维图表分析

这是性能测试报告的核心部分，通过各种图表直观展示测试数据，并进行深入分析。

图表在性能报告中的作用

下面的Mermaid.js思维导图概述了性能测试报告的主要组成部分，并突出了图表在结果分析中的核心地位。图表帮助我们将抽象的数据转化为易于理解的视觉模式，从而快速识别性能趋势、瓶颈和异常情况。

mindmap root["性能测试报告 (Performance Test Report)"] id1["1. 概述 (Overview)"] id1a["测试目的 (Test Purpose)"] id1b["测试范围 (Test Scope)"] id1c["测试时间与周期 (Test Time & Duration)"] id2["2. 测试环境与配置 (Environment & Configuration)"] id2a["硬件环境 (Hardware)"] id2b["软件环境 (Software)"] id2c["网络拓扑 (Network Topology)"] id2d["测试工具 (Test Tools)"] id3["3. 性能需求与指标 (Requirements & Metrics)"] id3a["业务量需求 (Business Volume)"] id3b["关键性能指标 (KPIs)
- 响应时间
- 吞吐量 (TPS)
- 错误率
- 资源利用率"] id4["4. 测试场景与执行 (Scenarios & Execution)"] id4a["基准测试 (Baseline Test)"] id4b["负载测试 (Load Test)"] id4c["压力测试 (Stress Test)"] id4d["稳定性测试 (Stability Test)"] id5["5. 测试结果与分析 (Results & Analysis)"] id5a["数据汇总表 (Data Summary Table)"] id5b["图表可视化 (Chart Visualization)"] id5b1["柱状图 (Bar Chart)
- 不同场景TPS对比"] id5b2["折线图 (Line Chart)
- 响应时间随并发数变化"] id5b3["饼图 (Pie Chart)
- 错误类型分布"] id5b4["趋势图 (Trend Chart)
- 资源利用率长期趋势"] id5c["瓶颈分析 (Bottleneck Analysis)"] id5d["问题列表 (Issue List)"] id6["6. 结论与建议 (Conclusion & Recommendations)"] id6a["性能评估总结 (Performance Summary)"] id6b["优化建议 (Optimization Suggestions)"] id6c["风险评估 (Risk Assessment)"] id7["7. 附录 (Appendix)"] id7a["原始数据 (Raw Data)"] id7b["测试脚本 (Test Scripts)"] id7c["配置文件 (Configuration Files)"]

通过这样的结构，报告能够系统地呈现测试的全过程和结果。

5.1 关键指标汇总表 (Key Metrics Summary Table)

首先，用表格形式总结各测试场景下的核心性能指标数据，为后续图表分析提供数据概览。

测试场景 (Test Scenario)	并发用户数 (Concurrent Users)	平均响应时间 (ms) (Avg. Response Time)	峰值TPS (Peak TPS)	错误率 (%) (Error Rate)	平均CPU利用率 (%) (Avg. CPU Usage)
基准测试 (Baseline Test)	10	150	80	0.05%	15%
500并发用户负载测试 (500 VUser Load Test)	500	450	1200	0.5%	60%
1000并发用户压力测试 (1000 VUser Stress Test)	1000	1200	800 (出现拐点)	2.5%	85% (瓶颈)
稳定性测试 (8小时) (Stability Test - 8 hours)	400 (持续)	500 (稳定)	1150 (稳定)	0.6% (偶发)	65% (持续稳定)

注意：上表数据为示例，请替换为实际测试结果。

5.2 柱状图分析 (Bar Chart Analysis)

柱状图非常适合比较不同类别或场景下的离散数据。例如：

不同业务模块的平均响应时间对比：如下图所示，可以直观看出哪些模块响应较慢。
不同测试阶段的TPS对比：展示系统在不同负载下的处理能力。

示例柱状图：不同操作的性能表现对比

分析：从柱状图中可以清晰看到，“复杂查询X”的执行时间远高于其他操作，可能是一个潜在的优化点。

5.3 折线图分析 (Line Chart Analysis)

折线图用于展示数据随某一连续变量（通常是时间或并发用户数）变化的趋势。例如：

响应时间随并发用户数变化曲线：观察系统响应时间如何随着负载增加而变化，判断性能拐点。
TPS随并发用户数变化曲线：评估系统的吞吐量增长趋势和饱和点。
CPU/内存利用率随时间变化曲线：在稳定性测试中，监控资源使用是否平稳，有无泄漏。

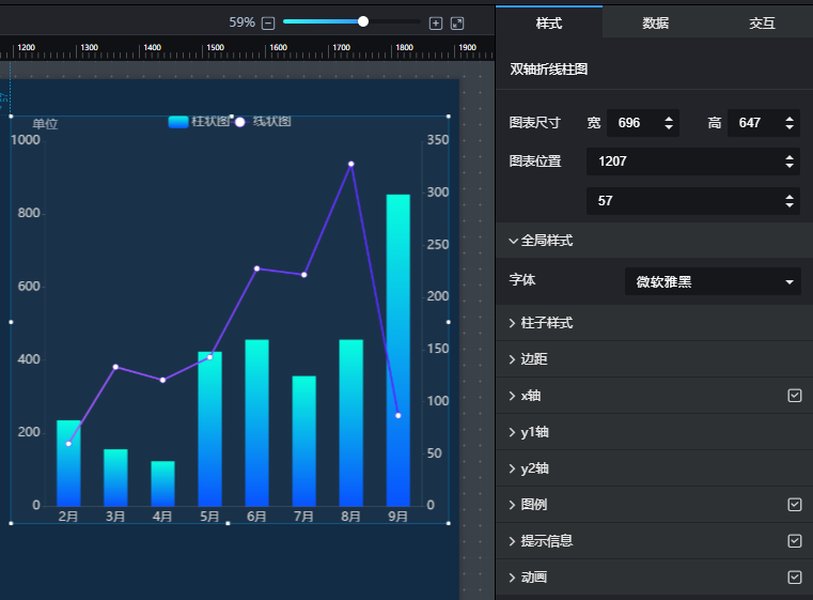

示例折线图与柱状图结合：可用于展示销售额和增长率等关联指标

分析：（假设上图为响应时间与并发用户数）当并发用户数超过800后，响应时间曲线急剧上升，表明系统在该点附近开始出现性能瓶颈。

5.4 饼图分析 (Pie Chart Analysis)

饼图适合展示各部分占总体的比例关系。例如：

不同错误类型的分布：帮助定位主要错误原因（如5xx服务器错误、4xx客户端错误、超时错误）。
不同事务的耗时占比：在一个复杂业务流程中，分析各子事务的耗时百分比。

[此处可插入一个示例饼图，例如显示HTTP错误码(200, 404, 500, 503)的分布比例]

分析：若饼图显示503 (Service Unavailable) 错误占比最高，则应重点排查后端服务过载或连接池耗尽等问题。

5.5 趋势图/聚合图分析 (Trend/Aggregated Chart Analysis)

趋势图通常指长时间跨度或多次测试结果的对比，以观察性能的演进趋势。这通常也通过折线图实现，但更侧重于“趋势”的解读。

下面的雷达图（Radar Chart）是一种特殊的多维趋势图，可以综合评估系统在多个关键性能维度上的表现。例如，我们可以比较系统在基准测试、负载测试和压力测试三个阶段，其响应时间、吞吐量、并发能力、资源利用率、稳定性和错误率（在此图中，错误率越高代表表现越差，其他指标越高越好）的综合得分或表现等级。

分析：雷达图显示，在基准测试中，系统各项指标表现均衡且良好。进入负载测试后，响应时间和稳定性略有下降，但吞吐量和并发能力得到提升。而在压力测试下，各项指标均有明显下降，特别是资源利用率（在此假设图示中表现为较低分值，代表利用率过高或不合理），表明系统已达瓶颈。这种图表有助于宏观把握系统在不同压力等级下的综合性能画像。

5.6 性能瓶颈分析 (Performance Bottleneck Analysis)

结合上述图表和数据，详细分析测试过程中发现的性能瓶颈：

应用层面：是否存在低效算法、过度同步、不合理的缓存策略、频繁GC等。
数据库层面：是否存在慢查询、索引缺失或失效、锁竞争、连接池不足等。
中间件层面：消息队列堆积、配置不当等。
系统资源层面：CPU、内存、磁盘I/O、网络带宽是否达到饱和。
架构层面：系统架构设计是否合理，是否存在单点故障或扩展性问题。

5.7 问题列表与跟踪 (Issue List and Tracking)

将分析出的具体性能问题整理成列表，包括问题描述、复现步骤、严重程度、影响范围、建议负责人，并链接到缺陷管理系统中的对应ID。

6. 结论与建议 (Conclusion and Recommendations)

6.1 性能评估总结 (Performance Evaluation Summary)

简明扼要地总结系统在本次性能测试中的整体表现，是否达到预期的性能目标。明确系统的优点和不足。

6.2 优化建议 (Optimization Suggestions)

针对识别出的性能瓶颈和问题，提出具体的、可操作的优化建议。建议应具有优先级，并说明预期的优化效果。例如：

代码层面：优化SQL查询语句 `SELECT * FROM large_table WHERE ...` 为只选择必要字段，并为 `WHERE` 条件中的字段添加索引。
配置层面：调整Tomcat线程池大小，增加数据库连接池的最大连接数。
架构层面：考虑对高并发模块引入缓存机制 (如Redis)，或对数据库进行读写分离。
硬件层面：若资源确实成为瓶颈且短期内无法通过软件优化解决，则建议升级服务器CPU或增加内存。
