Análise de Sequência de Fases em Sistemas Trifásicos

Explorando as diferenças e implicações das sequências ABC e ACB

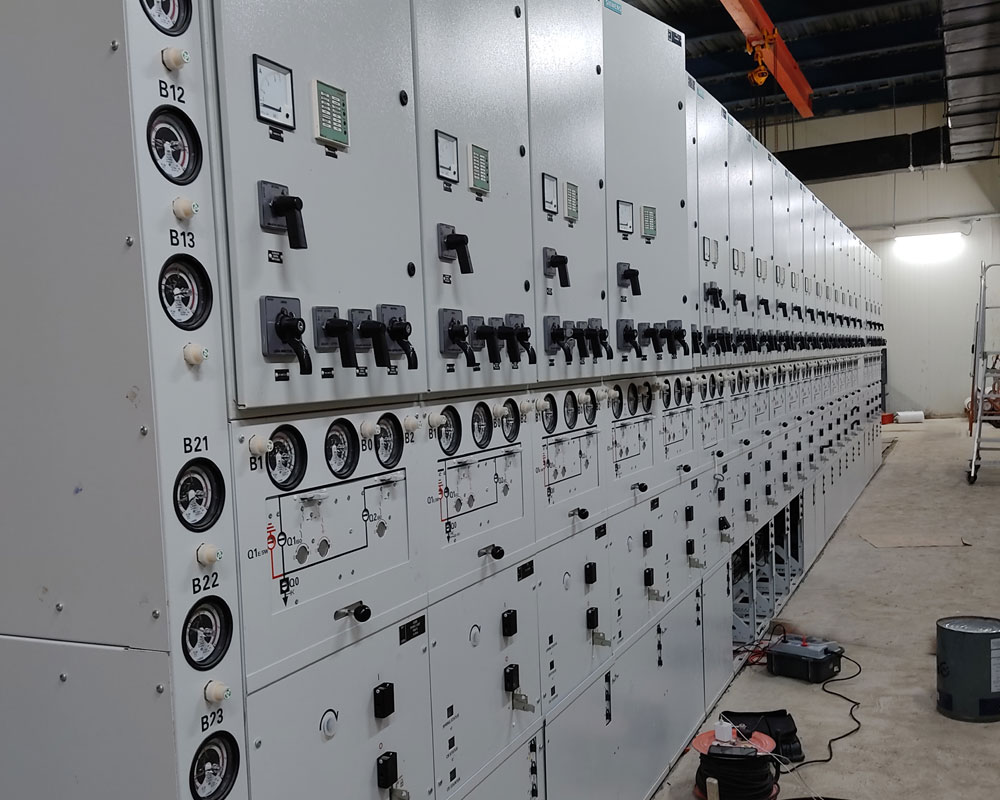

electrical panels, industrial motors, power grid equipment

Destaques Essenciais

Direção de Rotação: A ordem de pico das tensões determina o sentido de giro dos motores e equipamentos.
Proteção e Segurança: Relés de sequência de fase garantem a operação adequada e evitam danos aos equipamentos.
Análise e Cálculo: A compreensão detalhada dos defasamentos e decomposição simétrica do sistema é fundamental para a análise técnica.

Introdução aos Sistemas Trifásicos

Nos sistemas de energia trifásica, a sequência de fases é um parâmetro que define a ordem de realização dos picos de tensão nas três fases, geralmente designadas como A, B e C. Esta ordem é crucial para o funcionamento correto de muitos equipamentos elétricos, sendo especialmente importante para motores de indução e geradores. Uma sequência adequada garante que os equipamentos operem conforme o projeto, enquanto uma sequência errada pode causar a inversão do sentido de rotação e, consequentemente, danos operacionais.

Existem duas principais configurações de sequência de fases: a sequência direta (ABC) e a sequência inversa (ACB). Cada uma possui implicações distintas na operação dos sistemas, e a escolha da sequência correta é essencial para a eficiência e segurança dos processos industriais e de transmissão de energia.

Fundamentos e Conceitos Básicos

Definição de Sequência de Fases

A sequência de fases determina a ordem em que as fases de um sistema elétrico atingem seus picos de tensão. Em um sistema equilibrado, as três fases estão separadas por um ângulo de 120° no tempo. Se imaginarmos uma função senoidal para cada fase, essas funções estarão defasadas em 120° umas em relação às outras. Por exemplo, na sequência ABC, a tensão da fase A atinge o pico primeiro, seguida da fase B e, finalmente, a fase C. Em contrapartida, a sequência ACB inverte a ordem das fases B e C.

A definição e identificação da sequência correta assumem importância fundamental, pois influenciam diretamente o sentido de rotação dos motores de indução. Um motor conectado com a sequência correta funcionará de maneira adequada, gerando um campo magnético giratório que age de forma concordante com o projeto. Se a sequência estiver invertida, o sentido de rotação do motor será invertido, o que pode ser indesejável e até prejudicial para certos equipamentos.

Características da Sequência ABC

Sequência Direta ou Positiva

A sequência ABC, também chamada de sequência direta ou positiva, é a mais comumente utilizada em sistemas trifásicos. Nesta configuração:

A tensão da fase A atinge seu pico primeiro.
É seguida pela fase B, que apresenta um pico defasado em 120°.
A fase C atinge seu pico com um deslocamento adicional de 120° em relação à fase B.

Em termos práticos, a sequência ABC proporciona o sentido de rotação padrão para motores, normalmente no sentido anti-horário, desde que o sistema siga as convenções estabelecidas. Essa ordem também facilita a análise e o desenho de circuitos, já que muitos equipamentos e proteções são projetados considerando essa configuração.

Características da Sequência ACB

Sequência Inversa ou Negativa

A sequência ACB, também conhecida como sequência inversa ou negativa, possui uma ordem alterada:

A fase A ainda atinge seu pico primeiro.
Segue-se então a fase C, que assume o pico em lugar da fase B.
Finalmente, a fase B atinge seu pico.

Essa inversão na ordem impacta diretamente o sentido de rotação dos equipamentos. Por exemplo, se um motor é alimentado com uma sequência ACB, o campo magnético rotativo se inverterá, fazendo com que o motor gire no sentido oposto ao esperado. Em muitas aplicações, a sequência inversa é indesejada, podendo causar danos ou operacionais em sistemas que dependem de uma direção de rotação específica.

Implicações Práticas em Equipamentos Trifásicos

Impacto na Direção de Rotação

Um dos aspectos mais críticos da sequência de fases é seu efeito na direção de rotação de motores de indução. A operação de um motor depende do campo magnético rotativo gerado pelas correntes alternadas nas bobinas do motor. Quando a sequência de fases é alterada, o sentido do campo magnético muda, assim, invertendo a direção do giro.

Essa característica é utilizada de forma estratégica em diversas aplicações. Em sistemas onde a inversão da rotação é desejada, pode-se optar por uma sequência ACB. Contudo, para a maioria das aplicações industriais e comerciais, a sequência ABC é estabelecida como padrão para manter a uniformidade e segurança operacional.

Proteção e Relés de Sequência de Fase

Para assegurar o funcionamento correto dos sistemas elétricos, é comum o emprego de relés de sequência de fase, frequentemente referidos como função 47 na tabela ANSI. Estes dispositivos monitoram continuamente a ordem das fases e verificam se a sequência aplicada corresponde ao projeto esperado. Caso a sequência detectada seja incorreta, o relé pode acionar medidas de proteção para interromper a operação do equipamento e evitar danos.

Essa proteção é fundamental, principalmente em sistemas industriais onde uma falha inesperada pode provocar danos extensos e paradas não planejadas. O uso de relés de sequência de fase aumenta a confiabilidade do sistema e contribui para a manutenção preventiva.

Cálculos e Análise Técnica em Sistemas Trifásicos

Para engenheiros e técnicos que trabalham com sistemas elétricos, o conhecimento detalhado da sequência de fases é indispensável. Ao realizar cálculos de tensões e correntes, bem como a análise de falhas, é crucial considerar os defasamentos de 120° entre as fases. Essa abordagem contribui para a modelagem e compreensão dos fenômenos elétricos envolvidos.

A decomposição simétrica, conceituada por Fortescue, permite dividir um sistema trifásico em componentes positiva, negativa e zero. Essa técnica não só facilita a análise matemática, como também ajuda na identificação de desequilíbrios e problemas operacionais. Compreender a sequência de fases torna-se assim um elemento central para diagnósticos precisos e eficazes.

Por exemplo, ao calcular a tensão resultante em um sistema trifásico equilibrado, pode-se utilizar a seguinte expressão:

\( \displaystyle V_{resultante} = \sqrt{3} \times V_{fase} \)

Em que \( \displaystyle V_{fase} \) representa o valor eficaz da tensão de cada fase. Essa relação se baseia na configuração das fases e reforça a importância dos ângulos de defasagem.

Comparativo entre Sequência ABC e ACB

Resumo das Características

A seguir, apresentamos um comparativo detalhado em formato de tabela, ressaltando as principais diferenças entre a sequência ABC e a sequência ACB:

Característica	Sequência ABC	Sequência ACB
Ordem de Pico	A, B, C	A, C, B
Sentido de Rotação	Conforme padrão (normalmente anti-horário)	Invertido em relação à sequência padrão
Impacto Operacional	Equipamentos operam conforme projetado	Inversão de rotação em equipamentos, podendo afetar processos
Proteção	Relés configurados para sequências positivas	Podem requerer ajustes especiais em relés
Cálculos de Corrente	Utilizam defasagem correta de +120°	Utilizam defasagem com inversão das fases B e C

Aspectos Operacionais e de Manutenção

Verificação e Monitoramento

Em instalações e manutenções de sistemas elétricos industriais, a verificação da sequência de fases é uma etapa fundamental. Técnicos e engenheiros utilizam dispositivos como medidores específicos e relés de sequência de fase para assegurar que a conexão das fases esteja correta. Uma verificação inadequada pode levar a:

Riscos operacionais devido à inversão do sentido de rotação dos motores;
Falhas em sistemas automatizados que dependem de uma direção de rotação específica;
Problemas de sincronização entre múltiplos equipamentos;
Diminuição da eficiência do sistema elétrico.

A análise in loco, utilizando instrumentos de medição digital, permite identificar rapidamente quaisquer discrepâncias na sequência de fases. Esses instrumentos comumente exibem a ordem das fases e podem alertar para falhas antes que elas resultem em danos maiores. Um monitoramento contínuo proporciona maior confiabilidade do sistema e facilita a manutenção preventiva.

Impactos no Fator de Potência

Embora o fator de potência seja predominantemente influenciado por outras variáveis, uma sequência de fases incorreta pode contribuir para desequilíbrios no sistema, levando a uma diminuição na eficiência do fornecimento de energia. Esses desequilíbrios podem aumentar perdas resistivas e reduzir a eficiência global do sistema, especialmente em redes com muitos equipamentos conectados.

Garantir uma sequência correta contribui para um melhor perfil de corrente e tensão no sistema, o que, por sua vez, auxilia na manutenção do fator de potência dentro dos parâmetros recomendados.

Aspectos Teóricos e Práticos da Análise de Sequências

Decomposição Simétrica

A teoria de Fortescue sobre a decomposição simétrica permite dividir um sistema trifásico em três componentes: positiva, negativa e zero. Essa abordagem matemática é essencial para a análise de falhas e para o diagnóstico de desequilíbrios.

A componente positiva corresponde à sequência direta (ABC), enquanto a negativa reflete a sequência inversa (ACB). A análise dessas componentes auxilia na identificação dos problemas e na correção de sistemas que apresentam falhas de fase. Engenharia e técnicos utilizam esta técnica para realizar simulações e testes para validar a configuração elétrica instalada, garantindo a integridade do sistema.

Aplicações em Diferentes Contextos

A identificação e o controle da sequência de fases têm aplicações abrangentes em diversas áreas:

Indústria: Garante que motores e máquinas operem na direção correta, prevenindo acidentes e danos ao equipamento.
Sistemas de Geração de Energia: Optimiza a sincronia entre geradores e o sistema de distribuição, assegurando a estabilidade da rede.
Automação Residencial e Comercial: Em sistemas de controle, a sequência de fases pode afetar o desempenho de dispositivos confiáveis e a integração com sistemas de segurança.
Manutenção Preventiva: Técnicos podem usar dispositivos de monitoramento para detectar irregularidades na sequência de fases e corrigir problemas antes que se agravem.

Em todos esses contextos, a importância da correta determinação e monitoramento da sequência de fases não pode ser subestimada. Cada aplicação demanda cuidados específicos, e as soluções são desenvolvidas de forma a equilibrar segurança, eficiência e custo operacional.

Ferramentas e Equipamentos para Verificação

Equipamentos de Medição

Para garantir a precisão na identificação da sequência de fases, são empregadas diversas ferramentas de medição:

Multímetros Digitais: Capazes de medir tensões e identificar a ordem das fases.
Relés de Sequência de Fase: Funcionam como equipamentos de proteção, configurando alertas em caso de sequência inadequada.
Analisadores de Qualidade de Energia: Permitem uma análise mais detalhada dos parâmetros do sistema, como defasagens, distorções e desequilíbrios.

Esses instrumentos são essenciais para a manutenção e verificação das condições operacionais de sistemas trifásicos. De uso rotineiro em laboratórios e em campo, eles garantem que quaisquer alterações ou desvios na sequência sejam rapidamente identificados.

Integração com Sistemas de Automação

Em instalações modernas, a verificação da sequência de fases pode ser integrada a sistemas de automação e supervisão, permitindo monitoramento em tempo real. Os dados coletados são analisados automaticamente, e, se uma sequência anômala for detectada, um alarme é disparado e as medidas corretivas podem ser implementadas sem intervenção humana imediata.

Essa integração facilita a gestão de grandes redes de distribuição, especialmente em contextos industriais e de geração de energia, onde a continuidade e a estabilidade do fornecimento são críticas.
