揭秘PI型濾波器中運算放大器「負號變正回授」的致命後果！
探討主動濾波器設計中的關鍵穩定性問題與解決之道。
核心洞察
- PI型濾波器與運算放大器的結合：雖然傳統PI型濾波器通常是被動元件（電感與電容）構成，但現代主動濾波器設計會結合運算放大器，以實現更精確的濾波功能或增益控制。
- 正回授的毀滅性影響：如果電路設計不當，導致運算放大器的輸出「負號」被誤讀為正回授，將使系統失去穩定性，引發不可控的振盪、信號失真甚至元件損壞。
- 負回授是穩定的基石：在大多數運算放大器應用中，負回授是確保電路穩定運行、精確增益控制、以及有效濾波的關鍵。避免正回授是濾波器設計的首要原則。
PI型濾波器是一種廣泛應用於電子電路中的濾波元件，其結構形狀類似於希臘字母Pi (π)，通常由兩個並聯電容器和一個串聯電感器組成。這種濾波器主要用於低通濾波應用，能夠有效濾除高頻交流成分，同時允許低頻或直流信號通過。其在電源電路中減少雜訊，或在射頻（RF）應用中進行阻抗匹配，都扮演著關鍵角色。
然而，當PI型濾波器與運算放大器（Operational Amplifier, Op Amp）結合，形成所謂的「主動濾波器」時，電路的複雜性與潛在問題便會浮現。運算放大器本身是一種高增益的直流耦合差分放大器，能夠將輸入端的微小電壓差放大數十萬倍。在濾波器設計中引入運算放大器，旨在提供增益、隔離或實現更靈活的頻率響應調整。但若設計不當，尤其是當輸出信號的「負號」導致回授機制從負回授轉變為正回授時，整個系統將面臨嚴峻的穩定性挑戰。
PI型濾波器與運算放大器：協同與挑戰
理解主動濾波的設計考量
傳統的PI型濾波器是無源元件，不依賴外部電源即可工作。它們由電容和電感組成，其濾波特性由這些元件的數值決定。例如，在電源濾波中，輸入電壓首先經過一個電容進行初步濾波，接著通過電感抑制高頻雜訊，最後再由另一個電容進行精細濾波，以確保輸出信號的平滑性。

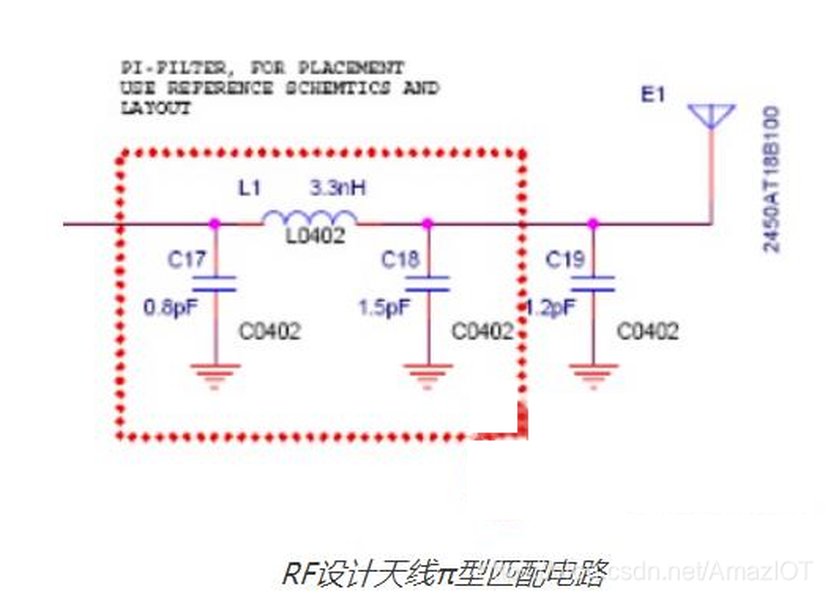

PI型濾波器示意圖
而運算放大器則是一種主動元件，需要電源供電才能工作。它具有兩個輸入端（同相輸入端 + 和反相輸入端 - ）和一個輸出端。運算放大器極高的開環增益使其在沒有回授的情況下極易飽和。因此，在實際應用中，通常會引入回授機制來精確控制其行為。
當PI型濾波器與運算放大器結合時，運算放大器通常被配置為負回授放大器，以構成主動濾波器。這種設計可以：
- 提供增益：放大濾波後的信號。
- 實現阻抗匹配：提供高輸入阻抗和低輸出阻抗，減少濾波器對前後級電路的負載效應。
- 調整濾波特性：通過調整運算放大器回授網絡中的電阻、電容值，靈活地改變濾波器的截止頻率、Q值等特性。
回授機制：穩定與失穩的關鍵
負回授與正回授的本質差異
理解運算放大器在電路中的行為，關鍵在於其回授機制。回授是指將輸出信號的一部分送回輸入端，與原始輸入信號相互作用的過程。根據回授信號與輸入信號的相位關係，回授可以分為負回授和正回授兩種基本類型。
負回授（Negative Feedback）
負回授是將輸出信號的一部分送回運算放大器的反相輸入端，使其與輸入信號相減。這種機制是大多數運算放大器應用中的核心。負回授的主要作用包括：
- 穩定增益：將運算放大器極高的開環增益降低到一個可控且精確的閉環增益，通常由外部電阻比決定。
- 提高線性度：減少非線性失真。
- 擴展頻寬：增加電路的工作頻率範圍。
- 降低雜訊與輸出阻抗：提升電路性能。
- 減少對元器件參數變化的敏感性：使電路對溫度變化、元件老化等因素的影響降低。
在PI型濾波器中，若運算放大器配置為負回授，則能夠確保濾波器穩定地去除不需要的頻率成分，並提供預期的濾波效果。
正回授（Positive Feedback）
正回授則是將輸出信號的一部分送回運算放大器的同相輸入端，使其與輸入信號相加。正回授的效果與負回授截然不同，它會使輸入端的電壓差持續增大，導致輸出信號迅速朝向電源的最大或最小值飽和。正回授通常導致電路的不穩定性，但它在某些特定應用中是必需的，例如：
- 振盪器：利用正回授產生特定頻率的週期性信號（如方波振盪器、正弦波振盪器）。
- 比較器：使輸出快速切換到高電平或低電平，用於閾值檢測。
- 施密特觸發器：提供遲滯特性，增強抗雜訊能力。
此影片講解了運算放大器中的正回授電路，特別是施密特觸發器，有助於理解正回授在特定應用中的作用。
當「負號」導致正回授：毀滅性的後果
失穩、振盪與功能喪失
現在來回答核心問題：如果在PI型濾波器中，運算放大器由於輸出帶有「負號」（這通常意味著相位反轉或接線錯誤），導致回授從預期的負回授變成了正回授，會發生什麼？
1. 系統立即失去穩定性
正回授會使運算放大器的輸出變化被進一步放大，甚至呈指數級增長。即使輸入端存在微小的雜訊或電壓擾動，這些擾動也會被不斷放大，導致系統迅速失控。
2. 產生自激振盪（Oscillation）
這是正回授最常見且最具破壞性的後果。當正回授的增益足夠大（閉環增益超過1）且相位滿足振盪條件時，運算放大器會自行產生持續的、不希望的週期性信號，即振盪。這意味著即使沒有輸入信號，輸出也會不斷地在正負電源軌之間來回擺動。
- 對濾波器的影響：原本旨在濾除特定頻率的PI型濾波器，其輸出將被這種自激振盪所淹沒。濾波器失去其功能，無法有效地平滑信號或去除雜訊，反而成為雜訊源。
- 聲學示例：想像一個麥克風離音箱太近時產生的刺耳嘯叫聲。這就是聲學正回授導致的振盪。在電子電路中，這種振盪可能以高頻電磁波的形式存在，影響周圍其他電路。
3. 輸出飽和
由於運算放大器具有極高的開環增益，一旦進入正回授狀態，其輸出會迅速向電源的正極限或負極限飽和。這意味著運算放大器不再在線性區域工作，失去了放大信號的能力。它會持續輸出一個固定在電源電壓最大值或最小值附近的信號，而不是線性放大輸入信號。
4. 信號失真與功能失效
PI型濾波器結合運算放大器的目的是為了處理或濾波模擬信號。一旦發生正回授，輸出信號將嚴重失真，完全失去其原始信息內容。對於依賴穩定濾波輸出的下游電路來說，這將導致整個系統的功能失效或性能嚴重下降。
5. 潛在的物理損壞
持續的振盪和輸出飽和可能導致運算放大器及其周圍元件過熱，甚至造成永久性損壞。過高的電壓或電流會超出元件的額定工作範圍，縮短其壽命。
正回授影響的比較分析
穩定性、增益與應用對比
為了更直觀地理解負回授和正回授對運算放大器電路設計的影響，下表對兩者進行了比較：
| 特性 | 負回授 (Negative Feedback) | 正回授 (Positive Feedback) |
|---|---|---|
| 與輸入相位關係 | 回授信號與輸入信號反相 (相減) | 回授信號與輸入信號同相 (相加) |
| 對系統穩定性 | 提高穩定性，抑制振盪 | 降低穩定性，導致振盪 |
| 對增益的影響 | 降低開環增益至可控的閉環增益，由外部元件決定 | 提高開環增益，導致輸出飽和或振盪 |
| 對頻寬的影響 | 擴展頻寬 | 通常不影響頻寬或使頻寬受限 |
| 對失真的影響 | 降低失真 | 增加失真 |
| 典型應用 | 放大器、濾波器、穩壓器 | 振盪器、比較器、施密特觸發器 |
| 在濾波器中的作用 | 確保穩定、精確的濾波功能 | 導致濾波器失效、產生無用振盪 |
運算放大器回授狀態評估
綜合影響雷達圖
以下雷達圖視覺化呈現了負回授與正回授對運算放大器電路關鍵性能指標的綜合影響。這是一個基於一般設計原則的定性分析，數值越大表示在該項指標上的表現越“理想”或“符合預期應用”，例如，在「穩定性」維度上，負回授得分高是因為它提供穩定性，而正回授得分低則是因為它導致不穩定。
從雷達圖中可以看出，負回授在提供穩定性、增益控制、頻寬和失真抑制方面表現出色，這使其成為大多數通用放大和濾波應用的首選。相反，正回授在這些方面得分較低，因為它主要用於需要振盪或快速切換的特定電路，而非線性放大或穩定濾波。
避免與解決正回授問題
設計與驗證的關鍵策略
為確保PI型濾波器中運算放大器的穩定運行並發揮其應有的濾波功能，必須嚴格避免正回授的發生。以下是一些避免或解決此問題的關鍵策略：
1. 檢查回授環路
這是最基本也是最關鍵的一步。務必仔細檢查電路圖和實際接線，確保回授信號從輸出端正確地連接到運算放大器的反相輸入端（-）。如果誤接到同相輸入端（+），就會導致正回授。
2. 加入相位補償或穩定元件
即使設計為負回授，在高頻下，電路的寄生電容、電感以及運算放大器本身的頻率響應特性可能導致相位滯後，使得在某些頻率下負回授「看起來」像正回授，從而引發振盪。此時，可能需要在回授路徑中加入小的補償電容（例如，在反相輸入端與輸出端之間並聯一個小電容）或調整電阻值，以改善相位裕度，確保高頻穩定性。
3. 使用頻率補償技術
許多運算放大器都內置或支持外部頻率補償，旨在確保放大器在整個工作頻段內保持穩定。了解並正確應用這些補償技術對於避免振盪至關重要。
4. 仿真驗證
在實際製作電路之前，使用電路模擬軟體（如SPICE）進行仿真至關重要。通過仿真，可以分析電路的增益和相位特性，特別是波特圖（Bode Plot），以預測閉環系統的穩定性。檢查相位裕度（Phase Margin）和增益裕度（Gain Margin）是判斷穩定性的重要指標。
5. 實驗室測試與除錯
在實際電路測試中，使用示波器等儀器觀察輸出波形，判斷是否存在振盪。如果發現振盪，應仔細檢查元件連接、電源去耦、以及回授路徑的相位關係。
總結
PI型濾波器中若含有運算放大器，且由於設計或接線錯誤導致輸出信號的「負號」造成回授機制從負回授轉變為正回授時，將會對電路產生毀滅性的影響。這種情況會使運算放大器失去穩定性，導致系統進入自激振盪狀態，輸出信號不再是預期的濾波結果，而是雜亂的、持續的振盪波形，甚至可能導致元件過熱或損壞。因此，在任何包含運算放大器的濾波器設計中，確保回授機制為負回授，並進行嚴格的相位與頻率穩定性分析，是保證電路正常工作和長期可靠性的關鍵。
