Praca automatyka kolejowego w PKP Polskie Linie Kolejowe S.A. (PKP PLK) jest fundamentem bezpiecznego i sprawnego funkcjonowania polskiej sieci kolejowej. Odpowiadasz za niezawodność systemów sterowania ruchem kolejowym (SRK), sygnalizacji, telekomunikacji i wielu innych kluczowych elementów infrastruktury. Zrozumienie i stosowanie odpowiednich instrukcji oraz przepisów jest nie tylko wymogiem formalnym, ale przede wszystkim gwarancją bezpieczeństwa milionów pasażerów i ton przewożonych towarów.

Najważniejsze Informacje w Pigułce

Kluczowe Instrukcje 'Ie': Twoim podstawowym zbiorem przepisów są instrukcje z serii 'Ie' (Automatyka i Telekomunikacja), w szczególności Ie-1 (sygnalizacja) i Ie-20 (komputerowe SRK).
Różnorodność Systemów SRK: Musisz posiadać wiedzę na temat obsługi i utrzymania różnych typów urządzeń SRK – od mechanicznych i przekaźnikowych po nowoczesne systemy komputerowe.
Oficjalne Źródła Wiedzy: Zawsze korzystaj z aktualnych wersji instrukcji dostępnych na oficjalnej stronie internetowej PKP PLK S.A. w sekcji "Akty prawne i przepisy".

Struktura Regulacji i Odpowiedzialności Automatyka

Zrozumienie hierarchii przepisów i obszarów działania

Poniższa mapa myśli ilustruje strukturę organizacyjną i regulacyjną, w której funkcjonuje automatyk kolejowy w PKP PLK S.A. Pokazuje ona powiązania między zarządcą infrastruktury, kluczowymi kategoriami instrukcji (oznaczonymi literowymi skrótami branż) oraz głównymi obszarami technicznymi, za które odpowiedzialni są specjaliści automatyki.

mindmap root["PKP Polskie Linie Kolejowe S.A.
(Zarządca Infrastruktury)"] id1["Automatyk Kolejowy
(Specjalista SRK i Telekomunikacji)"] id1_1["Kluczowe Obszary Pracy"] id1_1_1["Urządzenia SRK
(Sterowanie Ruchem Kolejowym)"] id1_1_1_1["Mechaniczne"] id1_1_1_2["Przekaźnikowe"] id1_1_1_3["Komputerowe"] id1_1_1_4["Elektromechaniczne"] id1_1_2["Sygnalizacja Kolejowa"] id1_1_2_1["Semafory"] id1_1_2_2["Sygnalizatory"] id1_1_2_3["Wskaźniki"] id1_1_3["Telekomunikacja"] id1_1_3_1["GSM-R"] id1_1_3_2["Łączność Przewodowa"] id1_1_4["Elektryczne Ogrzewanie Rozjazdów (EOR)"] id1_1_5["Systemy Blokad Liniowych i Stacyjnych"] id1_1_6["Diagnostyka i Utrzymanie"] id1_1_7["Dokumentacja Techniczna (np. E1758)"] id1_2["Podstawowe Instrukcje Branżowe"] id1_2_1["Ie - Automatyka i Telekomunikacja"] id1_2_1_1["Ie-1 (Sygnalizacja)"] id1_2_1_2["Ie-16 (GSM-R)"] id1_2_1_3["Ie-20 (Komputerowe SRK)"] id1_2_1_4["Ie-170 (Prezentacja Stanu Urządzeń)"] id1_2_1_5["Inne Ie (np. Ie-7, Ie-11, Ie-12, Ie-13)"] id1_2_2["Ir - Ruch i Przewozy"] id1_2_2_1["Ir-1 (Prowadzenie Ruchu)"] id1_2_3["Id - Linie Kolejowe"] id1_2_3_1["Id-4 (Utrzymanie Rozjazdów)"] id1_2_4["Inne (Is, Ig)"] id1_3["Nowoczesne Technologie"] id1_3_1["ERTMS/ETCS"] id1_3_2["ANP RJ"]

Mapa ta podkreśla centralną rolę automatyka w zapewnieniu bezpieczeństwa poprzez nadzór nad kluczowymi systemami oraz konieczność znajomości szerokiego zakresu instrukcji branżowych, ze szczególnym uwzględnieniem serii 'Ie'.

Kluczowe Instrukcje dla Automatyków (Seria 'Ie')

Podstawa Twojej codziennej pracy

Instrukcje z serii 'Ie' stanowią trzon wiedzy wymaganej od specjalistów automatyki i telekomunikacji w PKP PLK S.A. Regulują one zasady budowy, eksploatacji, utrzymania i diagnostyki urządzeń kluczowych dla bezpieczeństwa ruchu kolejowego. Poniżej przedstawiono najważniejsze z nich:

Instrukcja Ie-1 (E-1): Sygnalizacja

To fundamentalny dokument określający zasady działania, budowy, utrzymania i eksploatacji wszystkich urządzeń sygnalizacyjnych na sieci PKP PLK. Obejmuje semafory, sygnalizatory, wskaźniki i inne elementy systemu. Znajomość Ie-1 jest niezbędna do prawidłowej interpretacji sygnałów oraz do zapewnienia właściwego stanu technicznego urządzeń sygnalizacyjnych. Aktualna wersja (dostosowana do WCAG) obowiązuje w okresie od 24 listopada 2024 r. do 21 marca 2025 r.

Instrukcja Ie-20: Obsługa Komputerowych Urządzeń SRK

W dobie cyfryzacji, ta instrukcja nabiera szczególnego znaczenia. Opisuje ona zasady obsługi, diagnostyki i utrzymania nowoczesnych, komputerowych systemów sterowania ruchem kolejowym (np. systemów stacyjnych, blokad liniowych). Obowiązująca od 4 marca 2020 r., określa procedury postępowania operatorów, zasady monitorowania stanu urządzeń oraz reagowania na awarie. Istnieje również powiązana instrukcja Ie-20a.

Instrukcja Ie-16: Organizacja i Użytkowanie Sieci GSM-R

Dotyczy zasad korzystania z cyfrowego systemu łączności radiowej GSM-R (Global System for Mobile Communications – Railway), który jest standardem komunikacji głosowej i transmisji danych (np. dla ETCS) na europejskich kolejach. Instrukcja ta, obowiązująca od 11 grudnia 2016 r., reguluje aspekty techniczne i operacyjne użytkowania sieci, co jest kluczowe dla zapewnienia niezawodnej komunikacji między pociągami, dyżurnymi ruchu a centrami sterowania.

Wytyczne Ie-170: Prezentacja Stanu Urządzeń ASR na Monitorach

Ten dokument precyzuje sposób wizualizacji informacji o stanie urządzeń automatycznego sterowania rozrządzaniem (ASR) na górkach rozrządowych na monitorach stanowisk operatorskich. Standaryzacja interfejsu użytkownika ma na celu poprawę ergonomii pracy, zmniejszenie ryzyka błędów i zwiększenie efektywności procesu rozrządzania wagonów.

Podsumowanie Kluczowych Instrukcji Serii 'Ie'

Poniższa tabela zestawia najważniejsze instrukcje z serii 'Ie' wraz z ich podstawowym zakresem tematycznym i statusem (jeśli jest znany).

Oznaczenie	Poprzednie Oznaczenie	Tematyka	Status / Data Obowiązywania
Ie-1	E-1	Sygnalizacja kolejowa (budowa, eksploatacja, utrzymanie)	Obowiązuje od 24.11.2024 do 21.03.2025 (wersja WCAG)
Ie-7	E-14	Diagnostyka i kontrola urządzeń SRK	Aktualna (wg źródeł)
Ie-11	E-20	Budowa i utrzymanie mechanicznych urządzeń SRK	Aktualna (wg źródeł, dostępna wersja WCAG)
Ie-12	E-24	Konserwacja i naprawy urządzeń SRK	Aktualna (wg źródeł)
Ie-13	E-25	Obsługa urządzeń telekomunikacji kolejowej	Aktualna (wg źródeł)
Ie-16	-	Organizacja i użytkowanie sieci GSM-R	Obowiązuje od 11.12.2016 (wg źródeł)
Ie-20 / Ie-20a	-	Obsługa komputerowych urządzeń SRK	Obowiązuje od 04.03.2020 (wg źródeł)
Ie-170	-	Wytyczne dot. prezentacji stanu urządzeń ASR na monitorach	Aktualna (wg źródeł)

Uwaga: Zawsze należy sprawdzać aktualność instrukcji na oficjalnej stronie PKP PLK S.A., gdyż mogą one podlegać zmianom.

Codzienne Obowiązki i Kluczowe Kompetencje Automatyka

Szeroki zakres odpowiedzialności

Praca automatyka kolejowego wymaga wszechstronnej wiedzy i umiejętności obejmujących różnorodne systemy i technologie. Do głównych obszarów odpowiedzialności należą:

Systemy Sterowania Ruchem Kolejowym (SRK)

Automatycy muszą biegle poruszać się w świecie urządzeń SRK, które ewoluowały na przestrzeni lat. Obejmuje to:

Urządzenia mechaniczne (kluczowe, scentralizowane): Choć coraz rzadsze, nadal eksploatowane na niektórych liniach i stacjach, wymagają specyficznej wiedzy konserwacyjnej (Instrukcja Ie-11).
Urządzenia przekaźnikowe: Stanowią znaczną część systemów stacyjnych, wymagają umiejętności diagnostyki obwodów elektrycznych i logiki przekaźnikowej.
Urządzenia komputerowe: Nowoczesne systemy oparte na oprogramowaniu, wymagające znajomości obsługi interfejsów, diagnostyki systemowej i podstaw sieci (Instrukcja Ie-20).

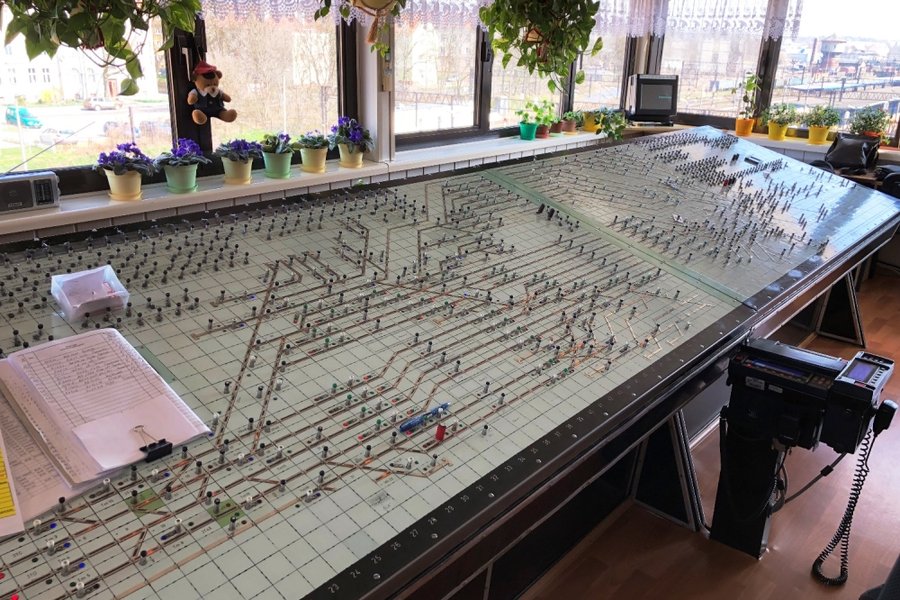

Pulpit kostkowy urządzeń przekaźnikowych na stacji Olsztyn Główny

Pulpit kostkowy - przykład interfejsu starszych, przekaźnikowych urządzeń SRK.

Sygnalizacja Kolejowa

Zapewnienie prawidłowego działania semaforów, tarcz ostrzegawczych, sygnalizatorów powtarzających, wskaźników i innych elementów systemu sygnalizacji zgodnie z Instrukcją Ie-1. Obejmuje to regularne przeglądy, konserwację i szybkie usuwanie usterek.

Systemy Telekomunikacyjne

Nadzór nad systemami łączności, w tym siecią GSM-R (Instrukcja Ie-16), systemami łączności przewodowej i radiotelefonicznej, które są niezbędne do koordynacji ruchu i zapewnienia bezpieczeństwa.

Inne Kluczowe Systemy

Elektryczne Ogrzewanie Rozjazdów (EOR): Zapewnienie sprawnego działania rozjazdów w warunkach zimowych.
Systemy blokad liniowych i stacyjnych: Nadzór nad urządzeniami zapobiegającymi wjazdowi pociągu na zajęty tor lub odcinek linii.
Urządzenia przejazdowe: Kontrola i konserwacja systemów zabezpieczających przejazdy kolejowo-drogowe.

Procedury Bezpieczeństwa i Dokumentacja

Znajomość i ścisłe przestrzeganie procedur bezpieczeństwa, w tym postępowania w przypadku awarii, usterek czy incydentów (np. Instrukcja Ir-8). Niezbędna jest również umiejętność prowadzenia i interpretacji dokumentacji technicznej, w tym książki kontroli urządzeń SRK (np. E1758).

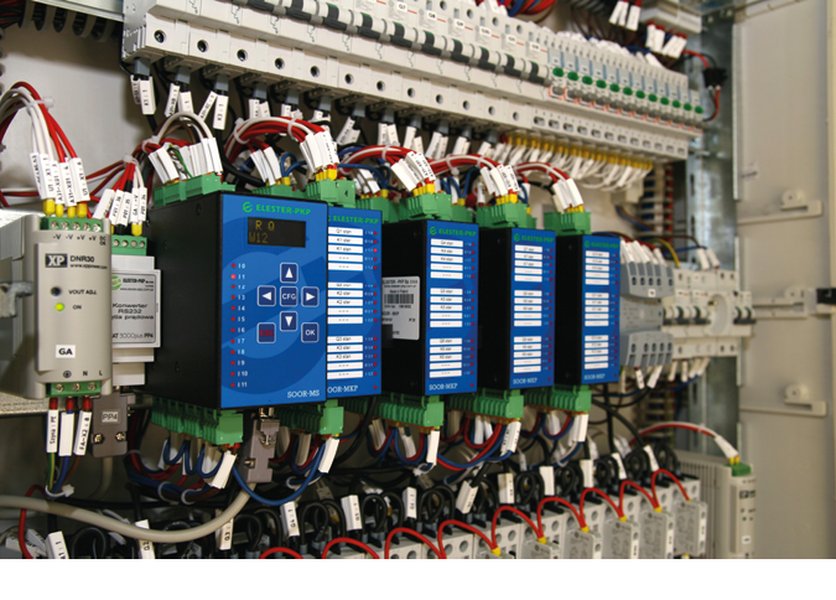

Przykład nowoczesnego sterownika Systemu Elektrycznego Ogrzewania Rozjazdów (EOR).

Ocena Kluczowych Obszarów Kompetencji Automatyka

Wizualizacja wymagań i złożoności zadań

Poniższy wykres radarowy przedstawia subiektywną ocenę względnej ważności i złożoności różnych obszarów wiedzy i umiejętności wymaganych od automatyka kolejowego w PKP PLK. Skala ocen (od 2 do 10) odzwierciedla poziom zaawansowania i krytyczność danego obszaru dla efektywnego i bezpiecznego wykonywania zawodu.

Jak widać na wykresie, kluczowe znaczenie mają dogłębna znajomość instrukcji dotyczących sygnalizacji (Ie-1) i systemów komputerowych (Ie-20), wysokie umiejętności diagnostyczne oraz bezwzględne przestrzeganie procedur bezpieczeństwa. Nieco mniejszy, choć nadal istotny, nacisk kładziony jest na starsze systemy SRK czy znajomość ERTMS, która staje się coraz ważniejsza w kontekście modernizacji sieci.

Modernizacja i Nowe Technologie

Kierunki rozwoju automatyki kolejowej w Polsce

PKP PLK S.A. konsekwentnie inwestuje w modernizację infrastruktury, co obejmuje również systemy automatyki. Automatycy muszą być gotowi na wdrażanie i obsługę nowych rozwiązań, takich jak:

ERTMS/ETCS (European Rail Traffic Management System / European Train Control System): Europejski standard systemu zarządzania ruchem i kontroli jazdy pociągu, sukcesywnie implementowany na głównych liniach kolejowych w Polsce. Zwiększa on bezpieczeństwo i interoperacyjność.
Komputerowe systemy stacyjne (LCS - Lokalne Centra Sterowania): Integrujące sterowanie ruchem na dużych obszarach, często obejmujących kilka stacji i posterunków.
ANP RJ (Automatyczne Nastawianie Przebiegów z Rozkładu Jazdy): Systemy optymalizujące układanie tras pociągów na podstawie elektronicznego rozkładu jazdy, zwiększające przepustowość linii.
Nowoczesne systemy diagnostyczne: Umożliwiające zdalny monitoring stanu urządzeń i predykcyjne utrzymanie.

Automatyka Kolejowa w Praktyce - Film Edukacyjny

Aby lepiej zrozumieć zakres i znaczenie automatyki kolejowej, warto zapoznać się z materiałem edukacyjnym przygotowanym przez PKP PLK S.A. Film ten w przystępny sposób wyjaśnia działanie kluczowych systemów, w tym ERTMS, oraz pokazuje pracę specjalistów w nowoczesnych centrach sterowania.

Film edukacyjny PKP PLK S.A. przybliżający zagadnienia automatyki kolejowej.

Gdzie Znaleźć Aktualne Instrukcje?

Oficjalne źródło informacji

Wszystkie obowiązujące instrukcje i przepisy wewnętrzne PKP Polskie Linie Kolejowe S.A. są publikowane i aktualizowane na oficjalnej stronie internetowej zarządcy infrastruktury. Jest to jedyne wiarygodne źródło, z którego należy korzystać.

Instrukcje istotne dla automatyków znajdują się przede wszystkim w dedykowanej sekcji:

Strona PKP PLK S.A. -> Klienci i Kontrahenci -> Akty prawne i przepisy -> Instrukcje PKP Polskich Linii Kolejowych S.A. -> Automatyka i telekomunikacja (Ie)

Link bezpośredni (może ulec zmianie): https://www.plk-sa.pl/.../automatyka-i-telekomunikacja

Warto również zaglądać do innych sekcji, takich jak "Ruch i przewozy kolejowe (Ir)" czy "Linie kolejowe (Id)", ponieważ niektóre zawarte tam instrukcje (np. Ir-1 o prowadzeniu ruchu, Id-4 o utrzymaniu rozjazdów) również zawierają informacje istotne dla pracy automatyka.

Pamiętaj, że instrukcje są dokumentami chronionymi prawem autorskim i mogą być wykorzystywane wyłącznie do celów służbowych związanych z pracą na rzecz PKP PLK S.A. lub podmiotów współpracujących.

Często Zadawane Pytania (FAQ)

Co to są urządzenia SRK?

SRK to skrót od Systemów (lub Urządzeń) Sterowania Ruchem Kolejowym. Są to wszystkie techniczne systemy i urządzenia służące do bezpiecznego i sprawnego prowadzenia ruchu pociągów. Obejmują one m.in. nastawnie (mechaniczne, przekaźnikowe, komputerowe), systemy blokad liniowych i stacyjnych, urządzenia na przejazdach kolejowo-drogowych oraz systemy zdalnego sterowania.

Jakie są najważniejsze instrukcje dla automatyka PKP?

Najważniejsze są instrukcje z serii 'Ie' (Automatyka i Telekomunikacja). Kluczowe to: Ie-1 (Sygnalizacja), Ie-20 (Komputerowe urządzenia SRK), Ie-16 (Sieć GSM-R). Istotne są również instrukcje dotyczące diagnostyki (Ie-7), utrzymania urządzeń mechanicznych (Ie-11), konserwacji i napraw (Ie-12) oraz obsługi telekomunikacji (Ie-13). Kontekstowo ważne mogą być też instrukcje z innych serii, np. Ir-1 (prowadzenie ruchu).

Gdzie znajdę aktualne wersje instrukcji PKP PLK?

Aktualne wersje wszystkich obowiązujących instrukcji PKP PLK S.A. są dostępne wyłącznie na oficjalnej stronie internetowej spółki: www.plk-sa.pl, w sekcji "Klienci i Kontrahenci" -> "Akty prawne i przepisy" -> "Instrukcje PKP Polskich Linii Kolejowych S.A.". Należy regularnie sprawdzać tę stronę pod kątem aktualizacji.

Czym jest system GSM-R?

GSM-R (Global System for Mobile Communications – Railway) to międzynarodowy standard cyfrowej łączności bezprzewodowej dedykowany dla kolei. Służy do komunikacji głosowej między pracownikami kolei (maszyniści, dyżurni ruchu, obsługa techniczna) oraz do transmisji danych, m.in. dla systemu ETCS (Europejskiego Systemu Sterowania Pociągiem). Zasady jego użytkowania w Polsce reguluje instrukcja Ie-16.

Jakie kwalifikacje musi posiadać automatyk kolejowy?

Automatyk kolejowy musi posiadać odpowiednie wykształcenie techniczne (najczęściej w dziedzinie automatyki, elektroniki, telekomunikacji lub pokrewnej) oraz przejść specjalistyczne szkolenia i zdać egzaminy potwierdzające znajomość przepisów i instrukcji (szczególnie serii 'Ie'), budowy i obsługi urządzeń SRK oraz zasad bezpieczeństwa ruchu kolejowego. Wymagane są również regularne szkolenia okresowe i aktualizacja wiedzy, zwłaszcza w zakresie nowych technologii (np. ERTMS, systemy komputerowe).
