Освоение системной архитектуры: Диаграммы PlantUML и Use-Case для эффективного управления процессами

Ключевые инсайты системного анализа

PlantUML - мощный инструмент для визуализации: Он позволяет создавать сложные диаграммы последовательности из простого текстового описания, что значительно упрощает документирование системных взаимодействий и позволяет быстро адаптировать диаграммы к изменениям.
Комплексный подход к сценариям: Диаграммы и Use-Case охватывают как основные, так и альтернативные потоки, а также исключения, обеспечивая всестороннее понимание поведения системы в различных условиях.
Четкое разделение ролей и процессов: Каждый кейс детализирует взаимодействие между акторами (Пользователь, Модератор, Администратор), компонентами системы (Frontend, Backend) и хранилищами данных (База данных), что критически важно для системного анализа.

В рамках системного анализа, детальное документирование взаимодействия компонентов системы и действий пользователей является краеугольным камнем успешной разработки. Диаграммы последовательности в PlantUML и описания Use-Case предоставляют мощные инструменты для этой цели. Они позволяют визуализировать сложные процессы, выявить потенциальные проблемы и обеспечить четкое понимание функциональных требований.

Визуализация взаимодействий: Диаграммы последовательности в PlantUML

PlantUML — это декларативный язык для создания различных видов UML-диаграмм из текстового описания. Его синтаксис позволяет быстро создавать и обновлять диаграммы, делая его незаменимым инструментом для системных аналитиков. Ниже представлены детальные диаграммы последовательности для каждого из запрошенных кейсов, включающие как основные, так и альтернативные сценарии.

Кейс 1: Управление шаблонами (Создание, Редактирование, Удаление)

Этот кейс описывает полный жизненный цикл шаблона в системе, от его создания до удаления. Диаграмма детализирует взаимодействие пользователя с интерфейсом, запросы к бэкенду и операции с базой данных, а также предусматривает обработку ошибок и альтернативных сценариев.


@startuml
actor "Пользователь" as User
box "Developer Portal (IDP)" #66C2B5
    participant "idp-ui" as FE
    participant "idp-back" as BE
    database "БД IDP" as DB
end box

User -> FE ++: Переходит в раздел «Шаблоны»
FE -> BE ++: GET /api/templates
BE -> DB ++: SELECT * FROM templates
DB --> BE --: Список существующих шаблонов
BE --> FE --: 200 OK
FE --> User --: Отображает список шаблонов и кнопку "Создать новый"

== Создание шаблона ==
User -> FE ++: Нажимает "Создать новый"
FE -> User: Открывает форму создания шаблона
User -> FE: Вводит данные шаблона (название, описание, содержимое)
FE -> BE ++: POST /api/templates
BE -> DB ++: INSERT INTO templates (название, описание, содержимое) VALUES (...)
alt Шаблон успешно создан
    DB --> BE --: Подтверждение сохранения
    BE --> FE --: 201 Created
    FE --> User --: Сообщает об успешном создании шаблона
else Ошибка валидации данных
    BE --> FE --: 400 Bad Request + ошибки
    FE --> User --: Показывает ошибки
end

== Редактирование шаблона ==
User -> FE ++: Выбирает шаблон для редактирования
FE -> FE: Отображает текущие данные шаблона в форме редактирования
User -> FE: Изменяет данные шаблона
FE -> BE ++: PUT /api/templates/{id}
BE -> DB ++: UPDATE templates SET (новое_название, новое_описание, новое_содержимое) WHERE id = {id}
alt Шаблон успешно обновлен
    DB --> BE --: Подтверждение обновления
    BE --> FE --: 200 OK
    FE --> User --: Сообщает об успешном редактировании шаблона
else Шаблон не найден
    BE --> DB ++: SELECT * FROM templates WHERE id = {id}
    DB --> BE --: Не найдено
    BE --> FE --: 404 Not Found
    FE --> User --: Показывает ошибку "шаблон не найден"
end

== Удаление шаблона ==
User -> FE ++: Выбирает шаблон для удаления
FE -> User: Запрашивает подтверждение удаления
User -> FE: Подтверждает удаление
FE -> BE ++: DELETE /api/templates/{id}
BE -> DB ++: DELETE FROM templates WHERE id = {id}
alt Шаблон успешно удален
    DB --> BE --: Подтверждение удаления
    BE --> FE --: 204 No Content
    FE --> User --: Сообщает об успешном удалении шаблона
else Ошибка удаления (например, шаблон в использовании)
    BE --> DB ++: CHECK dependencies ON templates WHERE id = {id}
    DB --> BE --: Зависимости найдены
    BE --> FE --: 409 Conflict
    FE --> User --: Показывает ошибку и предупреждает о зависимостях
end
@enduml

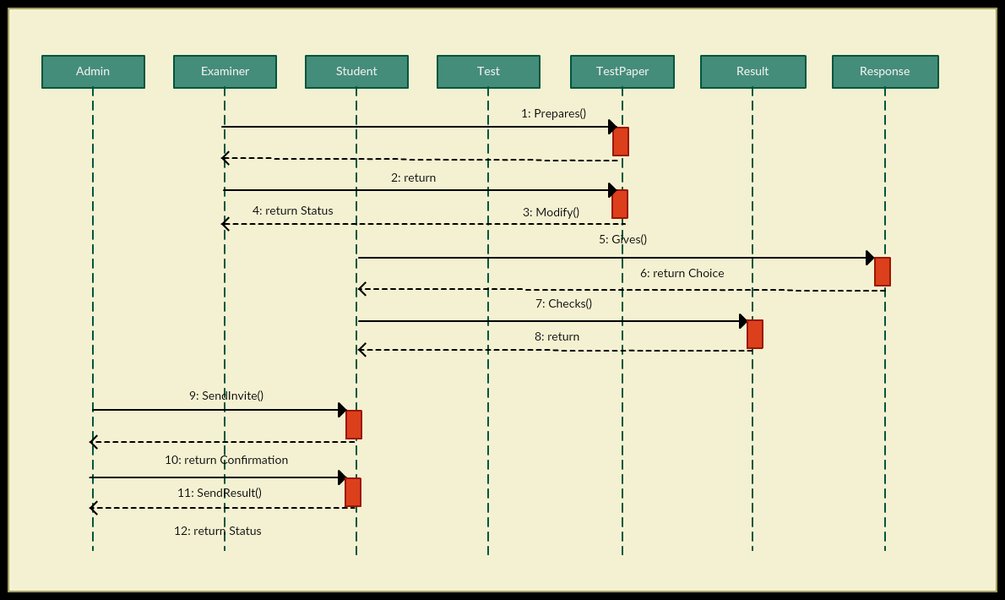

Диаграмма последовательности для управления шаблонами

Кейс 2: Запуск, отправка на модерацию, согласование/отклонение

Этот кейс описывает жизненный цикл процесса или задачи, требующей модерации. Диаграмма демонстрирует, как пользователь инициирует процесс, отправляет его на проверку, и как модератор принимает решение о согласовании или отклонении.


@startuml
actor "Пользователь" as User
actor "Модератор" as Moderator
box "Developer Portal (IDP)" #66C2B5
    participant "idp-ui" as FE
    participant "idp-back" as BE
    database "БД IDP" as DB
end box

== Запуск процесса ==
User -> FE ++: Выбирает задачу/процесс для запуска
FE -> User: Отображает опцию "Запустить"
User -> FE: Нажимает "Запустить"
FE -> BE ++: POST /api/run/{process_id}
BE -> DB ++: Обновляет статус процесса на "Запущен"
DB --> BE --:
BE --> FE --: 200 OK
FE --> User --: Сообщает о запуске процесса

== Отправка на модерацию ==
User -> FE ++: Выбирает запущенный процесс для модерации
FE -> User: Отображает опцию "Отправить на модерацию"
User -> FE: Нажимает "Отправить на модерацию"
FE -> BE ++: POST /api/moderation/{process_id}
BE -> DB ++: Обновляет статус процесса на "На модерации"
DB --> BE --:
BE -> Moderator ++: Отправляет уведомление Модератору (via queue)
Moderator -->> BE --: Получает уведомление
BE --> FE --: 200 OK
FE --> User --: Сообщает об отправке на модерацию

== Согласование/Отклонение модератором ==
Moderator -> FE ++: Переходит в раздел «Модерация»
FE -> BE ++: GET /api/moderation/pending
BE -> DB ++: SELECT * FROM processes WHERE status = 'На модерации'
DB --> BE --: Список процессов на модерации
BE --> FE --: 200 OK
FE --> Moderator --: Отображает список процессов на модерации

Moderator -> FE: Выбирает процесс для рассмотрения
FE -> FE: Отображает детали процесса

alt Согласование
    Moderator -> FE: Нажимает "Согласовать"
    FE -> BE ++: POST /api/moderation/approve/{process_id}
    BE -> DB ++: Обновляет статус процесса на "Согласован"
    DB --> BE --:
    BE -> User ++: Отправляет уведомление Пользователю
    User -->> BE --: Получает уведомление
    BE --> FE --: 200 OK
    FE --> Moderator --: Сообщает об успешном согласовании
else Отклонение
    Moderator -> FE: Нажимает "Отклонить"
    FE -> FE: Открывает форму для ввода причины отклонения
    Moderator -> FE: Вводит причину отклонения
    FE -> BE ++: POST /api/moderation/reject/{process_id}
    BE -> DB ++: Обновляет статус процесса на "Отклонен", сохраняет причину
    DB --> BE --:
    BE -> User ++: Отправляет уведомление Пользователю с причиной
    User -->> BE --: Получает уведомление
    BE --> FE --: 200 OK
    FE --> Moderator --: Сообщает об успешном отклонении
end
@enduml

Диаграмма последовательности для процессов модерации

Кейс 3: Просмотр и управление задачами, SSH-ключами, ролями, группами

Этот кейс охватывает административные функции по управлению различными системными ресурсами. Диаграмма детализирует процессы просмотра, добавления, изменения и удаления таких сущностей, как задачи, SSH-ключи, роли и группы, а также включает сценарии обработки ошибок доступа.


@startuml
actor "Администратор" as Admin
box "Developer Portal (IDP)" #66C2B5
    participant "idp-ui" as FE
    participant "idp-back" as BE
    database "БД IDP" as DB
end box

== Просмотр задач ==
Admin -> FE ++: Переходит в раздел «Задачи»
FE -> BE ++: GET /api/tasks
BE -> DB ++: SELECT * FROM tasks
DB --> BE --: Список задач
BE --> FE --: 200 OK
FE --> Admin --: Отображает список задач

alt Нет прав доступа
    BE -> DB ++: CHECK user_permissions FOR Admin
    DB --> BE --: Доступ запрещен
    BE --> FE --: 403 Forbidden
    FE --> Admin --: Показывает ошибку доступа
end

== Управление SSH-ключами ==
Admin -> FE ++: Переходит в раздел «SSH-ключи»
FE -> BE ++: GET /api/ssh-keys/{user_id}
BE -> DB ++: SELECT * FROM user_ssh_keys WHERE user_id = {user_id}
DB --> BE --: Список SSH-ключей пользователя
BE --> FE --: 200 OK
FE --> Admin --: Отображает список SSH-ключей

Admin -> FE: Нажимает "Добавить ключ"
FE -> Admin: Открывает форму добавления ключа
Admin -> FE: Вводит название и сам ключ
FE -> BE ++: POST /api/ssh-keys
BE -> DB ++: INSERT INTO user_ssh_keys (user_id, название, ключ) VALUES (...)
alt Ключ успешно добавлен
    DB --> BE --:
    BE --> FE --: 201 Created
    FE --> Admin --: Сообщает об успешном добавлении ключа
else Ошибка формата SSH-ключа
    BE --> FE --: 400 Bad Request
    FE --> Admin --: Сообщает об ошибке формата ключа
end

Admin -> FE: Выбирает ключ для удаления
FE -> Admin: Запрашивает подтверждение
Admin -> FE: Подтверждает удаление
FE -> BE ++: DELETE /api/ssh-keys/{key_id}
BE -> DB ++: DELETE FROM user_ssh_keys WHERE id = {key_id}
alt Ключ успешно удален
    DB --> BE --:
    BE --> FE --: 204 No Content
    FE --> Admin --: Сообщает об успешном удалении ключа
else Ключ не найден
    BE --> FE --: 404 Not Found
    FE --> Admin --: Сообщает, что ключ не найден
end

== Управление ролями ==
Admin -> FE ++: Переходит в раздел «Управление ролями»
FE -> BE ++: GET /api/roles
BE -> DB ++: SELECT * FROM roles
DB --> BE --: Список доступных ролей
BE --> FE --: 200 OK
FE --> Admin --: Отображает список ролей и их описаний

Admin -> FE: Выбирает пользователя и роль
FE -> BE ++: PUT /api/users/{user_id}/roles
BE -> DB ++: UPDATE user_roles SET role_id = {role_id} WHERE user_id = {user_id}
alt Роль успешно присвоена
    DB --> BE --:
    BE --> FE --: 200 OK
    FE --> Admin --: Сообщает об успешном присвоении роли
else Роль не существует
    BE --> FE --: 404 Not Found
    FE --> Admin --: Сообщает, что роль не найдена
end

== Управление группами ==
Admin -> FE ++: Переходит в раздел «Управление группами»
FE -> BE ++: GET /api/groups
BE -> DB ++: SELECT * FROM groups
DB --> BE --: Список групп
BE --> FE --: 200 OK
FE --> Admin --: Отображает список групп и их участников

Admin -> FE: Выбирает группу и пользователя
FE -> BE ++: POST /api/groups/{group_id}/members
BE -> DB ++: INSERT INTO group_members (group_id, user_id) VALUES (...)
alt Пользователь добавлен в группу
    DB --> BE --:
    BE --> FE --: 201 Created
    FE --> Admin --: Сообщает об успешном добавлении пользователя в группу
else Пользователь уже в группе
    BE --> FE --: 409 Conflict
    FE --> Admin --: Сообщает, что пользователь уже в группе
end
@enduml

Диаграмма последовательности для административного управления ресурсами

Понимание процессов: Детальные Use-Case

Use-Case (сценарии использования) предоставляют текстовое описание взаимодействия между акторами и системой для достижения определенной цели. Они дополняют диаграммы последовательности, описывая контекст, предусловия, основной и альтернативные потоки, а также потенциальные исключения.

Use-Case 1: Управление шаблонами (Создание, Редактирование, Удаление)

Этот сценарий охватывает полный набор операций, которые пользователь может выполнять с шаблонами в системе.

Поле	Описание
Наименование	Управление шаблонами
Акторы	Пользователь, Developer Portal (IDP)
Предусловия	Пользователь авторизован и имеет необходимые права для управления шаблонами.
Основной поток	Пользователь переходит в раздел «Шаблоны». Система отображает список существующих шаблонов. Создание шаблона: Пользователь нажимает "Создать новый", вводит данные и сохраняет. Система сохраняет шаблон и подтверждает создание. Редактирование шаблона: Пользователь выбирает шаблон, изменяет данные и сохраняет. Система обновляет шаблон и подтверждает редактирование. Удаление шаблона: Пользователь выбирает шаблон для удаления, подтверждает. Система удаляет шаблон и подтверждает удаление.
Альтернативный поток	1а. Отмена действия: Пользователь отменяет создание, редактирование или удаление. 1б. Ошибка валидации: При создании/редактировании введены некорректные данные, система отображает ошибки. 1в. Шаблон не найден: При попытке редактирования/удаления шаблон не обнаружен. 1г. Шаблон в использовании: Попытка удаления шаблона, который используется, приводит к ошибке конфликта.
Исключения	Ошибка доступа к базе данных или сетевые проблемы. Недостаточные права пользователя для выполнения операции.
Результат	Шаблон успешно создан, отредактирован или удален; пользователь видит актуальный список шаблонов.

Use-Case 2: Запуск, отправка на модерацию, согласование/отклонение

Этот сценарий детализирует этапы жизненного цикла процесса, включая его запуск, отправку на модерацию и принятие решения модератором.

Поле	Описание
Наименование	Управление жизненным циклом процесса
Акторы	Пользователь, Модератор, Developer Portal (IDP)
Предусловия	Пользователь и Модератор авторизованы; Пользователь имеет права на запуск и отправку на модерацию; Модератор имеет права на согласование/отклонение.
Основной поток	Запуск процесса (Пользователь): Пользователь выбирает процесс, нажимает "Запустить", система инициирует выполнение и обновляет статус. Отправка на модерацию (Пользователь): Пользователь выбирает запущенный процесс, нажимает "Отправить на модерацию", система обновляет статус и уведомляет Модератора. Рассмотрение и решение (Модератор): Модератор переходит в раздел «Модерация», просматривает процессы. Согласование: Модератор нажимает "Согласовать", система обновляет статус на "Согласован" и уведомляет Пользователя. Отклонение: Модератор нажимает "Отклонить", вводит причину, система обновляет статус на "Отклонен" и уведомляет Пользователя.
Альтернативный поток	2а. Отмена отправки: Пользователь решает не отправлять процесс на модерацию. 2б. Запрос дополнительной информации: Модератор может запросить у Пользователя дополнительные данные перед принятием решения. 2в. Отсутствие решения: Модератор закрывает детали процесса без согласования или отклонения. 2г. Ошибка при запуске/отправке: Процесс не может быть запущен/отправлен из-за технических проблем или неверного статуса.
Исключения	Ошибка связи с Модератором или отсутствие уведомлений. Технические проблемы с IDP или базой данных. Недостаточные права Модератора на согласование/отклонение.
Результат	Процесс запущен, отправлен на модерацию, и его статус обновлен в соответствии с решением модератора.

Use-Case 3: Просмотр и управление задачами, SSH-ключами, ролями, группами

Этот сценарий описывает, как администратор управляет различными системными ресурсами, включая задачи, SSH-ключи, роли и группы, обеспечивая контроль доступа и системную безопасность.

Поле	Описание
Наименование	Административное управление ресурсами
Акторы	Администратор, Developer Portal (IDP)
Предусловия	Администратор авторизован и обладает необходимыми правами для управления ресурсами.
Основной поток	Администратор переходит в соответствующий раздел (Задачи, SSH-ключи, Роли, Группы). Система отображает список сущностей. Управление задачами: Администратор просматривает, изменяет статус или назначает исполнителя задачам. Управление SSH-ключами: Администратор просматривает, добавляет или удаляет SSH-ключи. Управление ролями: Администратор просматривает, присваивает или удаляет роли у пользователей. Управление группами: Администратор просматривает, добавляет или удаляет пользователей из групп.
Альтернативный поток	3а. Фильтрация/поиск: Администратор использует фильтры или поиск для нахождения конкретных ресурсов. 3б. Ошибка формата/дублирование: При добавлении SSH-ключа или назначении роли/группы происходит ошибка из-за некорректного формата или дублирования. 3в. Ресурс не найден: Объект для управления не найден, система информирует Администратора. 3г. Ресурс используется: Попытка удаления роли или группы, которая используется, приводит к ошибке.
Исключения	Ошибка доступа к базе данных или сетевые проблемы. Недостаточные права Администратора для выполнения конкретной операции. Ошибки авторизации.
Результат	Задачи, SSH-ключи, роли и группы успешно просмотрены и изменены в соответствии с запросами Администратора.

Анализ функциональности и сложности

Для оценки общей функциональности и сложности каждого кейса, а также потенциальных рисков, мы можем использовать радарную диаграмму. Эта диаграмма поможет визуализировать, насколько каждый кейс соответствует различным критериям, таким как сложность реализации, влияние на безопасность, частота использования и необходимость модерации.

На этой радарной диаграмме представлены оценки различных аспектов для каждого из трех рассмотренных кейсов. Например, "Управление шаблонами" показывает относительно низкую сложность и необходимость модерации, но высокую частоту использования. "Жизненный цикл процесса" имеет высокую необходимость модерации и влияние на безопасность, что логично, учитывая его природу. "Управление ресурсами" выделяется высокой сложностью реализации и зависимостью от других модулей, что подчеркивает комплексность административных функций.

Связи и зависимости: Схема взаимодействия

Для лучшего понимания взаимосвязей между различными компонентами системы и основными функциями, мы можем использовать схему взаимодействия, представленную в виде ментальной карты. Она покажет, как различные элементы Developer Portal (IDP) и пользовательские взаимодействия сопряжены друг с другом.

mindmap root["Developer Portal (IDP)"] id1["Управление шаблонами"] id1_1["Создание шаблона"] id1_2["Редактирование шаблона"] id1_3["Удаление шаблона"] id2["Жизненный цикл процесса"] id2_1["Запуск процесса"] id2_2["Отправка на модерацию"] id2_3["Согласование"] id2_4["Отклонение"] id3["Управление ресурсами"] id3_1["Просмотр задач"] id3_2["Управление SSH-ключами"] id3_2_1["Добавление ключа"] id3_2_2["Удаление ключа"] id3_3["Управление ролями"] id3_3_1["Присвоение роли"] id3_3_2["Удаление роли"] id3_4["Управление группами"] id3_4_1["Добавление пользователя в группу"] id3_4_2["Удаление пользователя из группы"] id4["Ключевые акторы"] id4_1["Пользователь"] id4_2["Модератор"] id4_3["Администратор"] id5["Компоненты системы"] id5_1["Frontend (idp-ui)"] id5_2["Backend (idp-back)"] id5_3["База данных (БД IDP)"]

Данная ментальная карта наглядно иллюстрирует основные функциональные области Developer Portal (IDP), их подфункции, а также ключевых акторов и системные компоненты, которые участвуют в этих процессах. Это помогает быстро понять структуру и взаимосвязи всей системы.

Видеообзор: Детальный взгляд на PlantUML

Для более глубокого понимания синтаксиса и возможностей PlantUML в создании диаграмм последовательности, предлагаю ознакомиться с обучающим видео. Оно наглядно демонстрирует, как использовать PlantUML для эффективной визуализации системных взаимодействий.

Это видео "How to Create a UML Sequence Diagram FOR FREE" является отличным ресурсом для тех, кто хочет освоить создание диаграмм последовательности с помощью PlantUML. Оно подробно объясняет основные концепции, синтаксис и лучшие практики, что значительно упростит работу с диаграммами и их интеграцию в процесс системного анализа.

Часто задаваемые вопросы (FAQ)

Что такое PlantUML?

PlantUML — это инструмент с открытым исходным кодом, который позволяет создавать различные UML-диаграммы (включая диаграммы последовательности, варианты использования, классы и т.д.) из простого текстового описания. Это "диаграммы как код", что обеспечивает легкость версионирования и автоматизации.

Зачем нужны диаграммы последовательности в системном анализе?

Диаграммы последовательности визуализируют взаимодействия между объектами или компонентами системы во времени, показывая порядок вызовов и обмена сообщениями. Они помогают системным аналитикам, разработчикам и тестировщикам четко понимать потоки выполнения, выявлять потенциальные проблемы и документировать системные требования.

В чем разница между основным и альтернативным сценарием в Use-Case?

Основной сценарий (Primary Flow) описывает идеальный, успешный путь выполнения пользовательской цели. Альтернативный сценарий (Alternative Flow) описывает вариации основного пути, которые могут быть как успешными, так и завершиться неудачей, но не являются исключительными ошибками.

Что такое "Акторы" в Use-Case?

Акторы — это сущности, которые взаимодействуют с системой для выполнения Use-Case. Это могут быть люди (например, "Пользователь", "Модератор", "Администратор"), внешние системы или даже временные факторы.

Как PlantUML обрабатывает альтернативные сценарии на диаграммах последовательности?

PlantUML использует ключевые слова, такие как alt (альтернатива), else (иначе) и opt (опция), для обозначения различных ветвей в потоке выполнения. Это позволяет моделировать различные пути взаимодействия в рамках одной диаграммы.

Заключение

Детальная разработка диаграмм последовательности в PlantUML и всесторонних Use-Case является неотъемлемой частью работы системного аналитика. Такой подход обеспечивает глубокое понимание системных процессов, помогает выявить все возможные сценарии взаимодействия и способствует созданию надежной и эффективной архитектуры. Объединение визуальных и текстовых описаний предоставляет полный и четкий обзор функциональности системы, что критически важно для успешной разработки и поддержки программных продуктов.
