石膏/石材线性膨胀测试揭秘：精细步骤与专业解析

掌握材料特性关键：从准备到测量的完整实验指南

理解石膏、石材或其他胶凝材料在凝固过程中的尺寸变化对于确保其在建筑、牙科、模具制造等领域的应用质量至关重要。线性膨胀是一个关键的物理性能指标，它直接影响材料的最终稳定性和适用性。本指南将详细阐述使用伸长仪（Extensometer）测量石膏/石材线性膨胀的规范实验方法，整合了您提供的步骤并辅以专业见解和注意事项。

核心要点速览

精确测量：采用伸长仪（Extensometer）和千分表，实现对石膏/石材在固化过程中微小线性膨胀的精密监控。
规范操作：遵循标准化的材料准备、混合和填充程序，确保实验结果的可靠性与可重复性。
全面解析：详细解读每一步骤的原理与关键点，辅以环境控制和安全注意事项，助您深入理解材料性能。

实验背景与意义

为何关注线性膨胀？

石膏和石材类材料在与水混合后会发生水化反应，导致体积发生变化，通常表现为微小的膨胀。这种膨胀如果过大或不均匀，可能导致成品开裂、尺寸偏差或与其他材料的配合出现问题。因此，精确测量其线性膨胀对于材料筛选、配方优化以及质量控制具有非常重要的实际意义。例如，在牙科领域，印模材料的尺寸稳定性直接关系到修复体的精度；在建筑领域，了解抹灰材料的膨胀特性有助于预防墙面开裂。

本方法依据标准的实验流程，旨在提供一个系统、可重复的测试方案，用以评估石膏/石材在凝固过程中的尺寸稳定性。实验的核心设备是伸长仪，它能够精确捕捉材料在特定方向上的长度变化。

实验所需材料与设备

精密测量的基石

为了确保实验的准确性，以下是进行石膏/石材线性膨胀测试所需的主要材料和设备：

伸长仪 (Extensometer)：专用于测量材料线性尺寸变化的仪器。通常包括一个V型或矩形的托槽（cradle）用于放置试样，以及一个可移动的端板。一些型号如Matest E080的托槽尺寸约为100毫米长 x 60毫米宽 x 25毫米深。
千分表 (Dial Gauge)：安装在伸长仪上，用于精确读取长度变化，精度通常达到0.01毫米。
石膏/石材粉末：待测试的材料，本实验以100克为例。
水：用于混合石膏/石材粉末，建议使用室温（约20-25°C）的蒸馏水或去离子水，以避免杂质和温度对凝固过程的影响。
润滑脂 (Grease)：如凡士林，用于涂抹伸长仪托槽内壁。
非吸水性光面纸：如蜡纸或玻璃纸，用于衬垫托槽，防止试样粘附并避免纸张吸水影响结果。
搅拌容器和搅拌棒：用于混合石膏/石材与水。
天平：用于精确称量粉末和混合物。
秒表或计时器：用于精确控制混合和测量时间。
刮刀或平整工具：用于平整试样表面。
游标卡尺：用于测量固化试块的最终长度。
个人防护装备：如防尘口罩、手套和护目镜，以确保操作安全。

图示：一种典型的带数字指示器的压缩/膨胀仪，用于材料测试。

详细实验步骤解析

以下是根据您提供的步骤，并结合专业实践经验整理的详细实验流程：

第一步：伸长仪托槽的准备 (Grease and Line the Cradle)

确保样品易于脱模且测量准确

在伸长仪托槽的内表面均匀涂抹一层薄薄的润滑脂。随后，用预先裁剪好的非吸水性光面纸仔细衬垫托槽内部。确保纸张平整，无褶皱，并完全覆盖与试样接触的表面。

目的：润滑脂和防粘纸能有效防止石膏/石材试样在凝固过程中与托槽粘连，便于后续完整取出试块。同时，使用非吸水性纸张可以避免纸张吸收混合物中的水分，从而确保测量到的膨胀仅由材料本身引起，提高实验结果的准确性。
注意事项：确保润滑脂涂抹均匀且不过量，纸张紧贴托槽内壁。若伸长仪之前使用过，务必彻底清洁，去除任何残留物。

第二步：石膏/石材粉末与水的混合 - 初步处理

精确配比与初步湿润

准确称取100克待测石膏/石材粉末。将粉末在10秒钟内均匀撒入规定量的水中（具体水量需根据所用石膏/石材的推荐水粉比确定，通常在产品说明中有指示，例如某些石膏的水粉比可能在0.4至0.6之间，即100克粉末对应40-60毫升水）。粉末撒入后，立即轻微震动搅拌容器约20秒。此震动操作旨在促进粉末充分湿润，并帮助排除在撒粉过程中可能裹入的空气气泡。完成此步骤后，立即称量并记录混合物的总重量。

目的：均匀撒粉和初步震动有助于粉末颗粒与水充分接触，避免形成干粉团块，同时去除大部分空气，为后续均匀搅拌奠定基础。记录混合物重量是进行后续膨胀率计算或质量平衡分析的依据。
注意事项：撒粉速度不宜过快，以免粉末飞扬或结块。震动应轻柔，避免浆料溅出。水温应控制在室温，过高或过低的水温会显著影响石膏的凝固时间和膨胀行为。

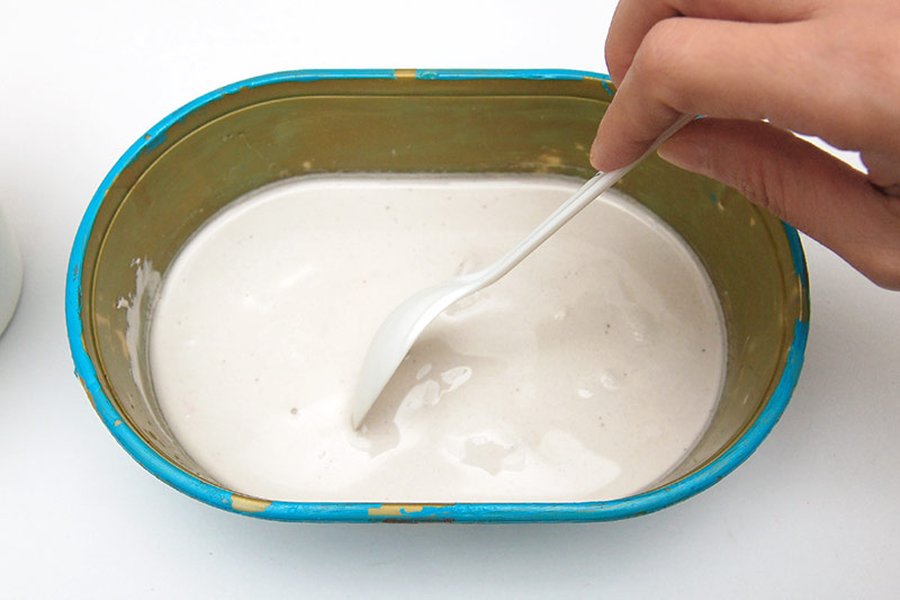

图示：正确混合石膏粉与水是获得均匀浆料的关键。

第三步：手动搅拌混合物 (Hand-Mix the Mixture)

确保浆料均匀无气泡

紧接着，用手或搅拌棒以圆周运动方式快速、均匀地搅拌石膏/石材浆料。在30秒内完成约60次完整的圆周搅拌。搅拌时应确保刮擦到容器的底部和侧壁，使所有粉末都参与反应，形成均匀、细腻、无明显气泡或团块的糊状物。

目的：充分的搅拌是获得均质浆料的关键，这直接影响材料的最终性能和膨胀的一致性。标准化的搅拌时间和次数有助于提高实验的可重复性。
注意事项：搅拌力度要适中，避免引入过多新的空气。搅拌方向应保持一致。如果使用的是机械搅拌器，需严格控制搅拌速度和时间，并确保其不会引入过多气泡。

第四步：填充伸长仪托槽 (Fill the Cradle)

制备标准尺寸试样

将混合好的石膏/石材浆料迅速倒入已准备好的伸长仪托槽中。填充时应注意避免裹入空气。用刮刀或平整工具轻轻刮平浆料表面，使其与托槽边缘齐平，确保试样表面平整、无凹陷或凸起。

目的：获得一个尺寸规整、表面平滑的试样是精确测量线性膨胀的前提。
注意事项：填充过程应迅速完成，因为石膏浆料会逐渐开始凝固。避免过度振动托槽，以免浆料产生离析。

第五步：调整活动端板并设置千分表 (Position Movable End Plate and Set Dial Gauge)

准备开始精确测量

小心地将伸长仪的可移动端板调整到位。该端板应与托槽保持微小的间隙（即不直接压迫托槽本身），但其测量面必须与托槽内石膏/石材浆料的端面轻轻接触，确保浆料的任何膨胀都能传递到端板上。然后，将千分表的测头与可移动端板可靠接触，并将千分表读数调整至零位。

目的：正确的端板定位和千分表归零是确保测量起点准确无误的关键。只有这样，后续的读数才能真实反映材料的线性膨胀量。
注意事项：确保端板与浆料接触良好但无初始压力。千分表归零后应避免再次触碰，以免影响读数。

第六步：记录膨胀读数 (Record Readings)

连续监测材料变化

从石膏/石材粉末与水初次接触的时刻开始计时（即第二步中撒粉入水的时刻）。在计时开始后的每一分钟，准确记录千分表上显示的读数。此过程需连续进行70分钟。

目的：通过连续记录，可以得到一条膨胀随时间变化的曲线，从而全面了解材料在凝固初期的膨胀行为，包括膨胀速率和最终膨胀量。70分钟的观察时间通常能覆盖大部分石膏类材料的主要凝固和初期膨胀阶段。
注意事项：记录数据时要准确、及时。实验期间应保持环境温度和湿度的稳定，因为这些因素会影响石膏的凝固和膨胀过程。建议在符合标准（如BS 1191）的环境条件下进行测试。

第七步：测量最终长度 (Measure Final Length)

获取最终膨胀数据

在持续记录70分钟后，小心地从伸长仪中取出已经凝固的石膏/石材试块。使用游标卡尺或其他精密测量工具，测量并记录试块在膨胀方向上的最终长度。

目的：获得试块在规定时间后的最终尺寸，用于与初始长度（通常为托槽长度）比较，计算总的线性膨胀率。
计算膨胀率 (可选)：线性膨胀率 (%) = [(最终长度 - 初始长度) / 初始长度] × 100%。初始长度通常是伸长仪托槽的标称长度。
注意事项：取样和测量时应小心操作，避免损坏试块。确保测量工具的准确性。

影响石膏线性膨胀的关键因素评估

多因素协同作用

石膏的线性膨胀并非单一因素决定，而是多种因素综合作用的结果。下图通过雷达图的形式，直观展示了几个关键因素对石膏线性膨胀影响程度的示意性评估（数值越大代表影响程度越高，范围1-5，纯属示意，具体数值因材料和条件而异）。理解这些因素有助于在实验设计和实际应用中进行优化控制。

从图中可以看出，水粉比、搅拌均匀度、粉料本身的质量以及添加剂的使用，通常对石膏的线性膨胀有较为显著的影响。环境温度和湿度也是不可忽视的因素，它们主要通过影响水化反应速率和水分蒸发来间接调控膨胀过程。

实验流程概览：思维导图

清晰把握实验全貌

为了帮助您更清晰地理解整个实验流程的各个环节及其相互关系，以下提供一个思维导图进行概括：

mindmap root["石膏线性膨胀测试方法"] id1["准备阶段"] id1.1["伸长仪准备"] id1.1.1["涂抹润滑脂"] id1.1.2["铺设防粘纸"] id1.2["材料与设备核查"] id1.2.1["石膏粉 (100g) 与水"] id1.2.2["称量与计时工具"] id1.2.3["个人防护用品"] id2["混合阶段"] id2.1["粉料精确入水 (10秒)"] id2.2["轻微震动排气 (20秒)"] id2.3["记录混合物初始重量"] id2.4["规范手动搅拌 (60圈/30秒)"] id3["填充与设置"] id3.1["浆料填充伸长仪托槽"] id3.2["试样表面抹平处理"] id3.3["调整活动端板并确保接触"] id4["测量阶段"] id4.1["千分表归零校准"] id4.2["计时起点 (粉料与水接触时)"] id4.3["每分钟记录读数 (持续70分钟)"] id4.4["保持环境条件稳定"] id5["后续处理与分析"] id5.1["小心取出固化试块"] id5.2["精确测量最终长度"] id5.3["(可选) 计算线性膨胀率"] id5.4["数据整理与报告撰写"]

该思维导图从准备工作开始，历经混合、填充、测量直至最终数据处理，清晰地展示了实验的逻辑顺序和关键控制点。

视频演示：伸长仪的使用

直观了解核心设备操作

伸长仪是材料应变和尺寸变化测量的关键设备。虽然以下视频主要展示了伸长仪在一般应变测量中的应用，但其核心原理——通过精密机械结构和传感器（如千分表或电子传感器）来捕捉微小位移——与本实验中用于测量石膏线性膨胀的伸长仪是相通的。观看此视频可以帮助您更直观地理解伸长仪的工作方式及其在材料测试中的重要性。

视频：使用伸长仪测量应变 (来源: YouTube - UCONN MSE Mechanical testing lab)

在石膏线性膨胀测试中，伸长仪的特定设计（如V型或U型托槽）是为了容纳新拌的浆料，并通过与试样端部接触的活动板来传递和测量其长度方向上的变化。千分表则提供了这种变化的精确读数。

实验关键参数与注意事项总结

确保测试结果的准确性与可靠性

为了获得可靠的实验数据，以下表格总结了本实验方法中的一些关键参数和需要特别注意的事项：

参数/环节	详细说明	注意事项
石膏粉用量	100克 (或根据标准/材料特性调整)	精确称量，确保批次一致性。
水的使用	适量 (根据水粉比)，室温 (约20-25°C)	水质纯净，水温恒定，避免影响凝固。
加粉方式	10秒内均匀撒入水中，随后震动20秒	避免结块，充分湿润，排除空气。
搅拌方式	手动，圆周运动，30秒内60次循环	确保浆料均匀细腻，避免引入过多气泡。
试样制备	填充托槽，表面抹平	快速操作，避免浆料在填充前初凝。
测量时长	从粉料与水接触起，持续70分钟	确保完整覆盖主要膨胀阶段。
数据记录	每分钟记录千分表读数	及时准确，千分表归零后勿扰动。
环境控制	恒定的温度和湿度 (如标准BS 1191要求)	环境变化会显著影响结果，需严格控制。
安全防护	佩戴口罩、手套等	防止吸入粉尘，避免皮肤直接接触。

常见问题解答 (FAQ)

为什么要在伸长仪内部涂抹润滑脂并铺设非吸水性纸张？

涂抹润滑脂和铺设非吸水性纸张的主要目的是：
1. 防止粘连：石膏/石材在凝固过程中可能会与伸长仪的托槽壁发生粘连。润滑脂和光滑的纸张可以形成一个隔离层，确保凝固后的试块能够轻松、完整地取出，避免因强行取出导致试块损坏或测量不准确。
2. 避免水分影响：如果使用吸水性纸张，纸张会吸收石膏浆料中的水分，这不仅会改变实际参与水化反应的水量，还可能因纸张本身的尺寸变化而干扰对石膏真实膨胀的测量。非吸水性纸张则能避免这个问题，确保测量的是材料本身的线性变化。

混合石膏时轻微震动容器的目的是什么？

在将石膏粉撒入水中后轻微震动容器，主要有两个目的：
1. 促进湿润：震动有助于水渗透到粉末颗粒之间，确保所有粉末都能与水充分接触，开始均匀的水化反应。这可以防止形成未被湿润的干粉团块，这种团块会影响浆料的均匀性和最终凝固体的强度及膨胀特性。
2. 排除裹入空气：在撒粉和初步混合过程中，空气容易被裹入浆料中。震动可以帮助这些小气泡上浮并逸出，减少最终试块中的孔隙，从而使测量结果更能反映材料本身的特性，而不是气泡造成的假象。后续的搅拌也会进一步排除空气，但初步震动是一个重要的预处理步骤。

为什么需要精确控制搅拌时间和方式？

精确控制搅拌时间和方式（如30秒内60次圆周运动）对于获得可靠和可重复的实验结果至关重要：
1. 确保浆料均匀性：标准化的搅拌可以确保石膏粉与水混合均匀，避免局部水粉比不一致，从而使整个试样的凝固过程和膨胀行为趋于一致。
2. 控制气泡含量：搅拌不足可能导致干粉团块和大量气泡，而过度搅拌（尤其是高速机械搅拌）则可能引入过多细微气泡。手动控制搅拌的次数和时间，可以在保证混合均匀的同时，尽量减少不必要的气泡引入。
3. 提高可重复性：遵循统一的搅拌规程，可以减少因操作差异带来的实验误差，使得不同批次或不同操作人员得到的实验结果具有可比性。这是科学实验的基本要求。
4. 影响凝固时间与性能：搅拌过程本身也会轻微影响石膏的凝固速度和最终性能。标准化的操作有助于控制这些影响。

测量线性膨胀时，环境条件（如温度、湿度）重要吗？

是的，环境条件对石膏/石材的线性膨胀测量非常重要。
1. 温度：温度直接影响石膏的水化反应速率。较高的温度会加速凝固和膨胀过程，而较低的温度则会延缓。因此，水温和环境温度的波动都会导致测量结果的差异。标准测试通常要求在恒定的温度下进行（例如23 ± 2 °C）。
2. 湿度：环境湿度会影响试样表面水分的蒸发速率。在低湿度环境下，水分蒸发过快可能导致试样表面收缩或影响水化程度，从而干扰真实的膨胀测量。高湿度则可能减缓水分蒸发。标准测试也会对相对湿度有所规定（例如50 ± 5% RH）。
为了确保实验结果的准确性和可比性，应尽可能在受控的环境条件下进行测试，并记录实际的温湿度条件。

70分钟的测量时间是如何确定的？这是否适用于所有类型的石膏？

70分钟的测量时间通常是根据经验或特定标准（如某些版本的BS 1191标准对特定石膏的规定）来设定的，目的是为了捕捉石膏从初凝到大部分初期膨胀完成的阶段。对于许多常见的石膏类型，其主要的凝固和膨胀过程在几十分钟内发生。

然而，这个时间并非绝对适用于所有类型的石膏或石材。不同类型、不同配方的石膏材料，其凝固时间和膨胀特性差异很大：
- 快凝石膏（如某些牙科石膏或模型石膏）可能在更短的时间内完成主要膨胀。
- 慢凝石膏或含有缓凝剂的石膏，其膨胀过程可能持续更长时间。
- 特殊用途石膏（如高膨胀石膏）可能有其特定的膨胀曲线和时间要求。

因此，虽然70分钟是一个常见的参考值，但在实际测试中，应根据以下因素调整或确定测量时长：
1. 材料特性：查阅所用石膏的技术数据表或相关标准，了解其典型的凝固时间和膨胀特性。
2. 预实验：进行预实验，观察膨胀曲线何时趋于平缓，以确定合适的测量终止时间。
3. 测试目的：如果研究的是长期尺寸稳定性，可能需要更长的观察时间（如24小时甚至更久）。
4. 遵循标准：如果测试是依据特定标准进行的，则应严格遵守该标准规定的测量时长。
