拉拔器噴飛警訊！拆卸過濾機轉盤為何如此危險？找出根本原因與解方

當拉拔器未對準軸心就強行施力，了解潛在的設備問題與操作風險，避免工安意外。

您好！您提到使用拉拔器拆卸過濾機轉盤時，之前曾發現墊針未對準軸心，而這次操作時拉拔器直接噴飛，這是一個非常危險的情況，表示施力過程中存在嚴重問題。這種狀況通常涉及工具、工件或操作方法上的錯誤。以下將深入探討可能的原因，並提供具體的解決方案與安全建議。

核心問題剖析：三大關鍵因素

拉拔器定位嚴重偏差： 墊針未對準軸心是極度危險的操作，施力點錯誤導致受力不均，是拉拔器滑脫或噴飛的主因。
工具與工件狀況不佳： 拉拔器本身可能已損壞 (如爪鉤磨損、螺桿滑牙)，或過濾機轉盤/軸心有變形、鏽蝕，導致無法穩定固定。
操作方法與施力不當： 施力過猛、不均勻，或未依正確步驟操作 (如未先洩壓)，都可能引發意外。

深入探究：拉拔器噴飛的潛在原因

拉拔器在施加巨大拉力時噴飛，表示固定失效且能量突然釋放。綜合您描述的情況（上次墊針已偏離軸心），這次的噴飛事件可能由以下一個或多個因素累積造成：

1. 拉拔器相關問題 (The Puller Itself)

定位與對準失誤 (Misalignment)

這是最直接也最可能的原因。拉拔器的設計原理是將拉力集中作用在軸心上，以垂直、均勻的力量將工件（轉盤）拉出。當墊針（中心頂桿）偏離軸心，施力點就會錯誤：

受力不均： 拉力會集中在軸的邊緣或轉盤的某一點，而不是均勻分佈。
產生側向力： 偏心的力量會產生一個側向分力，試圖將拉拔器推離軸心。
滑脫風險： 當拉力增大，側向力超過夾爪的固持力時，拉拔器就會瞬間滑脫或噴飛。上次操作時墊針偏離軸心，可能已對接觸點造成微小損傷或應力集中，使得這次更容易失敗。

拉拔器選型錯誤 (Incorrect Puller Selection)

使用的拉拔器可能不適合此次任務：

尺寸不符： 拉拔器的開檔範圍、爪長、頂桿長度等，必須與過濾機轉盤和軸的尺寸相匹配。
類型不當： 針對不同的工件和空間，有二爪、三爪、液壓、機械式等不同拉拔器。使用錯誤類型的拉拔器可能無法提供穩定的支撐或足夠的拉力。例如，在需要均勻施力的場合使用二爪拉拔器，風險較高。
荷重不足： 每個拉拔器都有其最大安全荷重。如果拆卸轉盤所需的拉力超過了拉拔器的額定荷重，工具可能發生破壞性故障。

拉拔器損壞或磨損 (Puller Damage/Wear)

工具本身的狀況至關重要：

夾爪磨損/變形： 夾爪前端是抓住工件的關鍵。若磨損、變形或有缺口，會降低抓持力，容易滑脫。
螺桿/牙紋損壞： 機械式拉拔器的中心螺桿若螺紋滑牙或彎曲，將無法順暢、均勻地施力，甚至可能在受力時突然失效。
液壓系統故障 (若適用)： 液壓拉拔器若有漏油、壓力不足或閥門故障，可能導致拉力不穩定或突然喪失。
結構疲勞/裂紋： 長期使用或曾承受過大負荷，拉拔器的本體或爪臂可能產生肉眼不易察覺的金屬疲勞或微小裂紋，在高應力下突然斷裂。

2. 過濾機轉盤/軸心相關問題 (Filter Machine Components)

軸心/轉盤端面狀況 (Shaft/Turntable Condition)

即使拉拔器完好且定位準確，工件本身的問題也可能導致失敗：

軸心端面不平/損壞： 軸心末端若非平整或中心孔有損壞、變形，拉拔器的墊針無法穩定頂住，容易滑開。
轉盤邊緣磨損/變形： 拉拔器夾爪需要抓住轉盤的堅固部位。若該部位有磨損、鏽蝕、變形或存在油污，會導致夾持不牢。
過緊配合/鏽死： 轉盤與軸之間可能由於鏽蝕、變形或長時間未拆卸而咬合過緊，需要極大的力量才能分離。這會增加拉拔器承受的應力，提高失敗風險。
結構干涉： 過濾機的其他部件可能阻礙拉拔器爪臂的正確放置，使其無法牢固抓住轉盤。

3. 操作方法與環境因素 (Operation & Environment)

操作技巧不當 (Improper Technique)

施力過快/不均： 應平穩、緩慢地旋轉拉拔器螺桿或增加液壓壓力。突然施加衝擊力或快速轉動，容易導致失穩。
未確保穩定： 在開始施加主拉力前，應確保拉拔器各部件（爪、本體、墊針）都已穩定就位且受力均勻。
未釋放內部壓力： 如相關資料提及，若過濾機內部仍有壓力，拆卸過程可能伴隨液體噴濺或其他風險，雖然不直接導致拉拔器噴飛，但增加了操作的複雜性和危險性。

潤滑不足 (Lack of Lubrication)

在拉拔器螺桿、墊針與軸心接觸點以及轉盤與軸的配合處使用適當的潤滑劑（如滲透油），可以：

減少摩擦力，降低所需的拉拔力。
幫助鬆動鏽蝕或緊配合的部件。
使拉拔過程更平順，減少衝擊和卡頓。
缺乏潤滑會使拆卸阻力增大，需要更大的拉力，從而增加失敗風險。

風險因素評估：雷達圖分析

下方的雷達圖視覺化呈現了導致拉拔器噴飛事故中各項潛在因素的相對風險貢獻度。得分越高表示該因素對此次事件的影響可能性越大。請注意，這是一個基於常見情況的推測性評估，實際情況需根據現場檢查判斷。

從圖中可以看出，「墊針未對準軸心」和「施力速度/方式」被認為是風險最高的因素，緊隨其後的是「轉盤/軸心狀況」和「工件鏽蝕/咬合度」。這符合您描述的情況，即之前的錯誤定位加上這次的操作，共同導致了事故。

系統性解決方案：步驟與建議

為避免再次發生危險，必須採取系統性的方法來解決問題：

1. 安全第一：停止作業與檢查

立即停止： 在未找出根本原因並解決之前，切勿再次嘗試。
安全區域： 確保操作區域無關人員遠離，並穿戴適當的個人防護裝備（如護目鏡、安全帽、防護手套）。
檢查損壞： 檢查拉拔器噴飛後是否有造成其他設備損壞或人員受傷。

2. 全面檢查：工具與工件

檢查拉拔器 (Inspect the Puller)

仔細檢查拉拔器的所有部件：夾爪是否有磨損、變形、裂紋？中心螺桿是否正直、螺紋是否完好？液壓系統是否正常？
確認拉拔器的規格（尺寸、荷重）是否適合此過濾機轉盤。參考設備手冊或諮詢供應商。
若發現任何損壞或疑慮，應立即更換或送修，切勿使用有問題的工具。

檢查過濾機轉盤與軸心 (Inspect Filter Components)

清潔轉盤和軸心接觸面，去除油污、鏽蝕。
檢查軸心端面是否平整，中心孔是否完好，適合墊針頂靠。
檢查轉盤被夾爪抓住的部位是否有變形、裂紋或其他損壞。
評估轉盤與軸的配合緊度，判斷是否需要使用滲透油、加熱或其他輔助方法來鬆動。

3. 正確操作程序 (Correct Operating Procedure)

精確對準 (Ensure Proper Alignment)

核心步驟： 務必確保拉拔器的墊針精確對準軸的中心點。可使用中心沖打點標記，或使用帶有彈簧定心頂針的拉拔器。
夾爪均布： 確保所有夾爪均勻分佈在轉盤周圍，且牢固抓住工件的堅實部位。調整爪臂，使其盡量與拉拔方向平行。

施加預緊力與潤滑 (Apply Pre-load & Lubrication)

在正式施加拉力前，先稍微旋緊螺桿或施加少量液壓，使拉拔器各部件穩定就位（預緊）。
在軸心、轉盤配合處及拉拔器螺桿上塗抹適量的潤滑劑或滲透油。

平穩施力 (Apply Force Smoothly)

緩慢、平穩地旋轉螺桿或操作液壓泵。感受阻力的變化。
切勿使用加力桿或錘子敲擊拉拔器來增加力量，這會產生衝擊力，極易導致滑脫或損壞。
如果阻力過大，應停止操作，檢查是否有未排除的問題，或考慮使用荷重更大的拉拔器。

4. 尋求專業協助 (Seek Professional Help)

如果您對檢查結果或操作步驟不確定，或者轉盤與軸鏽死嚴重、需要特殊工具，建議尋求經驗豐富的機械維修技師協助，確保人員和設備安全。

問題排查心智圖 (Troubleshooting Mind Map)

以下心智圖概述了診斷和解決拉拔器噴飛問題的思路，幫助您系統性地排查潛在故障點。

mindmap root["拉拔器噴飛問題 (Puller Ejection Issue)"] ["潛在原因 (Potential Causes)"] ["拉拔器問題 (Puller Issues)"] ["定位錯誤/未對準軸心 (Misalignment)"] ["選型不當 (Wrong Type/Size/Capacity)"] ["損壞/磨損 (Damage/Wear)
- 夾爪 (Jaws)
- 螺桿 (Screw)
- 液壓系統 (Hydraulics)
- 結構疲勞 (Fatigue)"] ["過濾機問題 (Filter Issues)"] ["軸心端面損壞 (Shaft End Damage)"] ["轉盤邊緣損壞/油污 (Turntable Edge Damage/Grease)"] ["鏽蝕/咬合過緊 (Seizure/Corrosion)"] ["結構干涉 (Interference)"] ["操作問題 (Operation Issues)"] ["施力不當 (Improper Force Application)
- 過快 (Too Fast)
- 不均 (Uneven)"] ["缺乏潤滑 (Lack of Lubrication)"] ["未洩壓 (Pressure Not Released)"] ["安全程序缺失 (Lack of Safety Procedures)"] ["解決方案 (Solutions)"] ["安全優先 (Safety First)"] ["停止作業 (Stop Work)"] ["個人防護 (PPE)"] ["全面檢查 (Inspection)"] ["檢查拉拔器 (Inspect Puller)"] ["檢查過濾機部件 (Inspect Filter Parts)"] ["正確操作 (Correct Procedure)"] ["精確對準 (Align Properly)"] ["使用潤滑劑 (Use Lubricant)"] ["平穩施力 (Apply Force Smoothly)"] ["選擇合適工具 (Select Right Tool)"] ["專業協助 (Professional Help)"] ["諮詢專家 (Consult Expert)"]

工具與部件圖例 (Tool & Component Examples)

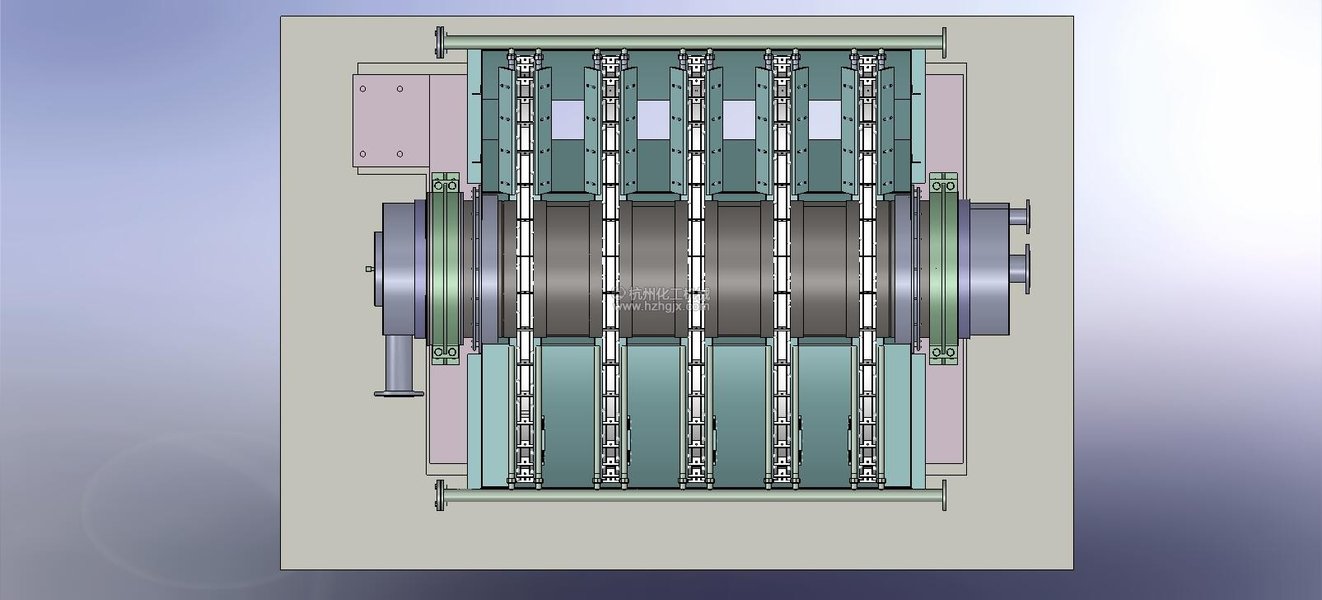

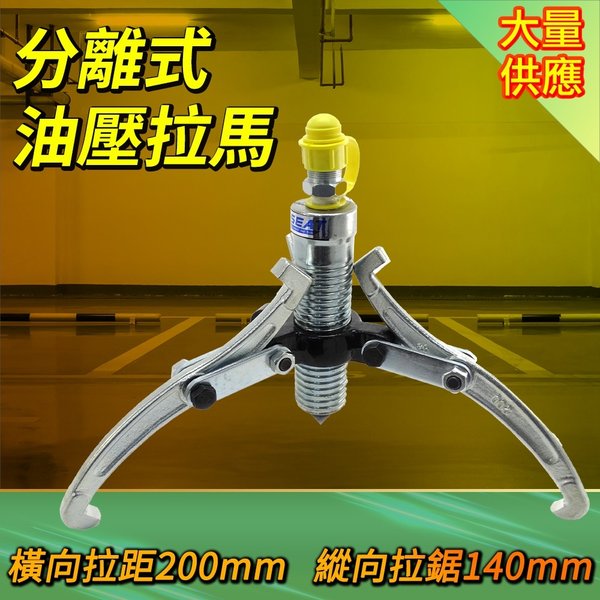

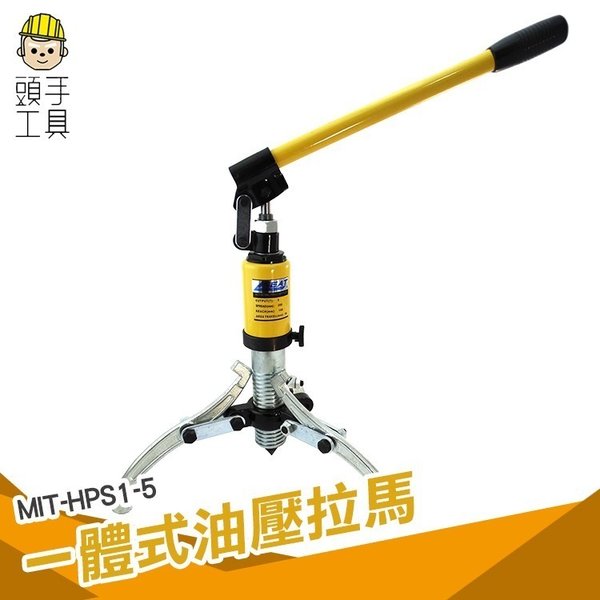

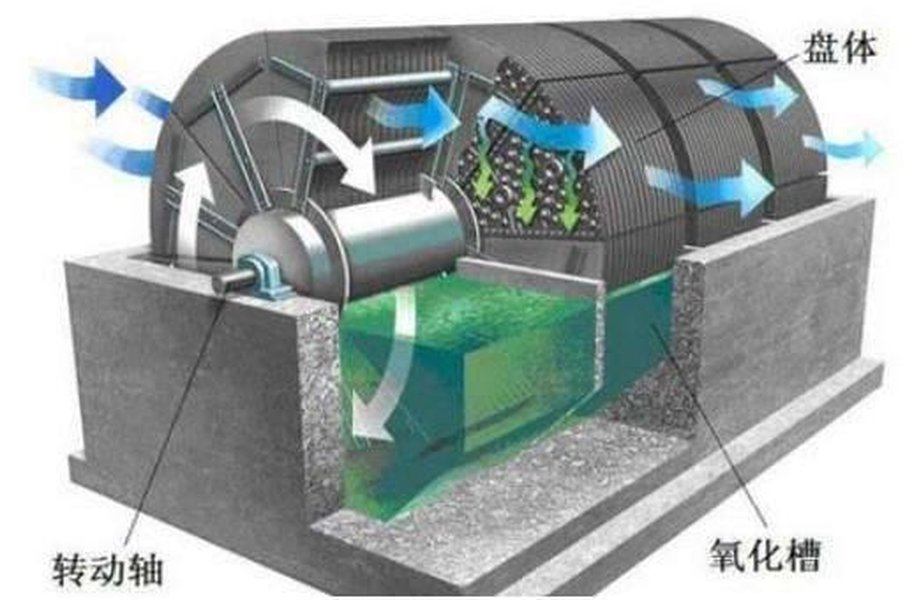

了解不同類型的拉拔器和相關部件有助於正確選擇和使用工具。以下是一些常見的拉拔器類型和過濾機轉盤的示意圖。

圖片來源：Yahoo購物中心, iOpen Mall, 污水處理設備廠家, Hangzhou Chemical Machinery Co., Ltd.

觀察這些圖片，注意不同拉拔器的爪鉤設計和中心頂桿。選擇時需考慮轉盤的形狀、可供抓持的空間以及所需的拉拔力。同時，了解過濾機轉盤的結構也有助於判斷最佳的施力點和抓持位置。

問題、症狀與對策表 (Problem, Symptoms & Solutions Table)

下表總結了可能遇到的問題、其典型症狀以及建議的檢查和解決方法：

潛在問題 (Potential Problem)	典型症狀 (Typical Symptoms)	檢查要點 (Inspection Points)	解決方案 (Solutions)
墊針未對準軸心 (Misalignment)	拉拔器傾斜、施力不穩、墊針滑開、噴飛	目視檢查墊針是否在軸心正中央	重新仔細對準，使用中心沖定位，確保穩定
拉拔器選型錯誤 (Wrong Puller)	無法穩定夾持、拉力不足、工具變形	核對拉拔器規格與工件尺寸、所需拉力	更換尺寸、類型或荷重適合的拉拔器
拉拔器損壞 (Puller Damage)	夾爪滑脫、螺桿卡頓或滑牙、液壓失效、工具斷裂	檢查夾爪、螺桿、本體、液壓系統是否有磨損、變形、裂紋、漏油	立即停用並維修或更換損壞的拉拔器
轉盤/軸心損壞 (Component Damage)	拉拔器無法穩定頂靠或夾持	檢查軸心端面平整度、中心孔狀況；檢查轉盤抓持部位是否完好	修復或更換損壞部件；尋找替代的堅固抓持點
鏽蝕/咬合過緊 (Seizure/Corrosion)	需要極大拉力、拉拔過程困難或卡住	觀察配合處是否有鏽跡、污垢	使用滲透油、適當加熱（需注意材質與安全）、使用更大荷重拉拔器、尋求專業協助
操作不當 (Improper Operation)	施力時工具突然滑脫、衝擊性斷裂	回顧操作步驟：是否平穩施力、是否使用輔助工具敲擊	嚴格遵守操作規程：平穩、緩慢施力，禁止敲擊
潤滑不足 (Lack of Lubrication)	拆卸阻力大、螺桿轉動困難	檢查接觸點、螺桿是否乾燥	在關鍵部位使用合適的潤滑劑或滲透油

常見問題解答 (FAQ)

問：為什麼墊針一定要對準軸心？偏一點不行嗎？

答：絕對不行！墊針偏離軸心會導致施力點錯誤，產生危險的側向力。這不僅會使拉拔效率降低，更重要的是會大大增加拉拔器滑脫、噴飛的風險，可能造成設備損壞甚至嚴重的人員傷害。對準軸心是確保拉力垂直、均勻作用的關鍵，也是安全操作的基本要求。

問：如果轉盤卡得很緊，可以用錘子敲擊拉拔器輔助嗎？

答：強烈不建議！用錘子敲擊拉拔器會產生衝擊力，這可能瞬間超過拉拔器或工件的承受極限，導致其突然斷裂或變形。同時，衝擊力也極易使原本已在高張力狀態下的拉拔器失穩、滑脫。正確的做法是使用滲透油潤滑、適當加熱（如果材質允許且安全），或換用荷重更大的拉拔器，並始終保持平穩施力。

問：如何選擇合適的拉拔器？

答：選擇拉拔器需考慮：

工件尺寸： 拉拔器的開檔範圍（爪子能張開的最大寬度）和爪長需要匹配轉盤直徑和深度。
所需拉力（荷重）： 根據工件的配合緊度、尺寸估算所需拉力，選擇額定荷重足夠的拉拔器，並留有安全餘量。
工件形狀與空間： 二爪拉拔器適用於空間有限的場合，但穩定性稍差；三爪拉拔器受力更均勻、更穩定。特殊形狀的工件可能需要專用拉拔器。
動力方式： 小型工件可用機械式（手動旋轉螺桿），大型或緊配合工件建議使用液壓拉拔器，施力更平穩省力。
安全性： 優先選擇帶有安全鎖定裝置或設計更穩固的品牌和型號。

問：使用拉拔器需要哪些安全防護措施？

答：安全永遠是第一位的。使用拉拔器時務必：

佩戴護目鏡或面罩，防止碎片或工具噴飛傷及眼睛。
佩戴厚實的防護手套，保護雙手。
穿戴安全鞋，以防工件或工具掉落砸傷腳部。
確保操作區域清空，無關人員遠離。
使用前務必檢查拉拔器狀況是否完好。
確保拉拔器穩定放置，受力均勻。
切勿超過拉拔器的額定荷重。
注意身體姿勢，避免站在拉拔器受力方向的正前方或正後方。
如果感覺異常或阻力過大，立即停止操作並檢查。
