パルス発生器の驚くべき多様性：電子回路から最先端研究まで

パルス発生器（パルスジェネレータとも呼ばれます）は、特定の形状、特に方形波（矩形波）の電気パルスを精密に生成する電子計測器です。その基本的な機能は単純に見えるかもしれませんが、現代のテクノロジーを支える多様な分野で不可欠な役割を果たしています。周波数、パルス幅、電圧レベル、立ち上がり・立ち下がり時間、遅延などを精密に制御できる能力により、基礎的な電子回路のテストから、最先端の科学研究、産業応用まで、その用途は驚くほど多岐にわたります。

ハイライト

デジタル世界の基盤: デジタル回路や集積回路（IC）の性能評価やタイミング検証に不可欠な信号源として機能します。
精密制御の要: レーザー駆動、センサーのトリガー、システムの同期など、正確なタイミング制御が求められる場面で活躍します。
多様な産業への貢献: 自動車、通信、医療、製造、高電圧技術など、幅広い産業分野での試験、制御、研究開発を支えています。

電子回路の試験と評価における核心的役割

パルス発生器の最も基本的かつ重要な用途の一つは、電子回路、特にデジタル回路やロジックICの評価とテストです。

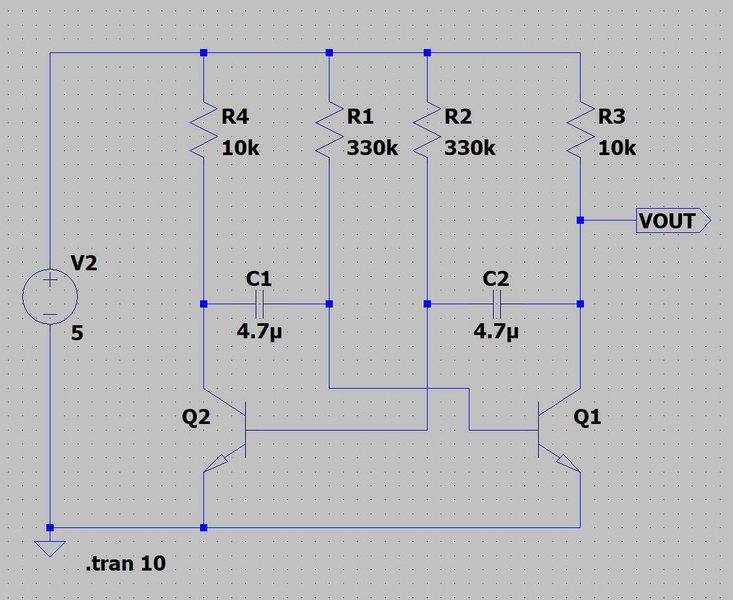

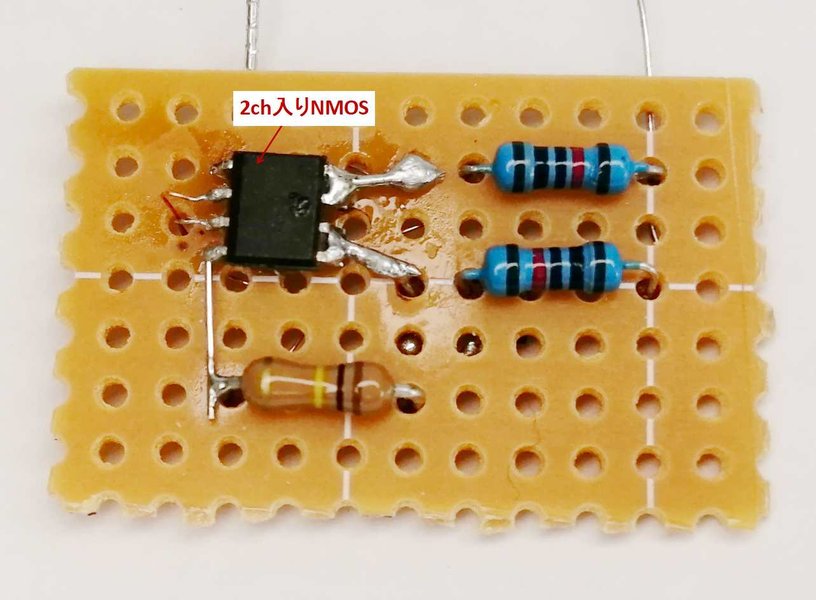

シンプルなパルス発生回路の構成例

デジタル回路・ロジックICの性能評価

動作検証と特性評価

デジタル回路やICが設計通りに動作するかを確認するために、パルス発生器からテスト用のパルス信号を入力します。これにより、回路の応答速度、信号の許容範囲（入力電圧や周波数のマージン）、耐久性などを評価できます。特に、開発段階や品質管理において、デバイスが仕様を満たしているかを検証する上で不可欠なツールです。

タイミング検証

デジタルシステムでは、複数の信号間のタイミングが非常に重要です。パルス発生器は、セットアップ時間、ホールド時間、伝播遅延など、クリティカルなタイミングパラメータを測定するための精密なパルス信号を提供します。パルスの遅延（Delay）や幅（Width）、立ち上がり/立ち下がり時間（Rise/Fall Time）を調整することで、実際の動作条件に近い、あるいは限界的な条件を模擬し、システムの安定性を評価します。

同期信号とトリガー信号の生成

多くの電子システムや計測装置では、動作の開始やデータの取得タイミングを正確に制御するために、トリガー信号や同期信号が必要です。パルス発生器は、これらの信号を高精度に生成する能力に優れています。

クロック信号源: デジタルシステムの基本的な動作クロックとして、あるいは外部クロック源として使用されます。
トリガー生成: オシロスコープ、データロガー、高速カメラ、その他の計測機器に対して、測定開始の合図となるトリガーパルスを供給します。外部イベントに同期したパルス生成も可能です。
システム同期: 複数の機器やモジュールを正確なタイミングで連携動作させるためのマスター同期信号を提供します。

先進技術と特殊分野への応用

パルス発生器の応用範囲は、基礎的な電子回路のテストにとどまらず、より高度な技術分野や特殊な産業用途にも広がっています。

半導体・レーザー技術

半導体レーザー（LD）の駆動と制御

半導体レーザー（LD）を精密に制御するために、パルス発生器が利用されます。パルス駆動により、レーザーの発光タイミング、パルス幅、繰り返し周波数を正確に制御し、光通信、光学計測、材料加工、医療用レーザーなどのアプリケーションで求められる特定の光出力を実現します。

光学スイッチングと変調

光通信システムや光学実験において、光信号の高速なスイッチングや変調を行うために、電気光学変調器（EOM）などを駆動するパルス信号源として使用されます。

高電圧パルス応用

特殊な高電圧パルス発生器は、物理学研究、材料科学、医療、環境技術など、高エネルギーのパルスが必要とされる分野で利用されます。

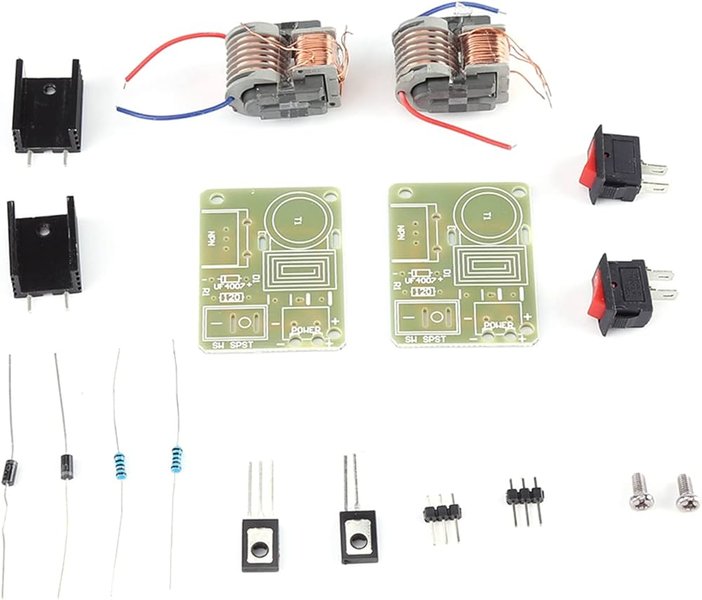

実験用の高電圧パルス発生モジュール

粒子加速とビーム制御: 加速器において、荷電粒子（電子、イオン）を加速したり、ビームの方向を制御（偏向）したりするための高電圧パルスを供給します。
質量分析（TOF-MS）: 飛行時間型質量分析計において、イオンを引き出し、加速するための精密な高電圧パルスを生成します。
光検出器（PMT、MCP）のゲーティング: 光電子増倍管（PMT）やマイクロチャンネルプレート（MCP）において、特定の時間ウィンドウでのみ検出感度を持たせる（ゲーティング）ために、高電圧パルスを使用します。
材料試験・絶縁破壊評価: 材料の絶縁耐力試験や、特に電気自動車（EV）用モーターのようにインバーター駆動される機器において、インバーターが発生するサージ電圧を模擬した高電圧パルスを印加し、絶縁破壊や部分放電（PD）の評価を行います。これはモーターの信頼性評価において重要です。
プラズマ生成・放電応用: 気体中や液体中での放電（プラズマ）を発生させるために、高電圧パルスが利用されます。表面処理、殺菌、水質浄化などの環境技術に応用されています。

計測・センシング

精密なタイミング制御能力を活かし、様々な計測・センシング分野で利用されます。

センサー信号処理: センサーからの信号を処理する回路のテストや、特定のイベントを検出するためのトリガーとして使用されます。
光学計測: 粒子画像流速測定法（PIV）、レーザー誘起蛍光（LIF）、超音波計測など、光源の制御やカメラの同期に精密なパルスが必要です。
距離測定・レーダー: パルス信号の送受信時間差を利用した距離測定（例: LiDAR）の信号源として用いられることがあります。

多様な産業分野での活用

パルス発生器は、特定の産業分野においても重要な役割を果たしています。

自動車産業

ECU（エンジン制御ユニット）テスト: エンジン制御に関連するセンサー信号（クランク角センサー、カム角センサーなど）を模擬したパルス信号をECUに入力し、その動作を検証します。
インジェクター駆動テスト: 燃料噴射装置（インジェクター）の駆動信号を模擬します。
計器類のテスト: 電気式タコメーター（回転計）などの計器類が正しく動作するかを確認するために、エンジンを実際にかけずにパルス信号を入力してテストする場合があります。

製造業・オートメーション

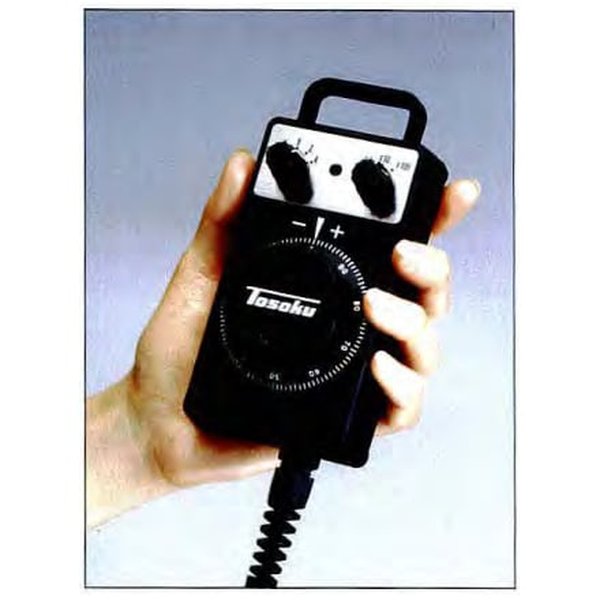

CNC工作機械などで使用される手元操作用手動パルス発生器（MPG）

CNC工作機械制御: 手動パルス発生器（MPG: Manual Pulse Generator、ハンディパルサーとも）は、作業者が手元のダイヤル操作で精密なパルス信号を生成し、CNC工作機械の軸移動や位置決めを微調整するために使用されます。
モーター制御: ステッピングモーターやサーボモーターのドライバーにパルス信号を入力し、回転速度や位置を制御します。
電力制御（スイッチング電源・インバーター）: スイッチング電源やインバーター回路において、パワー半導体素子（MOSFET、IGBTなど）をオン/オフ制御するための駆動パルス（ゲート信号）を生成します。
産業用ロボット・FAシステム: 複数の機器が連携するファクトリーオートメーション（FA）システムにおいて、動作の同期を取るための信号源として利用されます。

通信システム

通信機器のテスト: デジタル通信システムで使用されるパルス信号（データ信号、クロック信号）を生成し、送受信機や伝送路の性能を評価します。
パルス変調: アナログ信号をデジタル信号に変換するパルス符号変調（PCM）など、特定の変調方式におけるパルス生成の基礎となります。

医療・環境分野

医療機器のテスト・シミュレーション: ペースメーカーなどの植込み型医療機器のテストにおいて、心臓の電気信号を模擬したパルスを生成するために使用されることがあります。
環境技術（水処理など）: 高電圧パルス放電を利用して水中の有害物質を分解したり、アオコの増殖を抑制したりする技術で、パルス発生器が中核となります。
超音波応用: 医療用超音波診断装置や非破壊検査装置において、超音波振動子を駆動するためのパルス信号を生成します。

船舶

船舶のリモコンシステム、エンジン、モーター、プロペラなどの動作確認や、定期メンテナンス時の故障診断において、シミュレーション用の信号を入力するためにパルス発生器が活用されることがあります。

パルス発生器の応用分野の広がりを視覚化

パルス発生器が様々な分野でどのように活用されているか、その重要度や要求される特性をレーダーチャートで示します。このチャートは、各分野におけるパルス発生器の一般的な要求事項（精度、周波数範囲、電圧レベル、複雑性）を相対的に評価したものです。スコアは1（低い）から10（高い）の範囲で示されています。

このチャートから、例えば「高電圧応用」では特に高い電圧レベルが求められ、「研究開発」や「医療/生体」では高い精度や複雑な機能が要求される傾向があることがわかります。一方で、「自動車」や「製造/制御」では、特定の機能に特化しつつも、コストや耐久性といった要素も重要になる場合があります。

パルス発生器の多様な役割：関連性のマップ

パルス発生器の基本的な機能から、どのように多様な応用分野へと繋がっていくかをマインドマップで示します。中心にある「パルス生成」から、主要な機能カテゴリ、そして具体的な応用例へと展開していく様子がわかります。

mindmap root["パルス発生器
(Pulse Generator)"] testing["試験・評価
(Testing & Evaluation)"] ic_test["IC / デジタル回路評価"] timing_ver["タイミング検証"] material_test["材料試験 (絶縁評価)"] device_sim["機器シミュレーション
(センサー, ECU等)"] control["制御・同期
(Control & Synchronization)"] sync["システム同期"] trigger["計測トリガー
(カメラ, オシロ等)"] motor_ctrl["モーター制御
(ステッピング, サーボ)"] cnc["CNC制御 (MPG)"] power_ctrl["電力制御
(スイッチング電源)"] driving["駆動
(Driving)"] ld["半導体レーザー (LD)"] eom["電気光学変調器 (EOM)"] ultrasound["超音波振動子"] actuator["アクチュエータ"] measurement["計測応用
(Measurement Applications)"] opt_measure["光学計測 (PIV等)"] distance["距離測定 (LiDAR等)"] tof_ms["飛行時間型質量分析 (TOF-MS)"] hv["高電圧応用
(High Voltage)"] particle["粒子ビーム制御/加速"] pmt_mcp["光検出器ゲーティング
(PMT, MCP)"] plasma["プラズマ生成/放電"] ev_motor["EVモーター絶縁試験"] niche["特定・その他用途
(Niche & Others)"] automotive["自動車 (ECU, 計器テスト)"] comm["通信システム"] medical["医療機器 (ペースメーカーテスト等)"] env["環境技術 (水処理等)"] ship["船舶システムテスト"]

このマップは、パルス発生器がいかに多機能であり、その精密なパルス生成能力が、電子工学の基礎から最先端の科学技術、そして身近な産業製品に至るまで、幅広い領域で応用されているかを示しています。

応用分野別に見るパルス特性の要求

パルス発生器の用途は多岐にわたりますが、それぞれの用途で要求されるパルスの特性（周波数、パルス幅、電圧、立ち上がり/立ち下がり時間など）は異なります。以下の表は、主要な応用分野と、そこで一般的に要求されるパルス特性の傾向をまとめたものです。

応用分野	代表的な用途例	要求される周波数	要求されるパルス幅	要求される電圧レベル	要求される立ち上がり/立ち下がり時間
デジタル回路試験	ロジックIC評価、タイミング検証	中〜高 (MHz〜GHz帯)	狭〜広 (ns〜ms)	低 (TTL, CMOSレベル: 数V)	非常に高速 (ps〜ns)
半導体レーザー駆動	光通信、レーザー加工、計測	低〜高 (kHz〜GHz帯)	非常に狭〜中 (ns〜µs)	低〜中 (数V〜数十V)	高速 (ns)
高電圧応用	粒子加速、TOF-MS、プラズマ生成、絶縁破壊試験	低〜中 (Hz〜MHz帯)	中〜広 (µs〜ms、あるいは単発)	非常に高い (kV〜MV)	用途による (ns〜µs)
自動車関連テスト	ECUテスト、センサー模擬、計器テスト	低〜中 (Hz〜kHz帯)	中〜広 (µs〜ms)	低〜中 (数V〜数十V)	中程度 (µs)
モーター/電力制御	ステッピングモーター駆動、スイッチング電源	低〜中 (Hz〜数百kHz)	中 (µs〜ms、デューティ比で制御)	中〜高 (数十V〜数百V)	中〜高速 (ns〜µs)
計測トリガー/同期	オシロスコープ、高速カメラ、システム同期	低〜高 (Hz〜GHz帯)	狭〜中 (ns〜µs)	低 (TTL, LVDSレベル: 数V)	高速 (ps〜ns)
