蛍光イメージングの精度を飛躍させる「パルス変調」技術とは？

微弱な信号を捉え、ノイズを抑制する先進的な測定法の原理と応用を徹底解説。

ハイライト

高感度・高精度: パルス変調は、励起光を短いパルスで照射し、同期した蛍光信号のみを検出することで、背景光やノイズの影響を大幅に低減し、微弱な蛍光を高感度に測定します。
光合成研究の主力技術: 特にクロロフィル蛍光測定（PAM法）で広く利用され、植物の光合成効率（Fv/Fmなど）や環境ストレス応答を非破壊的にリアルタイムで評価できます。
多様なイメージング応用: 顕微鏡イメージング（生細胞観察、深部組織観察）にも応用され、二光子顕微鏡や蛍光寿命イメージング（FLIM）と組み合わせることで、より高コントラスト・高解像度の画像取得に貢献します。

パルス変調蛍光イメージングとは？：基本原理と利点

なぜ「変調」するのか？

蛍光イメージングは、特定の波長の光（励起光）を試料に照射し、それに応答して試料から放出される別の波長の光（蛍光）を検出して画像化する技術です。しかし、通常の連続光を用いた測定では、励起光自体が測定対象の生理状態に影響を与えたり、周囲の環境光や試料自身の自家蛍光などがノイズとして混入し、本当に見たい蛍光信号を正確に捉えることが難しい場合があります。

「パルス変調」技術は、これらの課題を克服するために開発されました。この技術の核心は、励起光を連続的に照射するのではなく、非常に短い時間幅（例えば1マイクロ秒程度）の光パルスを一定の周期で繰り返し照射することにあります。

同期検出によるノイズの徹底排除

パルス変調の最大の利点は、同期検出という仕組みにあります。試料から放出される光のうち、照射した励起光パルスの周期と完全に同期した成分だけを選択的に増幅して検出します。これにより、以下のような効果が得られます。

環境光の影響除去: 太陽光や室内灯など、パルスとは無関係な定常光の影響を受けません。
非同期蛍光の除去: 励起光パルスとは異なるタイミングで発生する蛍光（遅延蛍光や他の光源による蛍光など）を除去します。
自家蛍光の抑制: 特定の条件下では、目的の蛍光以外の自家蛍光の影響も低減できます。

この結果、信号対雑音比（S/N比）が劇的に向上し、これまでノイズに埋もれていた微弱な蛍光信号も高感度かつ正確に測定・画像化することが可能になります。原理的には、変調された測定光以外の光による蛍光は検出されないため、バックグラウンドノイズの影響を最小限に抑えることができるのです。

パルス変調技術の主要な応用分野

パルス変調技術は、その高感度・高精度という特性から、様々な分野の蛍光イメージングで活用されています。

光合成研究：植物の健康診断

クロロフィル蛍光とPAM測定

パルス変調技術が最も広く利用されている分野の一つが、植物や藻類の光合成研究におけるクロロフィル蛍光測定です。特にPAM（Pulse Amplitude Modulation）法と呼ばれる手法が標準的に用いられています。

PAM法では、非常に弱いパルス状の測定光（Measuring Light）を用いて、光合成系が光エネルギーを受け取る前の初期状態の蛍光強度（Fo：最小蛍光）を測定します。次に、非常に強い飽和パルス光（Saturating Pulse）を短時間照射し、光合成の反応中心を一時的にすべて閉じた状態（光化学反応が進まない状態）を作り出し、その時の蛍光強度（Fm：最大蛍光）を測定します。

これらの値から、光化学系II（PSII）の最大量子収率（Fv/Fm = (Fm - Fo) / Fm）を算出できます。Fv/Fmは、植物が吸収した光エネルギーをどれだけ効率よく光化学反応に利用できるかを示す指標であり、植物の健康状態やストレス応答を評価する上で非常に重要です。値が1に近いほど健全であることを示します。この他にも、光照射下での実際の量子収率（ΔF/Fm' または Y(II)）、電子伝達速度（ETR）、非光化学的消光（NPQ：余剰な光エネルギーを熱として放散する能力）など、光合成に関する多様なパラメータを非破壊的に、かつリアルタイムで評価できます。

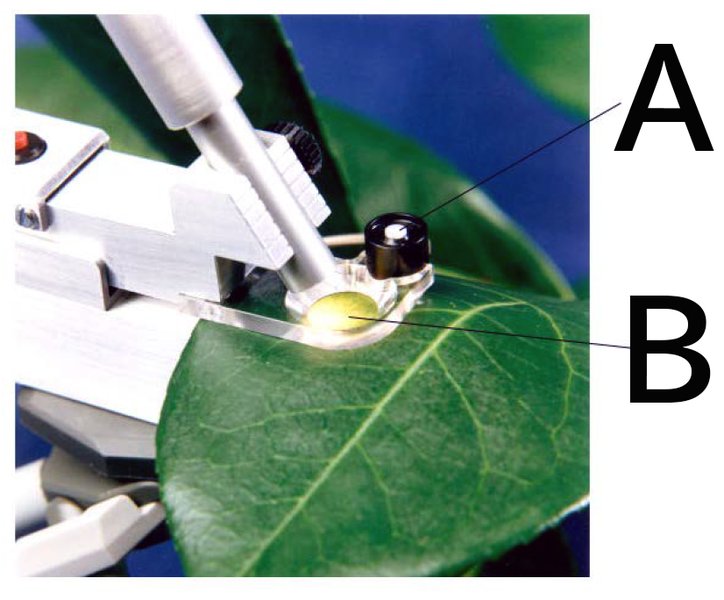

市販されているパルス変調クロロフィル蛍光測定装置（例：Hansatech社 FMS2+）

Imaging PAM：空間分布の可視化

従来のPAM測定器が、光ファイバーなどを用いて特定の点の蛍光強度を測定するのに対し、Imaging PAMは、CCDカメラや高感度CMOSイメージセンサーとパルス変調蛍光測定系を組み合わせた装置です。これにより、葉の表面全体や組織切片など、二次元的な範囲におけるクロロフィル蛍光パラメータ（Fv/Fm、Y(II)など）の分布を画像として捉えることができます。不均一な光合成活性やストレスの影響を受けている部位などを視覚的に特定するのに非常に有効です。顕微鏡と組み合わせれば、細胞レベルでの詳細な解析も可能になります。

MultiColor PAM：波長依存性の解析

MultiColor PAM装置では、複数の異なる波長の測定光や励起光、飽和パルス光を用いることができます。これにより、光の色（波長）が光合成活性に与える影響（例えば、特定の光合成色素の寄与や、状態遷移と呼ばれる光エネルギー配分調節メカニズムなど）を詳細に解析することが可能になります。藻類やシアノバクテリアなど、多様な光合成色素を持つ生物の研究に特に有効です。

生物学・顕微鏡イメージング：生命現象の可視化

複雑な試料におけるコントラスト向上

生体組織や培養細胞を用いた蛍光イメージングでは、自家蛍光（試料自体が持つ蛍光）や散乱光が多く、目的の蛍光プローブからの信号が埋もれてしまいがちです。パルス変調技術を導入することで、これらの背景ノイズを効果的に除去し、目的分子や構造物の蛍光を高コントラストで観察することが可能になります。これにより、ライブセルイメージング（生きた細胞の動態観察）などにおいて、より微細な変化や局在を捉えることができます。

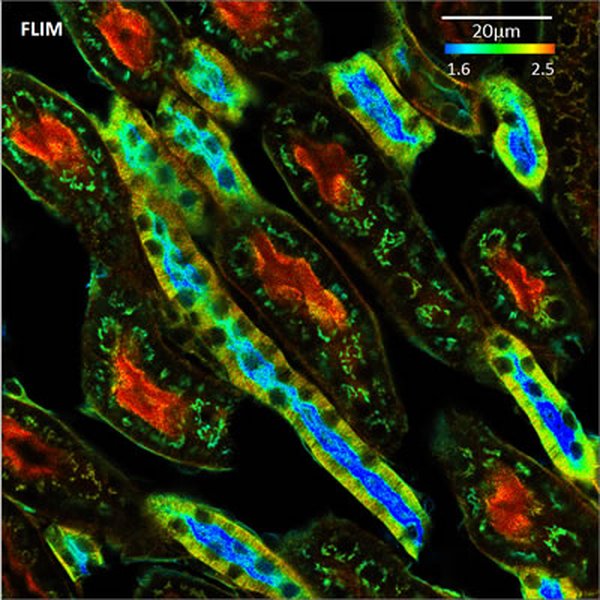

蛍光顕微鏡による生体組織の多色イメージング例（パルス変調はコントラスト向上に寄与）

高度な顕微鏡技術との融合

パルス変調技術は、他の高度な蛍光顕微鏡技術と組み合わせて利用されることもあります。

二光子励起顕微鏡: 近赤外域の長波長パルスレーザー光を用いて深部観察を可能にする二光子顕微鏡において、励起レーザーのパルス列を変調（オン/オフ）し、蛍光検出を同期させることで、背景光をさらに抑制し、より深部を高画質で観察する試みがあります。
蛍光寿命イメージング（FLIM）: 蛍光物質が励起光を吸収してから蛍光を発するまでの時間（蛍光寿命）は、その分子が置かれている微小環境（pH、イオン濃度、分子間相互作用など）によって変化します。パルス変調の原理を応用した時間分解測定技術を用いることで、蛍光強度だけでなく蛍光寿命の情報も画像化し、細胞内の環境情報をより詳細に解析できます。

これらの組み合わせにより、生命現象のより深い理解につながる高次元な情報を得ることが期待されています。

パルス変調はどのように機能するのか？

測定光と飽和パルス光の巧妙な使い分け

光合成研究（PAM法）を例にとると、パルス変調システムは主に2種類の光パルスを使い分けています。

測定光（Measuring Light）: 非常に弱い（光合成をほとんど駆動しない強度）、短いパルス光。これを一定の周波数で繰り返し照射し、その周波数に同期した蛍光（FoやF'）を検出します。
飽和パルス光（Saturating Pulse）: 非常に強い、短時間（通常1秒以下）の光パルス。これを照射することで、光化学系IIの反応中心（電子を受け取る場）を一時的にすべて還元型（電子を受け取れない状態）にし、蛍光強度を最大（FmやFm'）にします。

これらのパルスを適切なタイミングで組み合わせ、得られた蛍光強度データ（Fo, Fm, F', Fm'など）を解析することで、前述の様々な光合成パラメータを算出します。

同期検出の心臓部：ロックインアンプ

パルス変調における同期検出の鍵となるのが、ロックインアンプと呼ばれる電子回路（またはその原理を用いたデジタル信号処理）です。ロックインアンプは、特定の周波数（この場合は測定光パルスの変調周波数）を持つ信号だけを、他の周波数成分（ノイズ）から極めて高い精度で分離・増幅することができます。

測定光パルスと同じ周波数を持つ参照信号をロックインアンプに入力し、検出器からの信号（目的の蛍光信号＋ノイズ）と比較します。そして、参照信号と位相および周波数が一致する成分だけを取り出して増幅します。これにより、測定光パルスによって励起された蛍光成分だけが選択的に抽出され、環境光などの定常光やランダムなノイズは効果的に除去されるのです。

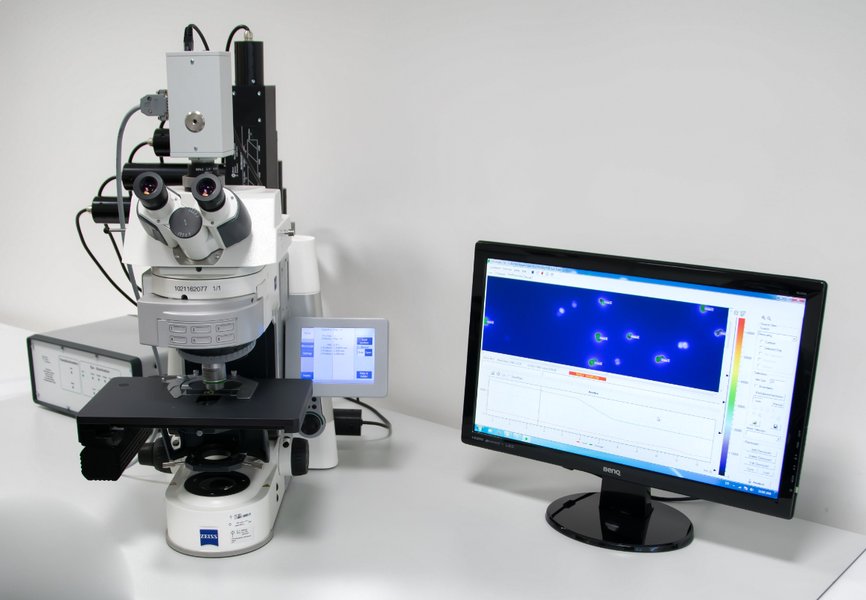

パルス変調技術を組み込んだ顕微鏡システム例 (FC2000-Z)

パルス変調蛍光イメージングの利点まとめ

パルス変調技術を用いた蛍光イメージングには、多くの利点があります。以下の表に主要な利点をまとめます。

利点	説明	主な応用分野
高感度測定	ノイズ低減効果により、微弱な蛍光信号も検出可能になる。	光合成研究、微量物質検出、低蛍光プローブ観察
ノイズ（背景光）除去	同期検出により、環境光、非同期蛍光、自家蛍光などの影響を大幅に抑制できる。	野外測定、生体組織観察、高自家蛍光試料
非破壊測定	特にPAM法では、試料（植物の葉など）を傷つけずにそのままの状態で測定できる。	光合成研究、生態学、農業
リアルタイム測定	光合成パラメータの動的な変化などを連続的に追跡できる。	光合成研究、環境応答モニタリング、細胞機能解析
空間情報の取得	Imaging PAMなどでは、蛍光パラメータの二次元分布を画像として可視化できる。	光合成研究（不均一性解析）、組織イメージング
多様な情報取得	蛍光強度だけでなく、量子収率、電子伝達速度、エネルギー消散効率など、より詳細な生理学的情報を得られる（特にPAM法）。	光合成研究、ストレス生理学

パルス変調技術の性能を可視化する

パルス変調技術は、応用分野によって重視される性能が異なります。以下のレーダーチャートは、代表的な応用例である「PAM蛍光測定」と「一般的な顕微鏡イメージングへの応用」について、いくつかの重要な性能指標を相対的に比較したものです（値は模式的なものであり、実際の装置性能とは異なります）。

このチャートから、例えばPAM蛍光測定は特に「非破壊性」や得られる「情報量」（光合成パラメータの多様さ）に優れ、顕微鏡応用では「空間分解能」がより重要視される傾向があることが模式的に示されています。どちらの応用においても、「感度」と「ノイズ除去」はパルス変調技術の重要な利点です。

よくある質問 (FAQ)

Q1: PAM測定における「Fv/Fm」とは具体的に何ですか？

A1: Fv/Fmは、光化学系II（PSII）の最大量子収率を示す指標です。Fm（最大蛍光強度）とFo（最小蛍光強度）から、Fv/Fm = (Fm - Fo) / Fm という式で計算されます。これは、PSIIが吸収した光エネルギーのうち、光化学反応（電子伝達）に利用できる潜在的な最大効率を表します。健康な植物では一般的に0.8前後の値を示し、ストレス（乾燥、高温、栄養不足など）を受けるとこの値が低下するため、植物の健康診断やストレス評価に広く用いられます。

Q2: パルス変調を使えば、明るい場所（環境光下）でも蛍光測定が可能ですか？

A2: はい、可能です。パルス変調技術の大きな利点の一つが、同期検出によって環境光のような定常光の影響を効果的に除去できることです。これにより、実験室内の照明下や、場合によっては屋外の太陽光下でも、目的の蛍光信号（特にクロロフィル蛍光など）を正確に測定することができます。ただし、非常に強い光環境下では、測定器の検出限界を超える場合や、試料の光化学反応自体が飽和してしまう可能性もあるため、適切な測定条件の設定が必要です。

Q3: Imaging PAMと通常のPAM測定器の主な違いは何ですか？

A3: 主な違いは、測定する空間範囲と情報の形式です。通常のPAM測定器（非イメージングタイプ）は、光ファイバーなどを使って試料の特定の「点」または限られた「領域」の平均的な蛍光パラメータ（Fv/Fmなど）を測定し、数値データとして出力します。一方、Imaging PAMは、CCDカメラやCMOSセンサーを用いて、試料表面の「面」全体の蛍光パラメータ分布を測定し、「画像」として可視化します。これにより、試料内の光合成活性の不均一性などを視覚的に評価できます。

Q4: パルス変調はどのような種類の蛍光物質に使えますか？

A4: 原理的には、パルス状の励起光に応答して蛍光を発する物質であれば、様々な蛍光物質に適用可能です。最も広く使われているのは植物や藻類のクロロフィルですが、研究用途では蛍光タンパク質（GFPなど）、蛍光色素、量子ドットなどを用いた生物学的イメージングにも応用されています。重要なのは、励起光パルスに対して十分に速い応答（蛍光寿命がパルス周期に対して適切であること）と、検出可能な蛍光強度を持つことです。
