Générer un Signal PWM sur Microcontrôleur PIC33

Guide détaillé et complet pour configurer et générer un signal PWM sur le PIC33

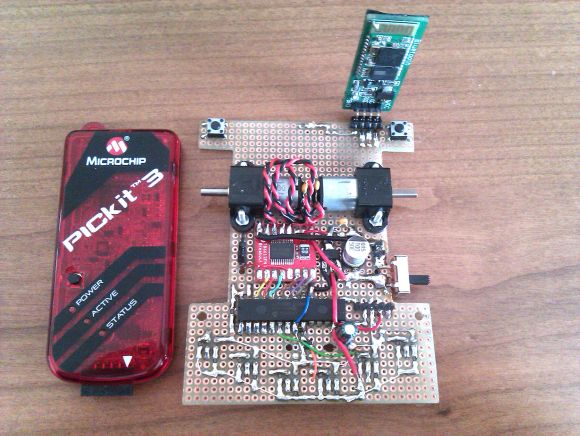

PIC33 microcontroller circuit board and oscilloscope

Principales Approches et Points Clés

Configuration du module PWM : Utilisation des modules CCP ou OC et des registres spécifiques pour générer le signal.
Gestion du Timer : Choix approprié du timer (typiquement Timer2) pour définir la période et la précision de la fréquence.
Préparation du matériel et du logiciel : Sélection de la broche de sortie, utilisation d’outils comme MPLAB Code Configurator et adaptation aux spécifications du modèle PIC33.

Introduction au PWM sur PIC33

Le PWM (Pulse Width Modulation) est une technique utilisée pour générer des signaux numériques dont la largeur des impulsions est modulée pour simuler des tensions analogiques ou contrôler la puissance fournie à une charge (comme dans les moteurs ou les LED). Dans le contexte des microcontrôleurs PIC33, plusieurs modules permettent de générer un signal PWM, tels que le module CCP (Capture/Compare/PWM) et le module OC (Output Compare). L'essence de la génération d'un signal PWM repose sur la configuration d'un timer dédié et la gestion de registres spécifiques qui définissent la période et le rapport cyclique (ou duty cycle) du signal.

Concept de base du Signal PWM

Un signal PWM est caractérisé par deux paramètres principaux :

Fréquence PWM : Détermine le nombre de cycles complets par seconde. Elle est directement fonction de la période définie par un timer. Une fréquence trop basse peut causer des perturbations perceptibles dans certaines applications, tandis qu'une fréquence très élevée peut être difficile à gérer en termes de régulation de la charge.

Rapport Cyclique (Duty Cycle) : C'est le pourcentage de temps pendant lequel le signal reste actif (niveau haut) par rapport à la durée totale d'un cycle. Par exemple, un rapport cyclique de 50 % indique que le signal est actif pendant la moitié du temps et inactif l'autre moitié.

Étapes de Configuration Pratique du PWM

Pour générer un signal PWM sur un microcontrôleur PIC33, plusieurs étapes de configuration doivent être respectées. Ces étapes incluent la préparation du matériel, la sélection de la broche de sortie, la configuration du module PWM et la gestion du timer associé.

1. Sélection du Microcontrôleur et Préparation Matérielle

Avant de démarrer, il est essentiel de vérifier si le microcontrôleur PIC33 que vous utilisez est équipé d’un module PWM adéquat. En général, les PIC33 utilisent le module CCP ou Output Compare pour générer des signaux PWM. La documentation technique (datasheet) de votre modèle spécifique fournit toutes les informations concernant les capacités PWM.

Choix de la Broche de Sortie : Il faut identifier la broche qui peut servir de sortie pour le signal PWM. Pour ce faire, consultez la fiche technique du PIC33, et si nécessaire, utilisez le système de Peripheral Pin Select (PPS) qui permet de remapper certaines fonctions vers des broches alternatives.

2. Configuration du Timer pour le PWM

La configuration du timer est cruciale puisque celui-ci détermine la période du signal PWM et donc sa fréquence. Le Timer2 est largement utilisé en raison de sa flexibilité et de sa compatibilité avec les modules PWM du PIC33.

Paramètres et Calculs pour Timer2

La période du PWM est régie par la formule :

$$\text{PWM\_Period} = \frac{(PR2 + 1) \times \text{Prescaler}}{F_{cy}}$$

Où :

PR2 : Le registre de période associé au Timer2.
Prescaler : Le diviseur qui réduira la fréquence d'horloge d'instruction F_cy.
F_cy : Fréquence d’instruction, calculée généralement comme Fosc/2 selon la configuration de l’oscillateur.

Le choix de ces paramètres dépend des exigences en matière de fréquence PWM. Par exemple, si l’on souhaite obtenir un signal avec une fréquence de 4 kHz et un rapport cyclique variable, il faudra ajuster le prescaler et la valeur de PR2 de manière à ce que l'équation soit respectée.

3. Configuration du Module PWM (CCP ou OC)

Les microcontrôleurs PIC33 disposent de modules CCP qui offrent la possibilité de générer des signaux PWM en configurant simplement quelques registres essentiels. L’approche classique consiste à configurer :

a. Configuration du Registre de Contrôle (CCPxCON)

Le registre CCPxCON permet de définir le mode de fonctionnement du module. Pour générer un signal PWM, il faut le configurer en mode PWM. La valeur écrite dans ce registre établit si le module est en mode capture, compare ou PWM. Une configuration typique est la suivante : pour activer le PWM, le mode pourrait être défini avec une valeur telle que 0b00001100, où les bits sont agencés pour indiquer le mode PWM.

b. Réglage du Rapport Cyclique

Une fois le mode PWM activé, la détermination du rapport cyclique s'effectue par la manipulation des registres CCPRx (généralement CCPR1L pour les 8 bits MSB) et éventuellement des bits les moins significatifs situés dans CCPxCON (par exemple, DC1B pour 2 bits supplémentaires de précision). En modulant ces registres, vous définissez l’instant précis à partir duquel le signal passe de l’état haut à l’état bas dans chaque cycle.

c. Utilisation des Bibliothèques et Outils de Configuration

Pour faciliter ces réglages, des outils comme MPLAB Code Configurator (MCC) offrent une interface graphique permettant de configurer les modules PWM sans coder manuellement l’ensemble des registres. Cela garantit une configuration correcte et réduit les risques d’erreurs. Les bibliothèques fournies par Microchip pour le PIC33 intègrent souvent des fonctions simplifiant ces manipulations.

4. Exemple de Code en Langage C

Voici un exemple de code en C, utilisant le compilateur XC16, destiné à générer un signal PWM sur le module OC1 associé au Timer2. Cet exemple est générique et doit être adapté selon les spécifications particulières de votre PIC33.

// Configuration de Timer2 et PWM sur PIC33
// Assurez-vous d'avoir configuré le système d'oscillateur et le Fcy correctement.

#include <xc.h>

// Définition des bits de configuration
#pragma config FOSC = HS       // Oscillateur externe à haut débit
#pragma config WDTE = OFF      // Désactivation du Watchdog Timer
#pragma config PWRTE = OFF     // Désactivation du Power-up Timer
#pragma config MCLRE = EXTMCLR // La fonction MCLR est activée

// Initialisation de Timer2 pour base PWM
void Timer2_Init(void) {
    T2CONbits.TON = 0;        // Arrêt du timer pendant la configuration
    T2CONbits.TCKPS = 0b01;   // Réglage du prescaler (par exemple, 8)
    PR2 = 1000 - 1;           // Définition de la période : PR2 = 999 pour obtenir la fréquence désirée
    TMR2 = 0x0;              // Réinitialisation du compteur
    T2CONbits.TON = 1;        // Démarrer Timer2
}

// Initialisation du module Output Compare pour le PWM
void PWM1_Init(void) {
    // Associer la broche OC1 en sortie via Peripheral Pin Select (si nécessaire)
    OC1CONbits.OCM = 0b110;   // Mode PWM pour OC1
    OC1CONbits.OCTSEL = 0;    // Sélectionner Timer2 comme source horaire
    OC1RS = 500;              // Rapport cyclique pour une excitation initiale (50 % de duty cycle)
    OC1R = 500;               // Valeur initiale pour la première mise à jour
}

int main(void) {
    // Configuration initiale du système (oscillateur, ports I/O, etc.)
    Timer2_Init();          // Démarrage de Timer2
    PWM1_Init();            // Configuration du module OC pour générer un PWM

    while(1) {
        // Boucle principale – ici, vous pouvez ajuster OC1RS pour varier le rapport cyclique en temps réel.
    }
    return 0;
}

Dans ce code, le Timer2 est configuré pour définir la fréquence du signal PWM, et le module OC (Output Compare) est mis en mode PWM. La valeur dans OC1RS détermine le rapport cyclique, et en la modifiant dynamiquement, vous pouvez contrôler précisément la puissance fournie à une charge connectée.

Configuration Avancée et Applications Spécifiques

Pour des applications plus complexes, telles que le contrôle de moteurs BLDC ou l'échantillonnage synchronisé avec un module ADC, il est souvent nécessaire d'effectuer une configuration fine du PWM. Voici quelques considérations pour ces applications avancées :

Synchronisation avec d'autres Modules du PIC33

Dans les systèmes de contrôle moteur ou de puissance, il peut être crucial de synchroniser le signal PWM avec d'autres modules internes de l'appareil. Par exemple, il est possible de programmer le PWM pour déclencher des conversions ADC précisément au moment où le signal PWM dépasse un seuil spécifique. Cela se fait en configurant le module ADC pour qu'il reçoive un trigger externe depuis le module PWM.

La synchronisation garantit que vos mesures et commandes se produisent en phase avec les variations de la puissance, permettant ainsi une régulation plus précise et une réduction du bruit de mesure.

Utilisation de Bibliothèques et Codes Exemples Officiels

Les microcontrôleurs PIC33 bénéficient d'une documentation riche ainsi que d'exemples de codes fournis par Microchip et par la communauté. L'utilisation d'outils comme MPLAB Code Configurator (MCC) permet de générer automatiquement le code de configuration du PWM en sélectionnant graphiquement les paramètres tels que la fréquence et le rapport cyclique. Ces outils minimisent les erreurs humaines et accélèrent le développement.

Par ailleurs, l'emploi de bibliothèques logicielles dédiées permet de manipuler les registres PWM de façon sécurisée et abstraite, facilitant ainsi la montée en compétence et le prototypage rapide.

Paramétrage des Registres Spécifiques

En plus des registres classiques mentionnés, il existe plusieurs registres spécifiques qui permettent de raffiner la configuration du PWM :

a. PTCON – Timer Control

Le registre PTCON (PWM Timer Control) permet de gérer la synchronisation et les paramètres de base du timer. Une configuration correcte de PTCON est essentielle pour garantir que le timer utilisé fournisse une base temporelle stable pour le PWM.

b. PWMCON – Contrôle du Module PWM

Le registre PWMCON gère les aspects du contrôle du signal PWM tel que les modes de fonctionnement avancés (complementary PWM, dead-time management, etc.). La configuration de PWMCON recommande une attention particulière afin d'éviter des comportements non souhaités, notamment dans des applications de contrôle de puissance.

c. PDCx – Réglage du Duty Cycle

Les registres PDCx (PWM Duty Cycle) permettent d'ajuster précisément le rapport cyclique. Ils bénéficient souvent d'une résolution supérieure en combinant des bits de plusieurs registres (par exemple, CCPR1L et les bits moins significatifs dans CCP1CON). Une attention particulière doit être portée à l'échelle de ces registres pour éviter des erreurs de calcul lors de la configuration du rapport cyclique.

d. Registre PRx – Détermination de la Période

Le registre PRx (par exemple PR2 pour Timer2) fixe la durée d’un cycle PWM. Un examen détaillé des besoins de l’application permettra de déterminer la valeur optimale de PRx afin d’obtenir la fréquence désirée.

Meilleures Pratiques et Considérations Techniques

Pour obtenir une performance optimale et une fiabilité accrue dans la génération du signal PWM, suivez ces meilleures pratiques :

Ajustement et Test du Rapport Cyclique

Il est recommandé de tester le module PWM sur des bancs d’essai en utilisant des instruments de mesure (oscilloscopes, analyseurs logiques) pour vérifier que la fréquence et le rapport cyclique respectent les spécifications. Des ajustements dynamiques peuvent être effectués en modifiant la valeur des registres OCxRS ou PDCx pendant l'exécution.

Gestion des Timers et de l’Horloge du Système

Une configuration correcte de l'oscillateur du microcontrôleur et une mise en place rigoureuse des prédiviseurs garantissent une stabilité temporelle indispensable pour des applications critiques. Vérifiez toujours que F_cy est bien défini et que le prescaler choisi est adapté à la fréquence souhaitée.

Intégration de la Fonctionnalité PWM dans une Application Complète

Dans des applications complexes, comme le contrôle de moteurs ou l'alimentation en puissance, le signal PWM sera intégré dans une boucle de contrôle ou une architecture de système plus large. Il est alors important de synchroniser l'activation et la lecture du PWM avec d'autres modules simultanés (ADC, timers additionnels, communications). Une documentation rigoureuse et une série de tests unitaires s'avèrent essentiels pour garantir la robustesse du système.

Tableau Récapitulatif des Étapes de Configuration PWM

Étape	Description	Détails Techniques
1. Sélection du Module	Choisir le module PWM (CCP/OC) adapté.	Identification de la broche via datasheet et configuration PPS si nécessaire.
2. Configuration du Timer	Définir la période du signal PWM.	Utilisation du Timer2 et réglage du prescaler et PR2.
3. Configuration du Module PWM	Définir le mode PWM et le rapport cyclique.	Configuration des registres CCPxCON, CCPRx, et OCxRS/PDCx.
4. Développement et Validation	Écriture du code et tests sur banc de mesure.	Utilisation d'oscilloscope pour vérifier fréquence et rapport cyclique.
5. Intégration et Synchronisation	Intégration dans une application plus large.	Synchronisation avec ADC, monitoring de l'état de charge, etc.

Conclusion et Prochaines Étapes

Générer un signal PWM sur un microcontrôleur PIC33 implique de combiner une configuration précise du module PWM, un réglage adéquat du timer, et une vérification minutieuse des paramètres (fréquence, rapport cyclique, résolution). Ce guide vous fournit une vue d'ensemble complète allant de la configuration matérielle à l'intégration dans des applications complexes.

En suivant ces étapes et en testant soigneusement chaque partie de la configuration, vous serez capable de concevoir et d'ajuster un système PWM fiable pour diverses applications, allant du contrôle moteur à la gestion d’éclairage. N'oubliez jamais de consulter la documentation technique spécifique à votre modèle de PIC33 pour adapter les paramètres et maximiser la performance.
