Dévoilez le Secret d'une Production Électrique Maximale : Votre Guide PDCA pour Centrales Rankine-Hirn

Optimisez votre centrale thermique grâce à une analyse thermodynamique ciblée et des actions correctives structurées, même sans données précises.

L'optimisation de la production électrique d'une centrale thermique opérant selon le cycle Rankine-Hirn est un enjeu crucial pour garantir son efficacité et sa rentabilité. Face à des pertes de puissance basées sur des prédictions plutôt que sur des mesures exactes, une approche méthodique est indispensable. Ce guide détaille comment utiliser l'outil de décision PDCA (Plan-Do-Check-Act) pour cibler les actions correctives sur les paramètres thermodynamiques et électriques les plus pertinents, en distinguant les interventions nécessitant un arrêt froid de celles réalisables lors d'un arrêt chaud.

Points Essentiels de l'Optimisation

Compréhension approfondie des paramètres : Le facteur de puissance, le débit de vapeur à l'entrée de la turbine, et la variation de pression des gaz dans le surchauffeur sont des leviers clés influençant directement la performance globale et les pertes prédites de votre centrale.
Application structurée du PDCA : Le cycle Plan-Do-Check-Act offre un cadre robuste pour planifier les interventions, les exécuter, vérifier leur efficacité via une analyse thermodynamique théorique, et agir en conséquence pour une amélioration continue.
Gestion différenciée des arrêts : Distinguer les actions réalisables en arrêt chaud (maintenance de courte durée, ajustements) de celles nécessitant un arrêt froid (maintenance lourde, interventions sur composants critiques) est fondamental pour minimiser les impacts opérationnels tout en maximisant l'efficacité des corrections.

Comprendre les Paramètres Clés de Votre Centrale Rankine-Hirn

Avant d'appliquer le cycle PDCA, il est essentiel de bien saisir l'influence de chaque paramètre ciblé sur la production électrique. Le cycle de Rankine-Hirn, une amélioration du cycle de Rankine simple, se caractérise par une surchauffe de la vapeur après son passage dans la chaudière et avant son entrée dans la turbine. Cette surchauffe augmente le rendement thermodynamique et réduit l'humidité de la vapeur, protégeant ainsi les ailettes de la turbine.

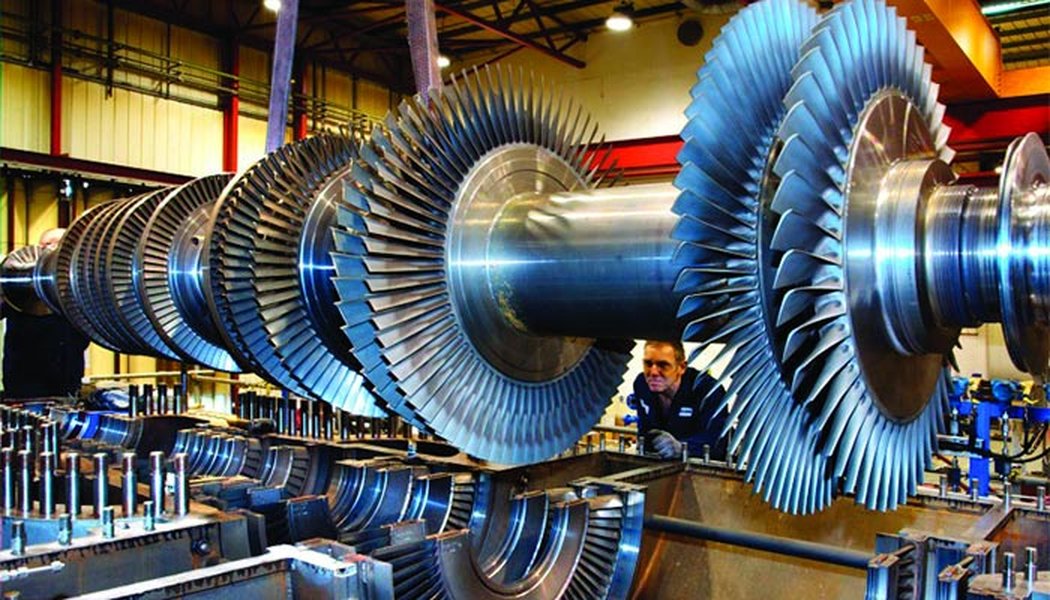

Turbine à vapeur dans une centrale thermique

Turbine à vapeur, un composant central du cycle Rankine-Hirn dont l'efficacité dépend des paramètres de la vapeur d'entrée.

Facteur de Puissance Électrique (cos φ)

Le facteur de puissance est un indicateur de l'efficacité avec laquelle l'énergie électrique est utilisée. Un facteur de puissance faible (éloigné de 1) signifie qu'une part importante de l'énergie transportée est réactive, n'accomplissant pas de travail utile mais générant des pertes Joule dans les équipements et le réseau. Optimiser le facteur de puissance permet de réduire ces pertes et d'augmenter la puissance active disponible pour une même puissance apparente.

Débit Vapeur à l'Entrée Turbine (Sortie Surchauffeur)

Ce paramètre est directement proportionnel à la puissance mécanique que la turbine peut développer. Une diminution du débit de vapeur, ou une instabilité, se traduit inévitablement par une baisse de la production électrique. La température et la pression de cette vapeur, conditionnées par le surchauffeur, sont également cruciales. Le cycle de Hirn vise justement à maximiser l'enthalpie de la vapeur à ce point.

Variation de Pression des Gaz dans le Surchauffeur

Le surchauffeur transfère la chaleur des gaz de combustion à la vapeur. Une variation de pression anormale des gaz de combustion à travers le surchauffeur (entre l'entrée et la sortie) peut indiquer des problèmes tels que l'encrassement des tubes ou des fuites. Ces problèmes réduisent l'efficacité du transfert thermique, ce qui peut entraîner une température de surchauffe insuffisante et, par conséquent, une baisse du rendement global du cycle et de la puissance produite.

Application du Cycle PDCA pour l'Optimisation de la Centrale

Le cycle PDCA, ou Roue de Deming, est une méthode d'amélioration continue en quatre étapes : Planifier (Plan), Réaliser (Do), Vérifier (Check), et Agir (Act). Voici comment l'appliquer spécifiquement à votre centrale, en tenant compte de l'absence de valeurs de perte précises et de la nécessité d'une analyse thermodynamique théorique.

mindmap root["Optimisation Centrale Rankine-Hirn (PDCA)"] id1["PLAN (Planifier)"] id1_1["Identifier Problèmes & Objectifs"] id1_2["Analyser Paramètres Influents"] id1_2_1["Facteur de Puissance"] id1_2_2["Débit Vapeur Turbine"] id1_2_3["Pression Gaz Surchauffeur"] id1_3["Élaborer Plan d'Action (Théorique)"] id1_3_1["Actions Arrêt Chaud"] id1_3_2["Actions Arrêt Froid"] id1_4["Modélisation Thermodynamique Prévisionnelle"] id2["DO (Réaliser)"] id2_1["Mettre en Œuvre Actions Planifiées"] id2_1_1["Interventions Arrêt Chaud
(Ajustements, Calibrations)"] id2_1_2["Interventions Arrêt Froid
(Nettoyage, Réparations Lourdes)"] id2_2["Collecter Données Observées (Qualitatives)"] id3["CHECK (Vérifier)"] id3_1["Analyse Thermodynamique Théorique Post-Action"] id3_2["Comparer Résultats Théoriques vs Attentes"] id3_3["Évaluer Impact sur Cycle Global"] id3_3_1["Rendement, Températures, Pressions"] id4["ACT (Agir)"] id4_1["Standardiser Bonnes Pratiques"] id4_2["Ajuster Plan d'Action si Écarts"] id4_3["Mettre à Jour Procédures"] id4_4["Initier Nouveau Cycle PDCA"]

Visualisation du cycle PDCA appliqué à l'optimisation d'une centrale Rankine-Hirn, détaillant les étapes pour chaque phase et l'intégration de l'analyse thermodynamique.

Étape 1 : PLAN (Planifier)

Cette phase est cruciale, surtout lorsque l'on se base sur des influences attendues plutôt que sur des données mesurées.

Identification du Problème et des Objectifs

L'objectif principal est d'optimiser la production électrique en réduisant les pertes de puissance prédites, associées aux trois paramètres identifiés.

Analyse des Influences Attendues et Modélisation Théorique

Pour chaque paramètre :

Facteur de puissance : Une baisse est attendue pour entraîner des pertes Joule accrues. L'objectif théorique est de le maintenir proche de 1. Modéliser l'impact d'une amélioration (ex: de 0.9 à 0.98) sur la puissance active théoriquement délivrable pour une puissance apparente constante.
Débit vapeur à l'entrée turbine : Une réduction ou instabilité du débit est attendue pour diminuer le travail de détente dans la turbine. Modéliser sur un diagramme T-s (Température-Entropie) ou h-s (Enthalpie-Entropie) l'effet d'une variation de débit sur la puissance nette du cycle. La surchauffe (cycle de Hirn) vise à augmenter cette puissance pour un débit donné.
Variation de pression des gaz dans le surchauffeur : Une chute de pression excessive des gaz de combustion est attendue pour indiquer un transfert de chaleur réduit, menant à une surchauffe insuffisante. Modéliser comment une température de surchauffe plus basse affecte l'enthalpie à l'entrée turbine et donc le rendement du cycle.

Élaboration du Plan d'Action (Distinction Arrêt Chaud / Froid)

Définir les actions potentielles pour chaque paramètre, en spécifiant si elles peuvent être menées lors d'un arrêt chaud ou si elles exigent un arrêt froid.

Facteur de puissance :
- Arrêt chaud : Vérification/ajustement des réglages des compensateurs, surveillance des charges réactives.
- Arrêt froid : Inspection/maintenance des alternateurs, transformateurs; installation/mise à niveau de systèmes de compensation.
Débit vapeur :
- Arrêt chaud : Ajustement des vannes de régulation, vérification des filtres, surveillance des paramètres chaudière.
- Arrêt froid : Nettoyage approfondi chaudière/surchauffeur, inspection tuyauteries/vannes, maintenance pompe alimentaire.
Pression gaz surchauffeur :
- Arrêt chaud : Nettoyage en ligne (si possible), optimisation des purges, surveillance T°/P° gaz.
- Arrêt froid : Nettoyage mécanique/chimique du surchauffeur, inspection/réparation des tubes.

Étape 2 : DO (Réaliser)

Mettre en œuvre les actions planifiées en respectant scrupuleusement les conditions d'arrêt (chaud ou froid) et les procédures de sécurité.

Arrêt chaud : Interventions rapides, souvent des réglages ou des inspections qui ne perturbent pas significativement la production continue.
Arrêt froid : Interventions plus lourdes, planifiées, nécessitant l'arrêt complet de l'unité. Celles-ci permettent des travaux de maintenance en profondeur.

Il est important de documenter toutes les actions entreprises et les conditions opératoires au moment de l'intervention.

Étape 3 : CHECK (Vérifier)

C'est ici que l'analyse thermodynamique théorique prend toute son importance. Puisque vous ne disposez pas de mesures précises des pertes de puissance, la vérification se base sur la comparaison des états théoriques du cycle avant et après les interventions.

Analyse Thermodynamique Théorique Post-Action

Pour chaque paramètre modifié :

Facteur de puissance : Si les actions visaient à l'améliorer (rapprocher de 1), calculer théoriquement l'augmentation de puissance active pour une même puissance apparente, ou la réduction du courant pour une même puissance active (diminution des pertes Joule).
Débit vapeur : Si les actions ont théoriquement augmenté ou stabilisé le débit à l'entrée turbine, recalculer le travail de détente et la puissance nette du cycle en utilisant les nouveaux paramètres (débit, pression, température) sur un diagramme h-s.
Pression gaz surchauffeur : Si les actions ont réduit la chute de pression anormale, cela implique un meilleur transfert de chaleur. Modéliser l'augmentation de la température de surchauffe et son impact sur l'enthalpie vapeur à l'entrée turbine, puis sur le rendement du cycle.

Comparer ces résultats théoriques post-action avec les prédictions initiales d'influence pour évaluer si les interventions ont eu l'effet escompté sur l'optimisation théorique du cycle.

Étape 4 : ACT (Agir)

En fonction des résultats de la phase CHECK :

Si les résultats théoriques sont conformes aux objectifs : Standardiser les procédures et les bonnes pratiques. Mettre à jour la documentation technique et les plans de maintenance. Former le personnel.
Si des écarts significatifs subsistent ou si les résultats ne sont pas concluants : Réviser le plan d'action. Peut-être que l'influence attendue d'un paramètre était surestimée ou sous-estimée, ou que d'autres facteurs non considérés entrent en jeu. Un nouvel arrêt (chaud ou froid, selon la complexité) peut être nécessaire si l'analyse pointe vers une solution différente. Initier un nouveau cycle PDCA avec les enseignements tirés.

L'objectif est d'instaurer une culture d'amélioration continue, où chaque cycle PDCA affine la compréhension du système et l'efficacité des interventions.

Tableau Récapitulatif des Actions PDCA

Le tableau suivant synthétise les approches pour chaque paramètre clé, en distinguant les types d'arrêts et les focus du PDCA.

Paramètre Ciblé	Influence Attendue sur Pertes	Action Corrective Potentielle	Type d’Arrêt Requis	Focus PDCA (Vérification Théorique)
Facteur de Puissance	Pertes Joule accrues, réduction puissance active	Correction électrique, ajustement charge, maintenance alternateur/compensateurs	Arrêt chaud (réglages) / Arrêt froid (maintenance lourde)	PLAN: Modéliser impact cos φ sur P_active. CHECK: Vérifier amélioration théorique du rendement électrique.
Débit Vapeur à l’Entrée Turbine	Réduction puissance mécanique, baisse rendement cycle	Optimisation réglages vannes, nettoyage/réparation surchauffeur/chaudière, maintenance pompes	Arrêt chaud (ajustements fins) / Arrêt froid (nettoyage, réparations majeures)	PLAN: Modéliser impact débit sur W_turbine. CHECK: Vérifier augmentation théorique de la puissance nette du cycle.
Variation Pression Gaz Surchauffeur	Mauvais transfert thermique, surchauffe insuffisante, baisse rendement	Nettoyage/réparation surchauffeur, optimisation combustion/tirage	Arrêt chaud (purges, surveillance) / Arrêt froid (maintenance majeure surchauffeur)	PLAN: Modéliser impact ΔP_gaz sur T°_surchauffe. CHECK: Vérifier amélioration théorique de l'enthalpie vapeur et du rendement du cycle.

Analyse Comparative des Stratégies d'Optimisation

Pour mieux visualiser l'impact potentiel des différentes stratégies d'optimisation, le diagramme radar ci-dessous présente une évaluation qualitative de leur effet sur plusieurs indicateurs de performance clés. Ces évaluations sont basées sur des considérations théoriques et l'expérience générale dans l'exploitation de centrales thermiques.

Diagramme radar illustrant l'impact relatif (sur une échelle de 1 à 10, où 10 est l'impact le plus favorable/élevé) des différentes stratégies d'optimisation sur divers aspects de la performance de la centrale. Notez que "Complexité Intervention" et "Impact sur Durée d'Arrêt" sont inversés (un score plus bas est préférable).

Amélioration de l'Efficacité du Cycle Rankine

Comprendre les méthodes pour améliorer l'efficacité du cycle Rankine est fondamental. La vidéo suivante explore diverses stratégies, dont certaines sont directement liées aux paramètres que vous cherchez à optimiser, comme la surchauffe.

Cette vidéo (en anglais) intitulée "Increasing Efficiency of the Rankine Cycle" (Augmenter l'Efficacité du Cycle Rankine) discute des modifications apportées au cycle de base pour améliorer sa performance. Bien qu'elle puisse aborder des concepts plus larges, les principes de maximisation du travail de la turbine et de minimisation des pertes par une gestion optimale de la vapeur (température, pression, débit) sont directement applicables à votre démarche d'optimisation du cycle Rankine-Hirn. Elle peut fournir un contexte utile pour comprendre pourquoi les ajustements sur le surchauffeur et le débit de vapeur sont si cruciaux.

Foire Aux Questions (FAQ)

Qu'est-ce que le cycle PDCA et pourquoi est-il adapté ici ?

Le PDCA (Plan-Do-Check-Act) est une méthode itérative de gestion de la qualité et d'amélioration continue des processus. Il est particulièrement adapté ici car il fournit un cadre structuré pour identifier les problèmes (basés sur des prédictions de pertes), planifier des actions correctives, les mettre en œuvre, vérifier leur efficacité (même par analyse théorique), et standardiser les améliorations ou ajuster le tir. Cela permet une approche systématique même en l'absence de données quantitatives précises sur les pertes.

Pourquoi l'analyse thermodynamique théorique est-elle cruciale dans ce contexte ?

Étant donné que les pertes de puissance sont basées sur des prédictions et que vous n'avez pas accès à des valeurs précises, l'analyse thermodynamique théorique devient l'outil principal pour la phase "Check" du PDCA. Elle permet d'évaluer l'impact attendu des modifications apportées aux paramètres (facteur de puissance, débit vapeur, pression gaz surchauffeur) sur le rendement global et la puissance nette du cycle Rankine-Hirn, en se basant sur les lois de la thermodynamique et les caractéristiques de conception de la centrale.

En quoi le cycle Rankine-Hirn diffère-t-il d'un cycle de Rankine simple ?

Le cycle de Rankine-Hirn est une variante du cycle de Rankine simple. Sa principale différence réside dans l'ajout d'une étape de surchauffe de la vapeur. Après avoir été produite dans la chaudière, la vapeur saturée passe par un surchauffeur où sa température est augmentée à pression constante avant d'entrer dans la turbine. Cette surchauffe augmente le rendement thermodynamique du cycle et réduit le taux d'humidité de la vapeur en fin de détente dans la turbine, ce qui protège les ailettes de l'érosion.

Quelle est la différence fondamentale entre un arrêt chaud et un arrêt froid pour la maintenance ?

Un arrêt chaud fait référence à des interventions de maintenance ou des ajustements qui peuvent être effectués pendant que la centrale est encore partiellement opérationnelle ou peut être redémarrée rapidement. Ces actions sont généralement de courte durée et concernent des réglages, des calibrations ou des inspections non invasives. Un arrêt froid implique un arrêt complet de l'unité de production, suivi d'un refroidissement suffisant pour permettre des travaux de maintenance lourde, des réparations majeures ou le remplacement de composants critiques. Ces arrêts sont plus longs et ont un impact plus significatif sur la disponibilité de la centrale.
