Fonctionnement d'une Carte Raspberry Pi: Guide Complet

Points Clés du Fonctionnement d'une Raspberry Pi

Ordinateur Monocarte: La Raspberry Pi est un ordinateur complet intégré sur une seule carte, ce qui la rend compacte et polyvalente.
Système d'Exploitation: Elle fonctionne principalement avec des distributions Linux, comme Raspberry Pi OS, offrant une grande flexibilité.
Nombreuses Utilisations: Elle est utilisée dans divers projets, allant de la domotique à l'éducation en informatique, grâce à ses multiples ports et sa capacité à interagir avec le monde extérieur.

Qu'est-ce qu'une Raspberry Pi ?

La Raspberry Pi est un nano-ordinateur monocarte, de la taille d'une carte de crédit, conçu pour encourager l'apprentissage de l'informatique. Créée par des professeurs de l'université de Cambridge, cette petite carte est un ordinateur complet, capable de se connecter à un moniteur et un clavier, et disposant de connectivité WiFi et Bluetooth. Elle fonctionne sous divers systèmes d'exploitation, principalement Linux, et est utilisée dans une multitude de projets, allant des serveurs web à la robotique.

Raspberry Pi 4 Model B, montrant sa taille compacte et ses nombreux ports.

Les Composants Essentiels

Pour comprendre comment fonctionne une Raspberry Pi, il est essentiel de connaître ses principaux composants :

Processeur: La Raspberry Pi utilise un processeur ARM, qui assure la puissance de calcul nécessaire pour exécuter des applications et des systèmes d'exploitation.
Mémoire vive (RAM): La RAM permet à la carte de gérer les tâches en cours et d'exécuter des programmes.
Ports d'entrée/sortie (I/O): Les ports USB, HDMI, Ethernet et GPIO (General Purpose Input/Output) permettent de connecter des périphériques externes et d'interagir avec d'autres composants électroniques.
Carte SD: La carte SD sert de disque dur pour stocker le système d'exploitation, les programmes et les données.

Comment Démarrer avec une Raspberry Pi ?

Pour commencer à utiliser une Raspberry Pi, vous aurez besoin de quelques éléments essentiels :

Une carte Raspberry Pi
Une carte microSD (16 Go ou plus recommandée)
Une alimentation micro-USB (5V)
Un lecteur de carte microSD
Un clavier et une souris
Un câble HDMI
Un écran avec entrée HDMI

Installation du Système d'Exploitation

La première étape consiste à installer un système d'exploitation sur la carte microSD. Raspberry Pi OS, basé sur Debian Linux, est le système le plus couramment utilisé. Vous pouvez installer Raspberry Pi OS en utilisant Raspberry Pi Imager, un outil simple et rapide pour flasher la carte SD.

Téléchargez Raspberry Pi Imager depuis le site officiel de Raspberry Pi.
Insérez la carte microSD dans votre ordinateur.
Lancez Raspberry Pi Imager et sélectionnez le système d'exploitation Raspberry Pi OS.
Choisissez la carte microSD comme destination.
Cliquez sur "Écrire" pour installer le système d'exploitation.

Une fois l'installation terminée, insérez la carte microSD dans la Raspberry Pi, connectez les périphériques (écran, clavier, souris) et branchez l'alimentation. La Raspberry Pi démarrera et vous guidera à travers la configuration initiale.

Les Utilisations Courantes de la Raspberry Pi

La Raspberry Pi est extrêmement polyvalente et peut être utilisée dans une variété de projets. Voici quelques exemples d'utilisations courantes :

Le Raspberry Pi Zero 2 W, une version compacte idéale pour les projets embarqués.

Serveur Web

La Raspberry Pi peut être configurée comme un serveur web pour héberger des sites web, des applications web ou des serveurs de fichiers. Grâce à sa faible consommation d'énergie, elle peut fonctionner 24h/24 et 7j/7.

Centre Média

Avec des logiciels comme Kodi, la Raspberry Pi peut transformer votre téléviseur en un centre média complet. Vous pouvez lire des vidéos, écouter de la musique et accéder à des services de streaming.

Domotique

La Raspberry Pi peut être utilisée pour automatiser votre maison. Vous pouvez contrôler l'éclairage, le chauffage, les appareils électroménagers et les systèmes de sécurité à partir de votre smartphone ou de votre ordinateur.

Rétrogaming

La Raspberry Pi est idéale pour émuler d'anciennes consoles de jeux. Avec des distributions comme RetroPie, vous pouvez jouer à des milliers de jeux classiques.

Projets Éducatifs

La Raspberry Pi est un excellent outil pour apprendre la programmation, l'électronique et l'informatique. De nombreux tutoriels et ressources sont disponibles en ligne pour vous aider à démarrer.

Architecture et Système de Fichiers

Le Raspberry Pi utilise une architecture basée sur un processeur ARM. Son système de fichiers suit une structure recommandée par Linux, ce qui signifie que tout est organisé de manière hiérarchique, partant de la racine "/". Comprendre cette structure est crucial pour la gestion des fichiers et des programmes sur votre Raspberry Pi.

Systèmes d'Exploitation Compatibles

Bien que Raspberry Pi OS soit le plus courant, d'autres systèmes d'exploitation peuvent être utilisés, notamment :

Ubuntu MATE
Android
Windows (versions spécifiques)
Des systèmes dédiés (rétro-gaming, media-center)

Interfaces et Connectivité

La Raspberry Pi offre une variété d'interfaces pour se connecter à d'autres appareils et réseaux. Voici un aperçu des principales interfaces :

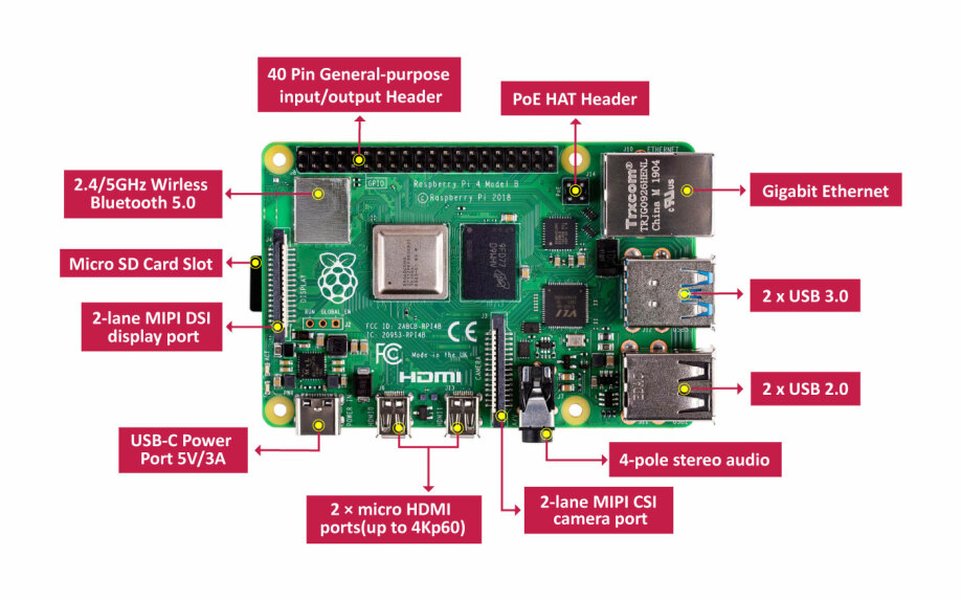

Les ports et connecteurs d'une Raspberry Pi.

Ports USB

Les ports USB permettent de connecter des périphériques tels que claviers, souris, disques durs externes et clés USB.

Port HDMI

Le port HDMI permet de connecter la Raspberry Pi à un écran ou une télévision.

Port Ethernet

Le port Ethernet permet de connecter la Raspberry Pi à un réseau local via un câble Ethernet.

Wi-Fi et Bluetooth

Certains modèles de Raspberry Pi sont équipés de Wi-Fi et de Bluetooth intégrés, ce qui permet de se connecter sans fil à un réseau et à d'autres appareils.

GPIO (General Purpose Input/Output)

Les broches GPIO permettent de connecter la Raspberry Pi à des composants électroniques tels que des capteurs, des moteurs et des LED. Elles offrent une grande flexibilité pour les projets de prototypage et de domotique.

Tableau Récapitulatif des Caractéristiques Techniques

Pour mieux comprendre les capacités de la Raspberry Pi, voici un tableau récapitulatif de ses caractéristiques techniques :

Caractéristique	Description
Processeur	ARM (différents modèles selon la version)
Mémoire vive (RAM)	Variable selon le modèle (de 512 Mo à 8 Go)
Stockage	Carte microSD
Ports USB	2 à 4 ports USB (selon le modèle)
Port HDMI	1 ou 2 ports HDMI (selon le modèle)
Connectivité	Ethernet, Wi-Fi, Bluetooth (selon le modèle)
GPIO	40 broches GPIO
Système d'exploitation	Raspberry Pi OS (basé sur Debian Linux)

Vidéo Explicative: Raspberry Pi 4 Getting Started

Cette vidéo explique les bases pour démarrer avec une Raspberry Pi. Elle fournit un aperçu de la plateforme Raspberry Pi, de tous les composants nécessaires, et montre comment configurer le système d'exploitation.

FAQ sur le Fonctionnement de la Raspberry Pi

Quel est le prix d'une Raspberry Pi ?

Le prix d'une Raspberry Pi varie en fonction du modèle et des accessoires inclus. Les modèles d'entrée de gamme peuvent coûter environ 5€ à 40€, tandis que les modèles plus performants peuvent coûter plus cher. Les kits incluant des accessoires (carte SD, alimentation, boîtier) sont également disponibles.

Quel système d'exploitation choisir pour ma Raspberry Pi ?

Raspberry Pi OS est le système d'exploitation le plus couramment utilisé et est optimisé pour la Raspberry Pi. Il est basé sur Debian Linux et offre une grande variété de logiciels et d'outils. D'autres systèmes d'exploitation comme Ubuntu MATE, Android et Windows sont également compatibles, mais peuvent nécessiter plus de ressources.

Comment connecter ma Raspberry Pi à Internet ?

Vous pouvez connecter votre Raspberry Pi à Internet via un câble Ethernet ou via Wi-Fi (si votre modèle en est équipé). Pour configurer une connexion Wi-Fi, vous devrez entrer les informations de votre réseau (nom du réseau et mot de passe) dans les paramètres de configuration de votre système d'exploitation.

Comment installer des logiciels sur ma Raspberry Pi ?

Vous pouvez installer des logiciels sur votre Raspberry Pi en utilisant le gestionnaire de paquets de votre système d'exploitation. Sur Raspberry Pi OS, vous pouvez utiliser la commande "apt" dans le terminal pour installer, mettre à jour et supprimer des logiciels.

Comment utiliser les broches GPIO de ma Raspberry Pi ?

Les broches GPIO peuvent être utilisées pour connecter la Raspberry Pi à des composants électroniques tels que des capteurs, des moteurs et des LED. Vous pouvez contrôler ces broches en utilisant des langages de programmation comme Python. De nombreux tutoriels et exemples de code sont disponibles en ligne pour vous aider à démarrer.
