Modernes Sicherheitssystem für ältere Menschen: Ihr DIY-Projekt

Implementierung eines Raspberry Pi-basierenden Überwachungssystems mit Fisheye-Kamera, Bewegungserkennung und AI

Highlights

Systemarchitektur: Integration von Hardware (Raspberry Pi, Fisheye-Kamera) und Software (Bewegungserkennung, Bildentzerrung, AI-Auswertung).
Schritt-für-Schritt-Ansatz: Einrichtung des Raspberry Pi, Installation spezialisierter Bewegungssoftware und Integration einer KI zur Sturzerkennung.
Einfachheit trotz wenig Coding-Erfahrung: Nutzung fertiger Frameworks, Bibliotheken und Cloud-Dienste erleichtern die Umsetzung.

Systemüberblick und Projektschritte

Dieses Projekt zielt darauf ab, einen Sicherheitsmechanismus für allein lebende ältere Personen zu entwickeln. Ziel ist es, mithilfe eines Raspberry Pi in Kombination mit einer Fisheye-Kamera den Raum zu überblicken, Bewegungen zu erkennen und—wenn eine Bewegung endet—das Bild zu entzerren (dewarping). Anschließend wird dieses Bild an eine Künstliche Intelligenz (AI) gesendet, um festzustellen, ob eine Person am Boden liegt. Bei Bestätigung wird ein Videoanruf initiiert, damit ein Betreuer die Situation überprüfen und Maßnahmen ergreifen kann.

Systemkomponenten

Hardware

Die wichtigsten Hardwarekomponenten sind:

Raspberry Pi: Ein Modell 3 oder 4 wird empfohlen, da diese ausreichende Rechenleistung, RAM und Konnektivität bieten.
Fisheye-Kamera: Diese Kamera ermöglicht eine Rundumsicht und deckt einen größeren Bereich ab. Die Verzerrung des Bildes muss jedoch später per Software korrigiert werden.
Bewegungssensoren: PIR-Sensoren können zusätzlich eingesetzt werden, um Bewegungen zu detektieren, falls dies gewünscht ist.
Netzwerkausrüstung: Eine stabile Internetverbindung über WLAN oder Ethernet ist essenziell für den Videoanruf und die Datenübertragung an die AI.
Stromversorgung: Ein zuverlässiges Netzteil für den Raspberry Pi.

Software

Die Softwarearchitektur umfasst:

Betriebssystem: Raspberry Pi OS wird als Grundlage verwendet.
Bewegungserkennungssoftware: MotionEyeOS oder die Software „Motion“ helfen bei der Erkennung von Bewegungen; dieser Schritt liefert die Trigger, um Bilder aufzunehmen.

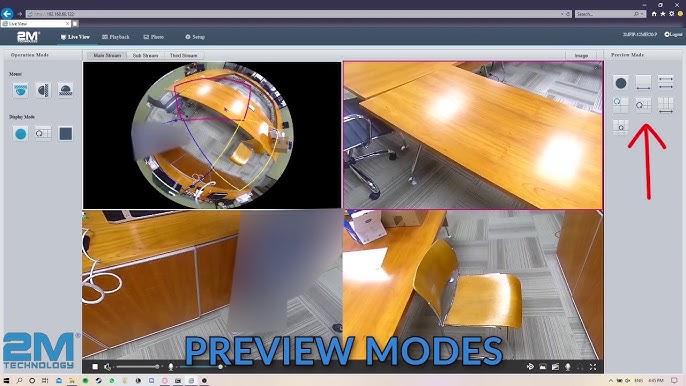

Bildentzerrung (Dewarping): OpenCV kann eingesetzt werden, um das von der Fisheye-Kamera verzerrte Bild in eine geradlinige Ansicht zu transformieren.
KI-Integration: Ein vortrainiertes Modell für die Sturzerkennung – beispielsweise unter Nutzung von TensorFlow, PyTorch oder Cloud-Diensten wie Google Cloud Vision – kann feststellen, ob eine Person stürzt.
Videoanruf-Funktion: APIs wie Twilio, WebRTC oder andere VoIP-Lösungen ermöglichen den automatischen Videoanruf an eine App, die von Betreuenden installiert wird.

Schritt-für-Schritt-Anleitung zur Realisierung

1. Einrichtung der Hardware

a) Auswahl und Vorbereitung des Raspberry Pi

Beginnen Sie mit der Einrichtung Ihres Raspberry Pi. Laden Sie das neueste Raspberry Pi OS herunter und schreiben Sie es auf eine SD-Karte. Verbinden Sie den Raspberry Pi mit Ihrem Netzwerk, um sicherzustellen, dass er Internetzugang hat, was für die spätere Kommunikation über Videoanrufe wichtig ist.

b) Anbindung der Fisheye-Kamera

Schließen Sie die Fisheye-Kamera an den Raspberry Pi an und installieren Sie die notwendigen Treiber. Vergewissern Sie sich, dass die Kamera in der Lage ist, Live-Feeds zu liefern. Um die Verzerrung zu kontrollieren, sollte die Kamera korrekt positioniert sein.

c) Integration weiterer Sensoren (optional)

Falls gewünscht, können Sie zusätzlich PIR-Bewegungssensoren verwenden. Diese sensorbasierten Trigger unterstützen die Erkennung von Bewegungen und können zur Reduzierung von Fehlalarmen beitragen.

2. Software-Installation und Konfiguration

a) Installation des Betriebssystems

Installieren Sie das Raspberry Pi OS, aktualisieren Sie es und stellen Sie sicher, dass alle benötigten Pakete vorhanden sind. Eine stabile und aktuelle Grundlage ist wichtig für den reibungslosen Betrieb des Überwachungssystems.

b) Einrichten der Bewegungserkennungssoftware

Verwenden Sie MotionEyeOS oder Motion, um die Bewegungserkennung zu konfigurieren. Mit diesen Tools können Sie Parameter wie Empfindlichkeit, Aufnahmeintervalle und Speicherorte der Bilder einstellen.

c) Implementierung der Bildentzerrung

Sobald ein Bewegungsereignis abgeschlossen ist, wird ein Bild aufgenommen. Aufgrund der Fisheye-Verzerrung müssen Sie OpenCV einsetzen, um das Bild zu entzerren. Verwenden Sie Funktionen wie cv2.initUndistortRectifyMap() und cv2.remap(), um das Bild in eine normalisierte Ansicht zu transformieren.


# Beispiel: Bildentzerrung mit OpenCV
import cv2
import numpy as np

# Annahme: K und D beinhalten die Kameramatrix und die Verzerrungsparameter,
# w und h definieren die Bildbreite und -höhe.
K = np.array([[fx, 0, cx], [0, fy, cy], [0, 0, 1]])
D = np.array([k1, k2, p1, p2, k3])
w, h = 640, 480

img = cv2.imread("input.jpg")
map1, map2 = cv2.initUndistortRectifyMap(K, D, None, None, (w, h), 5)
undistorted_img = cv2.remap(img, map1, map2, cv2.INTER_LINEAR)
cv2.imwrite("output.jpg", undistorted_img)

d) Integration der KI zur Sturzerkennung

Für die KI-gestützte Analyse des entzerrten Bildes empfiehlt es sich, ein vortrainiertes Modell zu nutzen. Für Einsteiger ist TensorFlow besonders attraktiv dank der umfangreichen Dokumentation und Übungsbeispiele. Alternativ ist PyTorch eine Option. Falls der lokale Einsatz zu komplex ist, können auch Cloud-basierte Lösungen wie Google Cloud Vision herangezogen werden, die API-Zugriffe anbieten.


# Beispiel: Einfache KI-Analyse mit TensorFlow
import tensorflow as tf
import cv2
import numpy as np

# Laden und Vorverarbeiten des Bildes
img = cv2.imread("output.jpg")
img_resized = cv2.resize(img, (224, 224))
img_array = np.expand_dims(img_resized, axis=0)  # Modell erwartet Batch-Dimension

# Laden Sie ein vortrainiertes Modell
model = tf.keras.models.load_model("personal_fall_detection_model.h5")
prediction = model.predict(img_array)

# Annahme: prediction > 0.5 bedeutet "Person auf dem Boden"
if prediction[0] > 0.5:
    print("Sturz erkannt!")

e) Videoanruf-Funktion implementieren

Wenn die KI einen Sturz erkennt, muss das System einen Videoanruf auslösen. Dienste wie Twilio oder WebRTC bieten APIs, die Sie in Ihr Python-Skript integrieren können. Der Raspberry Pi sendet einen Trigger, der eine App auf dem Smartphone des Betreuers benachrichtigt. Dieser Anruf ermöglicht es, visuell zu prüfen, ob Hilfe benötigt wird.


# Beispiel-Pseudocode für einen Videoanruf mit einer API
import requests

def initiate_video_call():
    api_url = "https://api.videocallservice.com/start_call"
    payload = {"recipient": "caregiver_app_id"}
    response = requests.post(api_url, data=payload)
    if response.status_code == 200:
        print("Videoanruf initiiert.")
    else:
        print("Fehler beim Starten des Videoanrufs.")

# Nach KI-Analyse:
if prediction[0] > 0.5:
    initiate_video_call()

Auswahl der passenden AI für Ihr Projekt

TensorFlow vs. PyTorch vs. Cloud-Dienste

Für jemanden mit wenig Erfahrung in der Programmierung empfiehlt sich die Verwendung eines Frameworks, das umfangreiche Dokumentation, Tutorials und eine große Community bietet. In diesem Kontext sind die beiden meistgenutzten Optionen:

TensorFlow

TensorFlow ist bekannt für seine Benutzerfreundlichkeit und die Verfügbarkeit zahlreicher Tutorials. Insbesondere das TensorFlow Object Detection API bietet vortrainierte Modelle, die sich gut für die Objekterkennung (und damit auch für die Erkennung von Personen auf dem Boden) eignen. Die umfangreiche Dokumentation und Unterstützung durch die Community machen TensorFlow zu einer guten Wahl für Einsteiger.

PyTorch

PyTorch bietet eine flexiblere Programmierumgebung, die allerdings manchmal etwas komplexer zu begreifen ist. Falls Sie bereits erste Erfahrungen in Programmierung und Machine Learning gesammelt haben, kann PyTorch eine leistungsfähige Alternative darstellen. Auch hier stehen vortrainierte Modelle zur Verfügung, die weiter trainiert oder direkt eingesetzt werden können.

Cloud-Dienste: Google Cloud Vision / Amazon Rekognition

Wenn Ihnen der Aufwand der lokalen Modellverwaltung zu hoch erscheint, könnten Cloud-Dienste wie Google Cloud Vision oder Amazon Rekognition eine interessante Alternative bieten. Diese Dienste ermöglichen es, Bilder mittels einfacher API-Aufrufe zu analysieren, ohne dass Sie sich selbst um das Training und die Feinjustierung der Modelle kümmern müssen. Der Nachteil ist jedoch eine Abhängigkeit von Internetverbindung und potentiell höhere Kosten bei häufigem Einsatz.

Detaillierte Systemarchitektur

Im Folgenden sehen Sie eine Zusammenfassung der Systemarchitektur in tabellarischer Form, die den Fluss von der Bewegungserkennung bis hin zum Videoanruf visualisiert:

Komponente	Beschreibung	Tools/Technologien
Hardware	Raspberry Pi, Fisheye-Kamera, optional PIR-Sensoren, Netzwerkausrüstung	Raspberry Pi Model 3/4, kompatible Fisheye-Kamera
Betriebssystem	Grundlage für alle Anwendungen	Raspberry Pi OS
Bewegungserkennung	Detektion von Bewegungen und Auslösung der Bildaufnahme	MotionEyeOS, Motion, OpenCV
Bildentzerrung	Transformation des Fisheye-Bildes in eine normalisierte Ansicht	OpenCV (cv2.initUndistortRectifyMap, cv2.remap)
AI-Analyse	Auswertung des entzerrten Bildes, um einen Sturz zu erkennen	TensorFlow (oder PyTorch), vortrainierte Modelle
Videoanruf	Automatische Benachrichtigung an Betreuer im Sturzfall	Twilio, WebRTC, entsprechende APIs

Implementierungstipps für Codereinsteiger

Nutzen Sie vorhandene Bibliotheken & Frameworks

Aufgrund Ihrer geringen Programmiererfahrung empfiehlt es sich, auf bewährte Bibliotheken und Frameworks zu setzen:

Bewegungserkennung: Verwenden Sie MotionEyeOS, da es eine fertige Lösung bietet, die einfach zu konfigurieren ist.
Bildentzerrung: OpenCV unterstützt umfangreiche Funktionen zur Bildmanipulation. Tutorials und Beispiele finden Sie online.
AI-Integration: Gehen Sie mit TensorFlow, da es viele vortrainierte Modelle für die Objekterkennung gibt. Es gibt zahlreiche Schritt-für-Schritt-Anleitungen, die den Einstieg erleichtern.
Videoanruf: Viele API-Dienste bieten einfache Schnittstellen, um Videoanrufe auszulösen. Beginnen Sie mit einem Basisbeispiel und erweitern Sie es schrittweise.

Testen Sie Schritt für Schritt

Teilen Sie Ihr Projekt in einzelne Module auf und testen Sie jeden Schritt einzeln:

Setup-Test: Überprüfen Sie, ob der Raspberry Pi ordnungsgemäß startet und die Kamera Livebilder liefert.
Bewegungserkennung: Konfigurieren Sie MotionEyeOS und verifizieren Sie, dass Bewegungen zuverlässig erkannt und Bilder aufgenommen werden.
Bildentzerrung testen: Erstellen Sie ein kleines Skript, das ein Beispielbild entzerrt. Überprüfen Sie die Qualität der Transformation.
AI-Analyse: Führen Sie Tests auf dem entzerrten Bild durch, um sicherzustellen, dass das Modell zuverlässig erkennt, ob eine Person auf dem Boden liegt.
Integration Videoanruf: Simulieren Sie einen Sturz und überprüfen Sie, ob der Videoanruf korrekt ausgelöst wird.

Hilfreiche Ressourcen und Tutorials

Im Internet finden Sie zahlreiche Tutorials, die Ihnen bei der Umsetzung helfen können. Einige Stichwörter, die Sie in Ihre Suche einbeziehen sollten, sind:

"Raspberry Pi Motion Detection Tutorial"
"OpenCV Fisheye Dewarping Example"
"TensorFlow Object Detection Fall Detection"
"Twilio Video Call API Integration Python"
"Raspberry Pi Sicherheitskamera Projekt"

Beispielhafte Codeausschnitte

Bewegungserkennung mit OpenCV

Der folgende Codeausschnitt zeigt, wie Sie mit OpenCV eine einfache Bewegungserkennung umsetzen können. Dieser Code kann als Ausgangspunkt für die Integration in Ihr Projekt dienen:


# Kommentierung: Einfache Bewegungserkennung mit OpenCV
import cv2

# Kamera initialisieren
cap = cv2.VideoCapture(0)

while True:
    ret, frame = cap.read()
    if not ret:
        break
    gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
    blur = cv2.GaussianBlur(gray, (21, 21), 0)
    _, thresh = cv2.threshold(blur, 25, 255, cv2.THRESH_BINARY)
    contours, _ = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    for contour in contours:
        if cv2.contourArea(contour) > 10000:
            print("Bewegung erkannt!")
            # Hier könnte eine Bildaufnahme erfolgen, gefolgt von dem Dewarping-Prozess

KI-gestützte Sturzerkennung mit TensorFlow

Nutzen Sie TensorFlow, um ein vortrainiertes Modell zur Sturzerkennung einzusetzen. Der folgende Code-Ausschnitt zeigt, wie Sie ein Bild vorbereiten, ein Modell laden und eine Vorhersage treffen:


import tensorflow as tf
import cv2
import numpy as np

# Bild laden und bearbeiten
img = cv2.imread("output.jpg")
img_resized = cv2.resize(img, (224, 224))
img_array = np.expand_dims(img_resized, axis=0)

# Vortrainiertes Modell laden (Pfad anpassen)
model = tf.keras.models.load_model("fall_detection_model.h5")
prediction = model.predict(img_array)

if prediction[0] > 0.5:
    print("Sturz erkannt!")

Zusammenfassung

Dieses Projekt kombiniert Hardware und Software zu einem umfassenden Sicherheitssystem: Ein Raspberry Pi sammelt Bilder von einer Fisheye-Kamera, und mithilfe von bewährten Tools wie MotionEyeOS, OpenCV und einem vortrainierten TensorFlow-Modell wird überprüft, ob eine Person am Boden liegt. Sobald die KI einen Sturz detektiert, löst das System automatisch einen Videoanruf aus, um einem Betreuer die Möglichkeit zu geben, schnell zu reagieren.

Die Verwendung fertiger Bibliotheken und APIs hilft Ihnen, den Komplexitätsgrad zu reduzieren und schrittweise Vertrauen in die einzelnen Module aufzubauen. Testen Sie jeden Schritt isoliert, bevor Sie sie in das Gesamtsystem integrieren. Dieser modulare Ansatz unterstützt vor allem Anfänger dabei, das Projekt erfolgreich und sicher umzusetzen.

Weiterführende Informationen und Empfehlungen

Dokumentation: Beschäftigen Sie sich intensiv mit der Dokumentation von OpenCV, TensorFlow und den verwendeten Bewegungserkennungssoftwares, um mögliche Fehlkonfigurationen frühzeitig zu vermeiden.
Community & Support: Nutzen Sie Foren wie Raspberry Pi Stack Exchange und GitHub-Repositories, um Probleme zu lösen und sich Inspiration aus ähnlichen Projekten zu holen.
Datenschutz: Achten Sie auf die Einhaltung von Datenschutzbestimmungen, wenn Sie Bilder und Daten aus sensiblen Bereichen verarbeiten.
