揭秘RF优化数据采集：从目标设定到持续监控的全流程指南

系统化数据采集是解锁卓越无线网络性能的关键。

射频（RF）优化是一个旨在提升无线通信系统性能的复杂过程。其核心在于精确的数据采集，这为识别网络问题、验证优化效果以及确保长期稳定运行提供了坚实的基础。理解RF优化数据采集中需要做什么，是有效执行网络优化的第一步。

核心要点速览

目标驱动： 数据采集必须紧密围绕具体的优化目标进行，如提升覆盖率、降低干扰或提高特定业务（如VoLTE、高速数据）的质量。
多维采集： 综合运用路测（DT）、室内定点测试（CQT）、信令跟踪和网络侧统计等多种方法，收集覆盖、质量、干扰、移动性等多维度数据。
迭代循环： RF优化是一个持续的过程，涉及“数据采集 → 问题分析 → 参数调整/硬件更换 → 效果验证（再次采集）”的闭环迭代。

第一步：明确任务 - 目标与范围设定

在启动任何数据采集活动之前，必须清晰地定义目标和范围，这决定了采集的重点、方法和所需资源。

识别优化目标

关键性能指标 (KPIs)

首先要确定需要改善的关键性能指标。常见的RF优化目标包括：

提升信号覆盖： 解决弱覆盖或覆盖空洞问题，常用指标如 RSRP (参考信号接收功率) 或 RSSI (接收信号强度指示)。
改善信号质量： 降低干扰，提升用户体验，常用指标如 RSRQ (参考信号接收质量)、SINR (信号与干扰加噪声比) 或 Ec/Io (码片能量与干扰功率谱密度比，用于CDMA/UMTS)。
降低干扰： 识别并抑制内部或外部干扰源，包括邻区干扰、同频/邻频干扰、互调干扰等。
优化移动性： 提高切换成功率，减少掉话，涉及切换门限、迟滞、邻区关系等参数。
提升容量与吞吐量： 满足特定区域的用户密度和数据速率需求。
降低功耗或提高灵敏度： 在设备或特定系统设计层面的优化。

界定测试范围

区域划分 (Cluster)

根据优化目标和问题区域，划定需要进行数据采集的地理范围或小区集群 (Cluster)。例如，针对特定投诉区域、VIP保障区域或已知问题区域进行重点测试。

场景定义

明确测试场景，是室外道路（路测）、室内建筑（大型场馆、办公楼、住宅）、高铁、地铁等，不同场景需要不同的测试方法和设备。

第二步：奠定基础 - 准备与系统分析

充分的准备工作和深入的系统分析是高效数据采集的前提。

系统参数摸底

硬件与配置分析

分析现有RF系统的构成，包括基站设备、天线系统（类型、增益、方向角、下倾角）、滤波器、放大器等硬件参数。同时，收集网络侧的配置数据，如小区ID、频率、邻区列表、功率设置、切换参数等。这有助于理解系统的理论性能和潜在瓶颈。

技术规格查阅

利用设备手册、网管数据和历史优化报告，获取各组件的详细技术规格，如增益、带宽、噪声系数 (Noise Figure)、线性度等。

测试工具与资源准备

选择合适的仪器

根据优化目标和测试场景，准备必要的测试设备：

路测设备 (DT - Drive Test)： 通常由测试手机/终端、GPS、扫频仪 (Scanner) 和路测软件组成，用于室外移动场景的数据采集。
室内测试设备 (CQT - Customer Quality Test)： 类似DT设备，但更侧重定点或短距离移动测试，可能需要便携式天线或背包方案。
频谱分析仪： 用于精确测量信号频率、功率、带宽，识别和定位干扰源。
网络分析仪： 主要用于实验室或设备级测试，测量S参数、增益、损耗、驻波比等，评估器件和链路性能。
示波器： 用于观察时域信号波形，分析信号失真等问题。
信令分析仪/协议分析仪： 用于捕获和解码空口或核心网信令，深入分析呼叫流程、切换过程中的问题。
数据采集卡 (DAQ)： 在特定研发或测试场景中，配合传感器和驱动电路，用于高速、高精度地采集原始射频信号。

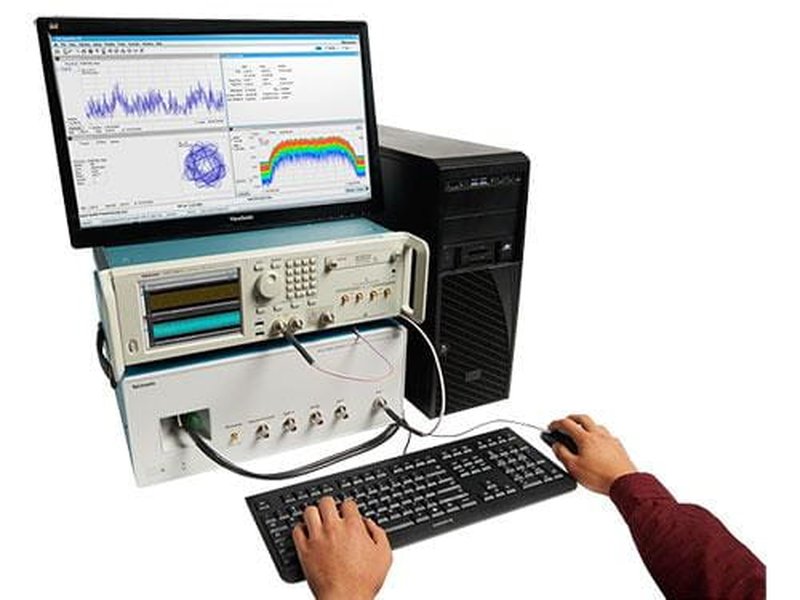

图：现代频谱分析仪，RF优化中用于干扰查找和信号分析的关键设备。

规划测试方案

测试路线与点位

对于路测，需要规划详细的测试路线，确保覆盖目标区域、问题路段、重要道路和切换边界。对于室内测试，需确定关键测试点位（如不同楼层、角落、电梯口等）。

环境评估

预先评估测试环境的潜在影响因素，如建筑物遮挡、多径效应、已知的外部干扰源等。

第三步：信息收集 - 数据获取方法与类型

实际执行数据采集，获取反映网络真实状况的各项指标。

主要采集方法

路测 (Drive Test - DT)

是最常用的方法，通过车辆沿预定路线行驶，使用路测软件控制测试终端执行特定业务（如定点呼叫、FTP下载/上传、Ping等），同时记录无线环境参数（RSRP, RSRQ, SINR等）、业务性能指标（速率、时延、掉线等）和GPS位置信息。

室内定点/步行测试 (CQT/Walk Test)

针对室内覆盖和性能问题，在建筑物内部进行定点测试或沿特定路径步行测试，采集方式与DT类似，但更关注室内复杂环境下的信号分布和业务质量。

信令跟踪 (Signaling Trace)

在网络侧（如基站控制器BSC/RNC或核心网）或终端侧（通过特定工具）启动信令跟踪，记录用户与网络交互的详细信令流程，用于分析呼叫建立失败、切换失败、掉线等信令层面的问题。

网络侧性能统计 (Counter/KPI Monitoring)

通过网管系统 (OMC/NMS) 收集基站或小区的性能计数器 (Counters)，统计各类KPI，如接通率、掉线率、切换成功率、资源利用率等。这提供了宏观的网络性能视图。

持续监测与日志记录

使用日志记录设备或自动化测试系统，对特定区域或链路进行长时间、连续的性能监测，捕捉间歇性问题和性能波动趋势。

关键数据类型

采集的数据种类繁多，需根据优化目标选择重点关注的参数：

覆盖与质量： RSRP, RSSI, RSRQ, SINR, Ec/Io, RxQual (GSM)。
干扰： 干扰电平 (RSSI on PUSCH/PUCCH for LTE), 邻区干扰列表及强度, 频谱扫描结果。
移动性： 服务小区和小区列表信息, 切换事件记录 (成功/失败原因), 切换时延。
业务性能： 呼叫建立时间, 掉话率, 数据上传/下载速率, Ping时延和丢包率, VoLTE MOS分。
设备与位置： 测试终端型号与状态, GPS坐标, 时间戳。
系统参数（静态）： 小区ID, 频点, 带宽, PCI/PSC/BSIC, 天线参数。
组件级参数（研发/测试）： 增益, 损耗, 噪声因子, S参数, 线性度 (IP3, P1dB), 误码率 (BER)。

数据采集方法与参数关联

下面的思维导图展示了RF优化数据采集的主要方法及其通常关联采集的关键数据类型。

mindmap root["RF优化数据采集"] id1["采集方法"] id1_1["路测 (DT)"] id1_1_1["覆盖/质量 (RSRP, RSRQ, SINR)"] id1_1_2["移动性 (切换事件, 邻区)"] id1_1_3["业务性能 (速率, 时延, 掉话)"] id1_1_4["GPS位置"] id1_2["室内测试 (CQT)"] id1_2_1["室内覆盖/质量"] id1_2_2["定点业务性能"] id1_2_3["楼层/区域信息"] id1_3["信令跟踪"] id1_3_1["呼叫/会话流程"] id1_3_2["失败原因码"] id1_3_3["切换信令细节"] id1_4["网络侧统计"] id1_4_1["宏观KPI (接通率, 掉线率)"] id1_4_2["资源利用率"] id1_4_3["告警信息"] id1_5["频谱分析"] id1_5_1["干扰源识别"] id1_5_2["频段占用情况"] id1_5_3["带外泄漏"] id1_6["设备级测试"] id1_6_1["组件参数 (增益, NF, S参数)"] id1_6_2["线性度 (IP3, P1dB)"] id1_6_3["BER/EVM"]

第四步：解读信号 - 数据处理与分析

原始数据需要经过处理和分析才能转化为有价值的洞察，指导优化决策。

数据清洗与预处理

异常值剔除

去除因GPS失锁、设备故障或测试错误导致的无效或异常数据点。

数据对齐与关联

将来自不同来源的数据（如DT日志、信令跟踪、网络统计）按时间或位置进行关联，形成完整的事件视图。

噪声过滤

在必要时，应用滤波技术减少测量噪声对分析结果的影响。

问题识别与根源分析

统计分析

计算各项指标的平均值、中位数、标准差、分布区间等，识别性能偏离正常范围的区域或时段。

空间分析与可视化

利用GIS工具将采集数据（如RSRP, RSRQ, SINR, 吞吐率）绘制成地理热图 (Heatmap)，直观显示覆盖、质量和性能的空间分布，快速定位问题区域（如覆盖空洞、弱覆盖、高干扰区、导频污染区）。

事件分析

针对特定问题事件（如掉话、切换失败、低速率）进行深入分析，结合信令跟踪和现场参数，查找具体原因（如邻区漏配、参数设置不当、干扰过强、覆盖不足）。

关联分析

分析不同参数之间的关联性，例如将RF参数（如SINR）与业务性能（如下载速率）进行关联，或将网络侧KPI与DT测试结果进行比对，验证问题并定位瓶颈。

频谱与时域分析

利用频谱仪数据分析干扰特性（频率、带宽、强度、类型），利用示波器数据分析信号失真等问题。

数据指标对优化目标的贡献度

不同的优化目标侧重于不同的数据指标。下面的雷达图展示了各类关键数据指标对于实现常见RF优化目标的相对重要性（评分基于普遍认知，1为最低，5为最高）。例如，对于“提升覆盖”，RSRP/RSSI至关重要；而对于“降低干扰”，SINR和频谱分析数据则更为关键。

第五步：采取行动 - 优化实施与验证

分析结果最终要转化为实际的优化动作，并通过再次采集数据来验证效果。

实施调整方案

参数优化

根据分析结论，调整网络参数，如：调整天线方位角、下倾角（机械或电调），修改发射功率，优化切换门限、迟滞、时间等参数，调整邻区关系列表等。

硬件调整/更换

可能涉及更换性能不佳的天线、馈线、滤波器、放大器，或者增加/调整直放站、微基站 (Femto/Pico Cell) 等设备。

干扰处理

根据干扰源定位结果，进行处理，如关闭非法设备、加装滤波器、调整频率规划等。

效果验证

重复采集

在实施优化调整后，在相同或相似条件下，重复进行数据采集（通常称为后评估测试 Post-test）。

对比分析

对比优化前后的数据（前评估 Pre-test vs 后评估 Post-test），评估KPI的改善情况，判断优化措施是否有效，是否达到预期目标。

迭代优化

如果效果不理想或引入新问题，需要重新分析，调整优化方案，再次进行验证，形成一个持续改进的闭环。

第六步：保持健康 - 持续监控与维护

RF优化不是一劳永逸的工作，需要建立长效机制来维持网络性能。

长期性能监控

利用网管数据

持续监控网络侧KPI和告警信息，及时发现性能劣化趋势。

MR/SON数据

利用测量报告 (Measurement Report, MR) 数据或自优化网络 (SON) 功能，实现对网络状态更精细化的、自动化的监控和部分参数的自调整。

定期抽检

定期安排DT或CQT抽查，特别是在网络发生变更（如扩容、升级、参数调整）后，或在重要保障活动前。

预防性维护

定期巡检

定期检查基站硬件状态、天馈系统状况等。

更新优化策略

随着网络环境、用户行为和技术的发展，定期审视和更新RF优化策略和参数基线。

数据采集方法概览

下表总结了RF优化中常用的数据采集方法及其主要用途和涉及的关键参数。

采集方法	常用设备	主要采集参数/信息	主要应用场景
路测 (DT)	测试终端, GPS, 扫频仪, 路测软件	RSRP, RSRQ, SINR, 吞吐率, 时延, 掉话, 切换事件, 邻区信息, GPS坐标	室外宏覆盖优化, 道路沿线性能评估, 移动性问题分析
室内测试 (CQT)	测试终端, 便携式扫频仪, 测试软件	室内信号强度/质量分布, 定点业务性能 (速率, MOS), 切换性能	室内覆盖优化 (商场, 办公楼, 场馆), 解决室内投诉
信令跟踪	网络侧设备 (BSC/RNC/MME/gNB), 特定终端工具, 协议分析仪	呼叫建立流程, 切换信令交互, 会话管理消息, 失败原因码	复杂问题定位 (接入失败, 切换失败, 掉话), 协议层分析
网络侧统计	网管系统 (NMS/OMC)	小区/区域级KPI (接通率, 掉线率, 切换成功率, 资源利用率), 告警	网络宏观性能监控, 趋势分析, 问题区域初步筛选
频谱分析	频谱分析仪	干扰信号频率/带宽/强度, 频段占用情况, 带外/杂散发射	外部干扰排查, 频率规划验证, 设备干扰自查
设备级测试	网络分析仪, 信号源, 功率计, 示波器	S参数, 增益, 噪声系数, 线性度, EVM, BER	器件选型验证, 链路性能评估, 硬件故障诊断 (实验室/研发)

常见问题解答 (FAQ)

进行RF优化数据采集需要哪些核心工具？

核心工具通常包括：
1. 路测/室内测试套件： 包含支持目标网络制式（如LTE, 5G NR）的测试终端（手机或专用设备）、GPS接收器、可选的扫频仪 (Scanner) 以及集成数据采集、记录和初步分析功能的路测软件（如鼎利Pioneer、华为Genex Probe、中兴ZXPOS等）。
2. 频谱分析仪： 用于精确定位和分析干扰信号，是排查外部干扰和评估频谱环境的必备工具。
3. 后台数据分析软件： 用于处理和分析采集到的海量数据，生成报告和可视化图表（如鼎利Pilot Fleet、华为Genex Assistant、信令分析软件等）。
根据具体需求，可能还需要网络分析仪、信令分析仪等更专业的设备。

数据采集应该多久进行一次？

数据采集的频率取决于多种因素：
1. 问题驱动： 当出现用户投诉、KPI劣化或网络告警时，需要立即进行针对性的数据采集。
2. 优化周期： 在一个完整的优化项目（Pre-test -> 调整 -> Post-test）中，至少需要进行两次采集。
3. 网络变更： 在网络扩容、升级、重大参数调整或新站开通后，应进行数据采集以验证变更效果和网络状态。
4. 例行监控： 对于重要区域或作为日常维护的一部分，可以设定周期性（如每季度、每半年）的抽查或普查计划。
5. 重要保障： 在重大活动或VIP保障前，通常需要进行专门的数据采集和优化。

路测 (DT) 和室内定点测试 (CQT) 有什么主要区别？

主要区别在于测试环境和移动性：
1. DT (Drive Test): 主要用于室外道路环境，测试设备通常安装在车辆上，沿预定路线移动进行连续数据采集。重点评估宏观覆盖、道路沿线性能和移动场景下的切换表现。
2. CQT (Customer Quality Test / Indoor Test): 主要用于室内环境（如商场、写字楼、住宅）或特定室外定点区域。测试人员可能步行或在特定点停留进行测试。重点评估室内覆盖深度、定点业务质量（如下载、VoLTE通话）、楼宇内不同区域的性能差异。

如何有效地采集和分析干扰数据？

采集和分析干扰数据通常需要结合多种手段：
1. 路测/CQT数据： 采集高干扰区域的SINR/RSRQ指标，结合服务小区和邻区信息，初步判断是同频、邻频还是外部干扰。
2. 扫频仪数据： 使用扫频仪扫描整个工作频段及邻近频段，识别是否存在异常信号或非法占用。
3. 频谱分析仪： 在高干扰区域使用频谱仪进行精确定位。通过方向性天线逐步缩小干扰源范围。分析干扰信号的频率、带宽、强度和时间特性，判断干扰类型（如连续波、脉冲、宽带噪声）。
4. 网络侧数据： 分析基站上报的干扰水平指示（如LTE的RSSI on PUSCH/PUCCH），结合告警信息，判断干扰影响范围和强度。
5. 关联分析： 将干扰指标与用户体验指标（如下载速率、掉话率）进行关联，评估干扰的实际影响。
有效分析需要将不同来源的数据结合起来，综合判断干扰来源和性质。
