Проблемы управления колесами в ROS2 Nav2 для Ackermann
Подробное руководство по настройке и устранению частых движений колес
Основные выводы
- Точная настройка контроллера: Настройки параметров управления, такие как лимиты скорости, ускорения и угловой динамики, критичны для корректного функционирования.
- Корректная конфигурация TF и кинематики: Правильная настройка системы координат TF и соответствие параметров кинематики физическим размерам робота существенно влияет на поведение Ackermann-платформы.
- Плавное управление траекторией: Адаптация планировщика и алгоритмов сглаживания траектории позволяет избежать резких изменений, минимизируя частые движения колес.

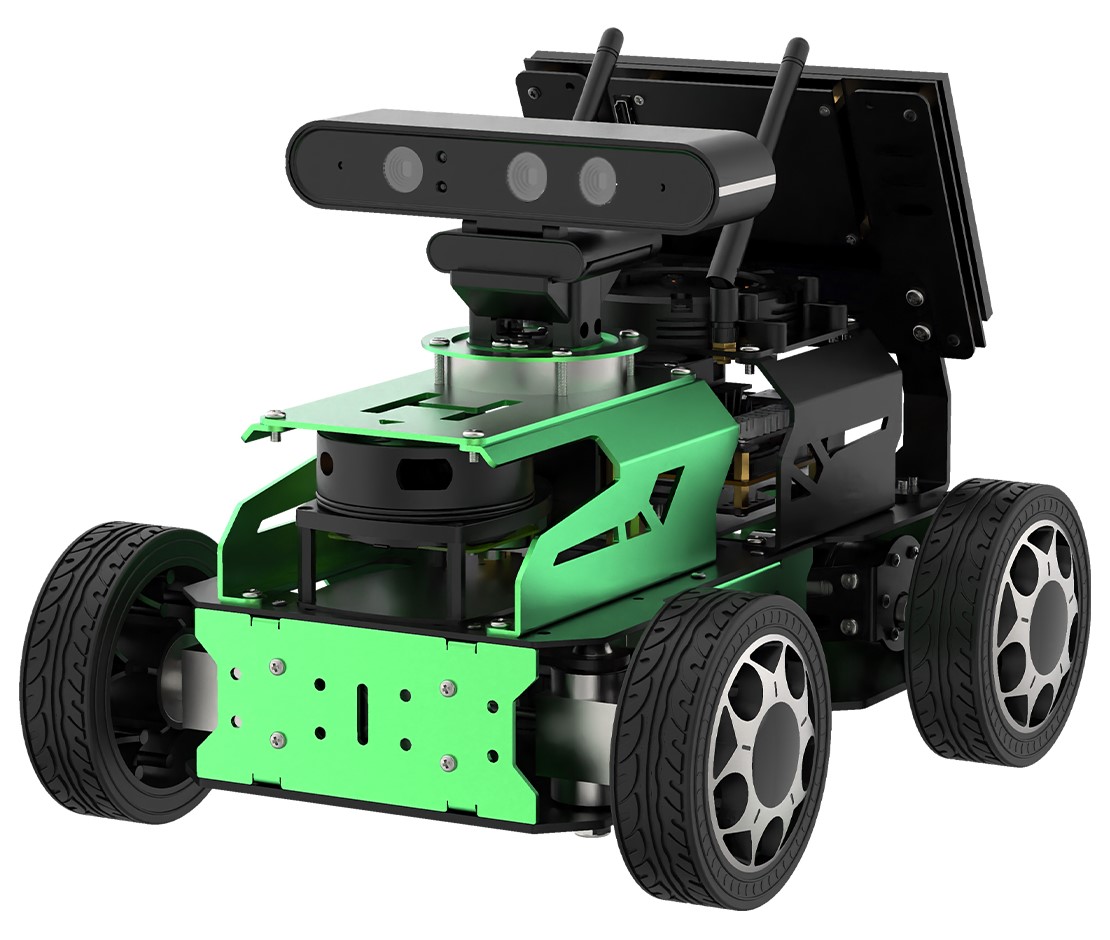

Подробный анализ проблем и решений
Использование ROS2 Nav2 для навигации Ackermann-платформы может сталкиваться с рядом вызовов, особенно когда наблюдаются слишком частые движения колес. Этот эффект может быть обусловлен как неправильными настройками контроллера, так и ошибками в интеграции кинематики и TF-системы.
1. Настройка Контроллера и Параметров Управления
Анализ проблемы
Контроллеры в Nav2 отвечают за преобразование команд планировщика (обычно задающих линейные и угловые компоненты движения) в команды для физического привода колес. Если параметры управления, такие как максимальная скорость, ускорение и угловые ограничения, настроены слишком агрессивно, это может привести к резким и частым коррекциям, что выражается чрезмерным движением колес.
Рекомендации по настройке
Для обеспечения стабильного движения рекомендуется выполнить следующие действия:
- Убедитесь, что параметры, отвечающие за линейный и угловой лимиты, соответствуют физическим возможностям робота.
- Регулируйте частоту обновления контроллера. Понижение этой частоты может уменьшить количество коррекций, что поможет стабилизировать движение.
- Настройте параметры регулятора так, чтобы изменения углового и линейного движения происходили плавно. Для этого можно использовать настройки ограничений по ускорению и рывку (jerk limits).
Пример конфигурационного файла YAML для контроллера Ackermann в ROS2:
# Конфигурация ackermann_steering_controller
ackermann_steering_controller:
type: 'ackermann_steering_controller/AckermannSteeringController'
joints:
- front_left_wheel_joint
- front_right_wheel_joint
- rear_left_wheel_joint
- rear_right_wheel_joint
wheel_separation_h: 0.5 # Ширина между колесами – настройте под размер российского робота
wheel_radius: 0.2 # Радиус колеса – указывайте в соответствии с техническими характеристиками
linear:
x:
has_velocity_limits: true
max_velocity: 0.5 # Ограничение скорости, может быть снижено для мягкого старта
min_velocity: -0.5
has_acceleration_limits: true
max_acceleration: 0.2 # Уменьшение ускорения для предотвращения резких стартов
min_acceleration: -0.2
has_jerk_limits: true
max_jerk: 1.0 # Ограничение рывков – снижает внезапные изменения
angular:
z:
has_velocity_limits: true
max_velocity: 0.5 # Ограничение поворотной скорости
has_acceleration_limits: true
max_acceleration: 0.2 # Ограничение углового ускорения
has_jerk_limits: true
max_jerk: 1.0 # Предотвращение резких изменений поворота
Настройка этих параметров требует тщательных испытаний на симуляторах, таких как Gazebo или Isaac Sim, чтобы понять, какие значения оптимально соответствуют реальному поведению вашего робота.
2. Корректная Конфигурация TF и Кинематики
Значение TF в навигации
TF в ROS2 отвечает за делегирование информации о координатных системах между различными частями робота. Неправильное размещение или конфигурация TF (например, местоположение base_link) может привести к неправильной интерпретации данных одометрии, что в свою очередь вызывает частые корректировки хода.
Рекомендации по настройке TF
Особое внимание уделите следующим аспектам:
- Проверьте, что
base_linkрасположен в центре между ведущими или задними колесами – для Ackermann-платформы это зачастую наиболее оптимальное место. - Убедитесь в корректности всех трансформаций между различными фреймами (например,
odomиbase_link), чтобы избежать ошибок в положении робота относительно окружающей среды. - Проведите тестирование одометрии, чтобы удостовериться, что данные соответствуют реальному движению робота.
Неправильное размещение TF-фреймов может быть одной из причин избыточных корректировок, поскольку система планировщика получает искаженные данные о положении робота в пространстве.
3. Оптимизация Планировщика Траекторий
Генерация траекторий
Планировщик Nav2 генерирует траекторию, которой должен следовать робот. Если выбранная траектория имеет резкие повороты или неожиданно меняющие направление сегменты, это может приводить к чрезмерным движениям колес, так как контроллер пытается быстро компенсировать положение.
Меры по сглаживанию траектории
Чтобы минимизировать проблемы с резкими движениями, рекомендуется:
- Анализировать скалярные функции затрат в планировщике, которые учитывают не только кратчайший путь, но и плавность изменения траектории.
- Использовать алгоритмы сглаживания траекторий, которые позволяют преобразовывать исходный план в более регулярный маршрут без резких изменений направления.
- Периодически проверять выходные данные планировщика на наличие аномалий, таких как резкие повороты или ненужное жулькание.
Плавная траектория позволяет контроллеру выдавать менее резкие команды для колес, уменьшая вероятность их частых и неожиданных движений.
4. Тестирование и Анализ Обратной Связи
Необходимость симуляции
Прежде чем запускать робота в полевых условиях, рекомендуется провести полноценные тестирования в симулированной среде. Это позволяет наблюдать за поведением системы в различных условиях и выявлять слабые места как в настройках контроллера, так и в обработке одометрии.
Мониторинг обратной связи
Одной из ключевых задач является мониторинг сигналов обратной связи от одометрии и датчиков. Внимательно анализируя изменения показаний, можно определить, на каком этапе возникают ошибки, ведущие к частому изменению команд управления.
Используйте инструменты от ROS2, такие как rqt и rviz, чтобы визуализировать данные об одометрии и убедиться в том, что система правильно интерпретирует положение робота в пространстве.
5. Учет Геометрии Ackermann
Соответствие физических параметров
Одной из важных причин неправильного управления является диссонанс между параметрами физической модели робота и конфигурацией в программном обеспечении. Геометрия Ackermann подразумевает наличие специфических параметров, таких как колесная база, ширина трассы и максимальный угол поворота.
Настройка параметров геометрии
Убедитесь, что:
- Параметры, такие как
wheel_separation_h(расстояние между осями колес) иwheel_radius, точно отражают физические размеры робота. - Указаны правильные значения для максимальных углов поворота моторов, что поможет избежать перекалибровки контроллера.
- Кинематическая модель робота точно соответствует тому, как происходят повороты и смещения колес.
Если фактические размеры системы не совпадают с конфигурационными данными, контроллер может выдавать команды, которые приводят к неправильным движениям, в том числе и слишком частым изменениям направления.
Сводная таблица настроек и рекомендаций
| Параметр | Рекомендуемое значение | Описание |
|---|---|---|
| max_velocity (линейная) | 0.5 м/с | Ограничение для предотвращения резких движений |
| max_acceleration (линейная) | 0.2 м/с² | Снижение ускорения для плавного старта и остановки |
| max_jerk (линейная) | 1.0 м/с³ | Ограничение рывка для предотвращения резких изменений |
| max_velocity (угловая) | 0.5 рад/с | Ограничение угловой скорости для контроля поворотов |
| max_acceleration (угловая) | 0.2 рад/с² | Ограничение углового ускорения |
| max_jerk (угловая) | 1.0 рад/с³ | Ограничение рывка при изменении углов |
| wheel_separation_h | Соответствует размеру робота | Расстояние между колесами для корректного поворота |
| wheel_radius | Точное значение радиуса колеса | Используется для расчета скорости и пройденного расстояния |
| controller_frequency | Настройка эксперимента | Частота обновления команды контроллера |
Дополнительные шаги для улучшения работы
Использование симуляции
Проведение тестов на симуляторах, таких как Gazebo или Isaac Sim со встроенной поддержкой ROS2, позволяет моделировать различные сценарии движения. Это помогает:
- Настроить параметры управляемости без риска повреждения реального робота.
- Проанализировать обратную связь от системы и скорректировать значения контроллера до запуска в полевых условиях.
- Проверить корректность работы TF и одометрии, убедившись, что данные не содержат шумов и неточностей.
Анализ обратной связи системы
Очень важно не только настроить контроллеры и планировщик, но и обеспечить корректное взаимодействие между различными компонентами системы. Используйте инструменты ROS2 для аналитики:
- rqt: Позволяет визуализировать данные, передаваемые между узлами, и выявлять проблемы с частотой обновлений.
- rviz: Визуальное представление положения робота относительно карты и параметров навигации.
- Трассировка логов: Регулярное наблюдение за логами системы может помочь выявить аномалии в поведении либо в обратной связи от датчиков.
Настройка кинематической модели
После корректировки программных параметров необходимо удостовериться, что физическая модель Ackermann соответствует программной конфигурации. Несоответствия в таких параметрах, как базовая колесная геометрия, угловой предел поворота или распределение масс, могут приводить к масштабным ошибкам в управлении.
- Измерьте реальные физические параметры вашего робота и сравните их с данными, указанными в конфигурационных файлах.
- Проверьте, что электронные датчики, отвечающие за одометрию, корректно интегрируются в систему и передают точную информацию.
- Если применяется использование стороннего программного обеспечения для расчета кинематической модели, убедитесь, что введены актуальные параметры платформы.
Ресурсы и ссылки для дальнейшего изучения
Ниже приведен список ресурсов, полезных для решения проблемы частых движений колес в Ackermann-платформах с использованием ROS2 Nav2. Рекомендуется ознакомиться с данными источниками для получения более подробной информации о настройке контроллеров, параметров траекторий и корректной интеграции TF.
- Nav2 Planner/Controller Params for Ackermann Vehicle - Robotics StackExchange
- Issues with Reverse Motion for Ackermann Steering Vehicles - GitHub
- Настройка TF2 для Ackermann роботов - ROS Answers
- Навигация для Ackermann робота - ROS Discourse
- Nav2 Tuning Guide - Nav2 Documentation
- Проблемы одометрии и планирования траекторий - ROS Answers
